Conjuntos de cabos semi-rígidos

Semi-rigid cable assemblies are high-performance products widely used in the radio frequency (RF) and microwave fields, capable of meeting a variety of complex connection and signal transmission requirements. The semi-rigid structure allows the cable to maintain a fixed shape. Once installed, it is less likely to shift or deform, ensuring the reliability of connections and the stability of signal Transmissão . Portanto, é adequado para sistemas de fiação complexos com requisitos de alta estabilidade .

O produto vem em uma ampla gama de modelos ., pegue a série FR710S & FR710/GUT - 085 086 "como exemplo . modelos diferentes são adequados para diferentes faixas de frequência e interfaces de dispositivo {., por exemplo, o FR710S - smmsmm -smmsmm -xx xx com o modelo de fios smmsmmm - xx, com o FR710S - smmsmm - xx. 26.5 GHz e uma relação de onda de perda/tensão de volta de 1.30.}

O contato central é feito de bronze banhado a ouro ou cobre de berílio de ouro . para o contato externo, você pode escolher entre bronze banhado a ouro, cobre de berylium banhado a ouro, o material de aço de aço passivado {{5.} {} {5. o material corporal principal »» a aço eletrônico e corrosão etc. ou PTFE . O condutor central do cabo é o aço revestido de cobre, e a camada isolante é sólida PTFE . A bainha pode ser feita sem material ou FEP, o que garante o desempenho da transmissão do sinal

Devido ao seu excelente desempenho, os conjuntos de cabos semi-rígidos desempenham um papel crucial em vários campos com requisitos rigorosos para transmissão de sinal . Eles são amplamente utilizados em vários setores, como comunicações, eletrônicos e aeroespacia .

O equipamento eletrônico de guerra precisa operar em ambientes de interferência eletromagnética de alta intensidade . A alta eficácia de blindagem e o desempenho elétrico estável de montagens de cabos semi-rígidos os tornam uma escolha ideal para conexões internas em equipamentos eletrônicos de guerra .}

Nos complexos sistemas de naves espaciais, os conjuntos de cabos semi-rígidos são usados para conectar vários instrumentos e dispositivos .

1. Para conjuntos de cabos de comprimento personalizado, não se esqueça de deixar suas informações de comprimento na página de checkout;
2. Todos os conjuntos de cabos podem ser fornecidos com pares ou grupos correspondidos em fase; Se você precisar que os cabos sejam correspondidos em fase, envie um email para nós: sales@flexirf.com

FR710S & FR710/GUT -085 086 "Montagem de cabo semi-rígido da série
	Diâmetro do material da estrutura (mm)
	1	Condutor interno	Aço revestido de cobre em prata	0.51±0.0127
	2	Isolador	PTFE sólido	1.688±0.0254
	3	Condutor externo	Cobre/cobre estanhado	2.2±0.05

Atenuação, poder (condição de teste a 20 graus de nível do mar)
Frequência (GHZ)	0.5	1	5	10	20
Atenuação (db/m)	0.446	0.640	1.506	2.215	3.29
Poder (W)	190.3	133.2	57.2	39.3	26.7
Modelos comuns e indicadores técnicos

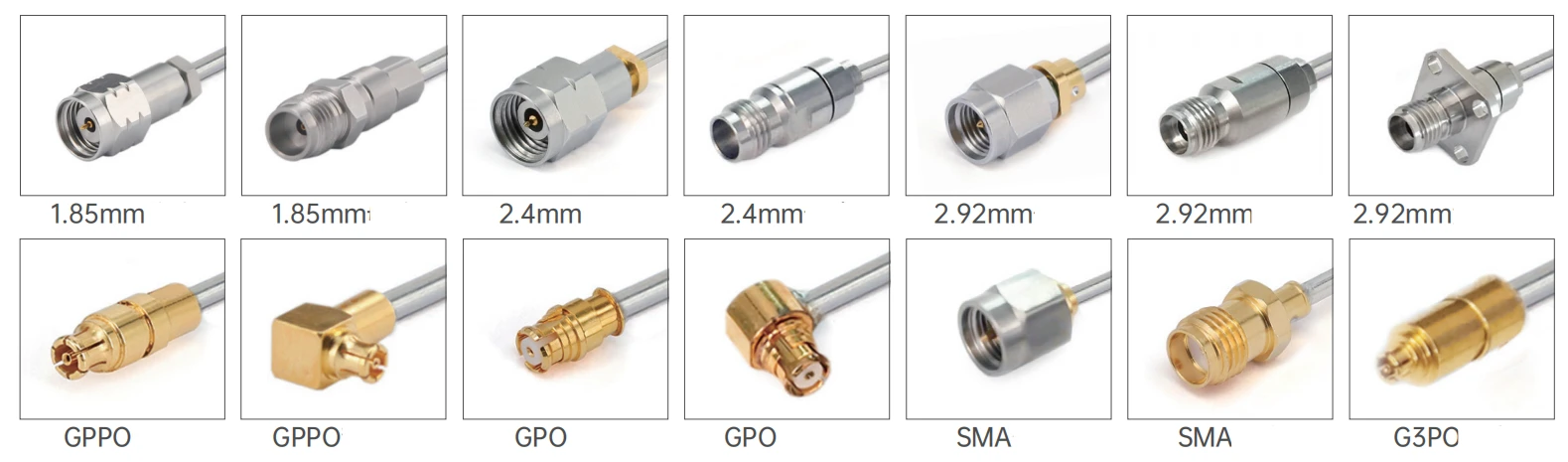

Foto	Sku	Conector 1	Conector 2	Frequência	Perda de retorno/VSWR

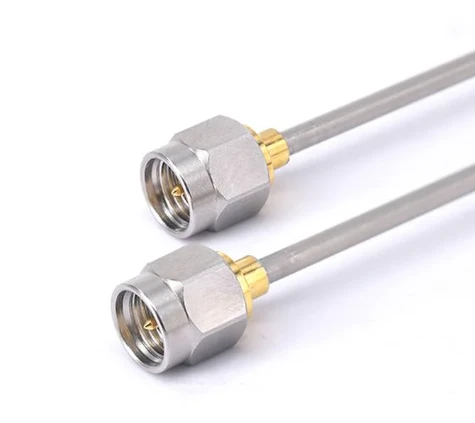

	FR710S-SMMSMM-XXX	SMA masculino	SMA masculino	Dc -26.5 ghz	1.30

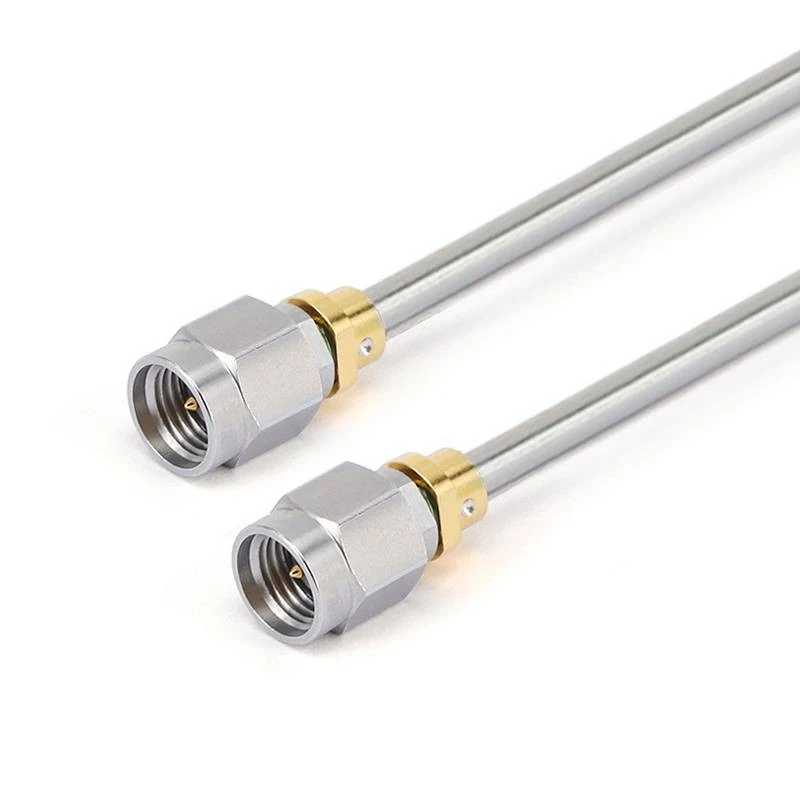

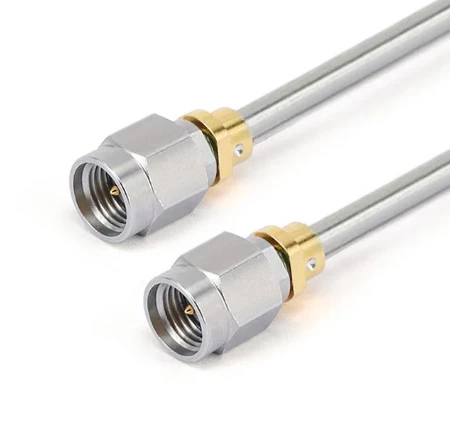

	FR710S -292 M292M-XXX	2,92 mm masculino	2,92 mm masculino	Dc -40 ghz	1.35

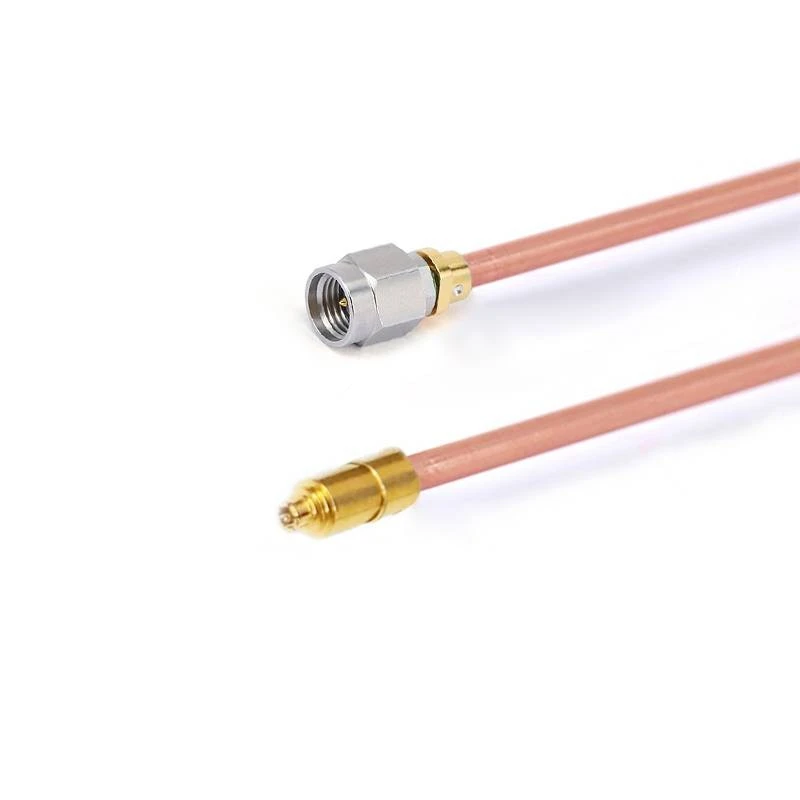

	Fr 710-292 mg3pf-xxx	2,92 mm masculino	G3PO (SMPS) fêmea	Dc -40 ghz	14dB

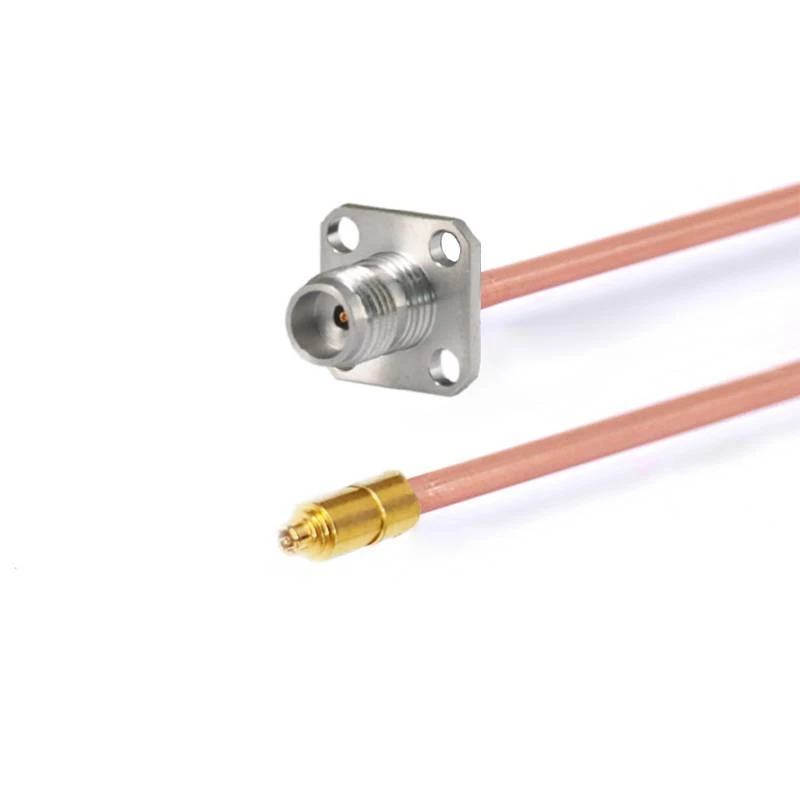

	Fr 710-292 ffg3pf-xxx	Macho de 2,92 mm com flange de 4 orifícios	G3PO (SMPS) fêmea	Dc -40 ghz	14dB
	Fr 710-185 mg3pf-xxx	185 mm masculino	G3PO (SMPS) fêmea	Dc -67 ghz	10dB
	Fr 710-185 fg3pf-xxx	185mm feminino	G3PO (SMPS) fêmea	Dc -67 ghz	10dB
	Fr 710-185 ffg3pf-xxx	Fêmea de 185 mm com flange de 4 buracos	G3PO (SMPS) fêmea	Dc -67 ghz	10dB

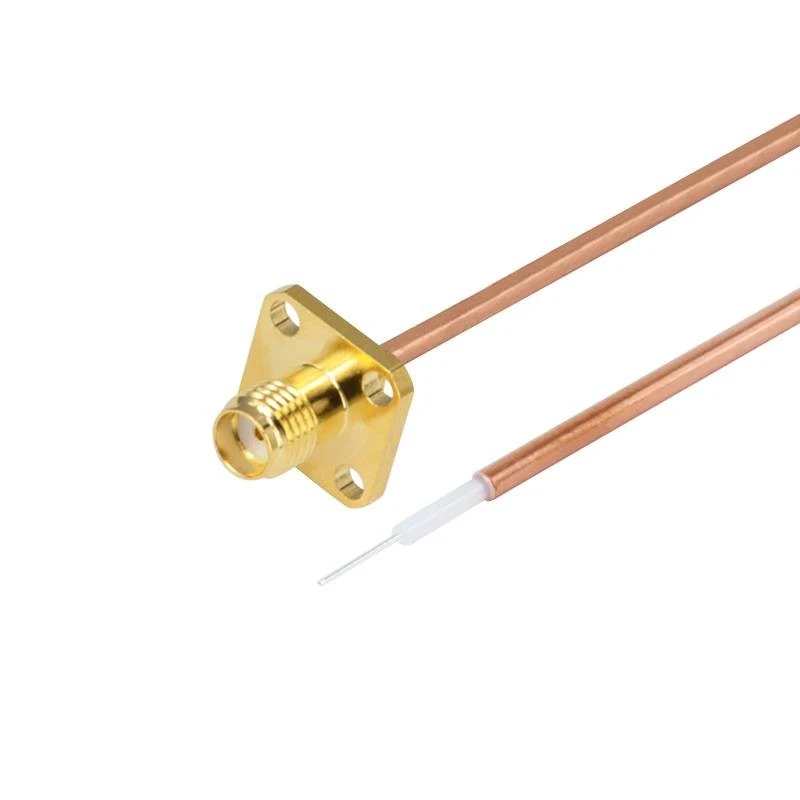

	Fr 710- smff 000- xxx	SMA fêmea com flange de 4 buracos	Abrir	Dc -18 ghz	1.30
	Fr 710- smff 000- xxx	SMA feminina	Abrir	Dc -18 ghz	1.30
	Fr 710-292 f 000- xxx	2,92 mm fêmea	Abrir	Dc -40 ghz	1.35

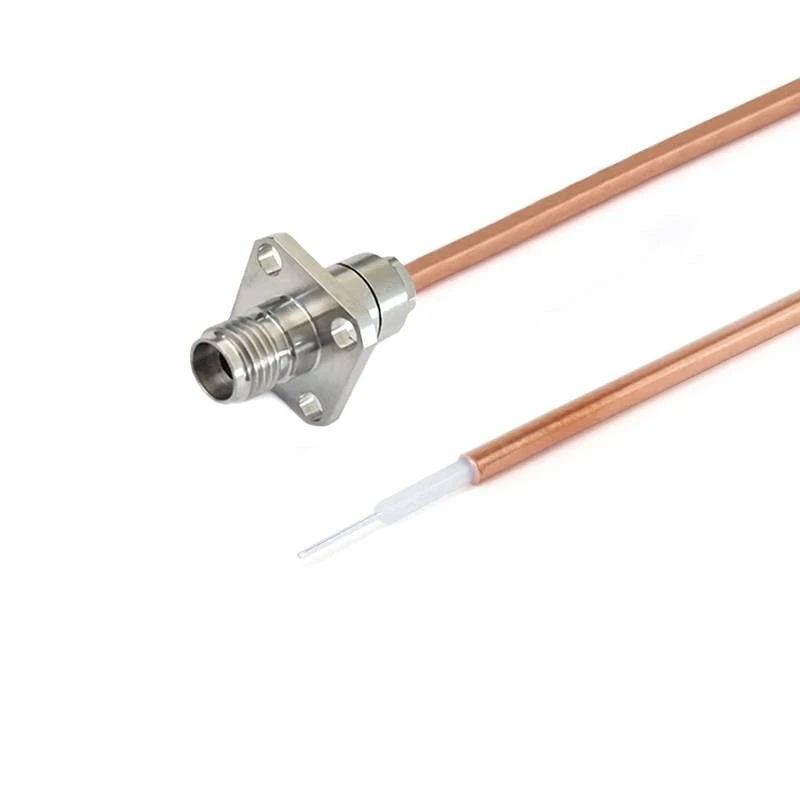

	Fr 710-292 f 000- xxx	Fêmea de 2,92 mm com flange de 4 orifícios	Abrir	Dc -40 ghz	1.35
	Fr 710-24 f 000- xxx	2,4 mm fêmea	Abrir	Dc -50 ghz	1.44
	Fr 710-24 ff 000- xxx	2,4 mm fêmea	Abrir	Dc -50 ghz	1.44
	Fr 710-185 f 000- xxx	1,85 mm fêmea	Abrir	Dc -67 ghz	1.50
	Fr 710-185 ff 000- xxx	1,85 mm fêmea com flange de 4 orifícios	Abrir	Dc -67 ghz	1.50
