Cabos de teste vNA

A série de montagem de cabos de teste VNA da Flexirf foi projetada para fornecer aos clientes valores de medição repetíveis e precisos de rede vetorial (VNA) .

In the testing scenarios of Vector Network Analyzers (VNAs), the vulnerability of precision coaxial interfaces has long been an industry challenge. When traditional test cables are subjected to frequent plugging/unplugging, bending, or mechanical stress, the internal structures of their interfaces-such as inner conductors and dielectric supports-are prone to wear, deformation, or degradation of electrical performance due Para estressar a concentração ., isso afeta diretamente a precisão dos testes e pode até causar falhas no equipamento .

Com base na classificação de frequência, existem:

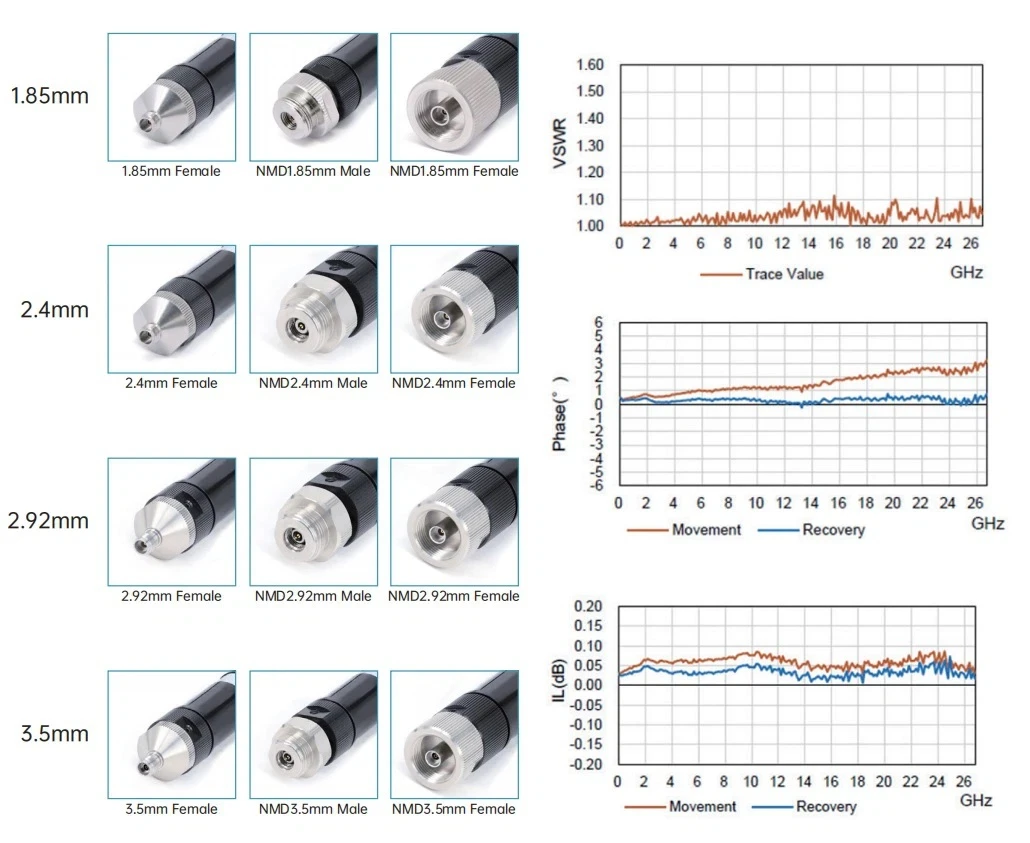

26 . 5GHz montadores de cabo de interface de 3,5 mm, conjuntos de cabos de 40 GHz de 2,4 mm, conjuntos de cabos NMD de 1,85 mm de 1,85 mm.

O chamado recurso de conjuntos de cabos NMD regulamentou conectores reforçados para as interfaces . Este design garante que o estresse mecânico durante o uso seja absorvido principalmente pelos componentes estruturais reforçados externos, impedindo os danos às interfaces coaxiais de precisão.}}}}}}}}}}}}}}}}}

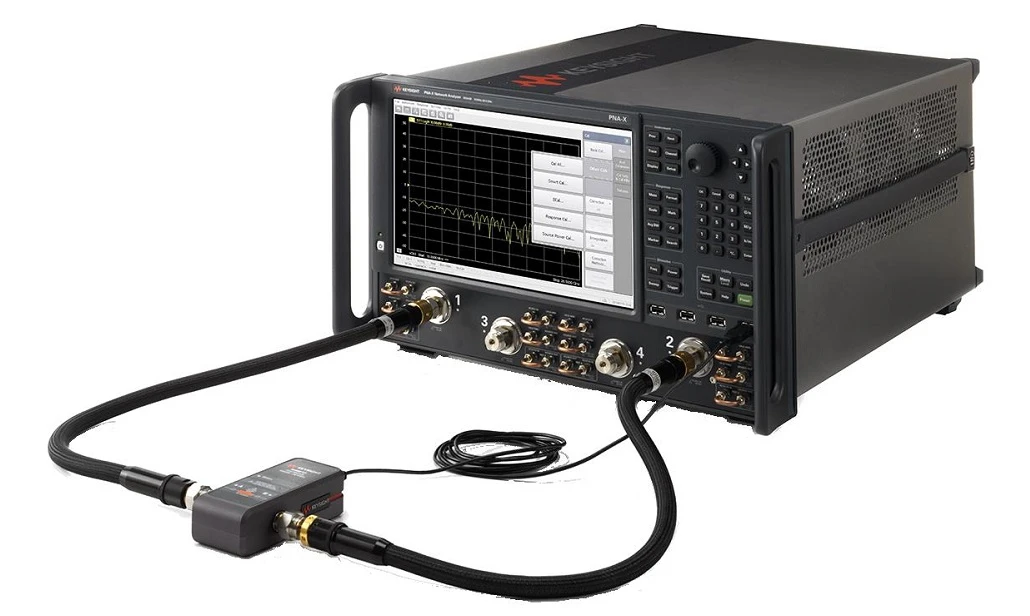

VNA test cable assemblies are high-performance amplitude-and-phase-stable test cables primarily used in vector network analyzers (VNAs), covering a working frequency range of DC~67GHz. They feature sustainable and highly repeatable bending characteristics, enabling precise measurement of microwave electrical parameters in laboratories, production lines, testing systems, and other cenários .

1. Para conjuntos de cabos de comprimento personalizado, não se esqueça de deixar suas informações de comprimento na página de checkout;
2. Todos os conjuntos de cabos podem ser fornecidos com pares ou grupos correspondidos em fase; Se você precisar que os cabos sejam correspondidos em fase, envie um email para nós: sales@flexirf.com

Tipo de produto



Cabos de teste vNA
Modelos comuns e indicadores técnicos
Foto	Sku	Conector 1	Conector 2	Freqency	Perda de retorno/VSWR
	Vna -35 f35f -630	3,5 mm NMD fêmea	3,5 mm fêmea	Dc -26.5 ghz	1.30
	Vna -35 m35f -630	3,5 mm NMD fêmea	Macho NMD de 3,5 mm	Dc -26.5 ghz	1.30

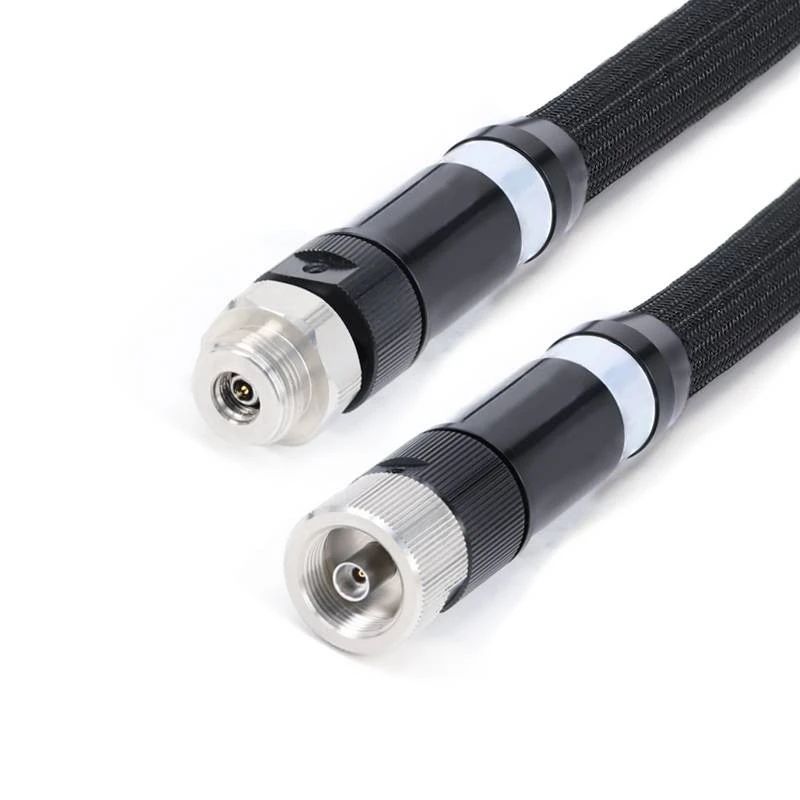

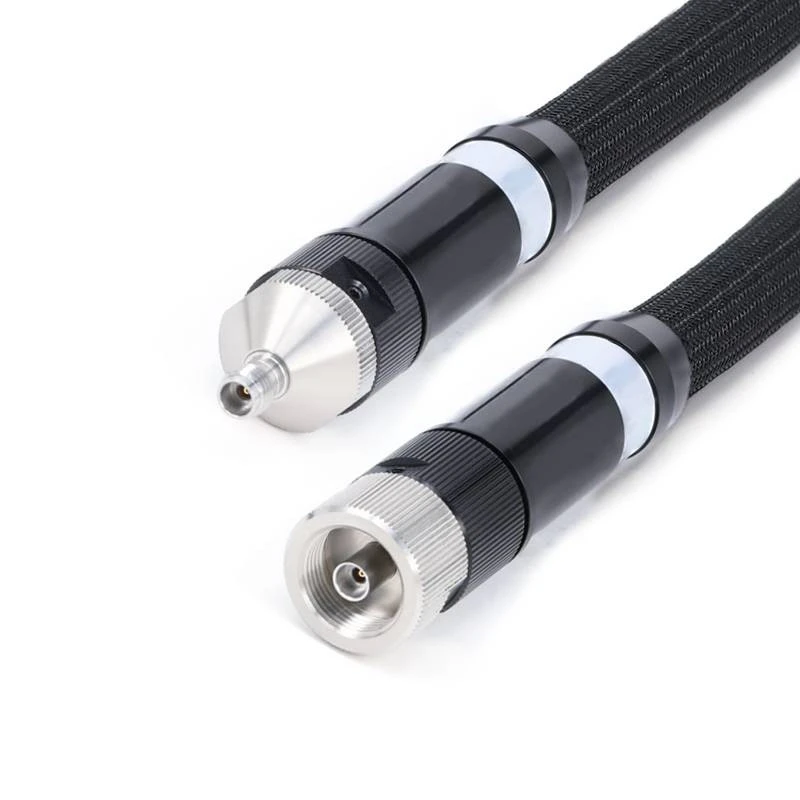

	Vna -292 f292f -630	2,92mm fêmea NMD	2,92 mm fêmea	Dc -40 ghz	1.30
	Vna -292 m292f -630	2,92mm fêmea NMD	2,92mm fêmea NMD	Dc -40 ghz	1.30
	Vna -24 f24f -630	2,4 mm NMD fêmea	2,4 mm fêmea	Dc -40 ghz	1.35
	Vna -24 m24f -630	2,4 mm NMD fêmea	2,4 mm NMD macho	Dc -50 ghz	1.35

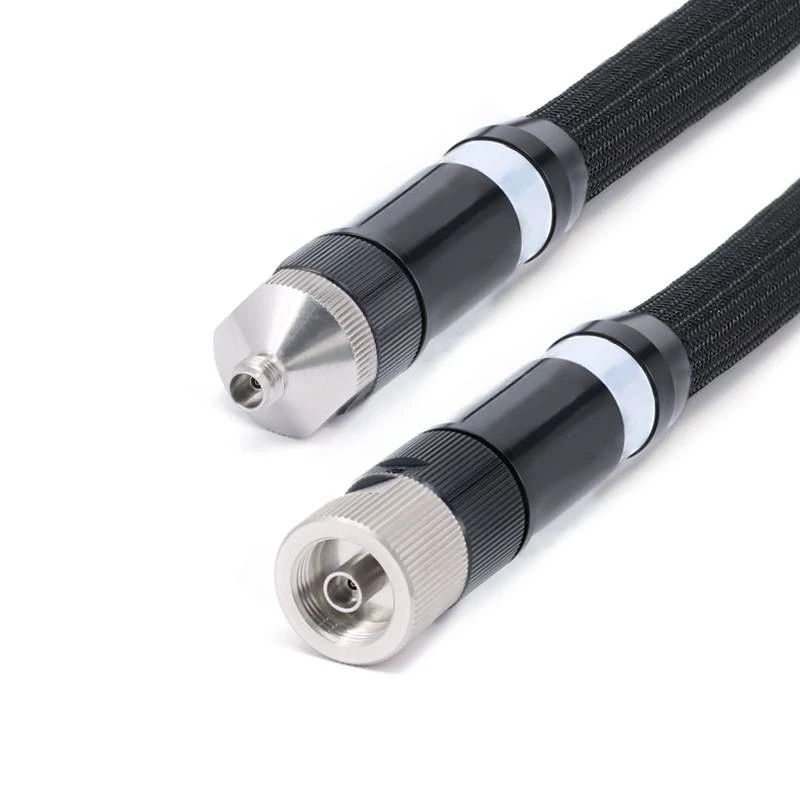

	Vna -185 f185f -630	1,85 mm NMD fêmea	1,85 mm fêmea	Dc -67 ghz	1.50
	Vna -185 f185m -630	1,85 mm NMD fêmea	Macho NMD de 1,85 mm	Dc -67 ghz	1.50
