Cabos de teste de uso geral

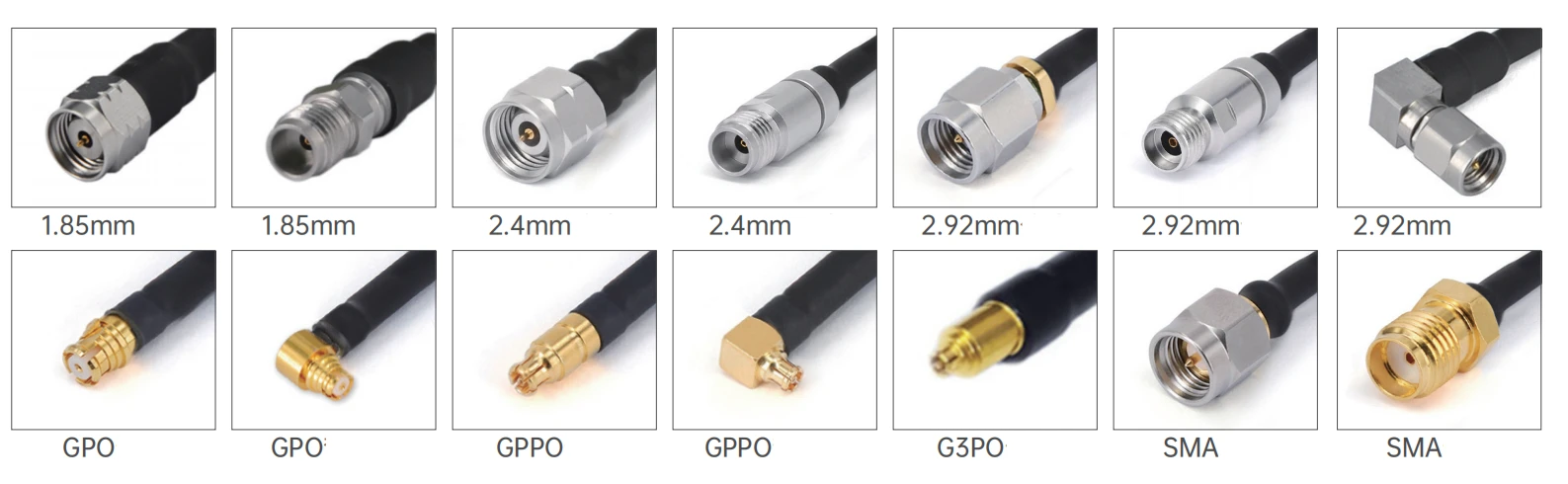

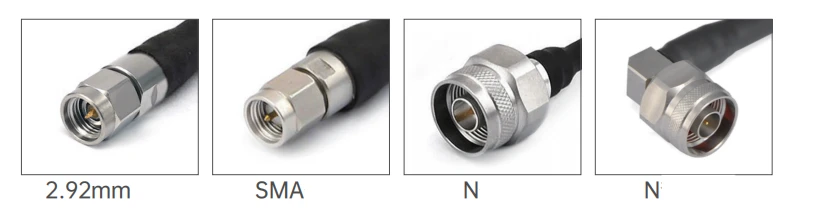

Os cabos de teste de uso geral são produtos de cabo amplamente utilizados em campos, como testes eletrônicos, com várias características para atender a diversos requisitos de uso. Em termos de conectores, este cabo oferece vários tipos de conectores, incluindo 1,85 mm, 2,4 mm, 2,92 mm, SMA, G3PO e GPPO. Todos os conectores têm uma impedância de 50 ohms e uma polaridade padrão.
Descrição
Cabos de teste de uso geral
Os cabos de teste de uso geral são produtos de cabo amplamente utilizados em campos, como testes eletrônicos, com várias características para atender a diversos requisitos de uso. Em termos de conectores, este cabo oferece vários tipos de conectores, incluindo 1,85 mm, 2,4 mm, 2,92 mm, SMA, G3PO e GPPO. Todos os conectores têm uma impedância de 50 ohms e uma polaridade padrão. Além disso, os conectores possuem vários métodos de instalação, incluindo tipos retos e corretos de ângulo, que podem ser adaptados com flexibilidade a diferentes interfaces de dispositivo.
Introdução ao produto
Em termos de seleção de material, o contato central, o contato externo e o corpo principal são feitos de materiais como latão com ouro, cobre de berílio banhado com ouro ou aço inoxidável passivado, que têm boa condutividade elétrica e resistência à corrosão. O dielétrico é feito de materiais PEI ou PTFE para garantir o desempenho da transmissão de sinal. O condutor central do cabo é o aço de cobre e o aço revestido de prata, a camada de isolamento é PTFE sólida, a camada de blindagem é composta de fita de cobre e fita de cobre e a bainha é feita de material FEP. Isso não apenas protege efetivamente os sinais que interferem, mas também possui certa força mecânica e resistência ambiental.
Aplicação do produto
Durante a pesquisa, desenvolvimento, produção e teste de estações de base de comunicação, telefones celulares, equipamentos de comunicação por satélite, etc., são necessários cabos de teste geral - fins de finalidade para conectar vários instrumentos de teste aos dispositivos de comunicação para garantir a transmissão estável de sinalização, de modo a testar com precisão vários indicadores de desempenho do equipamento, como a resistência do sinal, as características de frequência, a taxa de transmissão, etc., por exemplo, exemplo, exemplo, por exemplo, no exemplo, no exemplo, o tipo de base, como a base de sinalização, a taxa de frequência, a taxa de transmissão, etc., por exemplo, exemplo, exemplo, por exemplo, no exemplo, no exemplo, o tipo de base, como a resistência, as características de frequência, a taxa de transmissão, etc., por exemplo, por exemplo, por exemplo, no exemplo, no exemplo, como o tipo de base, como a base de sinais, a taxa de frequência, a taxa de transmissão, etc. Analisadores e outros equipamentos para testar com precisão o desempenho de rádio - frequência das estações base, garantindo que as estações base possam fornecer serviços de comunicação estáveis e eficientes.
Notas importantes
1. Para conjuntos de cabos de comprimento personalizado, não se esqueça de deixar suas informações de comprimento na página de checkout;
2. Todos os conjuntos de cabos podem ser fornecidos com pares ou grupos de fase correspondentes; Se você precisar que os cabos sejam correspondidos em fase, envie um e -mail para nós: sales@flexirf.com
Dados de especificação do produto
|
Configuração |
|
|
Conector 1 tipo |
1,85 mm\/2,4mm\/2,92mm\/sma\/g3po\/gppo\/n |
|
Conector 1 impedância |
50 ohms |
|
Conector 1 polaridade |
Padrão |
|
Tipo de conector 2 |
1,85 mm\/2,4mm\/2,92mm\/sma\/g3po\/gppo\/n |
|
Conector 2 impedância |
50 ohms |
|
Polaridade do conector 2 |
Padrão |
|
Método de montagem do conector |
Nenhum |
|
Estilo do corpo do conector |
Ângulo reto e reto |
|
Informações sobre materiais |
|
|
Contato central |
Ouro banhado a ouro, berílio cobre em ouro banhado |
|
Contato externo |
Brass Bated Gold, Beryllium Copper Gold Passbated, Aço Anterior Passivado |
|
Corpo |
Ouro banhado a ouro, ouro de cobre berílio, aço inoxidável passivado |
|
Dielétrico |
PEI\/PTFE |
|
Dados ambientais |
|
|
Faixa de temperatura |
-40 grau para +165 grau |
|
2011\/65\/UE (ROHS) |
Compatível |
|
Especificações do cabo |
|
|
Condutor central |
Cobrança de cobrança de prata |
|
Dielétrico |
PTFE sólido |
|
Dois blindagens |
Banda de cobre e arame banhados a prata |
|
Jaqueta |
FEP |
|
Capacitância (PF\/M) |
95.1 |
|
Velocidade da propagação (%) |
70 |
|
Eficácia de blindagem |
<-100dB @ 1GHz |
|
Manuseio de energia |
1 0 watt @ 18GHz no nível do mar, vswr1.0 |
Tipo de produto
| GAF71\/RG405SS 405 Conjunto de cabo flexível da série | ||||
 |
Diâmetro do material da estrutura (mm) |
|||
|
1 |
Condutor interno |
Aço revestido de cobre em prata |
0.51±0.05 |
|
|
2 |
Isolador |
PTFE sólido |
1.63±0.05 |
|
|
3 |
Blindagem interna |
Banda de cobre banhada a prata |
1.80±0.05 |
|
|
4 |
Blindagem externa |
Trança de fio de cobre banhado a prata |
2.18±0.05 |
|
|
5 |
jaqueta |
FEP |
2.54±0.1 |
|
| Atenuação, poder (condição de teste a 20 graus de nível do mar) | |||||||
|
Frequência (GHZ) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Atenuação (db\/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Atenuação (db\/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Modelos comuns e indicadores técnicos
|
|||||
|
Foto |
Sku |
Conector 1 |
Conector 2 |
Freqency |
Perda de retorno\/VSWR |
 |

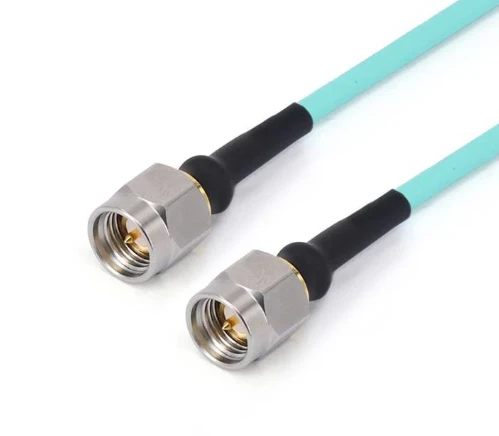

Frf 71- smmmmm-xxx |
SMA masculino |
SMA masculino |
Dc -26. 5ghz |
1.30 |
 |

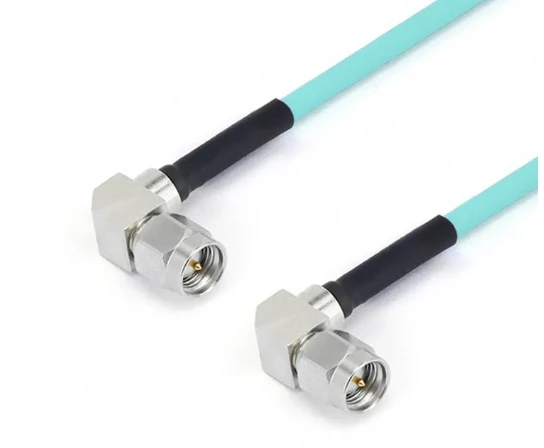

Frf 71- smwmsmwm-xxx -18 g |
SMA macho com ângulo reto |
SMA macho com ângulo reto |
Dc -18 ghz |
1.30 |
 |

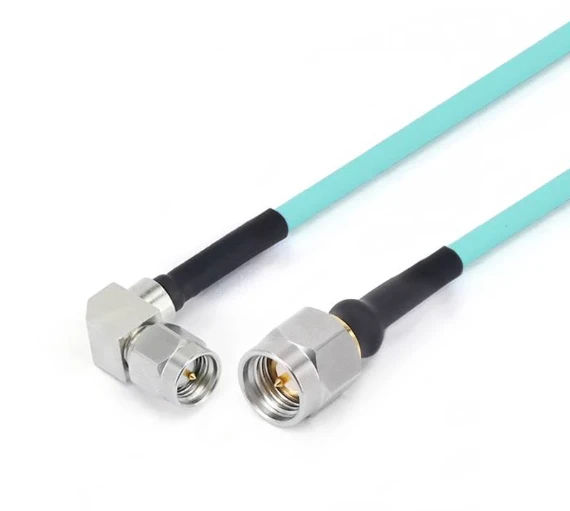

Frf 71- smmsmwm-xxx -18 g |
SMA masculino |
SMA macho com ângulo reto |
Dc -18 ghz |
1.30 |
 |
Frf 71- smmgpf-xxx |
SMA masculino |
GPO (SMP) fêmea |
Dc -26. 5ghz |
1.35 |
 |
Frf 71- smmgpwf-xxx |
SMA masculino |
GPO (SMP) fêmea com ângulo reto |
Dc -26. 5ghz |
1.35 |
 |
Frf 71- smfgpf-xxx |
SMA feminina |
GPO (SMP) fêmea |
Dc -26. 5ghz |
1.35 |
 |
Frf 71- smffgpf-xxx |
SMA fêmea com flange de 4 buracos |
GPO (SMP) fêmea |
Dc -26. 5ghz |
1.35 |
 |
Frf 71- smmgppf-xxx |
SMA masculino |
Gppo (mini-smp) fêmea |
Dc -26. 5ghz |
14dB |
 |
Frf 71- smmgppwf-xxx |
SMA masculino |
Gppo feminino com ângulo reto |
Dc -26. 5ghz |
14dB |
 |
Frf 71- smwmgppf-xxx -18 g |
SMA macho com ângulo reto |
Gppo (mini-smp) fêmea |
Dc -18 ghz |
15dB |
 |
Frf 71- smwmgppwf-xxx -18 g |
SMA macho com ângulo reto |
Gppo feminino com ângulo reto |
Dc -18 ghz |
15dB |
 |
Frf 71- smfgppf-xxx |
SMA feminina |
Gppo (mini-smp) fêmea |
Dc -26. 5ghz |
14dB |
 |
Frf 71- smffgppf-xxx |
SMA fêmea com flange de 4 buracos |
Gppo (mini-smp) fêmea |
Dc -26. 5ghz |
14dB |
 |
Frf 71-292 m292m-xxx |
2,92mm macho |
2,92mm macho |
Dc -40 ghz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92mm macho |
GPO (SMP) fêmea |
Dc -40 ghz |
14dB |
 |
Frf 71-292 mgpwf-xxx |
2,92mm macho |
GPO (SMP) fêmea com ângulo reto |
Dc -40 ghz |
12dB |
 |
Frf 71-292 fgpf-xxx |
2,92 mm fêmea |
GPO (SMP) fêmea |
Dc -40 ghz |
14dB |
 |
Frf 71-292 ffgpf-xxx |
Fêmea de 2,92 mm com flange de 4 orifícios |
GPO (SMP) fêmea |
Dc -40 ghz |
14dB |
 |
Frf 71-292 mgppf-xxx |
2,92mm macho |
Gppo (mini-smp) fêmea |
Dc -40 ghz |
14dB |
 |
Frf 71-292 fgppf-xxx |
2,92 mm fêmea |
Gppo (mini-smp) fêmea |
Dc -40 ghz |
14dB |
 |
Frf 71-292 ffgppf-xxx |
Fêmea de 2,92 mm com flange de 4 orifícios |
Gppo (mini-smp) fêmea |
Dc -40 ghz |
14dB |
 |
Frf 71-292 mgppwf-xxx |
2,92mm macho |
Gppo (mini-smp) fêmea com ângulo reto |
Dc -40 ghz |
12dB |
 |
Frf 71-292 mg3pf-xxx |
2,92mm macho |
G3PO (SMPS) fêmea |
Dc -40 ghz |
14dB |
 |
Frf 71-292 fg3pf-xxx |
2,92 mm fêmea |
G3PO (SMPS) fêmea |
Dc -40 ghz |
14dB |
 |
Frf 71-292 ffg3pf-xxx |
Fêmea de 2,92 mm com flange de 4 orifícios |
G3PO (SMPS) fêmea |
Dc -40 ghz |
14dB |
 |
Frf 71-24 m24m-xxx |
2,4 mm masculino |
2,4 mm masculino |
Dc -50 ghz |
14dB |
 |
Frf 71-24 fgpf-xxx |
2,4 mm fêmea |
GPO (SMP) fêmea |
Dc -40 ghz |
12dB |
 |
Frf 71-24 ffgpf -100 |
Fêmea de 2,4 mm com flange de 4 orifícios |
GPO (SMP) fêmea |
Dc -40 ghz |
12dB |
 |
Frf 71-24 mgpwf-xxx |
2,4 mm masculino |
GPO (SMP) fêmea com ângulo reto |
Dc -40 ghz |
10dB |
 |
Frf 71-24 mgppf-xxx |
2,4 mm masculino |
Gppo (mini-smp) fêmea |
Dc -40 ghz |
12dB |
 |
Frf 71-24 mgppwf-xxx |
2,4 mm masculino |
Gppo (mini-smp) fêmea com ângulo reto |
Dc -40 ghz |
10dB |
 |
Frf 71-24 fgppf-xxx |
2,4 mm fêmea |
Gppo (mini-smp) fêmea |
Dc -40 ghz |
12dB |
 |
Frf 71-24 ffgppf-xxx |
Fêmea de 2,4 mm com flange de 4 orifícios |
Gppo (mini-smp) fêmea |
Dc -40 ghz |
12dB |
 |
Frf 71-185 mg3pf-xxx |
1,85 mm masculino |
G3PO (SMPS) fêmea |
Dc - 67 ghz |
10dB |
 |
Frf 71-185 fg3pf-xxx |
1,85 mm fêmea |
G3PO (SMPS) fêmea |
Dc - 67 ghz |
10dB |
 |
Frf 71-185 ffg3pf-xxx |
1,85 mm com flange de 4 orifícios |
G3PO (SMPS) fêmea |
Dc - 67 ghz |
10dB |
|
GAF72\/RG402SS 402 MONTAGEM FLEXIBLE CABO |
||||||
|
Diâmetro do material da estrutura (mm) |
||||||
 |
1 |
Condutor interno |
Aço revestido de cobre em prata |
0.92±0.05 |
||
|
2 |
Isolador |
PTFE sólido |
2.97±0.05 |
|||
|
3 |
Blindagem interna |
Banda de cobre banhada a prata |
3.25±0.05 |
|||
|
4 |
Blindagem externa |
Trança de fio de cobre banhado a prata |
3.58±0.1 |
|||
|
5 |
jaqueta |
FEP |
4.12±0.13 |
|||
| Atenuação, poder (condição de teste a 20 graus de nível do mar) | |||||||
|
Frequência (GHZ) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Atenuação (db\/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Atenuação (db\/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Modelos comuns e indicadores técnicos
|
|||||
|
Foto |
Sku |
Conector 1 |
Conector 2 |
Freqency |
Perda de retorno\/VSWR |
|
|
Frf 72- smmmmm-xxx |
SMA masculino |
SMA masculino |
Dc -26. 5ghz |
1.30 |
|
|

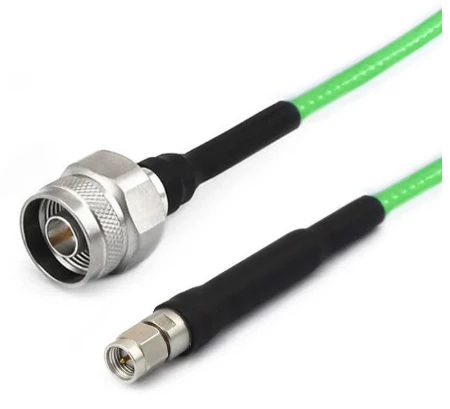

Frf 72- nmsmm-xxx |
N macho |
SMA masculino |
Dc -18 ghz |
1.25 |
|
|

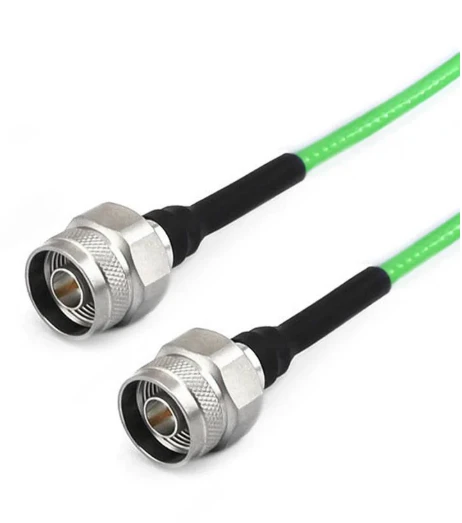

Frf 72- nmnm-xxx |
N macho |
N macho |
Dc -18 ghz |
1.25 |
