N adaptador

O adaptador RF de precisão do tipo N - Tipo é um componente crucial em sistemas de rádio - frequência. A interface do tipo n - que ele usa é um conector coaxial roscado conhecido por sua estrutura mecânica robusta e bom desempenho elétrico, permitindo uma transmissão de sinal confiável em uma ampla faixa de frequência.

Enviar inquérito

Descrição

Introdução ao produto

A frequência operacional máxima do adaptador N preciso pode atingir até 18 GHz. No entanto, o que o diferencia de outros adaptadores de RF é que o adaptador N preciso pode suportar uma potência operacional relativamente alta. É frequentemente usado nas portas de entrada e saída de equipamentos de alta potência, bem como em sistemas de transmissão de sinal de alta potência.

Estilo do corpo do produto

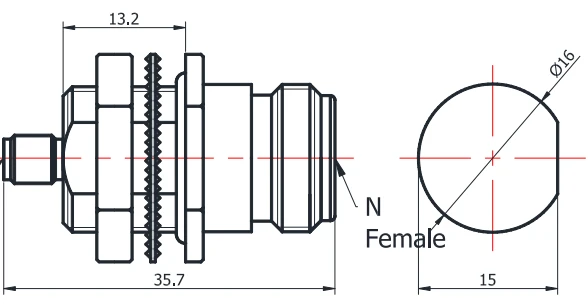

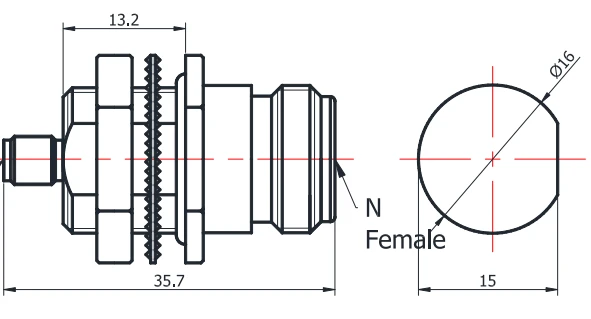

N fêmea a fêmea SMA com um flange de orifício 4- ou o suporte de abulkhead é frequentemente usado para a conexão no painel de instrumentos e medidores. Possui desempenho estável, com excelentes resultados em termos de proporção de ondas em pé e perda de inserção. O material corporal do adaptador é feito de aço inoxidável completo e o condutor central é feito de latão com um revestimento banhado a ouro. Os materiais de alta qualidade garantem que o adaptador tenha uma boa vida útil.

Perguntas frequentes sobre compras

1. Você tem o serviço de teste e auditoria?

Sim, podemos ajudar a obter o relatório de teste designado para o produto e o relatório de auditoria de fábrica designado.

2. Qual é o seu serviço pós-venda?

Nosso período de garantia de qualidade é de um ano. Qualquer problema de qualidade será resolvido para satisfações do cliente.

Dados de especificação do produto

Configuração
Conector 1 tipo	N
Conector 1 impedância	50 ohms
Conector 1 polaridade	Padrão
Tipo de conector 2	N / sma / 3,5 mm / 2,92 mm
Conector 2 impedância	50 ohms
Polaridade do conector 2	Padrão
Método de montagem do conector	Nenhum
Estilo do corpo do adaptador	Flange reto/4 orifícios/montagem de antepara/ângulo reto
Informações sobre materiais
Contato central	Cube Gold Bated
Contato externo	Aço inoxidável
Corpo	Aço inoxidável
Dielétrico	PEI
Dados ambientais
Faixa de temperatura	-55 grau para +165 grau
2011/65/UE (ROHS)	Compatível

Tipo de produto

N Adaptador de RF
Sku	Desenho	Freqüência	Vswr	Tipo de descrição

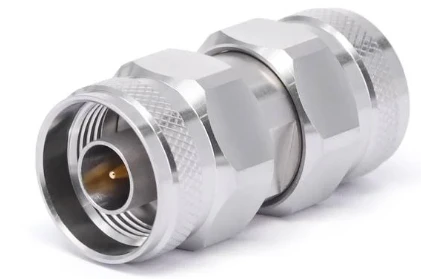

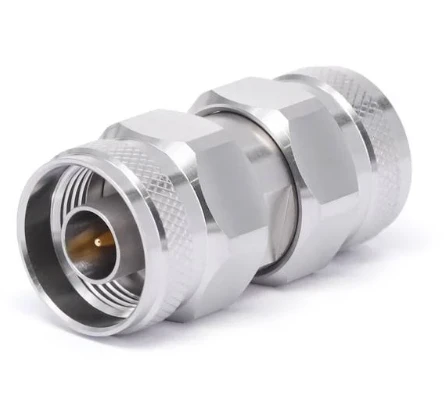

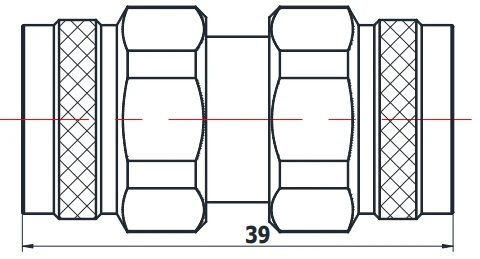

Fr 1- n-jjs		Dc -18 ghz	1.15	N homem para n masculino
Fr 1- n-kks		Dc -18 ghz	1.15	N feminino para n feminino

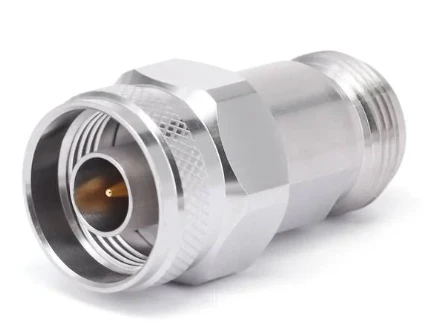

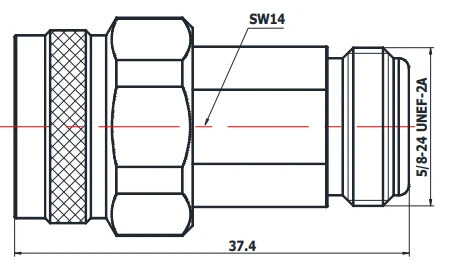

Fr 1- n-jks		Dc -18 ghz	1.15	N homem para n feminino

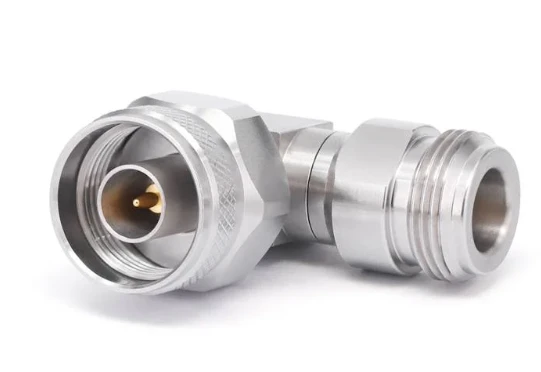

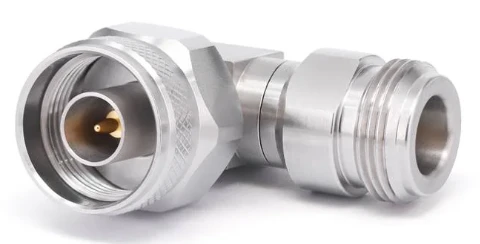

Fr 1- n-jwks		Dc -18 ghz	1.15	N homem para n feminino com ângulo reto

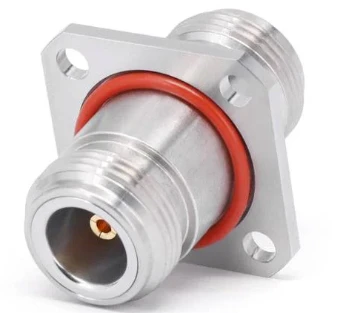

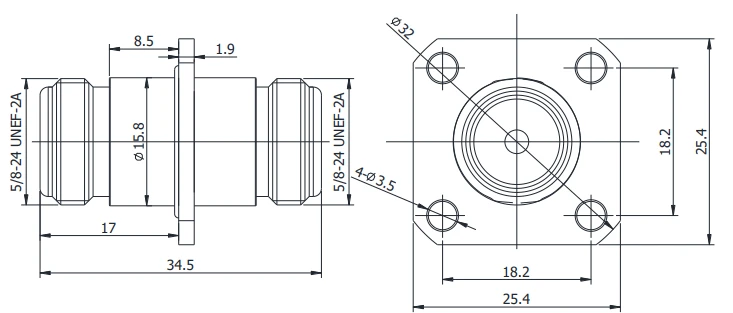

Fr 1- n-kfks		Dc -18 ghz	1.15	N fêmea a n fêmea com flange de 4 buracos

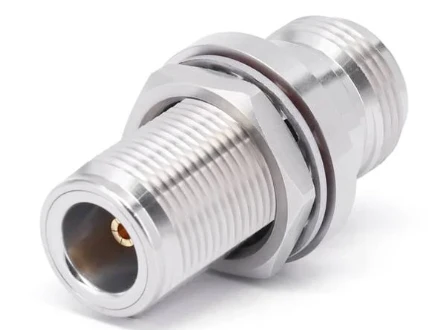

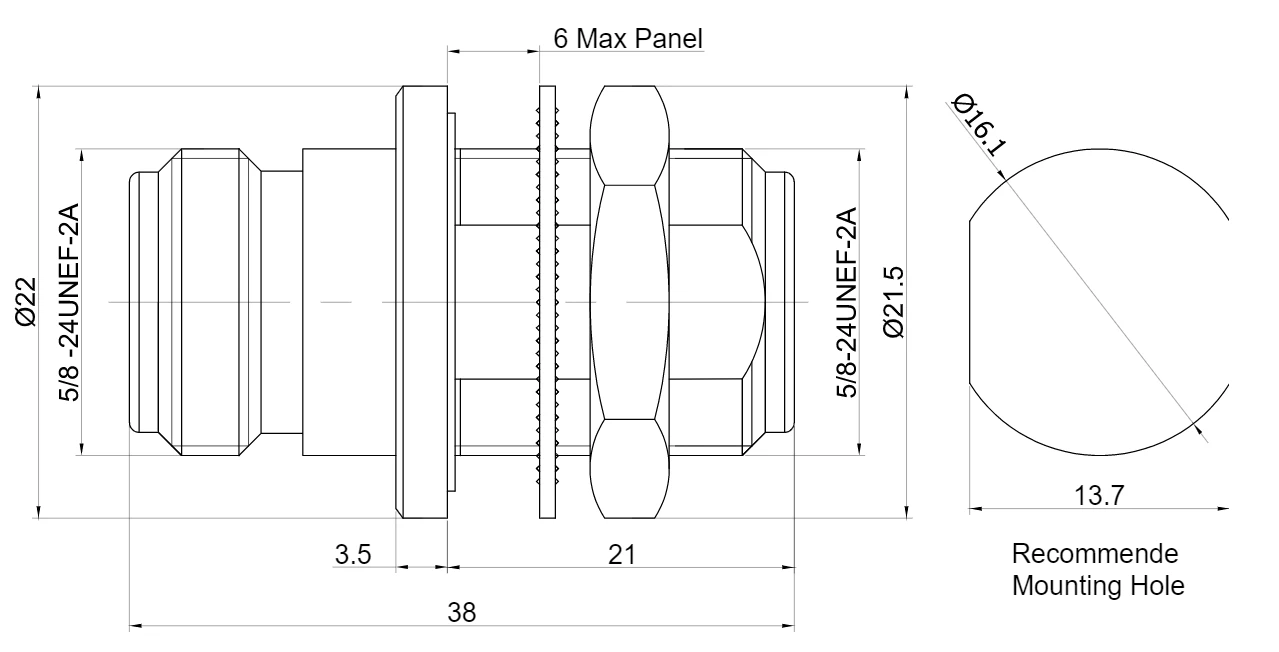

Fr 1- n/sma-kyks		Dc -18 ghz	1.15	N fêmea a n fêmea com montagem de anteparo
Fr 1- n-kyks -1		Dc -18 ghz	1.15	N fêmea a n fêmea com montagem de anteparo
N ao adaptador RF SMA
Sku	Desenho	Freqüência	Vswr	Tipo de descrição

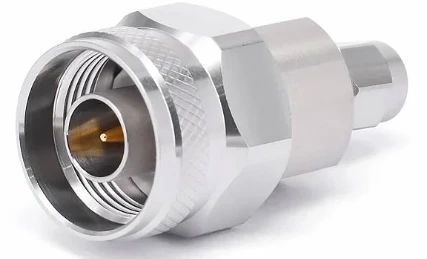

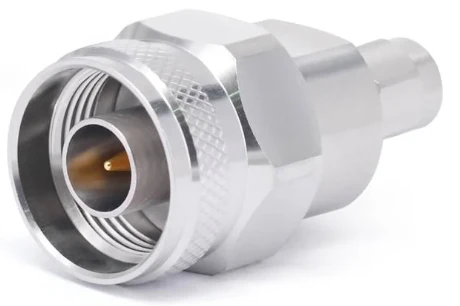

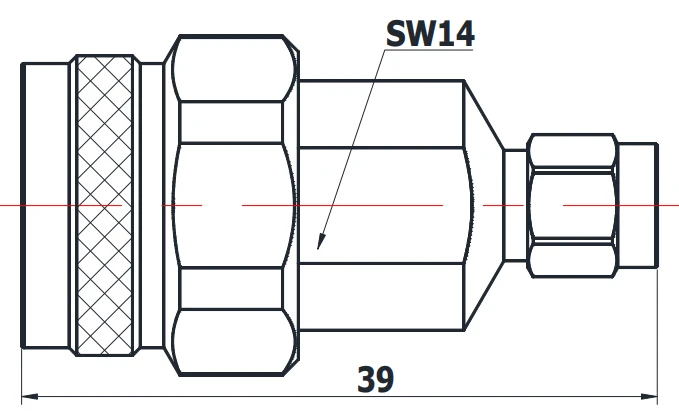

Fr 1- n/sma-jjs		Dc -18 ghz	1.15	N macho para sma masculino

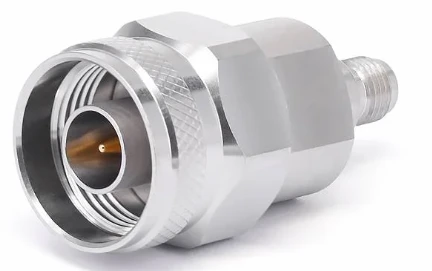

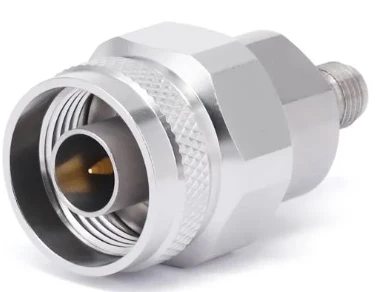

Fr 1- n/sma-jks		Dc -18 ghz	1.15	N homem para fêmea sma
Fr 1- n/sma-kks		Dc -18 ghz	1.15	N fêmea para feminina SMA
Fr 1- n/sma-kjs		Dc -18 ghz	1.15	N feminino para sma masculino

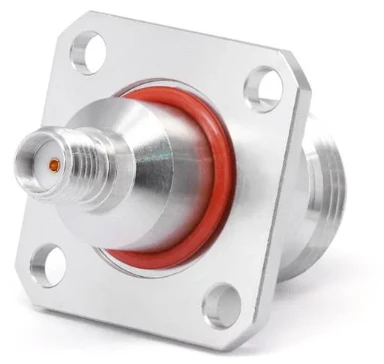

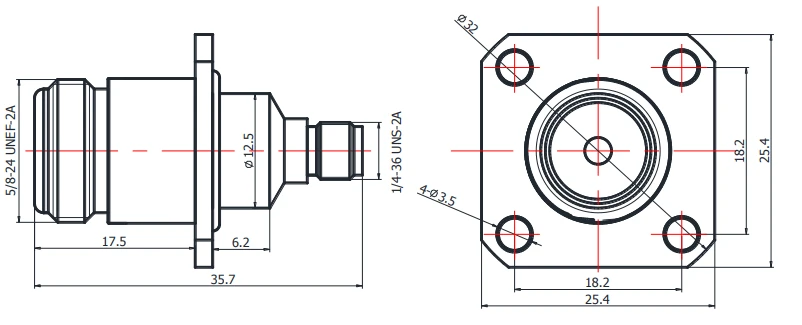

Fr 1- n/sma-kfks		Dc -18 ghz	1.15	N fêmea para fêmea sma com flange de 4 buracos
Fr 1- n/sma-kyks		Dc -18 ghz	1.15	N Adaptador feminino feminino para SMA com montagem de antepara
Adaptador de RF de N a 3,5 mm
Sku	Desenho	Freqüência	Vswr	Tipo de descrição
Fr 1- n/3. 5- jjs		Dc -18 ghz	1.15	N macho a 3,5 mm masculino
Fr 1- n/3. 5- kks		Dc -18 ghz	1.15	N fêmea a 3,5 mm feminina
Fr 1- n/3. 5- jks		Dc -18 ghz	1.15	N macho a 3,5 mm feminino
Fr 1- n/3. 5- kjs		Dc -18 ghz	1.15	N fêmea a 3,5 mm masculina
Adaptador de RF de N a 2,92 mm
Sku	Desenho	Freqüência	Vswr	Tipo de descrição
Fr 1- n/2. 92- jjs		Dc -18 ghz	1.15	N macho a 2,92 mm masculino
Fr 1- n/2. 92- kks		Dc -18 ghz	1.15	N fêmea a 2,92 mm feminina
Fr 1- n/2. 92- jks		Dc -18 ghz	1.15	N macho a 2,92 mm feminino
Fr 1- n/2. 92- kjs		Dc -18 ghz	1.15	N fêmea a 2,92 mm macho
