Conjuntos de cabos formáveis à mão
Hand Formable Cable Assemblies Semi-flexible Coax is a high-peRFormance semi-flexible coaxial cable assembly that plays a crucial role in multiple fields. This product is crafted by a professional team. With its excellent design and reliable peRFormance, it meets the needs of numerous industries. There are various cable specifications available, such as 047", 086 "e 141" .
Descrição
Hand Formable Cable Assemblies Semi-flexible Coax is a high-performance semi-flexible coaxial cable assembly that plays a crucial role in multiple fields. This product is crafted by a professional team. With its excellent design and reliable performance, it meets the needs of numerous industries. There are various cable specifications available, such as 047", 086 "e 141" .

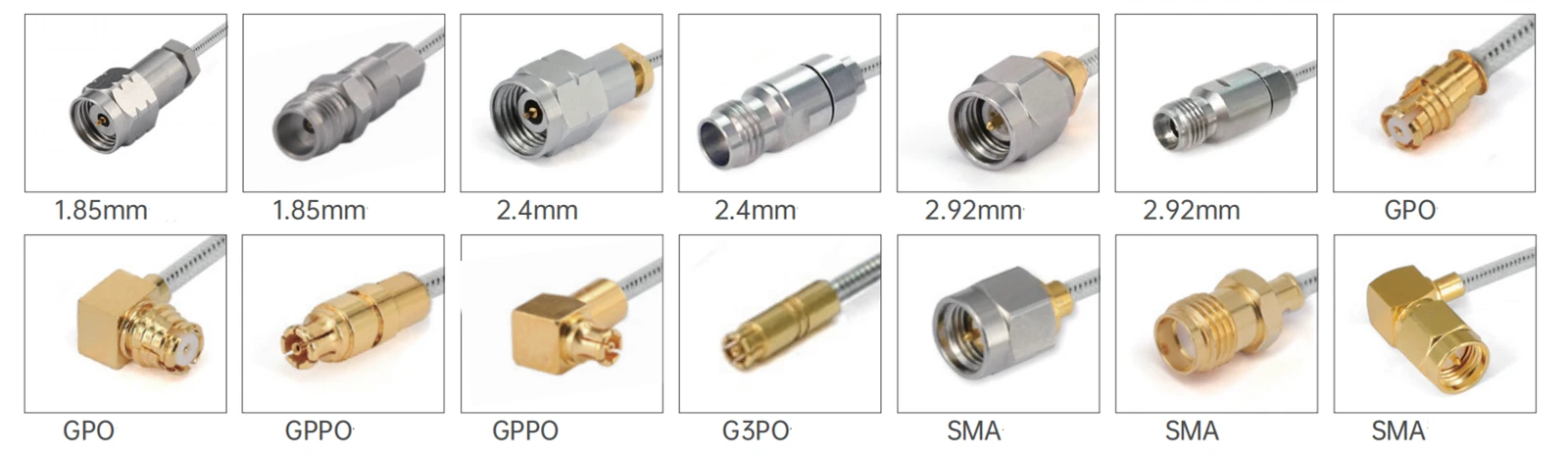

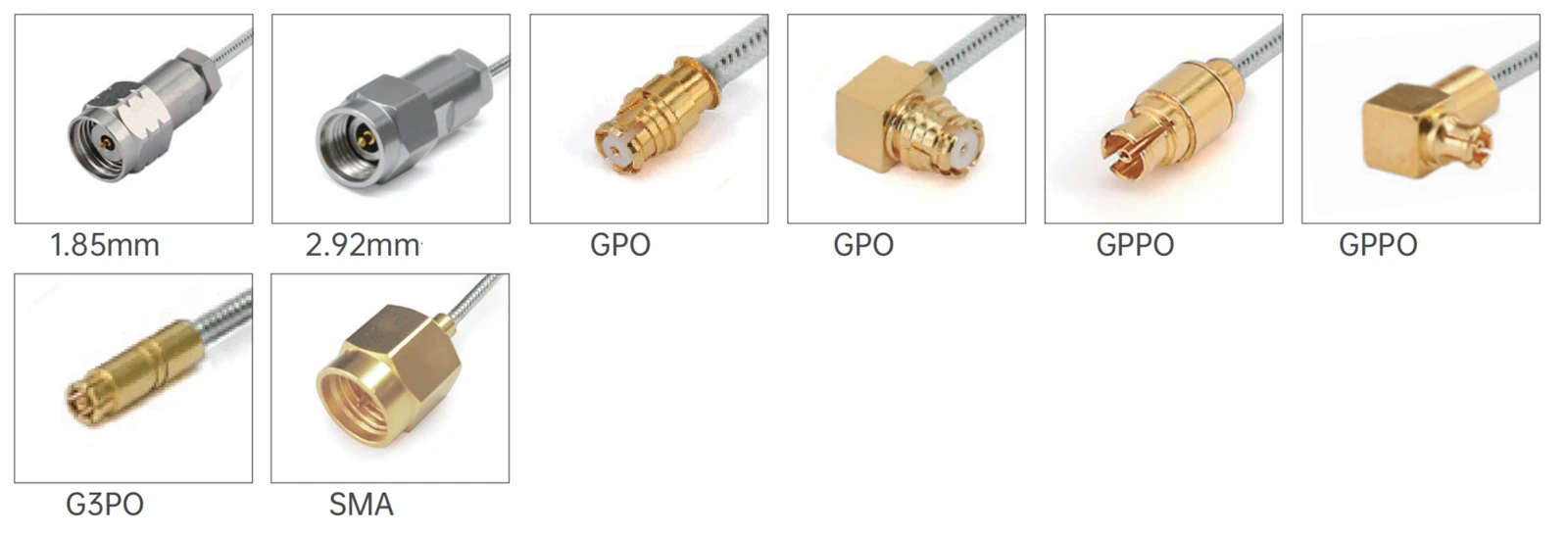

Além disso, o produto oferece várias opções em termos de tipos de conectores, impedância, polaridade, métodos de montagem, materiais de contato e alojamento . Os tipos de conectores incluem 1 . 85mm, 2 . 4mm, 2.} 92mm, etc. A impedância é de 50 ohms e a polaridade é padrão. Existem diversos métodos de montagem, e os contatos e caixas são feitos de materiais como latão com ouro, cobre de berílio banhado com ouro e aço inoxidável passivado para garantir uma boa condutividade elétrica e resistência à corrosão.
Introdução ao produto
Existem séries como o FR701 e FR702/GUT -047- Formulário 047 "Série e a FR711 & FR712/GUT -085- Formulário 086" Série . de produtos de diferentes séries, as dimensões estruturais e a performance elétrica .} FR702/GUT -047- Formulário 047 "A série é 0 . 29 ± 0 . 0127mm, enquanto a série FR711 e FR712/GUT -085-} 086" Os dados correspondentes de atenuação e energia são fornecidos para diferentes frequências. Existem também vários modelos comuns e indicadores técnicos disponíveis para atender aos requisitos de diferentes cenários de aplicação.
Em termos de desempenho elétrico, o condutor central é o aço revestido de cobre, combinado com um isolador de PTFE sólido e um condutor externo de fio de cobre em estanho ., apresenta baixa capacitância (95,1pf/m), alta velocidade de propagação (70%) e excelente eficácia de blindagem (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Aplicação do produto
Due to its characteristics of being bendable and having excellent electrical performance, it is widely used in fields such as communication, electronic devices, and test and measurement. In scenarios like on - site detection of communication networks and troubleshooting of industrial equipment, semi - flexible cables are used as temporary connection cables. They are easy to carry and operate. They can quickly establish Links de teste entre diferentes dispositivos, permitindo a conclusão eficiente do trabalho de detecção .
Notas importantes
1. Para conjuntos de cabos de comprimento personalizado, não se esqueça de deixar suas informações de comprimento na página de checkout;
2. Todos os conjuntos de cabos podem ser fornecidos com pares ou grupos correspondidos em fase; Se você precisar que os cabos sejam correspondidos em fase, envie um email para nós: sales@flexirf.com
Dados de especificação do produto
|
Configuração |
|
|
Conector 1 tipo |
1,85 mm/2,4mm/2,92mm/sma/g3po/gppo |
|
Conector 1 impedância |
50 ohms |
|
Conector 1 polaridade |
Padrão |
|
Tipo de conector 2 |
1,85 mm/2,4mm/2,92mm/sma/g3po/gppo/ |
|
Conector 2 impedância |
50 ohms |
|
Polaridade do conector 2 |
Padrão |
|
Método de montagem do conector |
Nenhum |
|
Estilo do corpo do conector |
Ângulo reto e reto |
|
Informações sobre materiais |
|
|
Contato central |
Ouro banhado a ouro, berílio cobre em ouro banhado |
|
Contato externo |
Brass Bated Gold, Beryllium Copper Gold Passbated, Aço Anterior Passivado |
|
Corpo |
Ouro banhado a ouro, ouro de cobre berílio, aço inoxidável passivado |
|
Dielétrico |
PEI/PTFE |
|
Dados ambientais |
|
|
Faixa de temperatura |
-40 grau para +165 grau |
|
2011/65/UE (ROHS) |
Compatível |
|
Especificações do cabo |
|
|
Condutor central |
Cobrança de cobrança de prata |
|
Dielétrico |
PTFE sólido |
|
Jaqueta |
Nenhum ou FEP |
|
Capacitância (PF/M) |
95.1 |
|
Velocidade da propagação (%) |
70 |
|
Eficácia de blindagem |
<-100dB @ 1GHz |
|
Manuseio de energia |
10watt @ 18GHz no nível do mar, VSWR1.0 |
Tipo de produto
| FR701 e FR702/GUT -047- Formulário 047 "Série Montagem de cabo da série | ||||
 |
Diâmetro do material da estrutura (mm) |
|||
|
1 |
Condutor interno |
Aço revestido de cobre em prata |
0.29±0.0127 |
|
|
2 |
Isolador |
PTFE sólido |
0.94±0.0254 |
|
|
3 |
Condutor externo |
Fio de cobre em lata |
1.19±0.05 |
|
|
4 |
Jaqueta |
FEP |
1.6±0.13 |
|
| Atenuação, poder (condição de teste a 20 graus de nível do mar) | |||||
|
Frequência (GHZ) |
0.5 |
1 |
5 |
10 |
20 |
|
Atenuação (db/m) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Poder (W) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
Modelos comuns e indicadores técnicos
|
|||||
|
Foto |
Sku |
Conector 1 |
Conector 2 |
Freqency |
Perda de retorno/VSWR |
|
|
Fr 701-292 ff1g3pf-xxx |
Fêmea de 2,92 mm com flange de 2 orifícios |
G3PO (SMPS) fêmea |
Dc -40 ghz |
12dB |
|
|
Fr 701-292 mg3pf-xxx |
2,92mm macho |
G3PO (SMPS) fêmea |
Dc -40 ghz |
12dB |
|
|
Fr 701-292 fg3pf-xxx |
2,92 mm fêmea |
G3PO (SMPS) fêmea |
Dc -40 ghz |
12dB |
|
|
Fr 701-185 mg3pf-xxx |
1,85 mm masculino |
G3PO (SMPS) fêmea |
Dc -67 ghz |
10dB |
|
|
Fr 701-185 fg3pf-xxx |
1,85 mm fêmea |
G3PO (SMPS) fêmea |
Dc -67 ghz |
10dB |
| FR711 e FR712/GUT -085- Formulário 086 "Série Montagem | ||||
 |
Diâmetro do material da estrutura (mm) |
|||
|
1 |
Condutor interno |
Prata banhada por cobre |
0.51±0.0127 |
|
|
2 |
Isolador |
PTFE sólido |
1.69±0.0254 |
|
|
3 |
Condutor externo |
Fio de cobre em lata |
2.2±0.05 |
|
|
4 |
Jaqueta |
FEP |
2.54 |
|
| Atenuação, poder (condição de teste a 20 graus de nível do mar) | |||||
|
Frequência (GHZ) |
0.4 |
1 |
5 |
10 |
18 |
|
Atenuação (db/m) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Poder (W) |
253 |
157 |
69 |
47 |
33 |
| Modelos comuns e indicadores técnicos |
 |
|
FR712/GUT -085- forma-fep (com jaqueta FEP) |
|||||
|
Foto |
Sku |
Conector 1 |
Conector 2 |
Freqency |
Perda de retorno/VSWR |
|
|
Fr 712- smmmmm-xxx |
SMA masculino |
SMA masculino |
Dc -26.5 ghz |
1.35 |
|
|

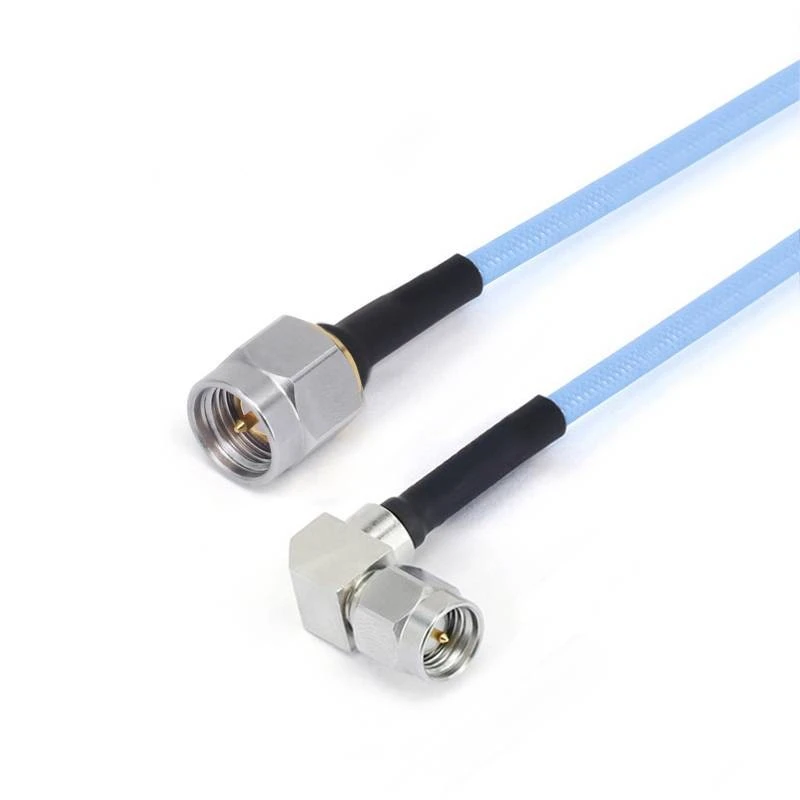

Fr 12- smmsmwm-xxx -18 g |
SMA masculino |
SMA macho com ângulo reto |
Dc -18 ghz |
1.35 |
|
|
Fr 712- smwmsmwm-xxx -18 g |
SMA macho com ângulo reto |
SMA macho com ângulo reto |
Dc -18 ghz |
1.40 |
|
|
Fr 712- smmgpf-xxx |
SMA masculino |
GPO (SMP) fêmea |
Dc -26.5 ghz |
1.35 |
|
|
Fr 712- smmgpwf-xxx |
SMA masculino |
GPO (SMP) fêmea com ângulo reto |
Dc -26.5 ghz |
1.40 |
|
|
Fr 712- smmgppf-xxx |
SMA masculino |
Gppo (mini-smp) fêmea |
Dc -26.5 ghz |
1.35 |
|
|
Fr 712- smmgppwf-xxx |
SMA masculino |
Gppo (mini-smp) fêmea com ângulo reto |
Dc -26.5 ghz |
1.40 |
|
|

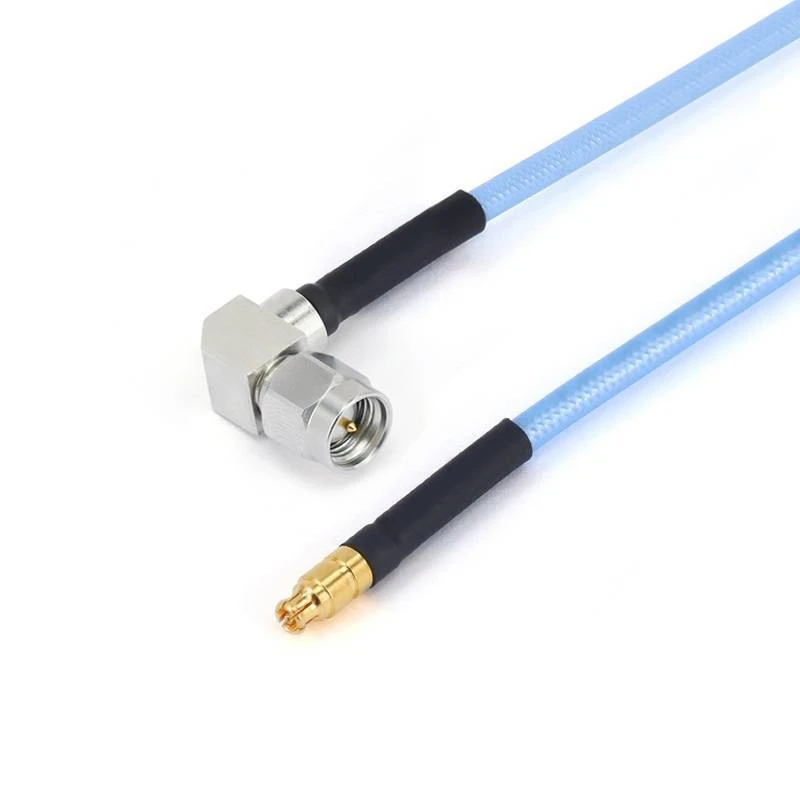

Fr 712- smwmgppf-xxx -18 g |
SMA macho com ângulo reto |
Gppo (mini-smp) fêmea |
Dc -18 ghz |
15dB |
|
|

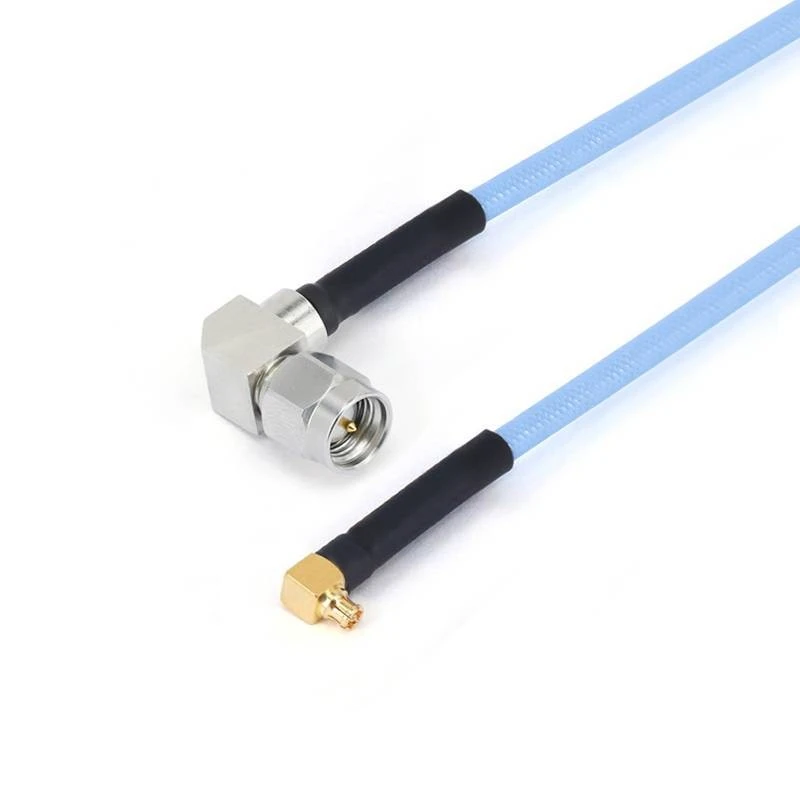

Fr 712- smwmgppwf-xxx -18 g |
SMA macho com ângulo reto |
Gppo (mini-smp) fêmea com ângulo reto |
Dc -18 ghz |
15dB |
|
|
Fr 712- smfgpf-xxx |
SMA feminina |
GPO (SMP) fêmea |
Dc -18 ghz |
1.35 |
|
|
Fr 712- smffgpf-xxx |
SMA fêmea com flange de 4 buracos |
GPO (SMP) fêmea |
Dc -18 ghz |
1.35 |
|
|
Fr 712- smfgppf-xxx |
SMA feminina |
Gppo (mini-smp) fêmea |
Dc -26.5 ghz |
1.40 |
|
|
Fr 712- smffgppf-xxx |
SMA fêmea com flange de 4 buracos |
Gppo (mini-smp) fêmea |
Dc -26.5 ghz |
1.40 |
|
|
Fr 712-292 m292m-xxx |
2,92mm macho |
2,92mm macho |
Dc - 40 ghz |
1.44 |
|
|
Fr 712-292 mgpf-xxx |
2,92mm macho |
GPO (SMP) fêmea |
Dc - 40 ghz |
10dB |
|
|
Fr 712-292 mgpwf-xxx |
2,92mm macho |
GPO (SMP) fêmea com ângulo reto |
Dc - 40 ghz |
10dB |
|
|
Fr 712-292 fgpf-xxx |
2,92 mm fêmea |
GPO (SMP) fêmea |
Dc - 40 ghz |
10dB |
|
|
Fr 712-292 ffgpf-xxx |
Fêmea de 2,92 mm com flange de 4 orifícios |
GPO (SMP) fêmea |
Dc - 40 ghz |
10dB |
|
|
Fr 712-292 mgppf-xxx |
2,92mm macho |
Gppo (mini-smp) fêmea |
Dc - 40 ghz |
14dB |
|
|
Fr 712-292 mgppwf-xxx |
2,92mm macho |
Gppo (mini-smp) fêmea com ângulo reto |
Dc - 40 ghz |
14dB |
|
|
Fr 712-292 fgppf-xxx |
2,92 mm fêmea |
Gppo (mini-smp) fêmea |
Dc - 40 ghz |
14dB |
|
|
Fr 712-292 ffgppf-xxx |
Fêmea de 2,92 mm com flange de 4 orifícios |
Gppo (mini-smp) fêmea |
Dc - 40 ghz |
14dB |
|
|
Fr 712-292 mg3pf-xxx |
2,92mm macho |
G3PO (SMPS) fêmea |
Dc - 40 ghz |
12dB |
|
|
Fr 712-292 fg3pf-xxx |
2,92 mm fêmea |
G3PO (SMPS) fêmea |
Dc - 40 ghz |
12dB |
|
|
Fr 712-292 ffg3pf-xxx |
Fêmea de 2,92 mm com flange de 4 orifícios |
G3PO (SMPS) fêmea |
Dc - 40 ghz |
12dB |
|
|
Fr 712-185 mg3pf-xxx |
1,85 mm masculino |
G3PO (SMPS) fêmea |
Dc - 67 ghz |
10dB |
|
|
Fr 712-185 fg3pf-xxx |
1,85 mm fêmea |
G3PO (SMPS) fêmea |
Dc - 67 ghz |
10dB |
|
|
Fr 712-185 ffg3pf-xxx |
1,85 mm fêmea com flange de 4 orifícios |
G3PO (SMPS) fêmea |
Dc - 67 ghz |
10dB |
|
FR711/GUT -085- form (sem jaqueta FEP) |
|||||
|
Foto |
Sku |
Conector 1 |
Conector 2 |
Freqency |
Perda de retorno/VSWR |
|
|
Fr 711- smmmmm-xxx |
SMA masculino |
SMA masculino |
Dc -26.5 ghz |
1.35 |
 |
Fr 11- smmsmwm-xxx -18 g |
SMA masculino |
SMA macho com ângulo reto |
Dc -18 ghz |
1.35 |
|
|

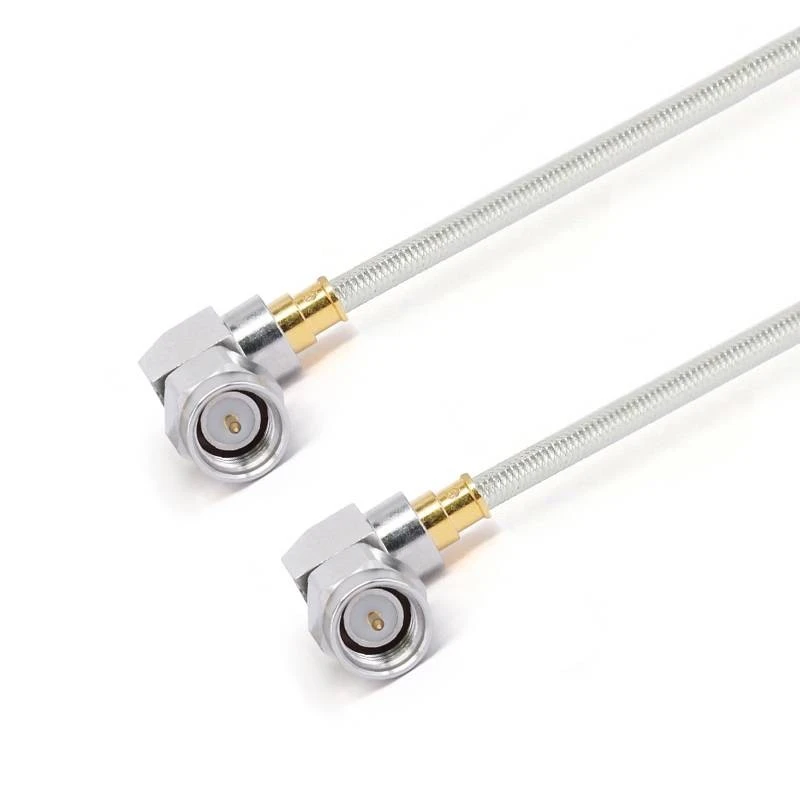

Fr 711- smwmsmwm-xxx -18 g |
SMA macho com ângulo reto |
SMA macho com ângulo reto |
Dc -18 ghz |
1.40 |
|
|

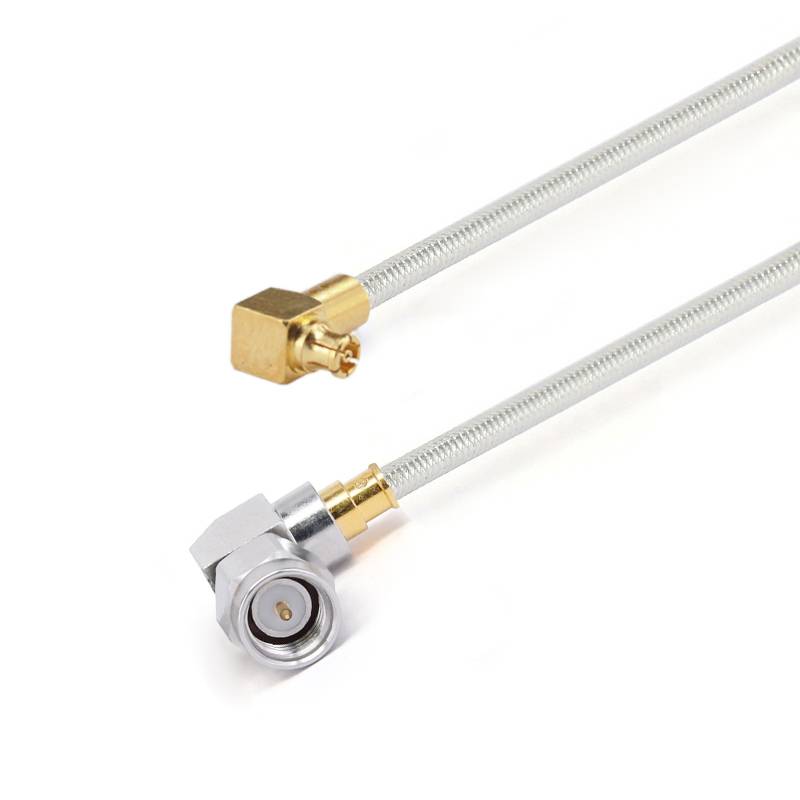

Fr 711- smwmgppwf-xxx -18 g |
SMA macho com ângulo reto |
Gppo (mini-smp) fêmea com ângulo reto |
Dc -18 ghz |
1.40 |
|
|
Fr 711-292 mmmpxm-xxx |
2,92mm macho |
MMPX macho |
Dc -40 ghz |
14dB |
|
|
R 711-292 mmmpxf-xxx |
2,92mm macho |
MMPX fêmea |
Dc -40 ghz |
14dB |
|
|
Fr 711-24 mmmpxm-xxx |
2,4 mm masculino |
MMPX macho |
Dc -50 ghz |
12dB |
|
|
Fr 711-24 mmmpxf-xxx |
2,4 mm masculino |
MMPX fêmea |
Dc -50 ghz |
12dB |
|
|
Fr 711-185 mmmpxm-xxx |
1,85 mm masculino |
MMPX macho |
Dc -67 ghz |
10dB |
|
|
Fr 711-185 mmmpxf-xxx |
1,85 mm masculino |
MMPX fêmea |
Dc -67 ghz |
10dB |
|
|
Fr 711-185 mg3pf-xxx |
1,85 mm masculino |
G3PO (SMPS) Fêmea |
Dc -67 ghz |
10dB |
|
|
Fr 711-185 fg3pf-xxx |
1,85 mm fêmea |
G3PO (SMPS) Fêmea |
Dc -67 ghz |
10dB |
|
|
Fr 711-185 ffg3pf-xxx |
1,85 mm fêmea com flange de 4 orifícios |
G3PO (SMPS) Fêmea |
Dc -67 ghz |
10dB |
Tag: Conjuntos de cabos formáveis à mão, fabricantes de conjuntos de cabos formáveis à mão nos EUA, fornecedores, fábrica, FRA3 FRU2 FRU3 CABO, Cabos de teste de uso geral, cabo coaxial formável à mão, Série estável de fase de baixa perda, Conjuntos de cabos da série RG, Conjuntos de cabos semi -rígidos
