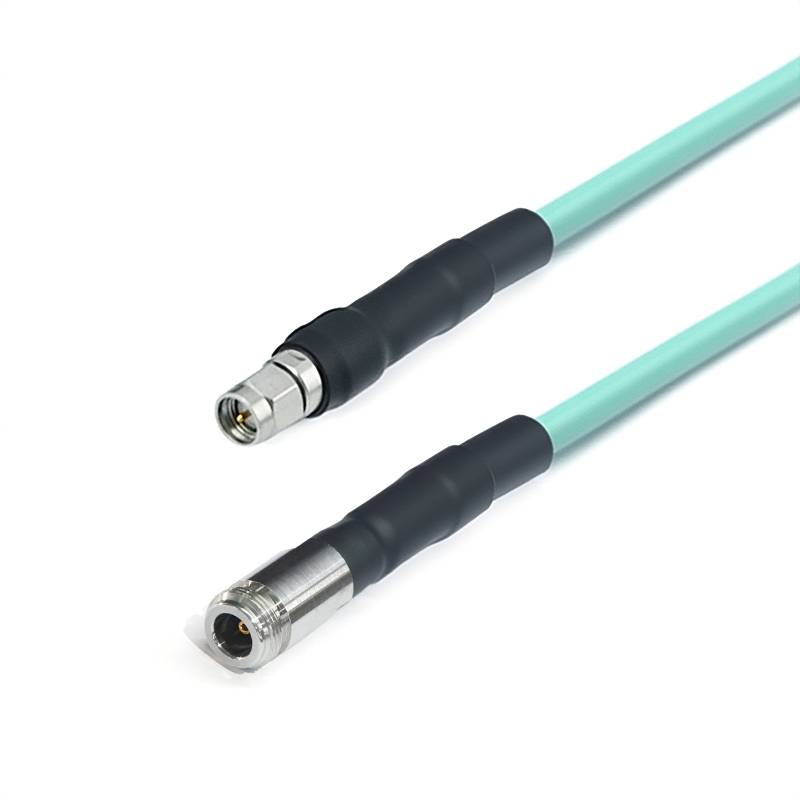

Série estável de fase de baixa perda
Nos campos de corte de hoje, como comunicação, teste eletrônico e medição, a estabilidade da transmissão de sinal e as características de baixa perda tornaram -se fatores essenciais que determinam o desempenho dos sistemas e os requisitos relevantes estão se tornando cada vez mais rigorosos.
Descrição
Introdução ao produto
Nos campos de corte de hoje, como comunicação, teste eletrônico e medição, a estabilidade da transmissão de sinal e as características de baixa perda tornaram -se fatores essenciais que determinam o desempenho dos sistemas e os requisitos relevantes estão se tornando cada vez mais rigorosos. Os conjuntos de cabos estáveis de amplitude de baixa perda - e - e - se destacam com seu desempenho extraordinário, desempenhando um papel crucial em vários cenários de aplicação e estabelecendo uma base sólida para alcançar uma transmissão de sinal precisa e eficiente.
Recursos da estrutura do produto
Excelentes características de baixa perda:
Eles exibem desempenho de baixa perda extremamente excepcional sob diferentes condições de frequência. Tomando o modelo FRU1\/GT147A (40GHz) como exemplo, mesmo em um ambiente de alta frequência de até 40GHz, sua atenuação é de apenas 2,85 dB por metro.
Estabilidade de fase excelente:
Eles possuem características de fase altamente estáveis. Por exemplo, quando o FRU1\/GT147A opera a uma frequência de 10 GHz, sua estabilidade da fase mecânica pode atingir 10 GHz\/3 graus; Quando a frequência é de 18 GHz, ela pode atingir 18GHz\/5 graus. Essa fase estável pode efetivamente suprimir as flutuações de fase durante a transmissão do sinal, evitando amplamente a distorção e a interferência do sinal causadas por fases instáveis. Para sistemas de comunicação e equipamentos de teste com requisitos extremamente altos para precisão de fase, essa característica é a chave para garantir a operação estável e o alto desempenho dos sistemas.
Cobertura de frequência ampla:
Os produtos têm uma ampla gama de cobertura de frequência, abrangendo de corrente direta (DC) a 110GHz. Diferentes modelos de conjuntos de cabos podem ser adaptados com precisão a diferentes faixas de frequência para atender aos diversos requisitos de aplicação.
Aplicação do produto
Nos testes da câmara anecóica de microondas, eles conectam equipamentos e dispositivos de teste em teste e suas características estáveis de transmissão de sinal garantem a precisão e a confiabilidade dos resultados dos testes. Como os principais componentes de conexão em instrumentos, como analisadores de rede e analisadores de espectro, eles garantem a medição precisa de sinais fracos pelos instrumentos, fornecendo forte suporte para a pesquisa e desenvolvimento de produtos eletrônicos e inspeção de qualidade.
Notas importantes
1. Para conjuntos de cabos de comprimento personalizado, não se esqueça de deixar suas informações de comprimento na página de checkout;
2. Todos os conjuntos de cabos podem ser fornecidos com pares ou grupos de fase correspondentes; Se você precisar que os cabos sejam correspondidos em fase, envie um e -mail para nós: sales@flexirf.com
Dados de especificação do produto
|
Configuração |
|
|

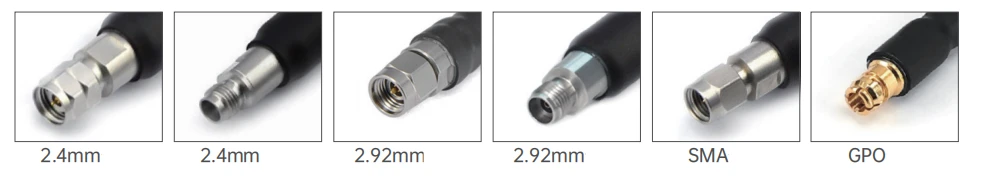

Conector 1 tipo |
1,85 mm\/2,4mm\/2,92mm\/sma\/g3po\/gppo\/n\/tnc |
|
Conector 1 impedância |
50 ohms |
|
Conector 1 polaridade |
Padrão |
|
Tipo de conector 2 |
1,85 mm\/2,4mm\/2,92mm\/sma\/g3po\/gppo\/n\/tnc |
|
Conector 2 impedância |
50 ohms |
|
Polaridade do conector 2 |
Padrão |
|
Método de montagem do conector |
Nenhum |
|
Estilo do corpo do conector |
Ângulo reto e reto |
|
Informações sobre materiais |
|
|
Contato central |
Ouro banhado a ouro, beryllium cobre ouro banhado |
|
Contato externo |
O ouro de latão banhado a ouro e o ouro de cobre banhado, passivado de aço inoxidável |
|
Corpo |
Ouro banhado a ouro, ouro de cobre berílio, aço inoxidável passivado |
|
Dielétrico |
PEI\/PTFE |
|
Dados ambientais |
|
|
Faixa de temperatura |
-40 grau para +165 grau |
|
2011\/65\/UE (ROHS) |
Compatível |
Tipo de produto
| FRU1\/GT147A MONTAGEM DE CABOS DE FASE ESTABE DE BAIXA PERDADE (40GHz) | ||||
 |
Diâmetro do material da estrutura (mm) |
|||
|
1 |
Condutor interno |
Aço revestido de cobre em prata |
0.91±0.05 |
|
|
2 |
Isolador |
PTFE sólido |
2.69±0.05 |
|
|
3 |
Blindagem interna |
Banda de cobre banhada a prata |
2.86±0.05 |
|
|
4 |
Blindagem externa |
Trança de fio de cobre banhado a prata |
3.28±0.05 |
|
|
5 |
jaqueta |
FEP |
3.73±0.13 |
|
| Atenuação, poder (condição de teste a 20 graus de nível do mar) | |||||
|
Frequência (GHZ) |
1 |
10 |
18 |
26.5 |
40 |
|
Atenuação (db\/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Poder (W) |
380 |
120 |
90 |
75 |
65 |
| Propriedades elétricas e mecânicas | |||||||
|
Freqüência (GHZ) |
Impedância (Ω) |
Taxa de transmissão |
Capacitância |
Blindagem |
Temperatura operacional faixa |
Raio mínimo de flexão |
Mecânico estabilidade da fase |
|
40 |
50 |
77% |
86 pf\/m |
>100dB |
-65 grau ~ +165 grau |
6,35 mm |
10GHz\/3 graus 18GHz\/5 graus |
|
Modelos comuns e indicadores técnicos
|
|||||||
|
Foto |
Sku |
Conector 1 |
Conector 2 |
Freqency |
Perda de retorno\/VSWR |
|
|

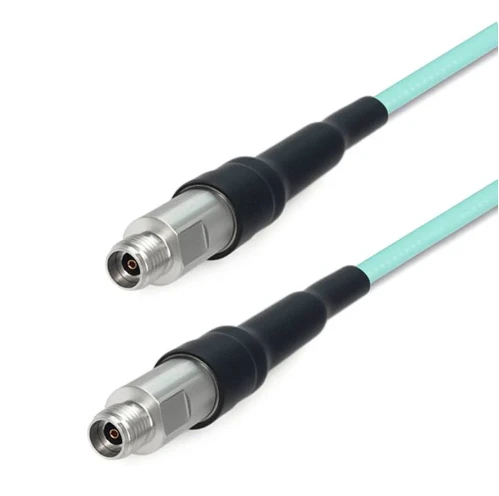

Fru 1-292 f292f-xxx |
2,92 mm fêmea |
2,92 mm fêmea |
Dc -40 ghz |
1.44 |
|
|
Fru 1-292 m292m-xxx |
2,92 mm masculino |
2,92 mm masculino |
Dc -40 ghz |
1.44 |
|
|

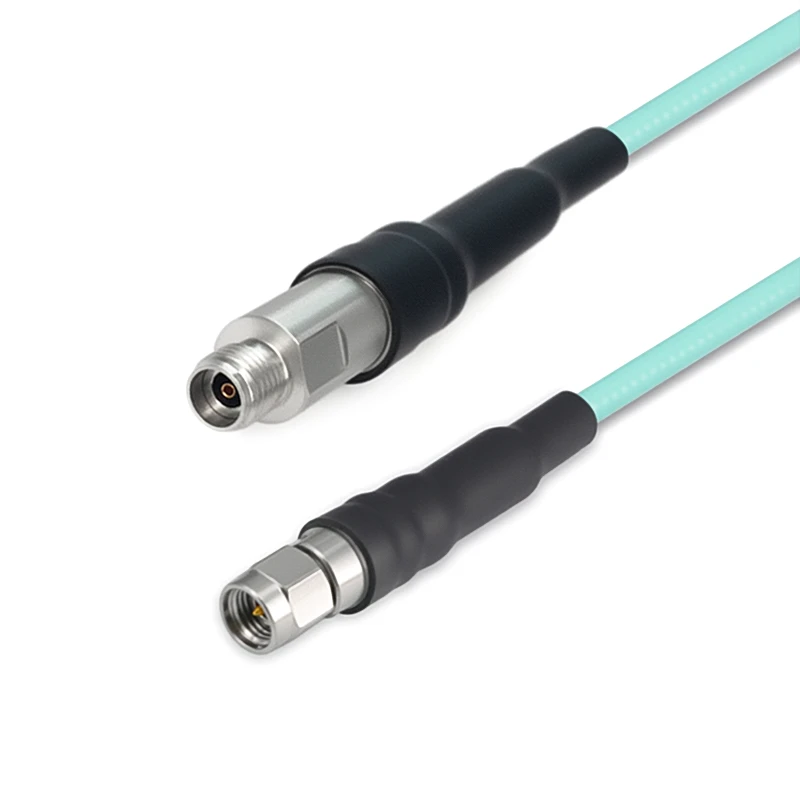

Fru 1-292 m292f-xxx |
2,92 mm masculino |
2,92 mm fêmea |
Dc -40 ghz |
1.44 |
| Conjunto de cabos de fase estável Fru2\/GT3506 de baixa perda (65 GHz) | ||||
|
|
Diâmetro do material da estrutura (mm) |
|||
|
1 |
Condutor interno |
Aço revestido de cobre em prata |
0.51±0.05 |
|
|
2 |
Isolador |
PTFE sólido |
1.38±0.05 |
|
|
3 |
Blindagem interna |
Banda de cobre banhada a prata |
1.58±0.05 |
|
|
4 |
Blindagem externa |
Trança de fio de cobre banhado a prata |
1.90±0.05 |
|
|
5 |
jaqueta |
FEP |
2.20±0.13 |
|
| Atenuação, poder (condição de teste a 20 graus de nível do mar) | ||||||||||
|
Frequência (GHZ) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Atenuação (db\/m) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Poder (W) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Propriedades elétricas e mecânicas | |||||||
|
Frequência (GHz |
Impedância (ω) |
Taxa de transmissão |
Capacitância |
Blindagem |
Temperatura operacional faixa |
Raio mínimo de flexão |
Dielétrico suporta tensão |
|
67 GHz |
50Ω |
82% |
94pf\/m |
>90dB |
-55 grau ~ +125 grau |
11mm |
800V@DC |
|

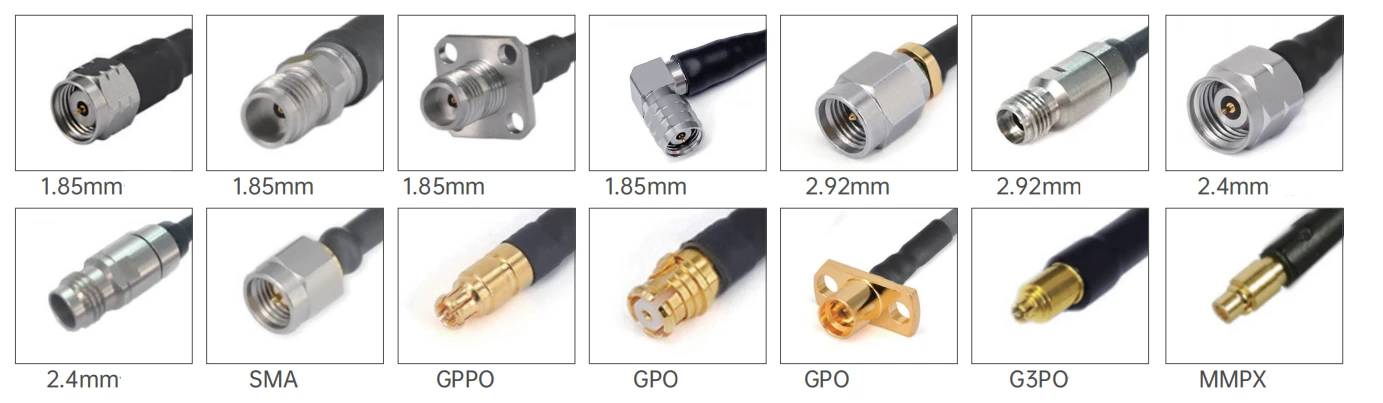

Modelos comuns e indicadores técnicos
|
|||||||
|
Foto |
Sku |
Conector 1 |
Conector 2 |
Freqency |
Perda de retorno\/VSWR |
|
|

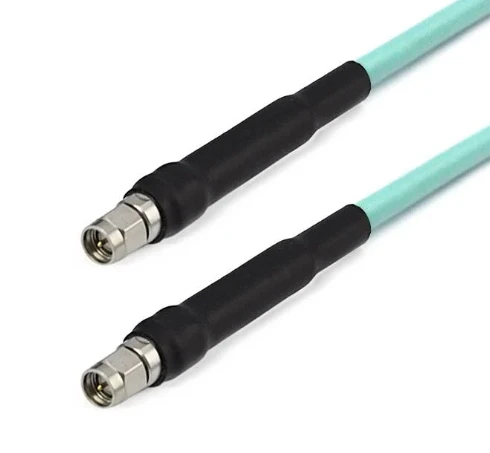

Fru 2- smmmmm-xxx |
SMA masculino |
SMA masculino |
Dc -26. 5ghz |
1.30 |
|
|
Fru 2- smmgpf-xxx |
SMA masculino |
GPO (SMP) fêmea |
Dc -26. 5ghz |
1.35 |
|
|
Fru 2- smmgpwf-xxx |
SMA masculino |
GPO (SMP) fêmea com ângulo reto |
Dc -26. 5ghz |
12dB |
|
|
Fru 2- smmgppf-xxx |
SMA masculino |
Gppo (mini-smp) fêmea |
Dc -26. 5ghz |
13dB |
|
|
Fru 2- smmgppwf-xxx |
SMA masculino |
Gppo (mini-smp) fêmea com ângulo reto |
Dc -26. 5ghz |
12dB |
|
|
Fru 2- smffgpf-xxx |
SMA fêmea com flange de 4 buracos |
GPO (SMP) fêmea |
Dc -18 ghz |
1.30 |
|
|
Fru 2- smffgppf-xxx |
SMA fêmea com flange de 4 buracos |
Gppo (mini-smp) fêmea |
Dc -18 ghz |
16dB |
|
|
Fru 2-292 m292m-xxx |
2,92 mm masculino |
2,92 mm masculino |
Dc -40 ghz |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2,92 mm masculino |
GPO (SMP) fêmea |
Dc -40 ghz |
14dB |
|
|

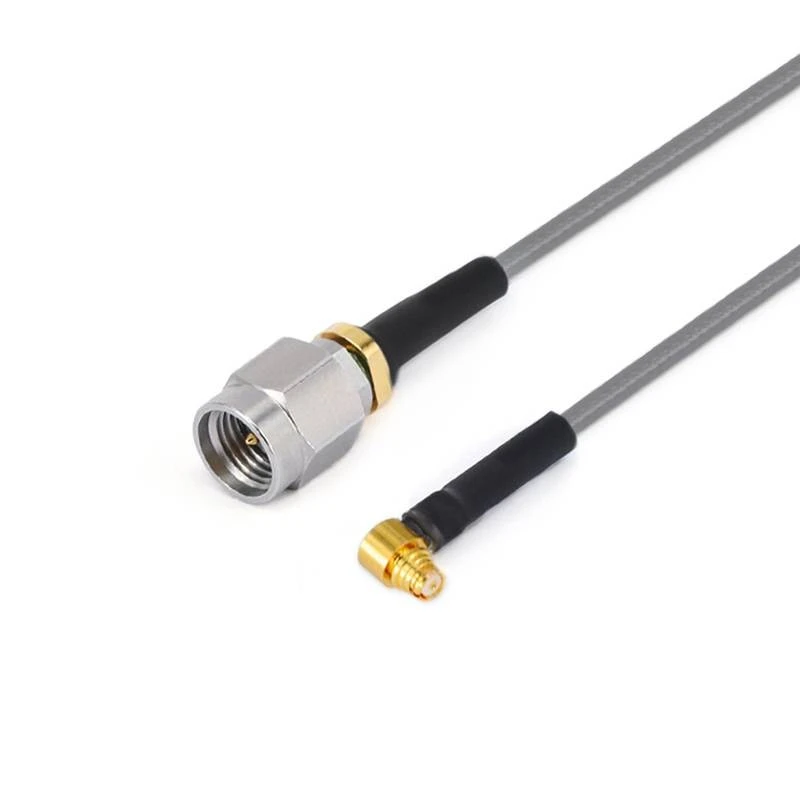

Fru 2-292 mgpwf-xxx |
2,92 mm masculino |
GPO (SMP) fêmea com ângulo reto |
Dc -40 ghz |
12dB |
|
|
Fru 2-292 mmmpxm-xxx |
2,92 mm masculino |
MMPX macho |
Dc -40 ghz |
14dB |
|
|
Fru 2-292 mmmpxf-xxx |
2,92 mm masculino |
MMPX fêmea |
Dc -40 ghz |
14dB |
|
|
Fru 2-292 mg3pf-xxx |
2,92 mm masculino |
G3PO (SMPS) fêmea |
Dc -40 ghz |
14dB |
|
|
Fru 2-292 mgppwf-xxx |
2,92 mm masculino |
Gppo (mini-smp) fêmea com ângulo reto |
Dc -40 ghz |
12dB |
|
|
Fru 2-292 m24m-xxx |
2,92 mm masculino |
2,4 mm masculino |
Dc -40 ghz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2,92 mm masculino |
Gppo (mini-smp) fêmea |
Dc -40 ghz |
14dB |
|
|
Fru 2-292 fg3pf-xxx |
2,92 mm fêmea |
G3PO (SMPS) fêmea |
Dc -40 ghz |
14dB |
|
|
Fru 2-292 ffg3pf-xxx |
Fêmea de 2,92 mm com flange de 4 orifícios |
G3PO (SMPS) fêmea |
Dc -40 ghz |
14dB |
|
|
Fru 2-292 fmmpxm-xxx |
2,92 mm fêmea |
MMPX macho |
Dc -40 ghz |
14dB |
|
|
Fru 2-292 ffmmpxm-xxx |
Fêmea de 2,92 mm com flange de 4 orifícios |
MMPX macho |
Dc -40 ghz |
14dB |
|
|
Fru 2-292 ffgpf-xxx |
Fêmea de 2,92 mm com flange de 4 orifícios |
GPO (SMP) fêmea |
Dc -40 ghz |
14dB |
|
|
Fru 2-24 m24m-xxx |
2,4 mm masculino |
2,4 mm masculino |
Dc -50 ghz |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2,4 mm masculino |
GPO (SMP) fêmea |
Dc -40 ghz |
14dB |
|
|
Fru 2-24 mgpwf-xxx |
2,4 mm masculino |
GPO (SMP) fêmea com ângulo reto |
Dc -40 ghz |
12dB |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 mm masculino |
MMPX macho |
Dc -50 ghz |
10dB |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 mm masculino |
MMPX macho |
Dc -50 ghz |
10dB |
|
|
Fru 2-24 mgppf-xxx |
2,4 mm masculino |
Gppo (mini-smp) fêmea |
Dc -50 ghz |
10dB |
|
|
Fru 2-24 mgppwf-xxx |
2,4 mm masculino |
Gppo (mini-smp) fêmea com ângulo reto |
Dc -50 ghz |
10dB |
|
|
Fru 2-24 ffgpf-xxx |
Fêmea de 2,4 mm com flange de 4 orifícios |
GPO (SMP) fêmea |
Dc -50 ghz |
10dB |
|
|
Fru 2-24 ffgppf-xxx |
Fêmea de 2,4 mm com flange de 4 orifícios |
Gppo (mini-smp) fêmea |
Dc -50 ghz |
10dB |
|
|

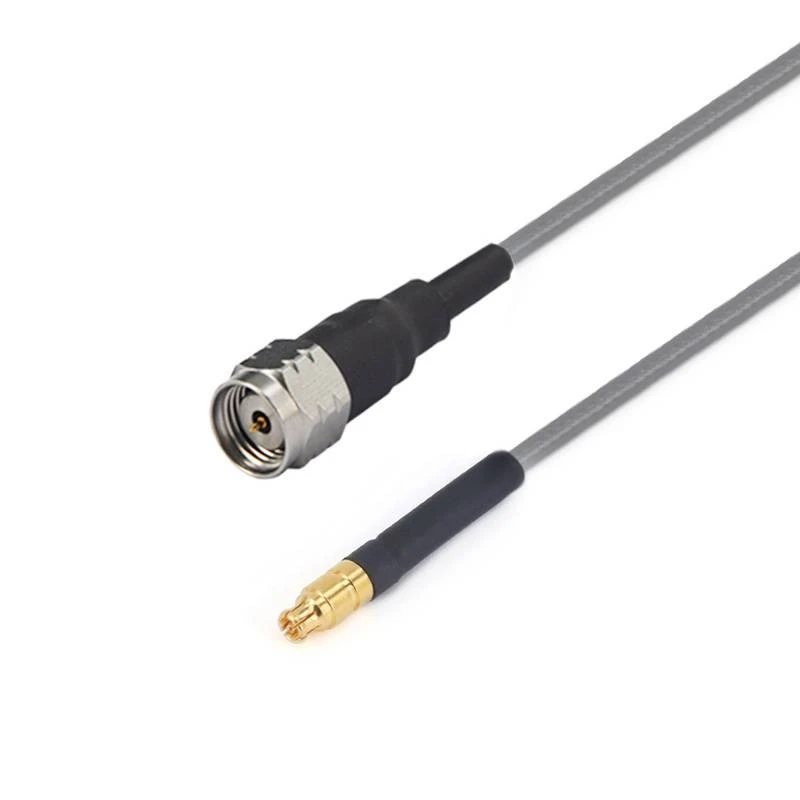

Fru 2-185 mgppf-xxx |
1,85 mm masculino |
Gppo (mini-smp) fêmea |
Dc -67 ghz |
10dB |
|
|
Fru 2-185 wmgppf-xxx |
1,85 mm masculino com ângulo reto |
Gppo (mini-smp) fêmea |
Dc -67 ghz |
10dB |
|
|
Fru 2-185 mg3pf-xxx |
1,85 mm masculino |
G3PO (SMPS) fêmea |
Dc -67 ghz |
10dB |
|
|
Fru 2-185 mmmpxm-xxx |
1,85 mm masculino |
MMPX macho |
Dc -67 ghz |
10dB |
|
|
Fru 2-185 mmmpxf-xxx |
1,85 mm masculino |
MMPX fêmea |
Dc -67 ghz |
10dB |
|
|
Fru 2-185 fgppf-xxx |
1,85 mm fêmea |
Gppo (mini-smp) fêmea |
Dc -67 ghz |
10dB |
|
|
Fru 2-185 ffgppf-xxx |
1,85 mm fêmea com flange de 4 orifícios |
Gppo (mini-smp) fêmea |
Dc -67 ghz |
10dB |
|
|
Fru 2-185 fg3pf-xxx |
1,85 mm fêmea |
G3PO (SMPS) fêmea |
Dc -67 ghz |
10dB |
|
|
Fru 2-185 ffg3pf-xxx |
1,85 mm fêmea com flange de 4 orifícios |
Gppo (mini-smp) fêmea |
Dc -67 ghz |
10dB |
|
|
Fru 2-185 fmmpxm-xxx |
1,85 mm fêmea |
MMPX macho |
Dc -67 ghz |
10dB |
|
|

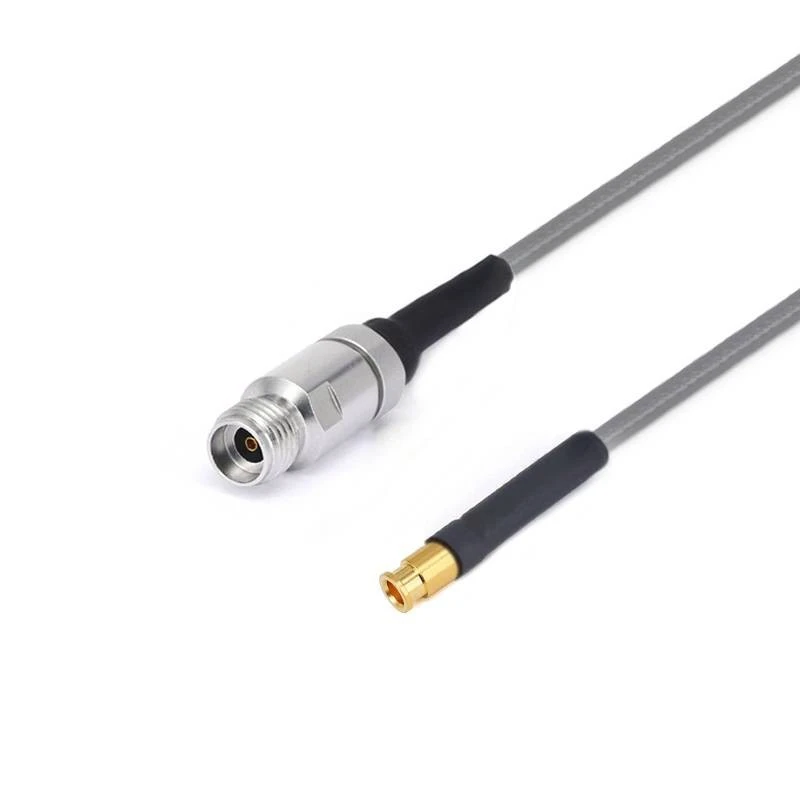

Fru 2-185 fmmpxf-xxx |
1,85 mm fêmea |
MMPX fêmea |
Dc -67 ghz |
10dB |
| FRU3\/GT3507 Conjunto de cabos de fase estável de baixa perda (40GHz) | ||||
|
|
Diâmetro do material da estrutura (mm) |
|||
|
1 |
Condutor interno |
Aço revestido de cobre em prata |
0.91±0.05 |
|
|
2 |
Isolador |
PTFE sólido |
2.69±0.05 |
|
|
3 |
Blindagem interna |
Banda de cobre banhada a prata |
2.86±0.05 |
|
|
4 |
Blindagem externa |
Trança de fio de cobre banhado a prata |
3.28±0.05 |
|
|
5 |
jaqueta |
FEP |
3.73±0.13 |
|
| Atenuação, poder (condição de teste a 20 graus de nível do mar) | |||||
|
Frequência (GHZ) |
1 |
10 |
18 |
26.5 |
40 |
|
Atenuação (db\/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Poder (W) |
380 |
120 |
90 |
75 |
65 |
|
Propriedades elétricas e mecânicas |
|||||||
|
Frequência (GHZ) |
Impedância (ω) |
Taxa de transmissão |
Capacitância |
Blindagem |
Temperatura operacional faixa |
Raio mínimo de flexão |
Mecânico estabilidade da fase |
|
40 |
50 |
85% |
86 pf\/m |
>90dB |
-65 grau ~ +165 grau |
11mm |
10GHz\/3 graus 18GHz\/5 graus |
|

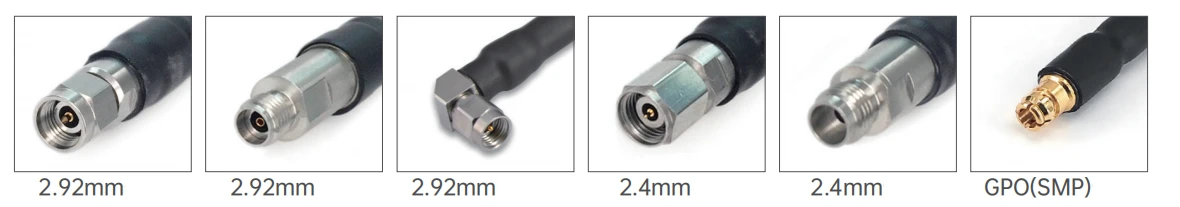

Modelos comuns e indicadores técnicos
|
|||||||
|
Foto |
Sku |
Conector 1 |
Conector 2 |
Freqency |
Perda de retorno\/VSWR |
|
|
Fru 3-292 m292m-xxx |
2,92 mm masculino |
2,92 mm masculino |
Dc -40 ghz |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2,92 mm masculino |
2,4 mm masculino |
Dc -40 ghz |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2,4 mm masculino |
2,4 mm masculino |
Dc -40 ghz |
1.35 |
| FRA3\/GT2501 Conjunto de cabos de fase estável de baixa perda (26,5 GHz) | ||||
|
|
Diâmetro do material da estrutura (mm) |
|||
|
1 |
Condutor interno |
Aço revestido de cobre em prata |
1.45±0.05 |
|
|
2 |
Isolador |
PTFE sólido |
3.99±0.05 |
|
|
3 |
Blindagem interna |
Banda de cobre banhada a prata |
4.19±0.05 |
|
|
4 |
Blindagem externa |
Trança de fio de cobre banhado a prata |
4.42±0.05 |
|
|
5 |
jaqueta |
FEP |
5.21±0.13 |
|
| Atenuação, poder (condição de teste a 20 graus de nível do mar) | |||||
|
Frequência (GHZ) |
1 |
5 |
10 |
18 |
26.5 |
|
Atenuação (db\/m) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Poder (W) |
800 |
350 |
--- |
100 |
--- |
|
Propriedades elétricas e mecânicas |
|||||||
|
Frequência (GHZ) |
Impedância (ω) |
Taxa de transmissão |
Capacitância |
Blindagem |
Temperatura operacional faixa |
Raio mínimo de flexão |
Mecânico estabilidade da fase |
|
26.5 |
50 |
80.4% |
86 pf\/m |
>100dB |
-65 grau ~ +165 grau |
6,35 mm |
10GHz\/3 graus 18GHz\/5 graus |
|

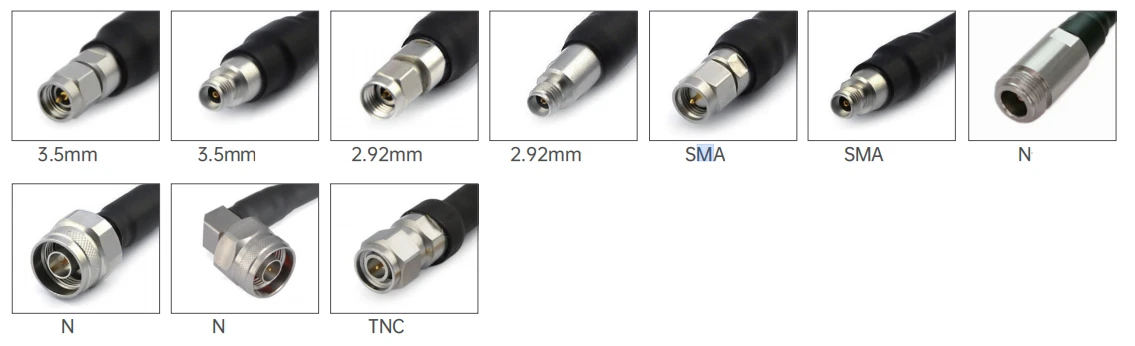

Modelos comuns e indicadores técnicos
|
|||||||
|
Foto |
Sku |
Conector 1 |
Conector 2 |
Freqency |
Perda de retorno\/VSWR |
|
|

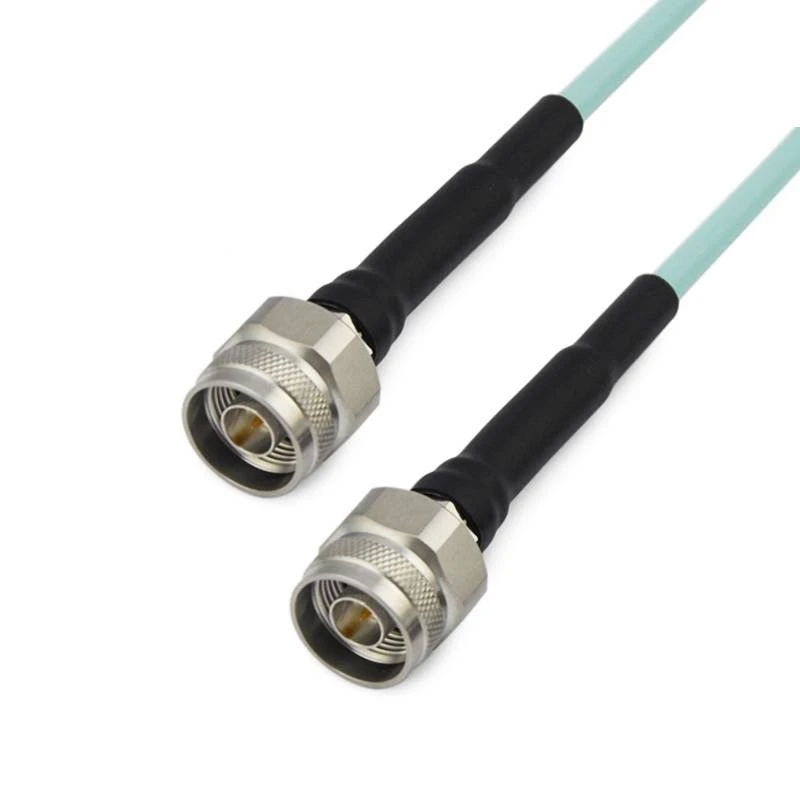

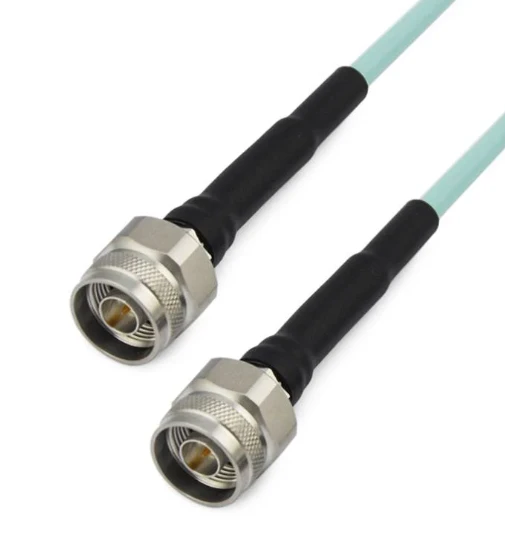

Fra 3- nmnm-xxx |
N macho |
N macho |
Dc -18 ghz |
1.25 |
|
|

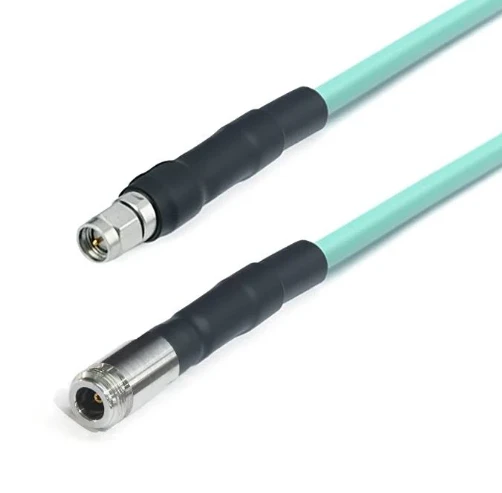

Fra 3- nfsmm-xxx |
N fêmea |
SMA masculino |
Dc -18 ghz |
1.25 |
|
|

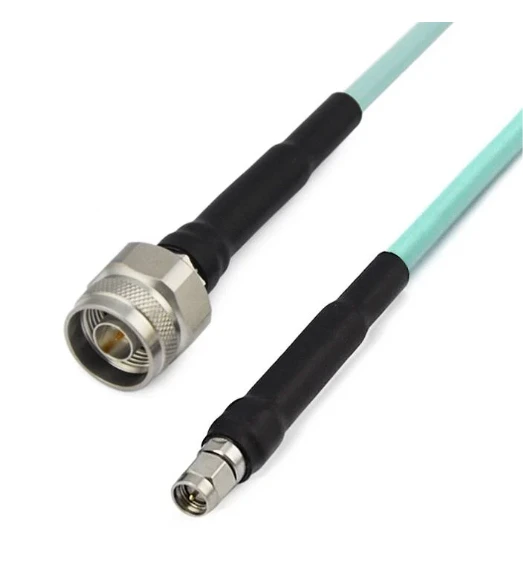

Fra 3- nmsmm-xxx |
N macho |
SMA masculino |
Dc -18 ghz |
1.25 |
|
|
Fra 3- smmmmm-xxx |
SMA masculino |
SMA masculino |
Dc -18 ghz |
1.25 |
|
|

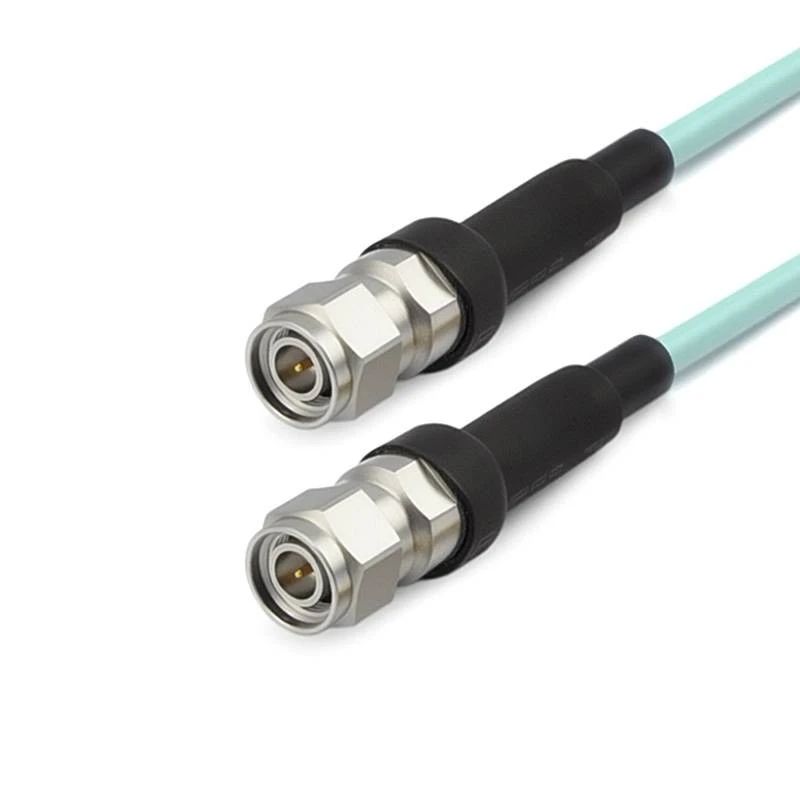

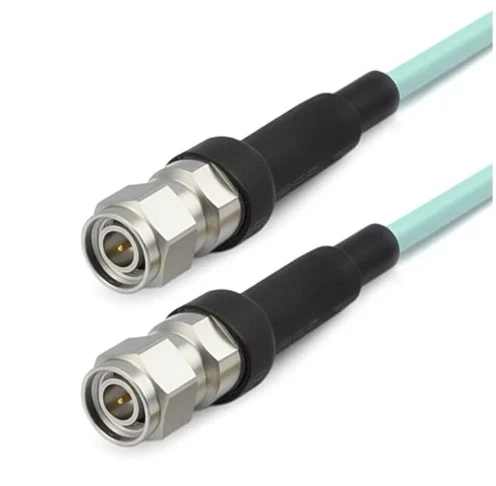

Fra 3- tncmtncm-xxx |
Masculino tnc |
Masculino tnc |
Dc -18 ghz |
1.30 |
Tag: Série estável da fase de baixa perda, EUA Fases de baixa fase de perda, fornecedores, fornecedores, fábrica, FRA3 FRU2 FRU3 CABO, Cabos de teste de uso geral, cabo coaxial formável à mão, Série estável de fase de baixa perda, Conjuntos de cabos da série RG, Conjuntos de cabos semi -rígidos
Enviar inquérito
Você pode gostar também
