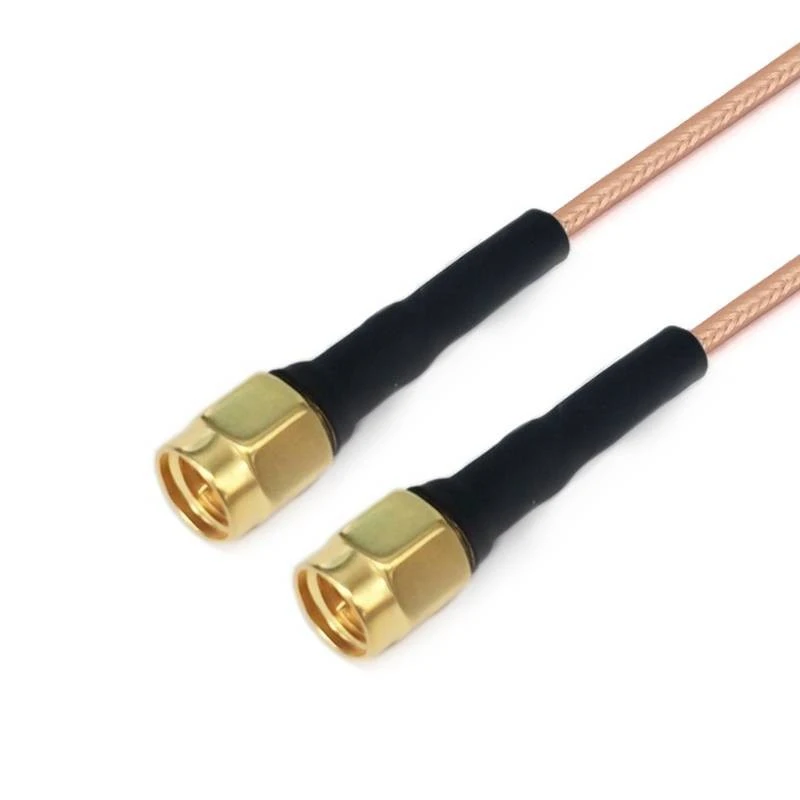

gar3-smmsmm-xxx-1

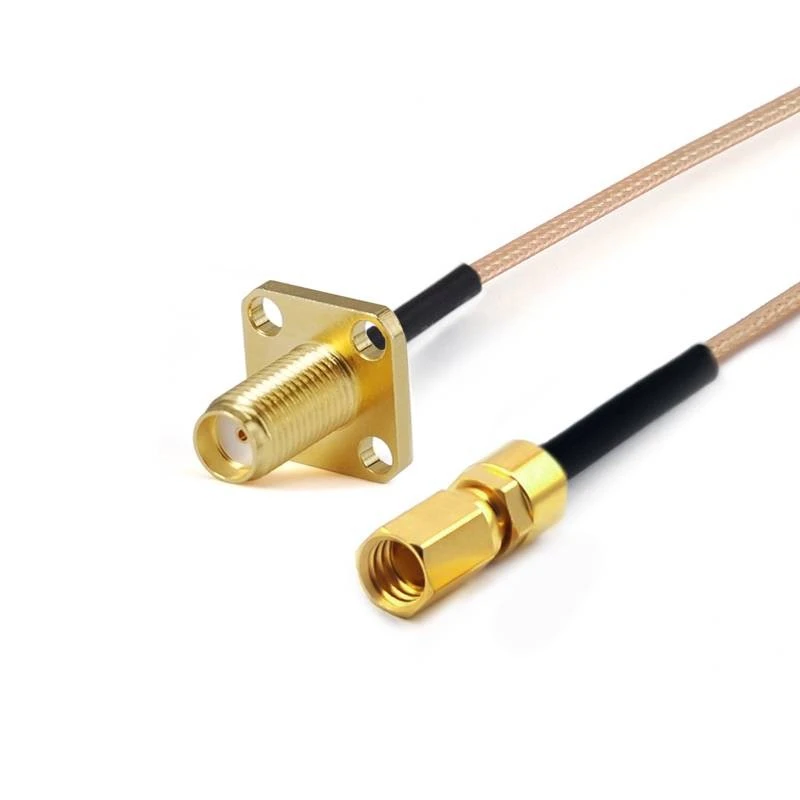

gar8-smffssmcf-xxx-1

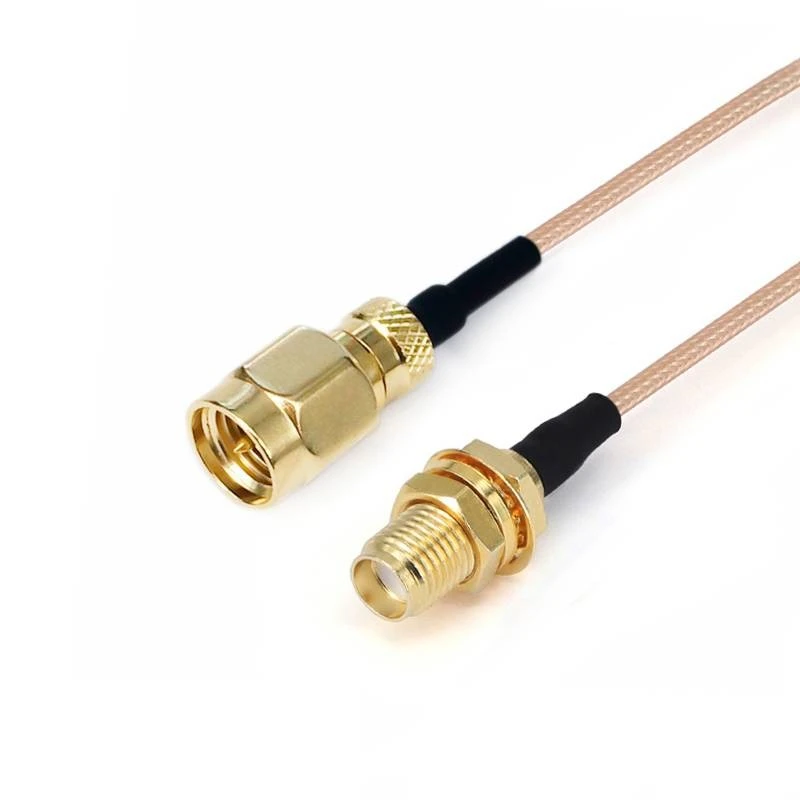

gar8-smmsmyf-xxx-1

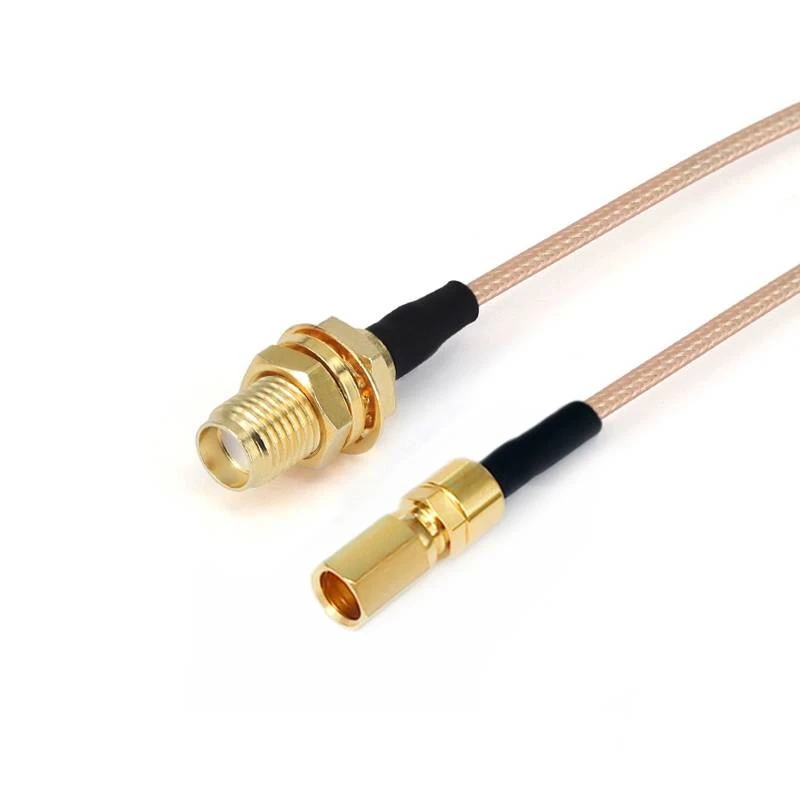

gar8-smyfssmcf-xxx-1

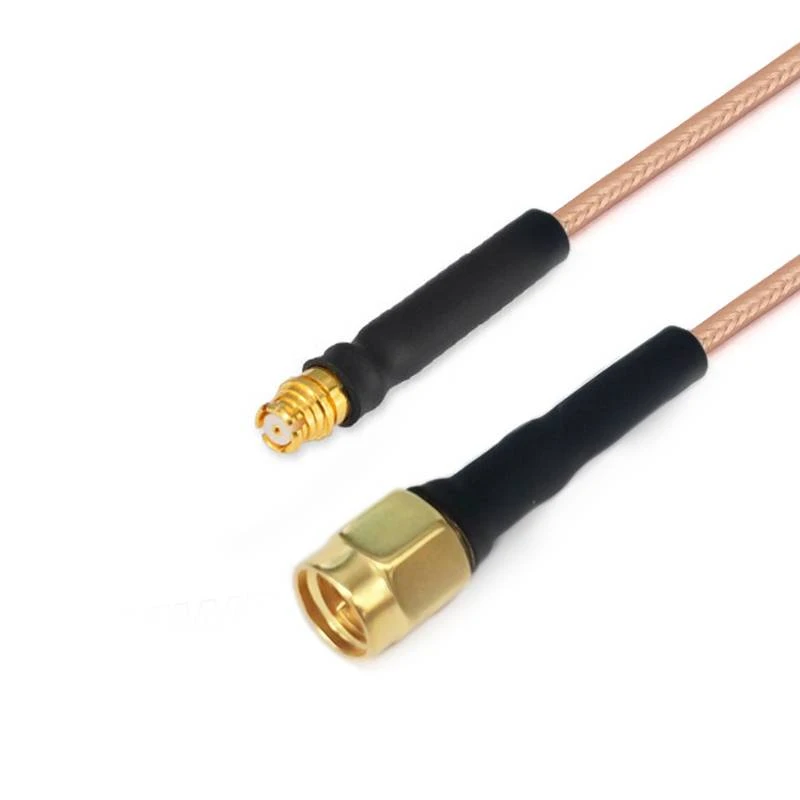

Conjuntos de cabos da série RG

Os conjuntos de cabos de baixa frequência da série RG (DC -3 ghz) são um tipo de componentes de cabo com cenários específicos de desempenho e aplicação . sua cobertura de frequência inclui claramente a banda DC a 3GHz, atendendo aos diversos requisitos de transmissão de sinal nesse intervalo de frequência.}

Enviar inquérito

Descrição

Introdução ao produto

The RG series low-frequency cable assemblies (DC-3GHz) are a type of cable components with specific performance and application scenarios. Their frequency coverage clearly includes the DC to 3GHz band, meeting the diverse signal transmission requirements within this frequency range. Common RG series cables include models such as RG178, RG174, Rg316 e rg 223.

Os cabos de baixa frequência RG do Flexirf exibem excelente imunidade de interferência eletromagnética e boa flexibilidade . são leves e possuem propriedades como alta resistência à temperatura, resistência à umidade e resistência à corrosão .}}

Recursos da estrutura do produto

Os condutores internos da série RG, com os cabos de baixa frequência, são feitos de aço com revestimento de prata multi -fita - aço revestido de cobre (SCCs) . Este material não apenas garante excelente condutividade e flexibilidade elétrica, mas também aprimora o desempenho da transmissão de sinais e a resistência à corrosão através do processo de prata - placar .}

Dielétrico:Politetrafluoroetileno sólido extrudado (PTFE) . PTFE possui excelentes propriedades de isolamento elétrico, estabilidade química e resistência de alta temperatura, que podem efetivamente isolar o condutor do ambiente externo e reduzir o vazamento e a interferência do sinal .}}}}}}}

Escudo:Construído com a trança de cobre banhado a prata (SPC) . Esta camada de blindagem bloqueia efetivamente a interferência eletromagnética externa de penetrar no interior do cabo, impedindo o vazamento de sinal interno, garantindo transmissão de sinal estável e intacta .}

Aplicação do produto

Campo Eletrônico Industrial:

Aplicado a equipamentos de automação industrial, como transmissão de sinal de alta frequência em sensores, sistemas de controle industrial e dispositivos de monitoramento, atendendo às necessidades de controle de alta precisão e aquisição de dados em ambientes industriais .

Campo de comunicação:

Usado para testes de produção de dispositivos de comunicação (como telefones celulares, módulos Wi -Fi, módulos GPS, bem como a conexão de sinal entre antenas e módulos . garante a transmissão estável de sinal no DC -3 Banda de frequência para ghz para equipamentos de comunicação sem fio .}}

Notas importantes

1. Para conjuntos de cabos de comprimento personalizado, não se esqueça de deixar suas informações de comprimento na página de checkout;
2. Todos os conjuntos de cabos podem ser fornecidos com pares ou grupos correspondidos em fase; Se você precisar que os cabos sejam correspondidos em fase, envie um email para nós: sales@flexirf.com

Dados de especificação do produto

Configuração

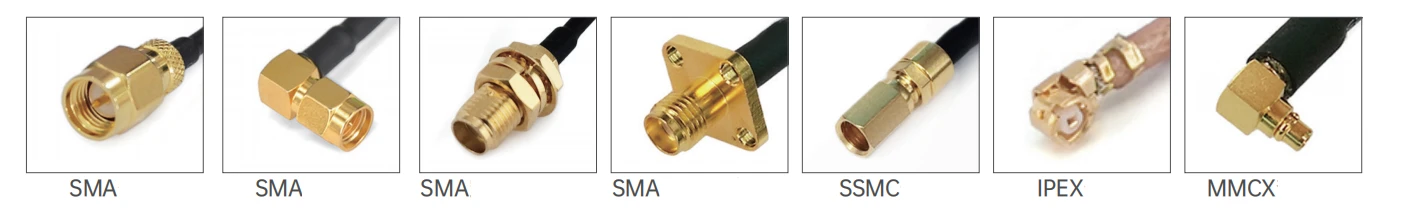

Conector 1 tipo	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Conector 1 impedância	50 ohms
Conector 1 polaridade	Padrão
Tipo de conector 2	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Conector 2 impedância	50 ohms
Polaridade do conector 2	Padrão
Método de montagem do conector	Nenhum
Estilo do corpo do conector	Ângulo reto e reto
Informações sobre materiais
Contato central	Ouro banhado a ouro, berílio cobre em ouro banhado
Contato externo	Brass Bated Gold, Beryllium Copper Gold Passbated, Aço Anterior Passivado
Corpo	Ouro banhado a ouro, ouro de cobre berílio, aço inoxidável passivado
Dielétrico	Ptfe
Dados ambientais
Faixa de temperatura	-40 grau para +165 grau
2011/65/UE (ROHS)	Compatível

Tipo de produto

Conjuntos de cabos da série RG316 RG316 (3GHz)
	Diâmetro do material da estrutura (mm)
	1	Condutor interno	Aço revestido de cobre em prata	7x0.17±0.05
	2	Isolador	Ptfe	1.56±0.05
	3	Blindagem interna	Fio de cobre banhado a prata	1.95±0.05
	4	jaqueta	FEP	2.56±0.13

Atenuação, poder (condição de teste a 20 graus de nível do mar)
Frequência (GHZ)	0.1	0.4	0.9	1.5	2.5
Atenuação (db/m)	0.27	0.54	0.82	1.06	1.39
Poder (W)	340	170	113	88	68

Propriedades elétricas e mecânicas

Frequência (GHZ)

Impedância (ω)

Taxa de transmissão

Capacitância

Blindagem

Temperatura operacional

faixa

Raio mínimo de flexão

Tensão operacional

70%

94pf/m

>70dB

-65 grau ~ +200 grau

15mm

1200V

Foto	Sku	Conector 1	Conector 2	Frequência	Perda de retorno/VSWR
	Frr 3- smmgpf-xxx	SMA masculino	GPO feminino	Dc -3 ghz	1.25

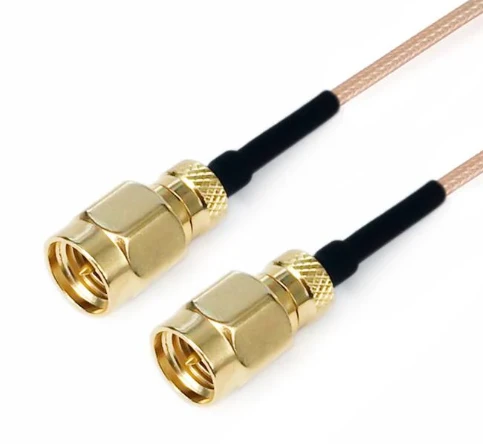

	Frr 3- smmmmm-xxx	SMA masculino	SMA masculino	Dc -3 ghz	1.25

Conjuntos de cabos da série RG178 RG178 (3GHz)
	Diâmetro do material da estrutura (mm)
	1	Condutor interno	Aço revestido de cobre em prata	7x0.102±0.05
	2	Isolador	Ptfe	0.86±0.05
	3	Blindagem interna	Fio de cobre banhado a prata	1.30±0.05
	4	jaqueta	FEP	1.86±0.13

Atenuação, poder (condição de teste a 20 graus de nível do mar)
Frequência (GHZ)	0.1	0.4	1	2	3
Atenuação (db/m)	0.45	0.92	1.45	2.0	2.6
Poder (W)	340	170	113	88	68
