Conectores terminais

This Terminal Connectors boasts outstanding performance. It can efficiently transmit signals across the ultra - wide RF frequency band from DC~110GHz, safeguarding signal integrity to a great extent and significantly reducing signal attenuation and reflection. It features excellent vibration and shock resistance, enabling it to handle complex and harsh environments with facilidade . Além disso, pode suportar inúmeras inserções e remoções, garantindo conexões de alta confiabilidade .

It excels in maintenance convenience, allowing for straightforward replacement and easy disassembly and repair. With a commonly used matching impedance of 50 ohms, it has a low insertion loss, effectively minimizing signal energy loss. It offers a diverse range of port types, including SMA, 2.92mm, 2.4mm, GPO (SMP), GPPO (Mini-SMP) etc., permitindo uma adaptação flexível aos requisitos de vários dispositivos e sistemas de RF.

Os conectores terminais apresentam principalmente um design reto através do design ., no entanto, um subconjunto desses conectores vem em uma configuração angular de 90 graus, oferecendo flexibilidade para atender a vários requisitos de instalação .

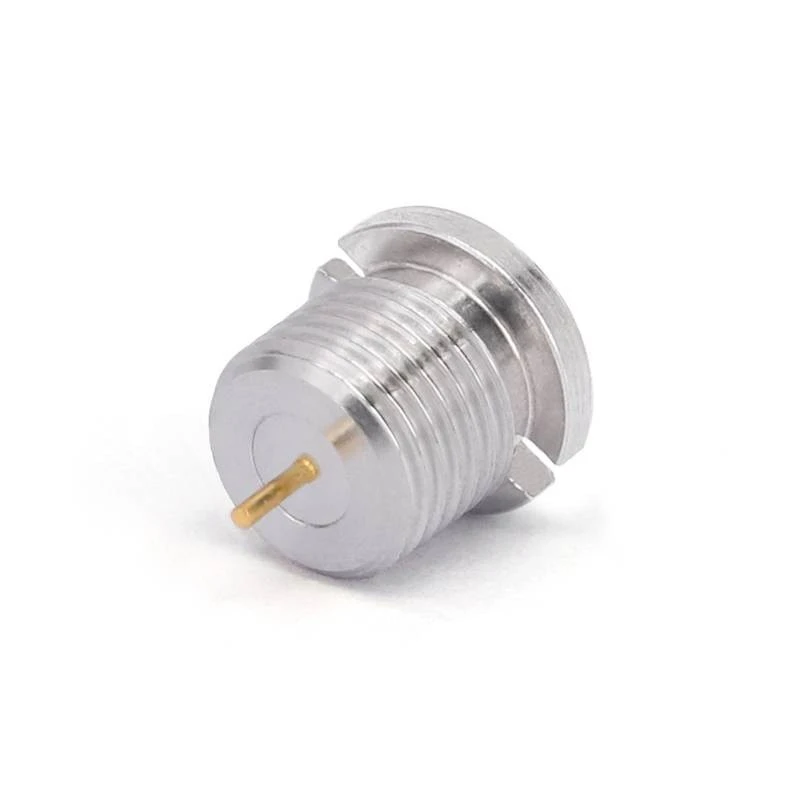

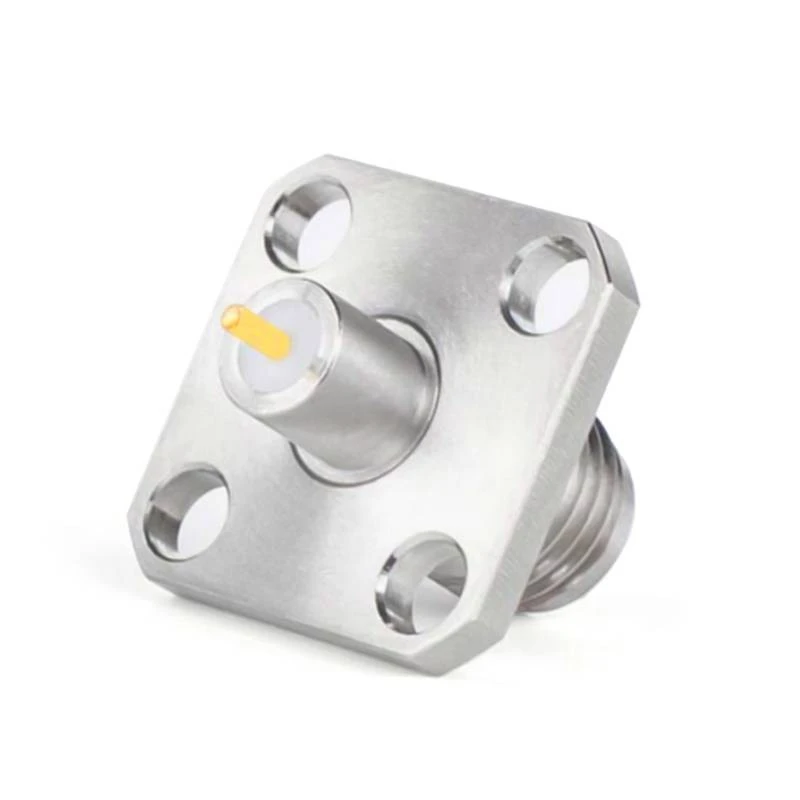

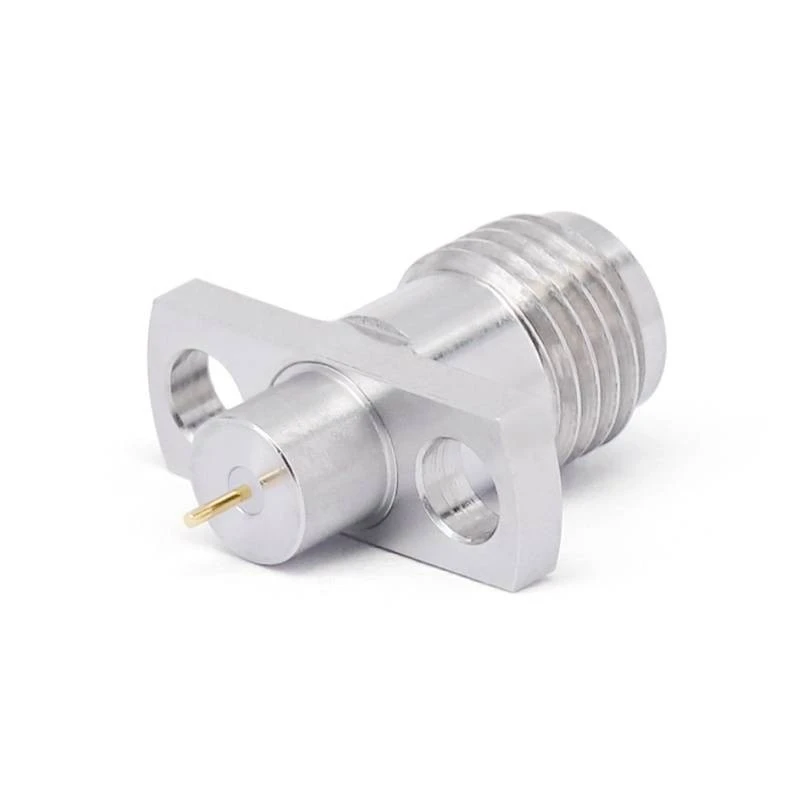

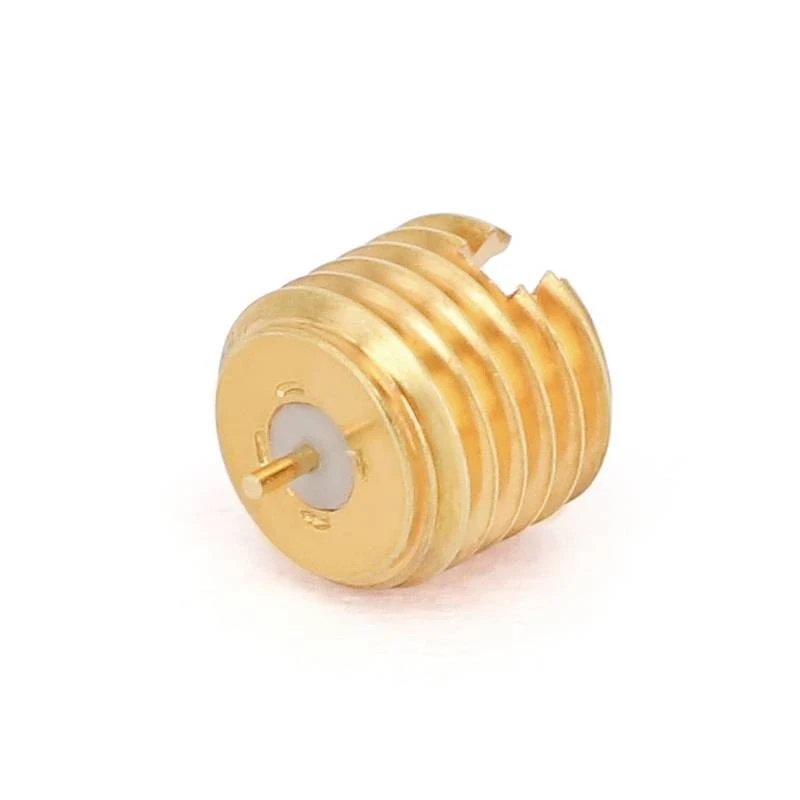

Em termos de instalação, uma variedade de opções está disponível. As flanges de montagem incluem configurações de buraco redondo e buraco quadrado, permitindo uma fixação segura em diferentes arranjos. Além disso, conectores terminais com interfaces de rosca externa proporcionam conexões confiáveis e fácil instalação.

When it comes to interface with enclosures or cavities, terminal connectors support three distinct transition methods. The air - dielectric wall - penetration method ensures efficient signal transmission with minimal interference. The insulating - dielectric wall - penetration option offers enhanced electrical isolation, suitable for applications requiring strict insulation. The metal - Parede dielétrica - o método de penetração fornece blindagem superior e robustez mecânica, ideal para altos - desempenho e ambientes robustos .

With their outstanding performance, these terminal connectors are widely used in the field of communication infrastructure and are indispensable key components of base stations, satellite communication equipment, and wireless local area network (WLAN) systems. In the transceiver systems of various devices, they can efficiently match with RF components such as antennas and various transceiver modules, ensuring the accurate input and output of RF signals and Contribuindo para a operação estável e eficiente de todo o link de comunicação .

Conectores do terminal SMA
Sku	Freqüência	Pino l	Pino d	Vswr	Instalação

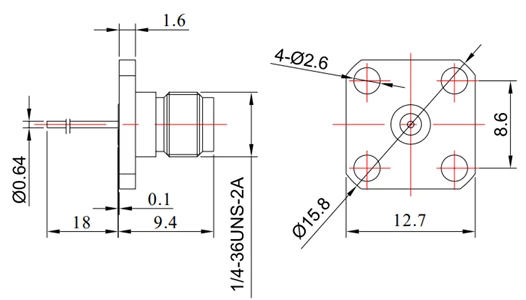

Fr 2- sma-kfd0110	Dc - 26.5 ghz	18mm	0,64mm	1.15	Bloqueio de parafuso

Sku	Freqüência	Pino l	Pino d	Contato d	Vswr	Instalação
Fr 2- sma-kfd0101	Dc - 26.5 ghz	2mm	0,8 mm	4mm	1.15	Bloqueio de parafuso
Sku	Freqüência	Pino l	Pino d	Dielétrico d	Vswr	Instalação
Fr 2- sma-kfd0405a	Dc - 26.5 ghz	1,3 mm	0,4 mm	3,2 mm	1.15	Bloqueio de parafuso

Conectores do terminal SMA
Sku	Freqüência	Pino l	Pino d	Vswr	Instalação

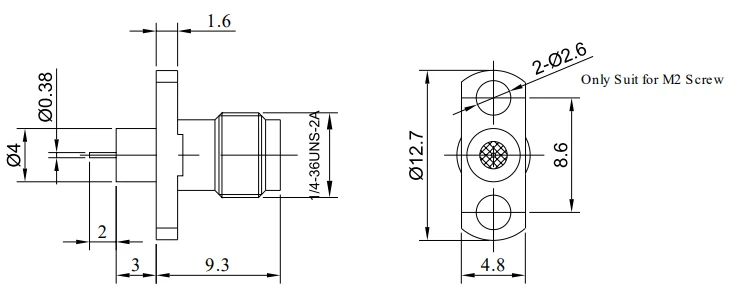

Fr 2- sma-kfd0702	Dc - 26.5 ghz	2mm	0,38 mm	1.15	Bloqueio de parafuso

Conectores de terminais de 2,92 mm
Sku	Freqüência	Pino l	Pino d	Dielétrico d	Vswr	Instalação

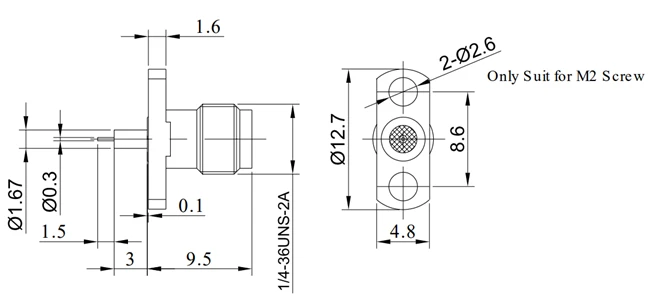

Fr 2-2.92- kfd0705	Dc - 26.5 ghz	1,5 mm	0,30mm	1,67 mm	1.15	Bloqueio de parafuso
Sku	Freqüência	Pino l	Pino d	Contato d	Vswr	Instalação
Fr 2-2.92- kfd0402	Dc - 26.5 ghz	1,5 mm	0,3 mm	4mm	1.15	Bloqueio de parafuso
Sku	Freqüência	Pino l	Pino d	Dielétrico d	Vswr	Instalação
Fr 2-2.92- kfd0405	Dc - 26.5 ghz	1,5 mm	0,3 mm	1,67 mm	1.15	Bloqueio de parafuso

GPO (SMP) e GPPO (Mini-SMP) Conectores
Sku	Freqüência	Pino l	Pino d	Contato d	Vswr	Instalação
Fr 2- gppo (m) -jd 1- f	Dc - 65 ghz	1,8 mm	0,30mm	2,18 mm	1,32@18GHz	De solda
Sku	Freqüência	Pino l	Pino d	Parafuso	Vswr	Instalação

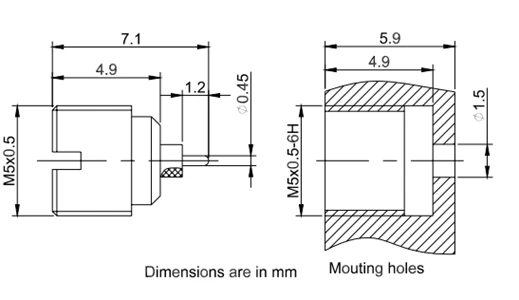

Fr 2- gpo-jyd12g	Dc - 26.5 ghz	1,2 mm	0,45mm	M5*0.5	1.40	Rosca de parafuso
Sku	Freqüência	Pino l	Pino d	Parafuso	Vswr	Instalação
Fr 2- gppo-jyd 2- f	Dc - 40 ghz	1mm	0,3 mm	M4*0.5_6g	1.22	Rosca de parafuso

Conectores do terminal GPO (SMP)
Sku	Freqüência	Pino l	Pino d	Parafuso	Vswr	Instalação
Fr 2- gpo-jyd26ag-l	Dc - 26.5 ghz	2mm	0,45mm	M5*0.5	1.40	Rosca de parafuso
Sku	Freqüência	Pino l	Pino d	Parafuso	Vswr	Instalação
Fr 2- gpo-jyd26g-l	Dc - 40 ghz	2mm	0,7 mm	M5*0.5	1.43	Rosca de parafuso
