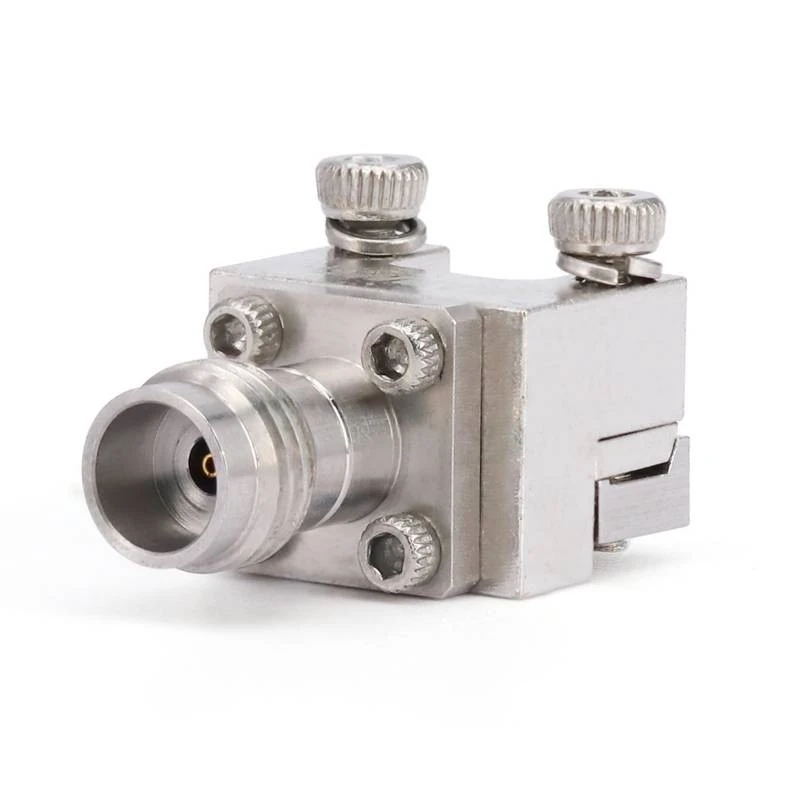

Connectores de lançamento final
Os conectores de lançamento final do Flexirf, disponíveis em variantes de SMA, 2,92 mm, 2,4 mm, 1,85 mm e 1. 0 mm, são projetados para atender aos requisitos mais exigentes em aplicações de alta frequência.
Esses conectores de lançamento final apresentam desempenho elétrico excepcional. Com seu design de engenharia de precisão, eles podem suportar frequências até níveis extremamente altos.
Descrição
Introdução ao produto
Os conectores de lançamento final do Flexirf, disponíveis em variantes de SMA, 2,92 mm, 2,4 mm, 1,85 mm e 1. 0 mm, são projetados para atender aos requisitos mais exigentes em aplicações de alta frequência.
Esses conectores de lançamento final apresentam desempenho elétrico excepcional. Com seu design de engenharia de precisão, eles podem suportar frequências até níveis extremamente altos. Os conectores de 2,92 mm, por exemplo, são capazes de manusear frequências de até 4 0 GHz, enquanto as contrapartes de 2,4 mm podem atingir 50 GHz. Os conectores de 1,85 mm oferecem desempenho excepcional de até 67 GHz e as frequências de 1,0 mm de suporte a 110 GHz. Isso os torna ideais para uso em sistemas de comunicação sem fio avançados, aplicativos aeroespaciais e de defesa e transferência de dados de alta velocidade.

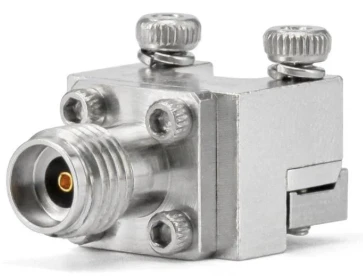

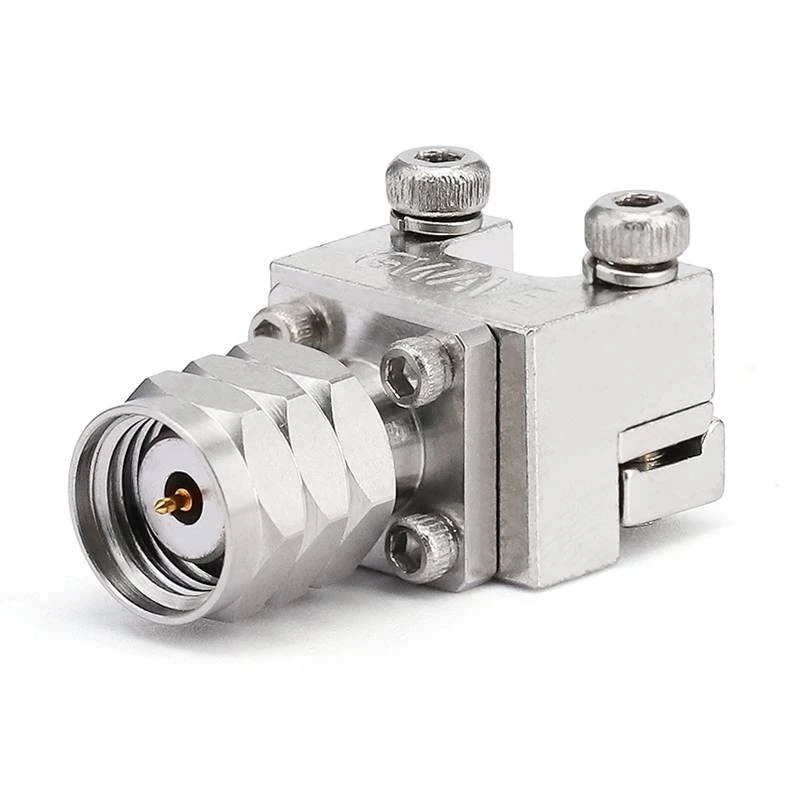

Estilo do corpo do produto

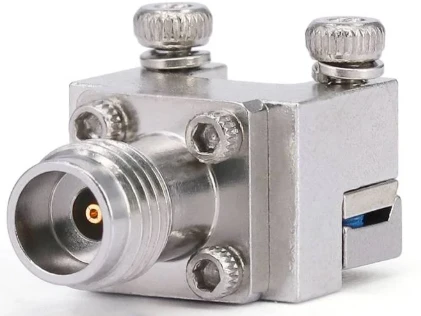

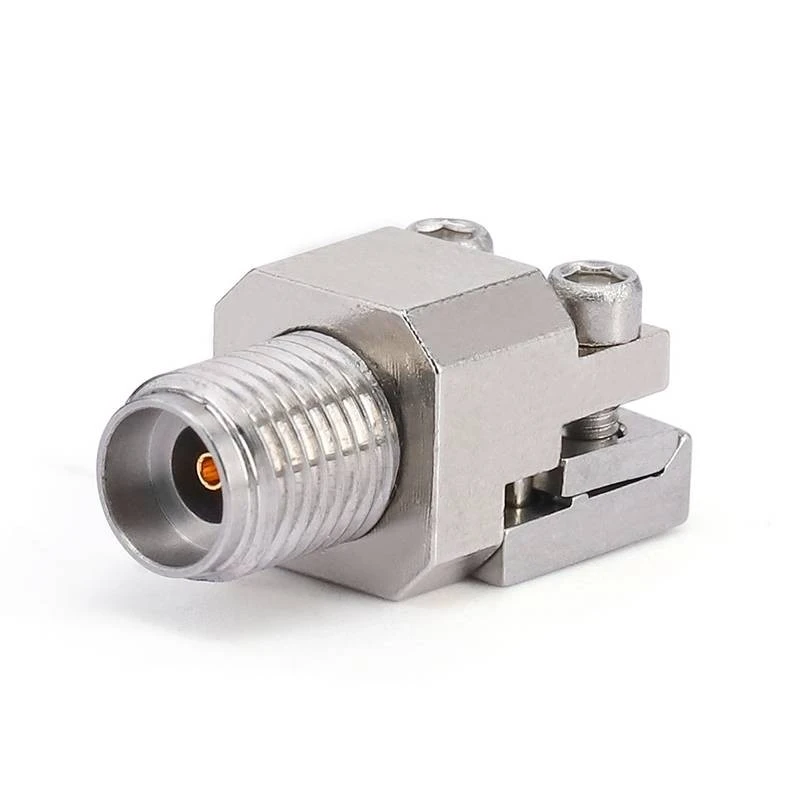

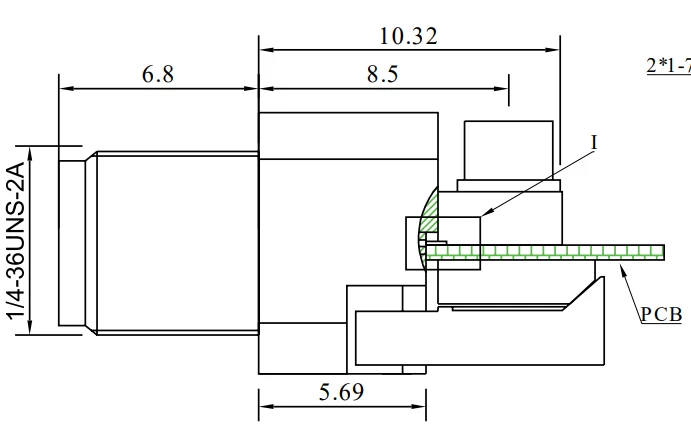

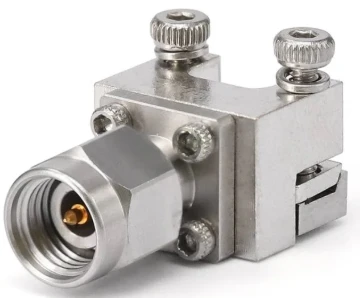

Lançamento final do conector Solderless para PCB, o pino central tem diâmetro {{0}}. 23mm, 0. 3mm e 0,51mm. Este conector possui um corpo de bronze tri-metal e garante um excelente desempenho de microondas com baixa perda de inserção e VSWR de 1,35. Este conector é fabricado com precisão para indústrias de RF, como militar e espaço. Construídos com materiais de alta qualidade, seu design compacto e leve também os torna adequados para aplicações onde espaço e peso são fatores críticos.
Aplicação do produto
Os conectores sem soldas de lançamento final encontram extensas aplicações em diversos campos. No campo das telecomunicações, eles desempenham um papel crucial na transmissão de dados de alta velocidade, garantindo a transferência perfeita de energia de microondas de cabos coaxiais para circuitos de PCB. Nos sistemas de radar, esses conectores são utilizados para sinais de transição com alta integridade, permitindo a detecção e rastreamento precisos dos alvos. Sua capacidade de minimizar as reflexões os torna ideais para esta aplicação, onde a recepção e a transmissão precisas de sinal são Vita.
Perguntas frequentes sobre compras
Dados de especificação do produto
|
Configuração |
|
| Tipo de conector |
SMA/2,92mm/2,4 mm/1,85 mm |
|
Impedância do conector |
50 ohms |
|
Polaridade do conector |
Padrão |
|
Método de montagem do conector |
Flange de 2 orifícios |
|
Tipo de interface do conector 2 |
{{0}}. Pino de 30 mm / 0,51 mm |
|
Método de anexo |
Contato |
|
Informações sobre materiais |
|
|
Contato central |
Cube Gold Bated |
|
Contato externo |
Aço inoxidável |
|
Corpo |
Brass trimetal plaqueado |
|
Dielétrico |
Peek/ptfe |
|
Dados ambientais |
|
|
Faixa de temperatura |
-55 grau para +165 grau |
|
2011/65/UE (ROHS) |
Compatível |
Tipo de produto
|
Tipo de conector |
Desenho |
Sku |
Diâmetro do pino |
Freqüência |
Vswr |
Espaçamento do orifício de montagem |
|
|

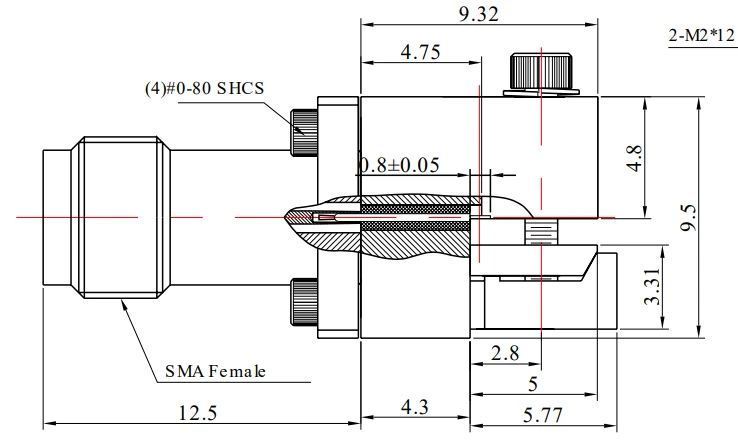

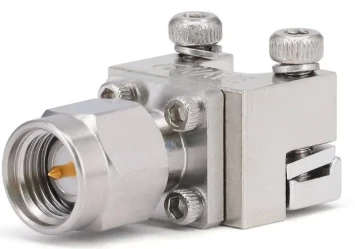

SMA |
|
|

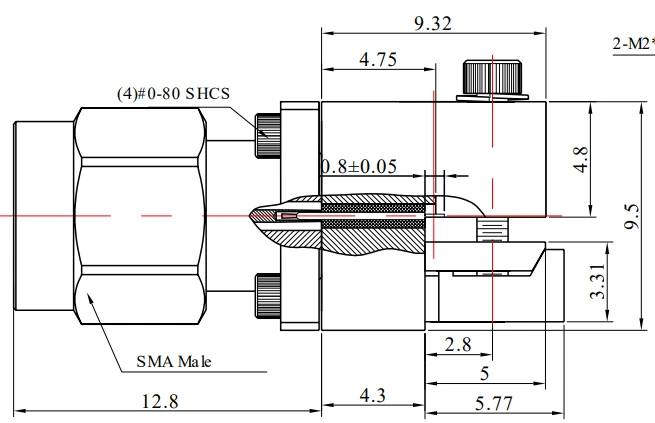

Fr 2- sma-kfd0830 |
0. 30mm |
Dc -26. 5ghz |
1.25 |
9,5 mm |
|
Fr 2- sma-kfd0851 |
0. 51mm |
Dc -26. 5ghz |
1.25 |
9,5 mm |
|||
|
|
|

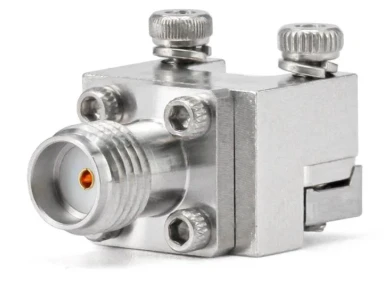

Fr 2- sma-jfd0830 |
0. 30mm |
Dc -26. 5ghz |
1.25 |
9,5 mm |
|
|
Fr 2- sma-jfd0851 |
0. 51mm |
Dc -26. 5ghz |
1.25 |
9,5 mm |
|||
|
Tipo de conector |
Desenho |
Sku |
Diâmetro do pino |
Freqüência |
Vswr |
Espaçamento do orifício de montagem |
|
|

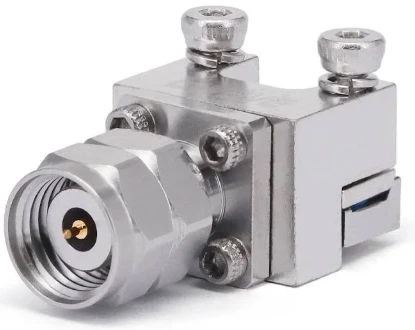

2,92mm |
|
|

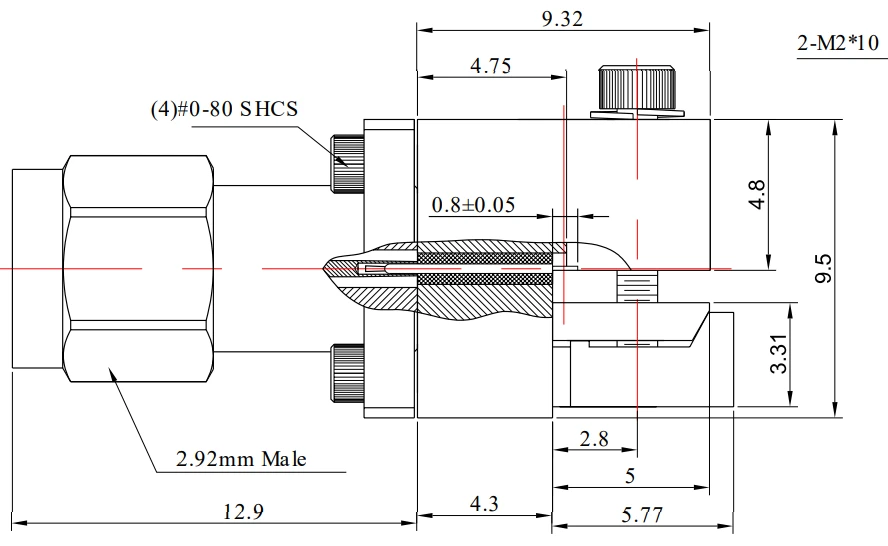

Fr 2-2. 92- kfd0830 |
0. 30mm |
Dc -40 ghz |
1.30 |
9,5 mm |
|
Fr 2-2. 92- kfd0851 |
0. 51mm |
Dc -40 ghz |
1.30 |
9,5 mm |
|||
|
|
|
Fr 2-2. 92- kfd0923 |
0. 23mm |
Dc -40 ghz |
1.30 |
5,84 mm |
|
|
|
|

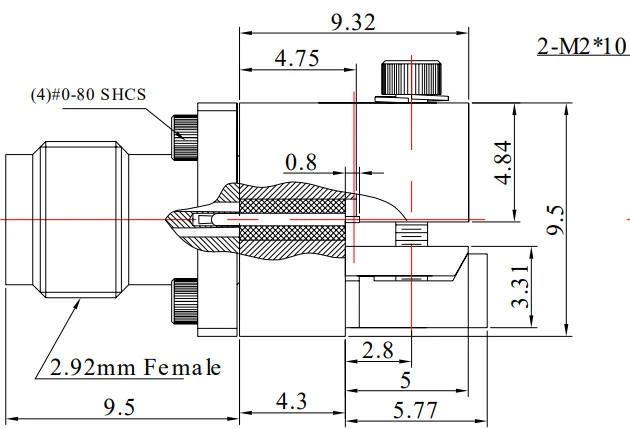

Fr 2-2. 92- jfd0830 |
0. 30mm |
Dc -40 ghz |
1.30 |
9,5 mm |
|
|
Fr 2-2. 92- jfd0851 |
0. 51mm |
Dc -40 ghz |
1.30 |
9,5 mm |
|||
|
Tipo de conector |
Desenho |
Sku |
Diâmetro do pino |
Freqüência |
Vswr |
Espaçamento do orifício de montagem |
|
|

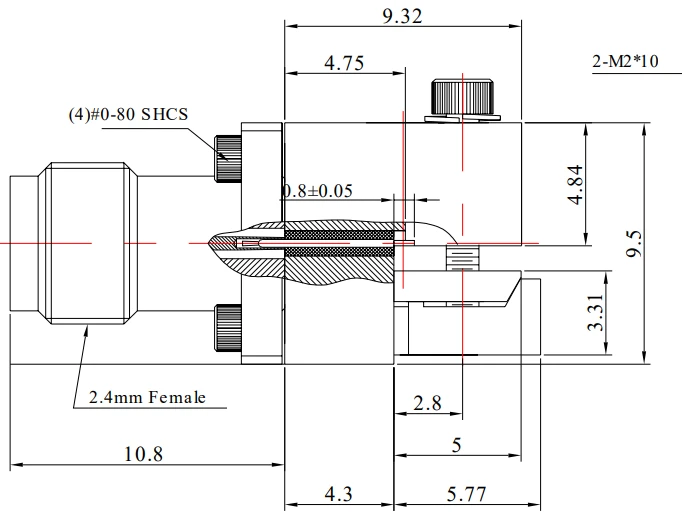

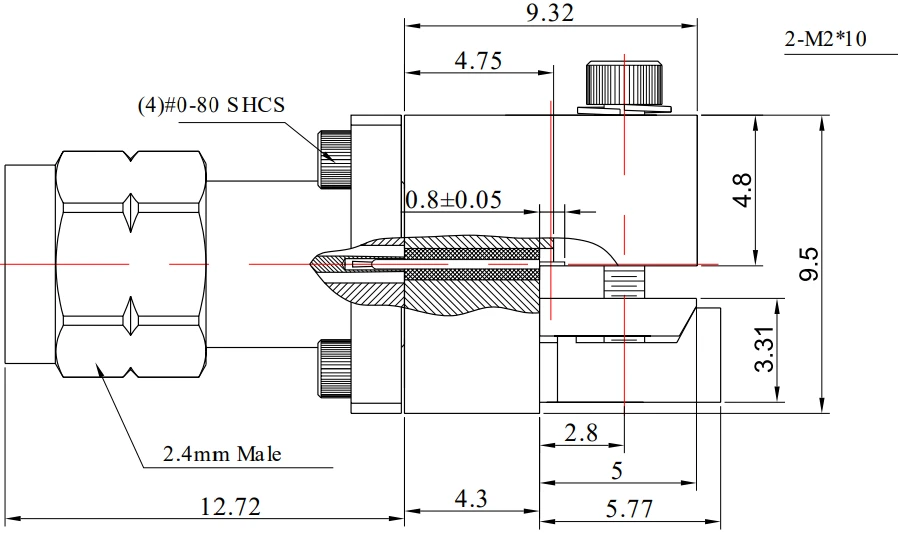

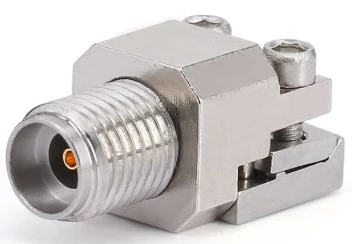

2,4 mm |
|
|
Fr 2-2. 4- kfd0830 |
0. 30mm |
Dc -50 ghz |
1.30 |
9,5 mm |
|
Fr 2-2. 4- kfd0851 |
0. 51mm |
Dc -50 ghz |
1.30 |
9,5 mm |
|||
|
|
|
Fr 2-2. 4- jfd0830 |
0. 30mm |
Dc -50 ghz |
1.30 |
9,5 mm |
|
|
Fr 2-2. 4- jfd0851 |
0. 51mm |
Dc -50 ghz |
1.30 |
9,5 mm |
|||
|
Tipo de conector |
Desenho |
Sku |
Diâmetro do pino |
Freqüência |
Vswr |
Espaçamento do orifício de montagem |
|
|

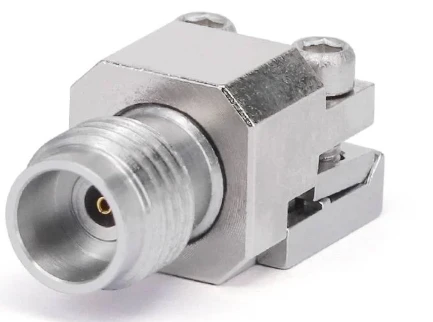

1,85 mm |
|
|
Fr 2-1. 85- kfd0830 |
0. 30mm |
Dc -65 ghz |
1.35 |
9,5 mm |
|
Fr 2-1. 85-- kfd0851 |
0. 51mm |
Dc -65 ghz |
1.35 |
9,5 mm |
|||
|
|
|
Fr 2-1. 85- kfd0923 |
0. 23mm |
Dc -65 ghz |
1.35 |
5,84 mm |
|
|
|
|
Fr 2-1. 85-- jfd0830 |
0. 30mm |
Dc -65 ghz |
1.35 |
9,5 mm |
|
|
Fr 2-1. 85-- jfd0851 |
0. 51mm |
Dc -65 ghz |
1.35 |
9,5 mm |
|||
