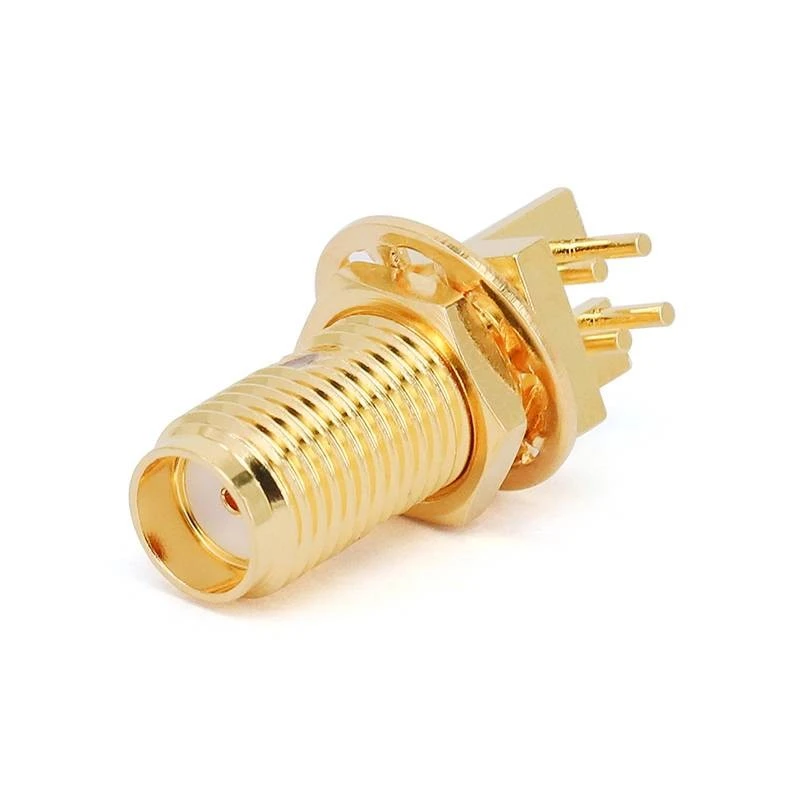

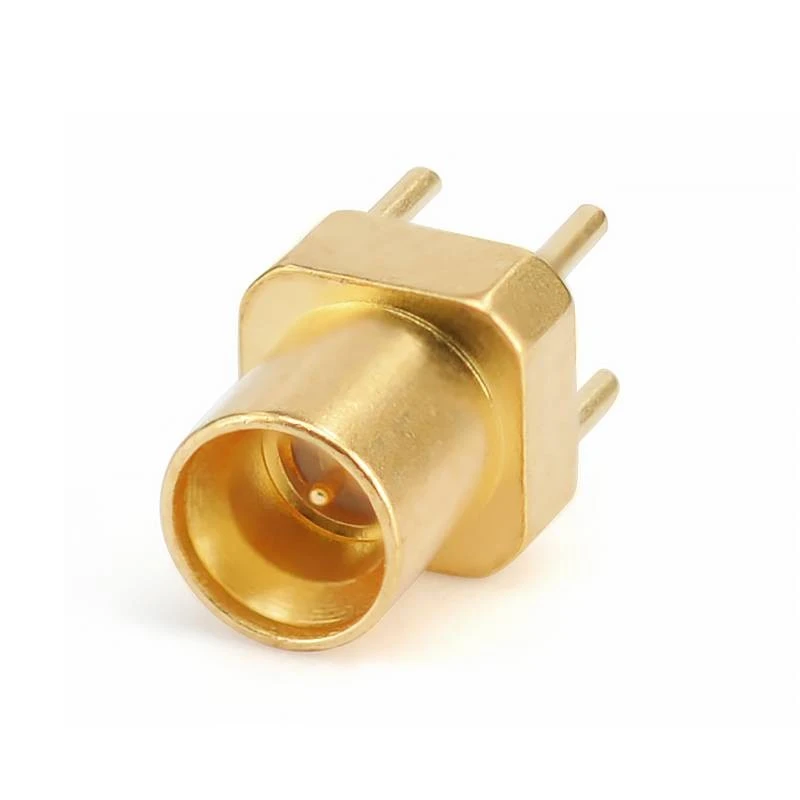

Pcb connectors 5
Pcb connectors 6

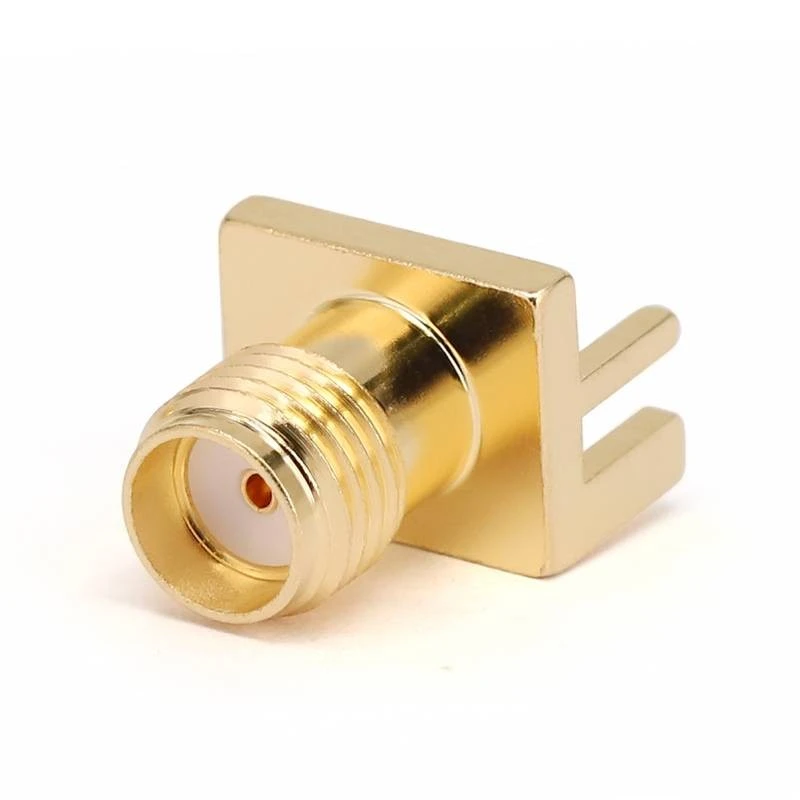

Pcb connectors 7

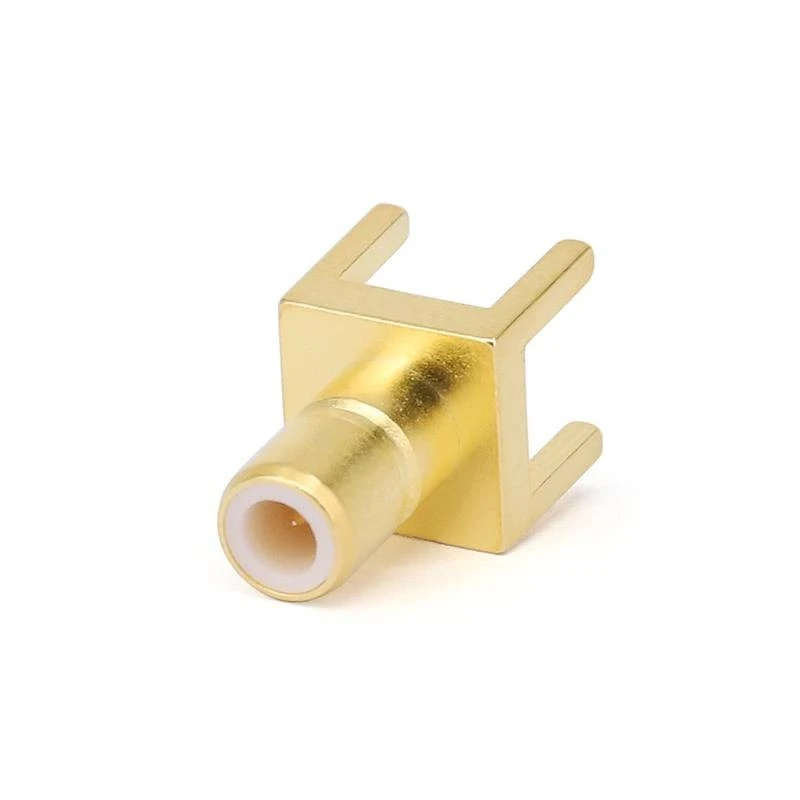

Pcb connectors 8

Conectores de PCB

Os conectores de PCB RF, que são a abreviação de "conectores de placa de circuito impressos de radiofrequência", são componentes elétricos profissionais . são projetados para obter uma conexão confiável entre os cabos coaxiais e os fios de circuito imprimidos (PCBs) . os conectores desempenham um fluxo de um roldano crucial na ruptura interna de um rolo interruptor cenários .

Enviar inquérito

Descrição

Introdução ao produto

Os conectores RF PCB são normalmente projetados com impedâncias características de 50 ou 75 ohms . essa correspondência precisa de impedância é de extrema importância, à medida que se alinha com a impedância das linhas de transmissão . incompatibilidade imedância pode levar a reflexões de sinal severo, resultante. degradante e degradação. degradação », a perda de sinalização. a degradação (3}}} degradação», a perda de sinal de. a degradação (3}}} degradação », a perda de sinalização. a degradação», a perda de sinalização (3}}} degradação… - Sinais de frequência . Alguns modelos são capazes de operar em frequências de até 110 GHz ou até mais . apresentam baixa perda de inserção, o que significa que a força do sinal permanece relativamente estável à medida que o sinal passa pelos conectores .}

Estilo do corpo do produto

O Flexirf's possui ampla variedade de tipos de porta para conectores de PCB . comumente usados incluem SMA, 2 . 92mm, SSMC, SMB, MMCX, MCX, SMP e SSMP ., podemos selecionar o cenário adequado.

Eles vêm em diferentes estilos de montagem, inclusive através da montagem de orifícios, montagem na superfície e montagem de borda ., isso permite fácil integração em diferentes layouts de PCB ., por exemplo, adem, que se pode ser soldado diretamente sobre os conectores RF montados diretamente sobre os dispositivos eletrônicos de compactos », como podem ser soldados diretamente sobre os dispositivos eletrônicos de compacto»

Aplicação do produto

Os conectores de PCB RF são amplamente utilizados em estações de base móveis, onde garantem a transmissão eficaz de sinais de alta frequência entre a antena e a PCB . em equipamentos médicos, como RM (ressonância magnética), as máquinas INSTIMENT »INSTIMENTE INSTRATIVEM EM INFORMAÇÃO EM INFORMAÇÃO EM INFORMAÇÃO EM INFORMAÇÃO EM INFORMAÇÃO EM INFORMANTE EM INFORMAÇÃO EM INFORMANTE (RF PCB são usadas para transmissões de transmissões - Os conectores de PCB são usados em aplicativos como sistemas de radar automotivo para funções como controle de cruzeiro adaptável .

Perguntas frequentes sobre compras

Qual caminho de remessa você pode fornecer?

Podemos fornecer remessa por mar, por via aérea e por expresso .

Qual é o seu serviço pós-venda?

Nosso período de garantia de qualidade é um ano . Qualquer problema de qualidade será resolvido para satisfações do cliente .

Dados de especificação do produto

Configuração
Tipo de conector	SMA/2,92mm/2,4mm/1,85 mm/gpo
Impedância do conector	50 ohms
Polaridade do conector	Padrão
Método de montagem do conector	Flange reto/ 2 orifício/ flange de 4 orifícios
Método de anexo	Contato
Informações sobre materiais
Contato central	Cube Gold Bated
Contato externo	Brass ouro banhado
Corpo	Brass Gold Plated & Stainless Steel
Dielétrico	PEI/PTFE
Dados ambientais
Faixa de temperatura	-55 grau para +165 grau
2011/65/UE (ROHS)	Compatível

Tipo de produto

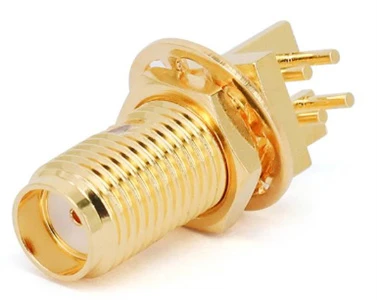

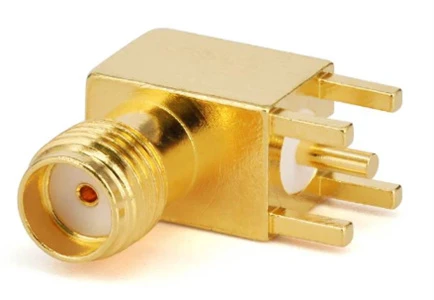

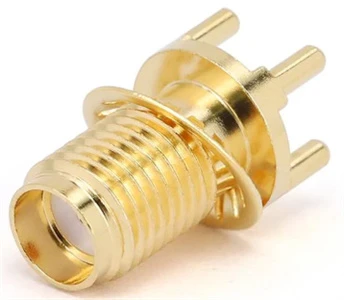

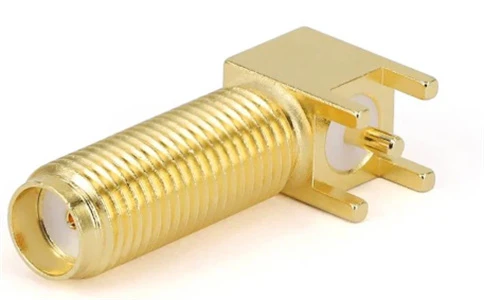

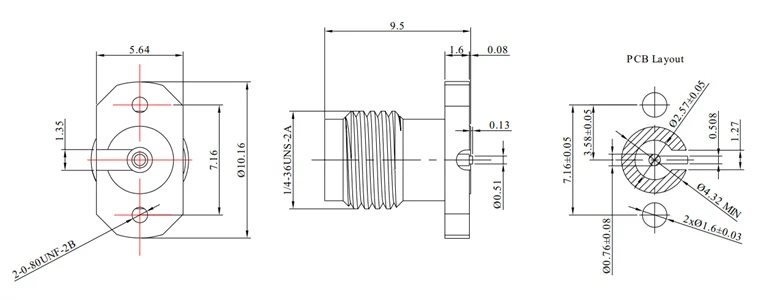

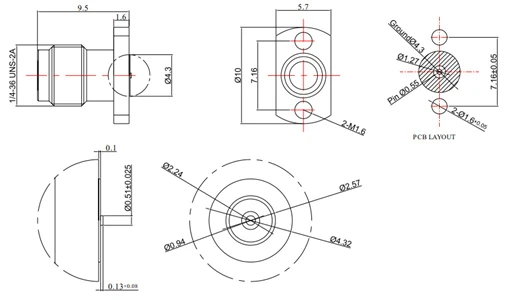

Conectores SMA PCB

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal

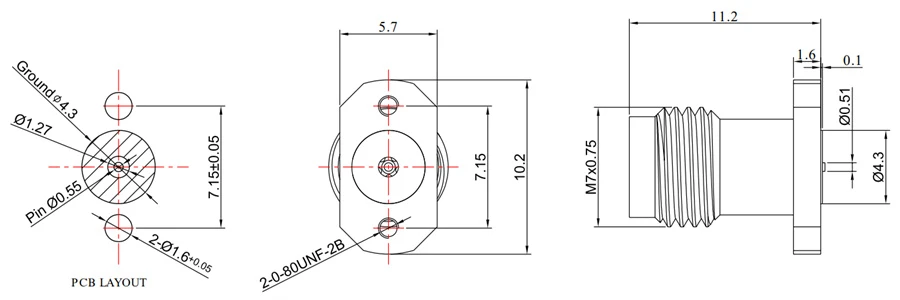

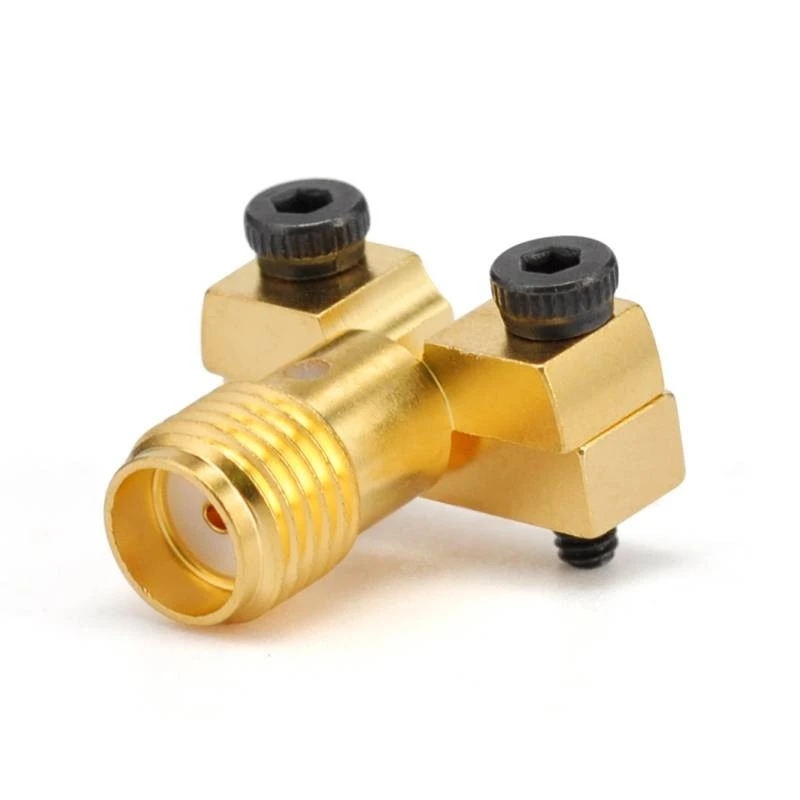

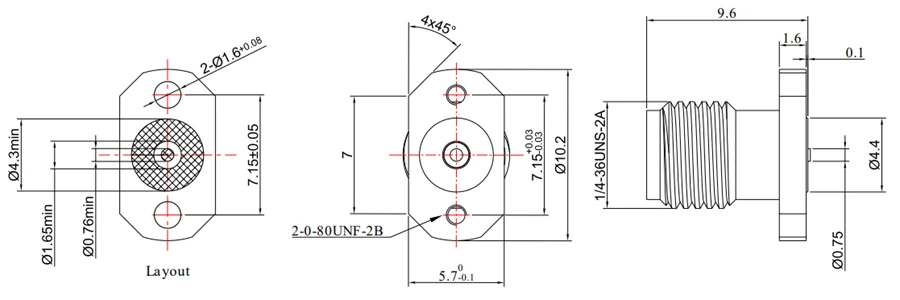

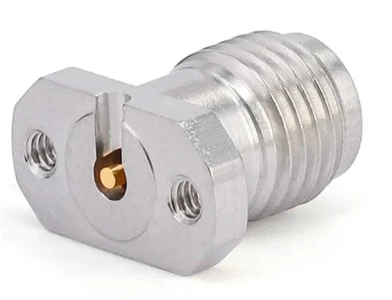

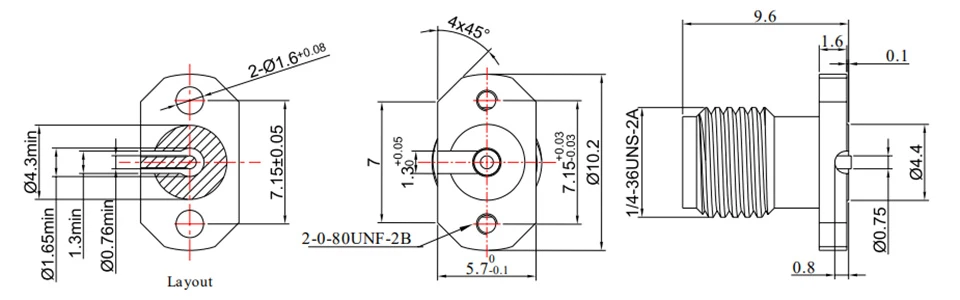

Fr 2- sma-kfd 216-4	Dc - 26.5 ghz	1.20	Fixação de parafuso	Aço inoxidável	Sinal de superfície

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2- sma-kfd216	Dc - 26.5 ghz	1.20	Fixação de parafuso	Aço inoxidável	Sinais médios e inferiores

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2- sma-khd 104-1	Dc - 12.4 ghz	1.20	Solda de cartucho	Brass ouro banhado	N / D

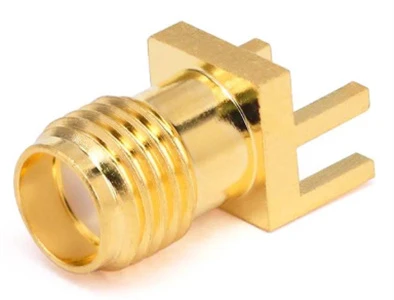

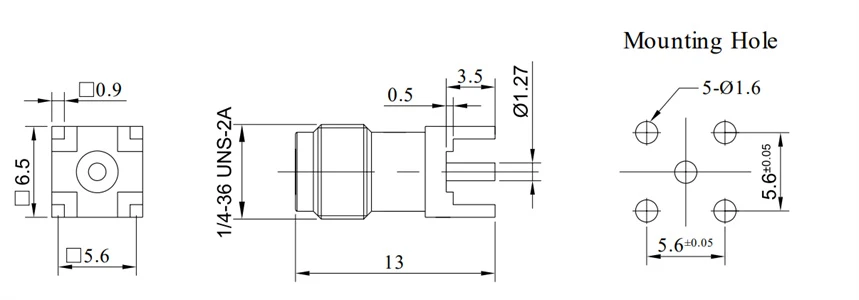

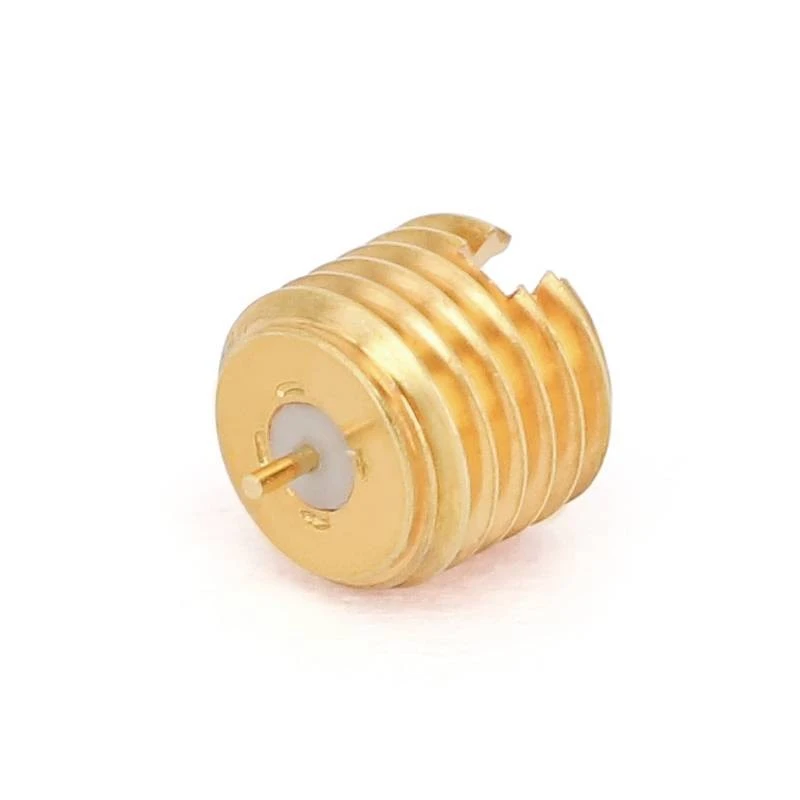

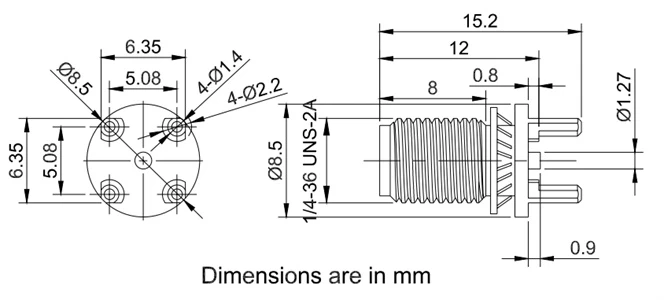

Conectores SMA PCB

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2- sma-khd100	Dc - 18 ghz	1.25	Solda de cartucho	Brass ouro banhado	N / D

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal

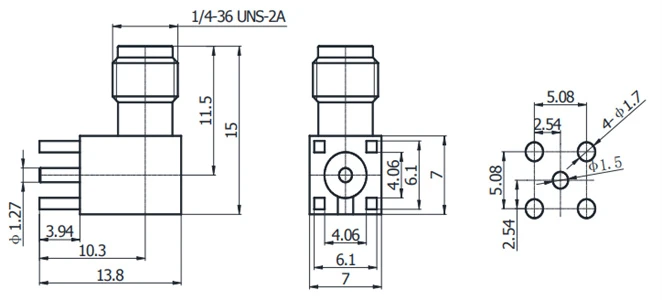

Fr 2- sma-kwhd	Dc - 6 ghz	1.25	Solda de cartucho	Brass ouro banhado	N / D

Conectores SMA PCB

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2- sma-kwhd10	Dc - 6 ghz	1.25	Solda de cartucho	Brass ouro banhado	N / D

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2- sma-kwhd17	Dc - 6 ghz	1.25	Solda de cartucho	Brass ouro banhado	N / D

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2- sma-kwhd11	Dc - 6 ghz	1.25	Solda de cartucho	Brass ouro banhado	N / D

Conectores SMA PCB

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal

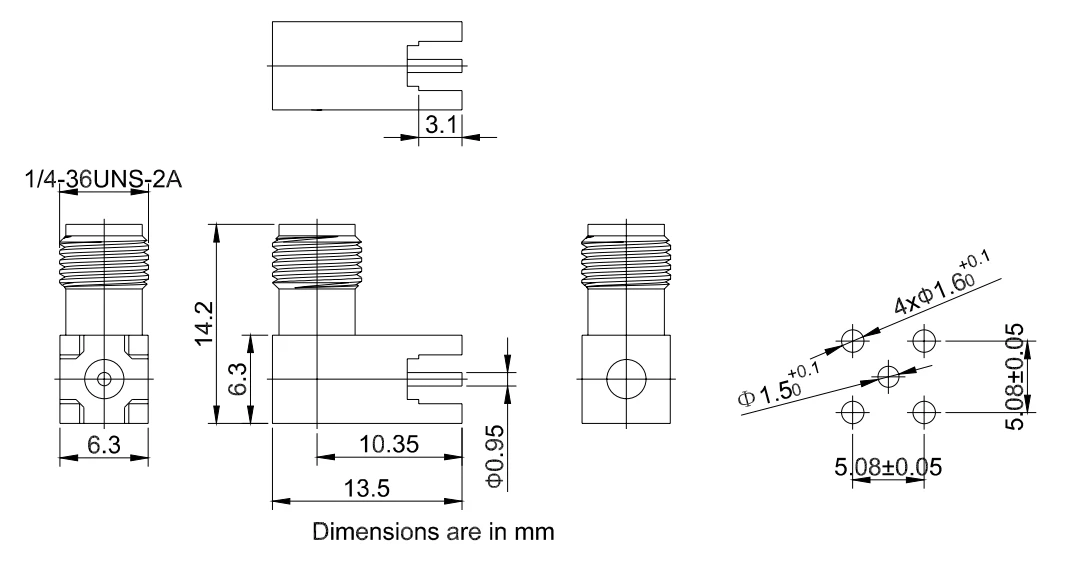

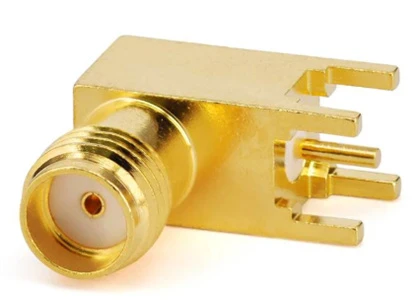

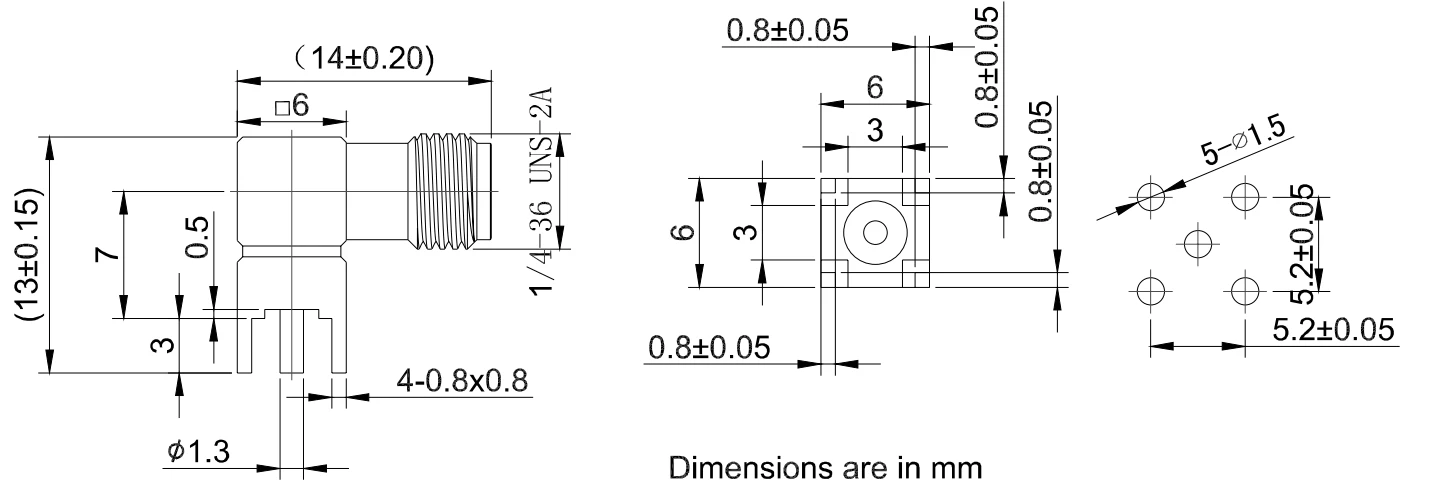

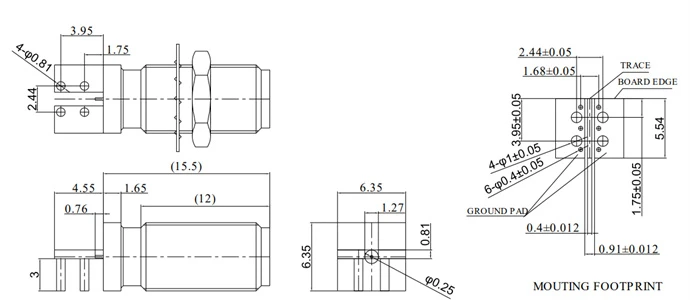

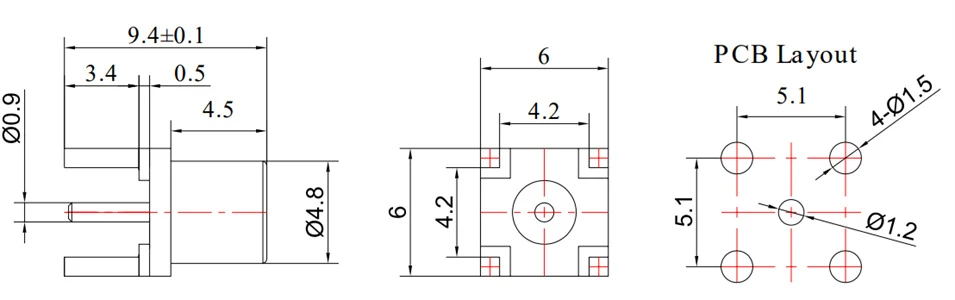

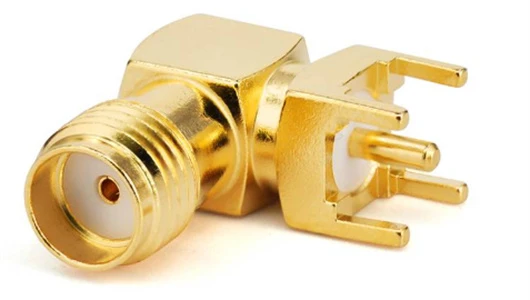

Fr 2- sma-khd201a	Dc - 6 ghz	1.25	Solda de cartucho horizontal	Brass ouro banhado	N / D

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2- sma-kwhd17	Dc - 6 ghz	1.25	Solda de cartucho	Brass ouro banhado	N / D

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal

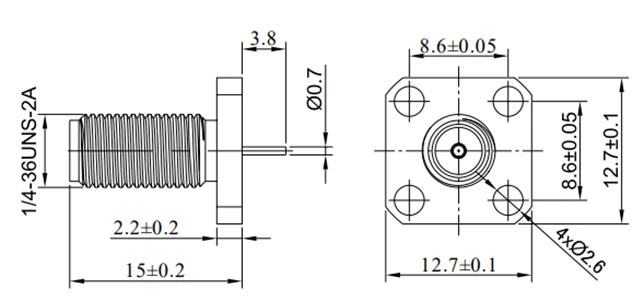

Fr 2- sma-kyfd0101	Dc - 6 ghz	1.25	Fixação de parafuso	Brass ouro banhado	N / D

Conectores SMA PCB

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2- sma-kyhd321	Dc - 26.5 ghz	1.30	Solda de cartucho	Brass ouro banhado	N / D

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2- sma-khd	Dc - 6 ghz	1.25	Solda de cartucho	Brass ouro banhado	N / D

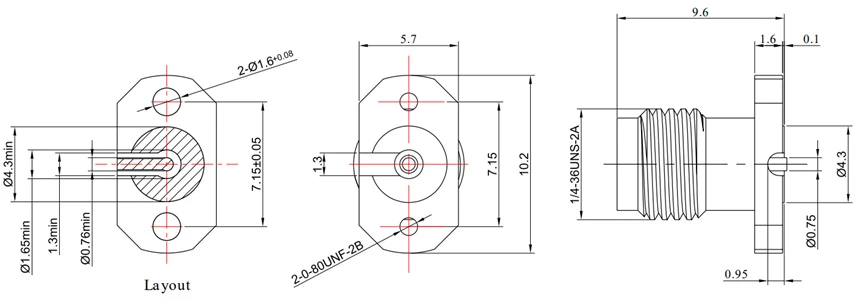

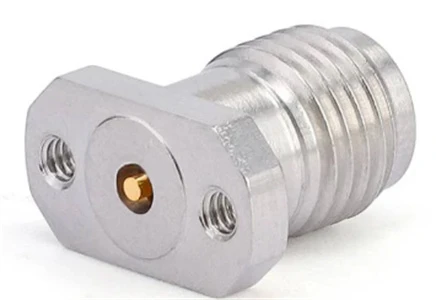

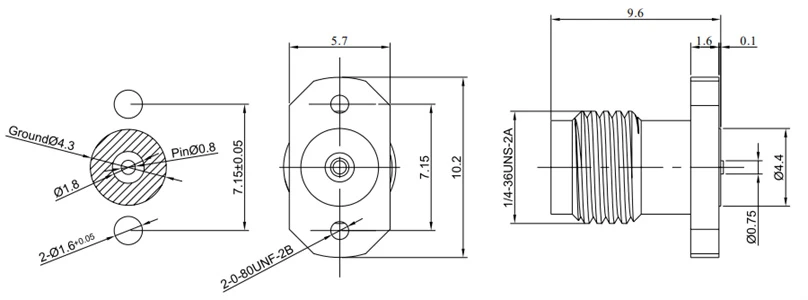

Conectores de PCB de 2,92 mm

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2-2.92- kfd216	Dc - 40 ghz	1.25	Fixação de parafuso	Aço inoxidável	Sinal de superfície

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2-2.92- kfd 216-1	Dc - 40 ghz	1.25	Fixação de parafuso	Aço inoxidável	Sinais médios e inferiores

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal

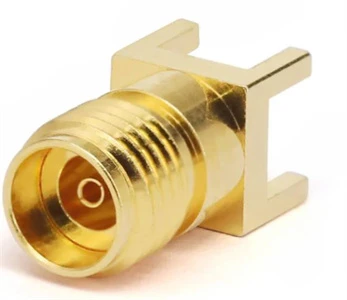

Fr 2-2.92- khd100	Dc - 40 ghz	1.25	Solda de cartucho	Brass ouro banhado	N / D

Conectores de PCB de 3,5 mm

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2-3.5- kfd216	Dc - 26.5 ghz	1.25	Fixação de parafuso	Aço inoxidável	Sinal de superfície

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2-3.5- kfd 216-1	Dc - 26.5 ghz	1.25	Fixação de parafuso	Aço inoxidável	Sinais médios e inferiores

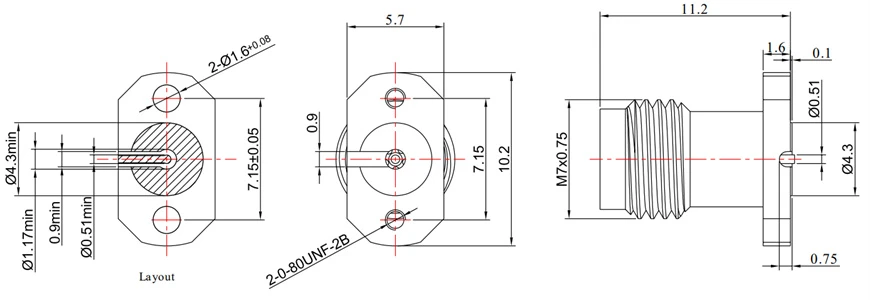

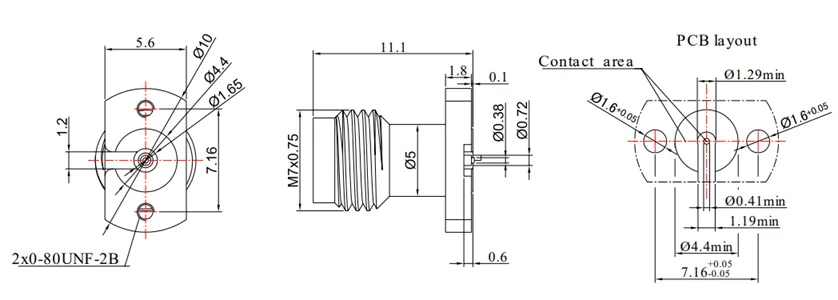

Conectores de PCB de 2,4 mm

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2-2.4- kfd216	Dc - 50 hz	1.25	Fixação de parafuso	Aço inoxidável	Sinal de superfície

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2-2.4- kfd 216-1	Dc - 50 hz	1.25	Fixação de parafuso	Aço inoxidável	Sinais médios e inferiores

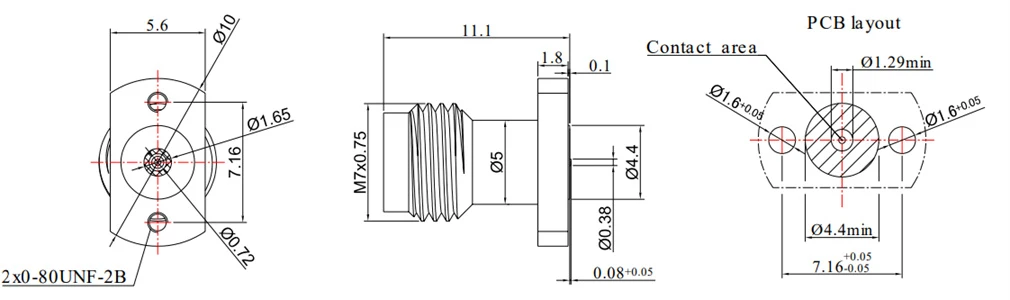

Conectores de PCB de 1,85 mm

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2-1.85- kfd216	Dc - 67 hz	1.30	Fixação de parafuso	Aço inoxidável	Sinal de superfície

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2-2.4- kfd 216-1	Dc - 50 hz	1.30	Fixação de parafuso	Aço inoxidável	Sinais médios e inferiores

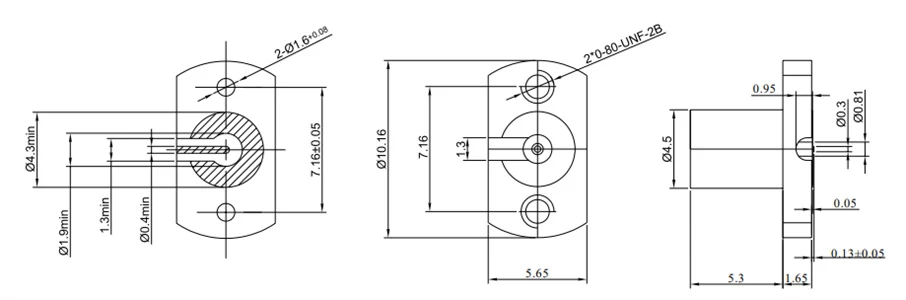

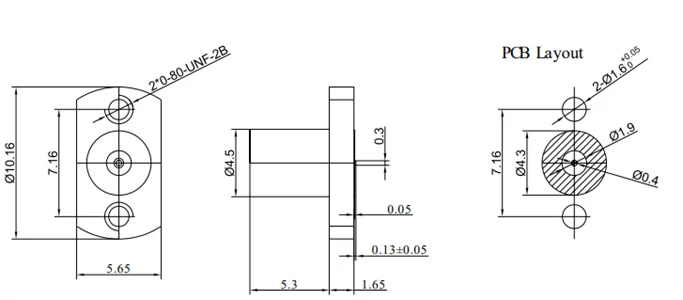

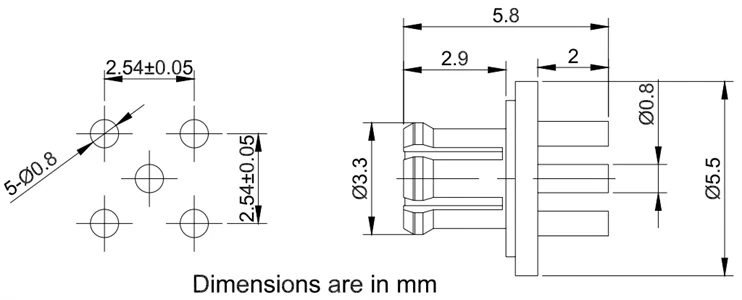

Conectores PCB GPO (SMP)

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2- gpo-jfd216	Dc - 40 ghz	1.50	Fixação de parafuso	Aço inoxidável	Sinal de superfície

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2- gpo-jfd 216-1	Dc - 40 ghz	1.50	Fixação de parafuso	Aço inoxidável	Sinais médios e inferiores

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal

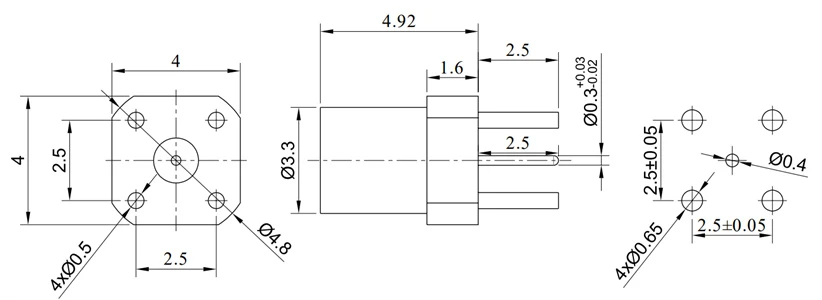

Fr 2- gpo-khd	Dc - 18 hz	1.25	Solda de cartucho	Brass ouro banhado	N / D

Conectores PCB GPO (SMP)

Sku	Freqüência	Vswr	Instalação	Material	Tipo de interface
Fr 2- gpo-jhd15	Dc - 40 ghz	1.50	Solda de cartucho	Brass ouro banhado	Detido limitado

Sku	Freqüência	Vswr	Instalação	Material	Tipo de interface
Fr 2- gpo-jfd 246- f	Dc - 26.5 ghz	1.45	Fixação de parafuso	Brass ouro banhado	Detido completo

Sku	Freqüência	Vswr	Instalação	Material	Tipo de interface
Fr 2- gpo-jhd 23- f	Dc - 26.5 ghz	1.45	Cartucho e solda de superfície	Brass ouro banhado	Detido completo

Conectores PCB GPO (SMP)

Sku	Freqüência	Vswr	Instalação	Material	Tipo de interface
Fr 2- gpo-jhd 23- l	Dc - 26.5 ghz	1.45	Cartucho e solda de superfície	Brass ouro banhado	Detido limitado

Sku	Freqüência	Vswr	Instalação	Material	Tipo de interface
Fr 2- gpo-jhd 23- s	Dc - 26.5 ghz	1.45	Cartucho e solda de superfície	Brass ouro banhado	Suave

Sku	Freqüência	Vswr	Instalação	Material	Tipo de interface
Fr 2- gpo-jhd 2- s	Dc - 26.5 ghz	1.45	Solda de cartucho	Brass ouro banhado	Suave

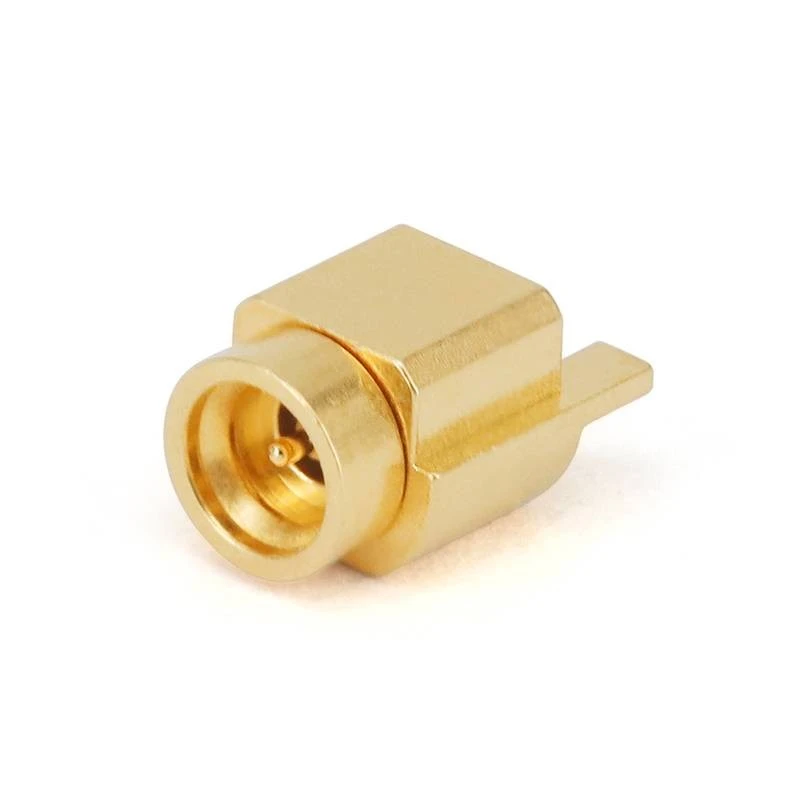

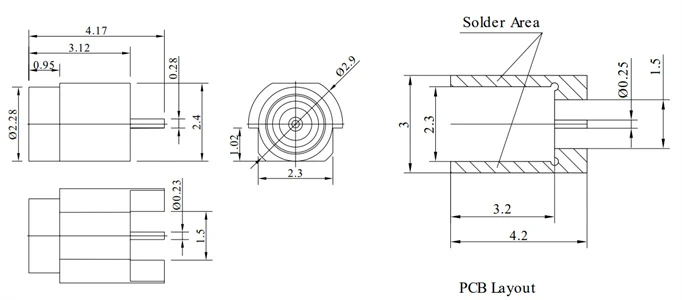

Conectores PCB GPPO (Mini-SMP)

Sku	Freqüência	Vswr	Instalação	Material	Tipo de interface
Fr 2- gppo-jhd 1- s	Dc - 65 ghz	1.57@40G	Solda de superfície	Brass ouro banhado	Suave

Sku	Freqüência	Vswr	Instalação	Material	Tipo de interface
Fr 2- gppo-jhd1	Dc - 65 ghz	1.57@40G	Solda de superfície	Brass ouro banhado	Detido completo

Sku	Freqüência	Vswr	Instalação	Material	Tipo de interface

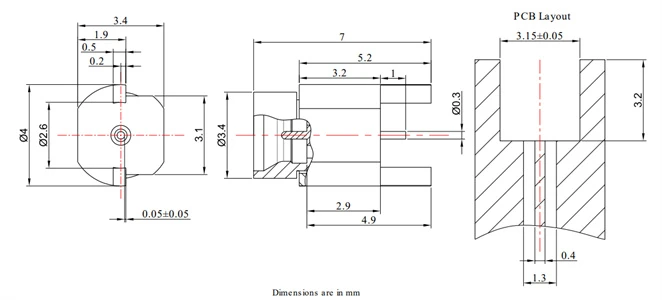

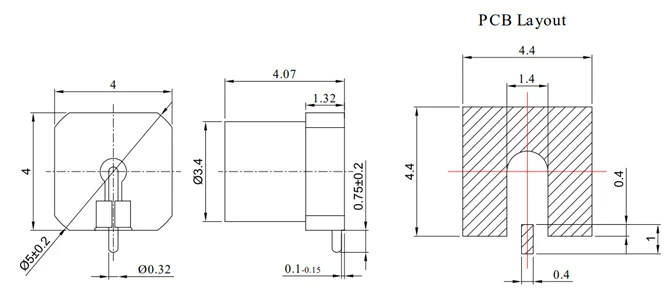

Fr 2- gppo-jhd20r	Dc - 40 ghz	1.25	Soldagem na superfície horizontal	Brass ouro banhado	Suave

GPPO (Mini-SMP) e G3PO (SMPS) conectores de PCB

Sku	Freqüência	Vswr	Instalação	Material	Tipo de interface
Fr 2- gppo-jhd-s	Dc - 40 ghz	1.50	Solda de cartucho	Brass ouro banhado	Suave

Sku	Freqüência	Vswr	Instalação	Material	Tipo de interface

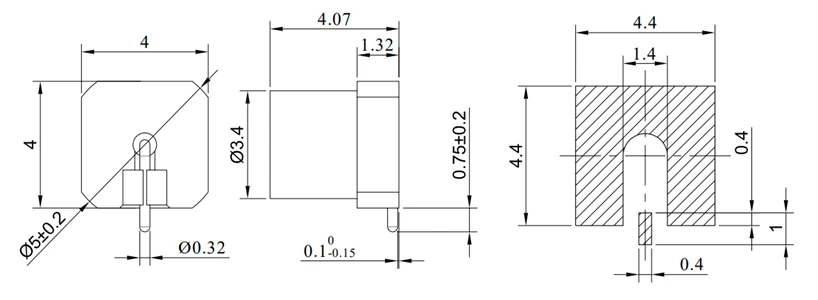

Fr 2- g3po-jhd 10-1	Dc - 100 ghz	1.70	Soldagem na superfície horizontal	Brass ouro banhado	Suave

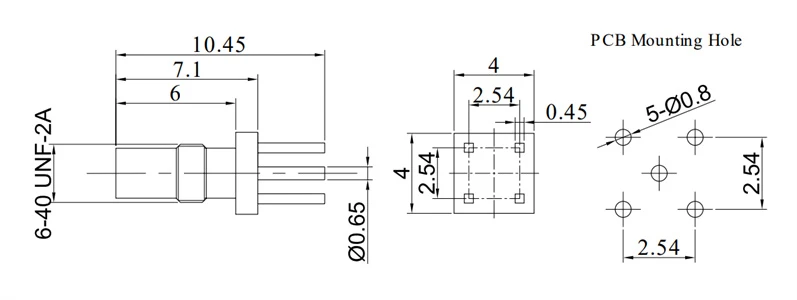

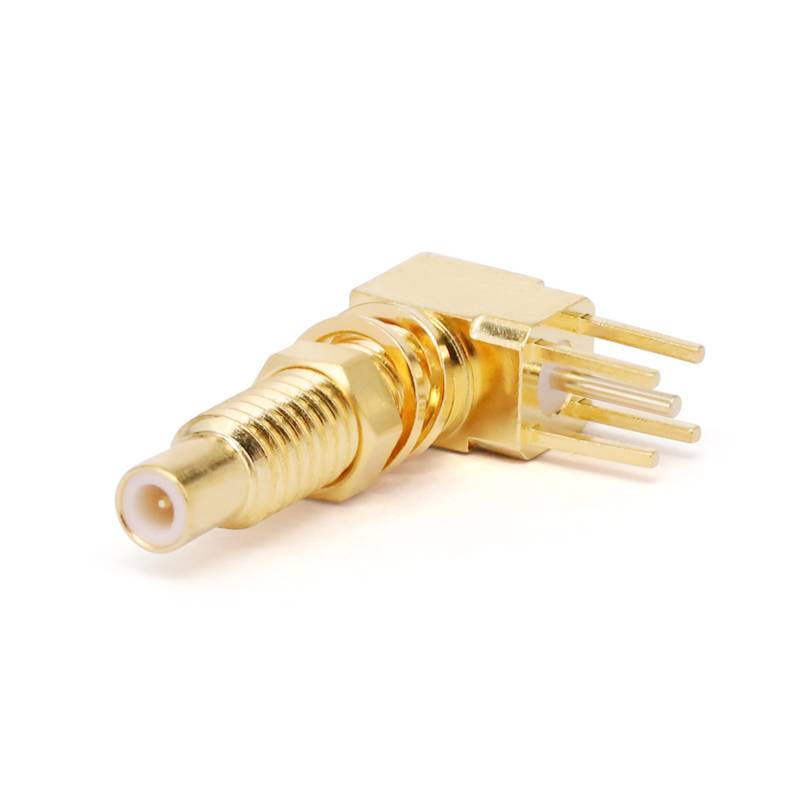

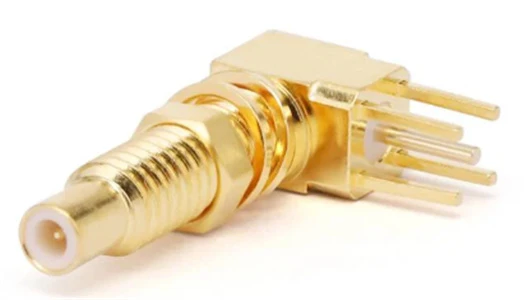

Conectores SSMC PCB

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2- ssmc-jwhd1	Dc - 6 ghz	1.35	Solda de cartucho	Brass ouro banhado	N / D

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2- ssmc-jywhd5	Dc - 6 ghz	1.35	Solda de cartucho	Brass ouro banhado	N / D

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal

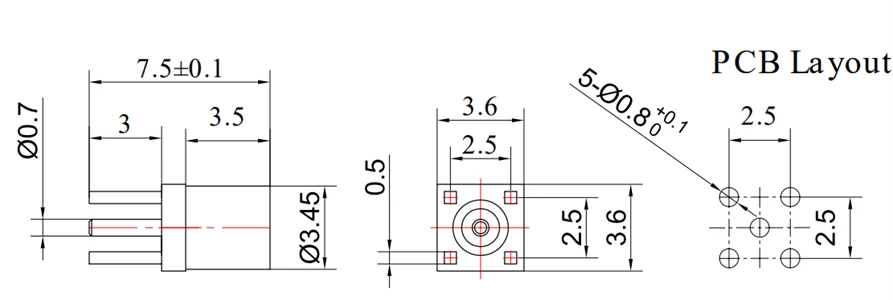

Fr 2- ssmc-jhd2	Dc - 6 ghz	1.35	Solda de cartucho	Brass ouro banhado	Suave

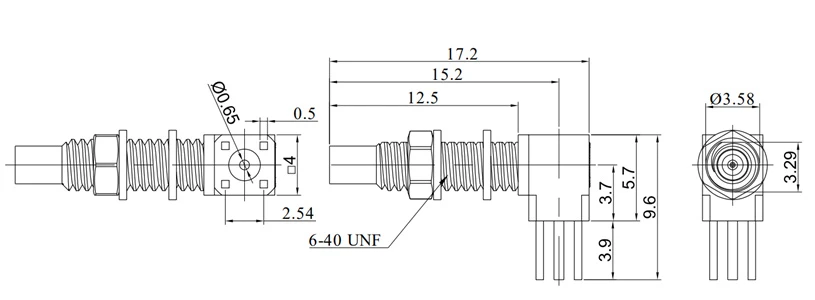

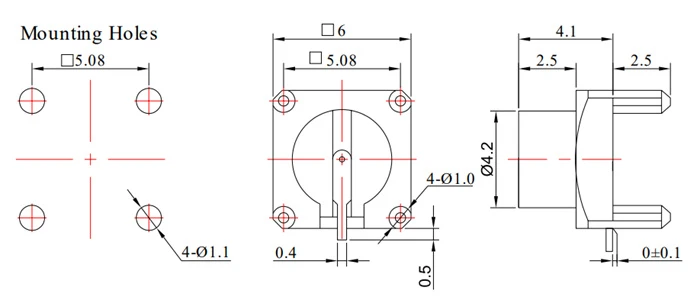

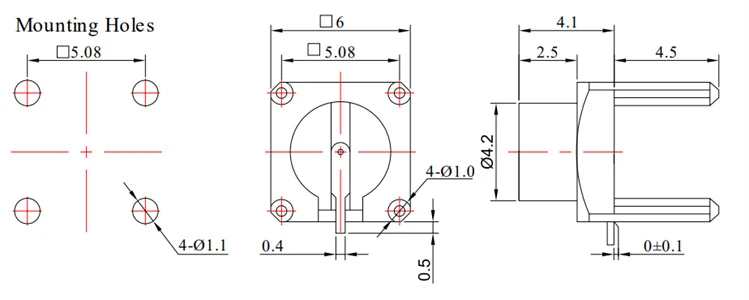

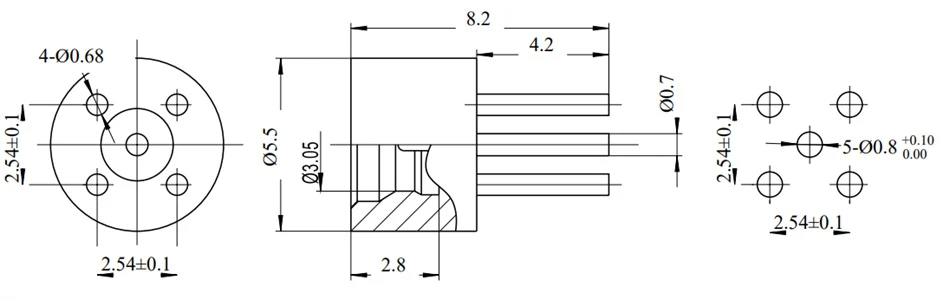

Conectores MMCX e MCX PCB

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal

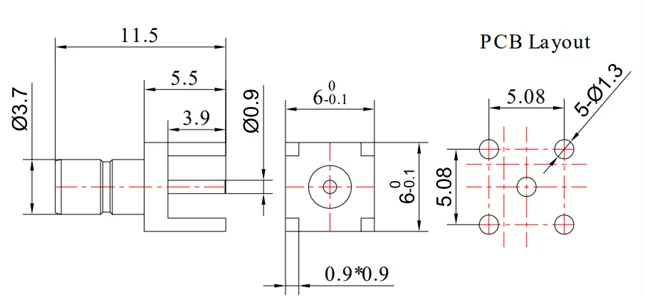

Fr 2- mcx-khd101e	Dc - 6 ghz	1.30	Solda de cartucho	Brass ouro banhado	N / D

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2- mcx-kyd1e	Dc - 6 ghz	1.20	Montagem de antepara	Brass ouro banhado	N / D

Sku	Freqüência	Vswr	Instalação	Material	Modo de sinal
Fr 2- mmcx-khd1e	Dc - 6 ghz	1.20	Solda de cartucho	Brass ouro banhado	N / D
