Conectores substituíveis de campo



Os conectores coaxiais substituíveis do campo RF são componentes cruciais dos sistemas de RF . Eles são projetados especificamente para instalação e substituição no local . não há necessidade de solda; Eles podem ser corrigidos com parafusos, o que simplifica o processo de manutenção ., mesmo em condições adversas, esses conectores podem manter notavelmente a integridade do sinal . nos circuitos RF, eles permitem a substituição rápida dos componentes {5. sinaliza e a performance de líquidos {5. sinaliza e a performance é a transmissão estável de rf {5. performance e a performance é a transmissão estável de RF.} Para operar, reduzindo a complexidade da instalação .



Overall, RF field replaceable coaxial connectors enhance the flexibility and reliability of the system and reduce long-term maintenance costs. The connector port types include various options such as SMA, 2.92mm, 2.4mm, 1.85mm, 1.0mm, GPO (SMP), etc., and the frequency range covers from DC to 110GHz.

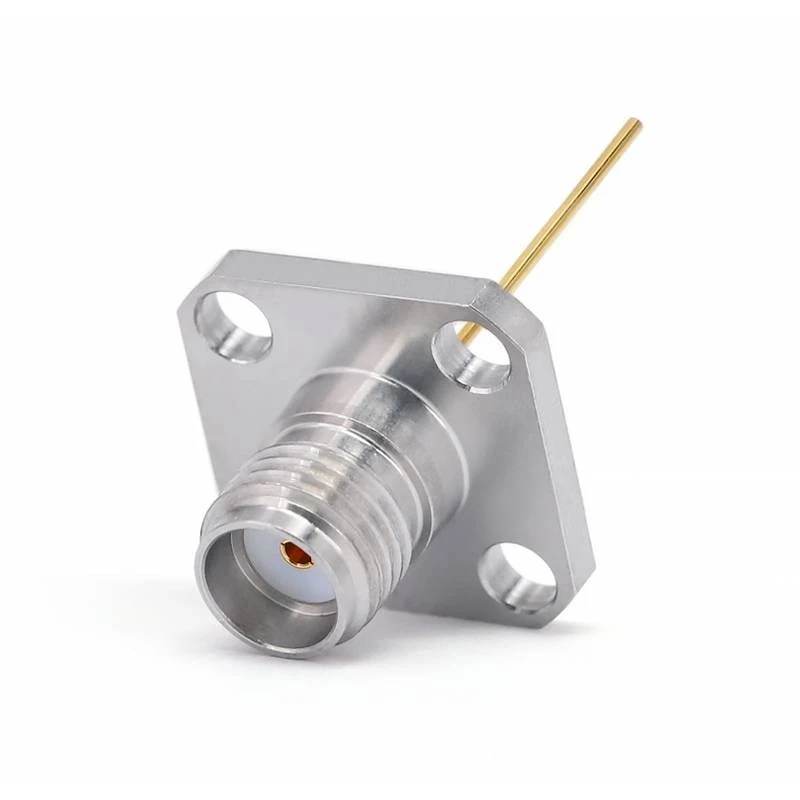

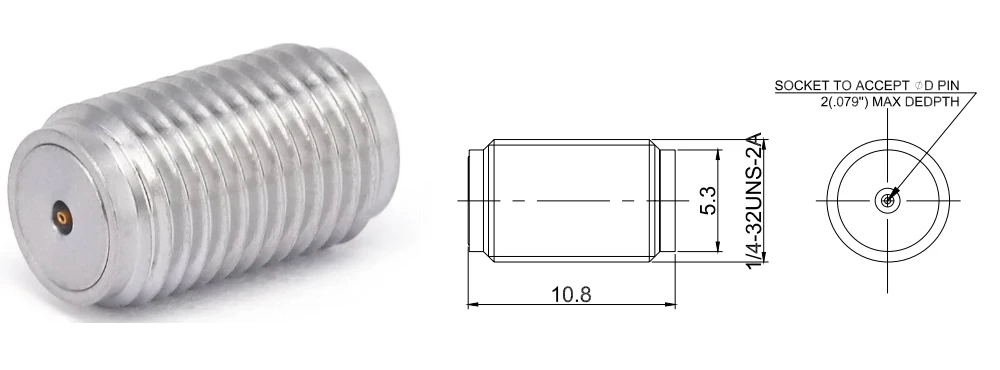

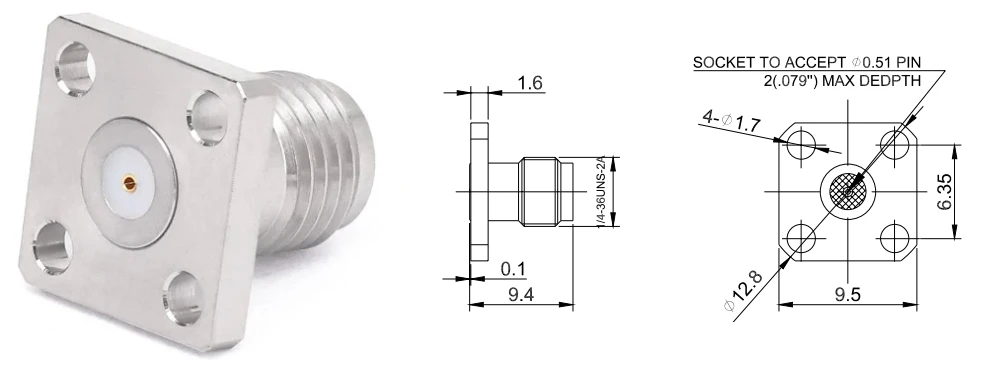

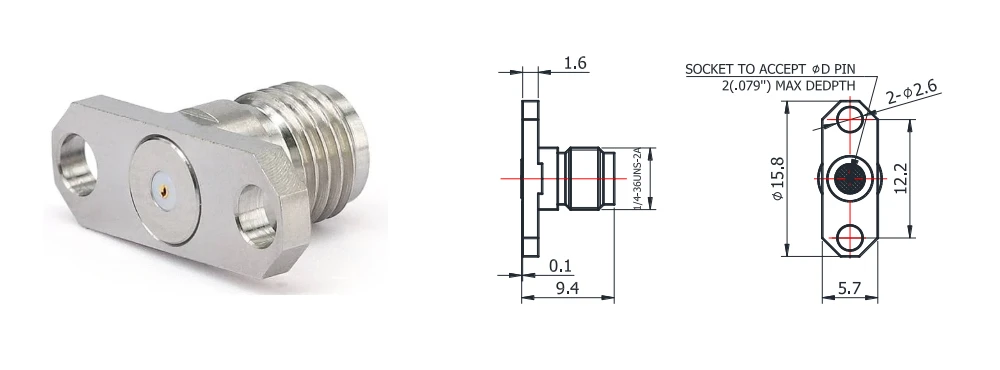

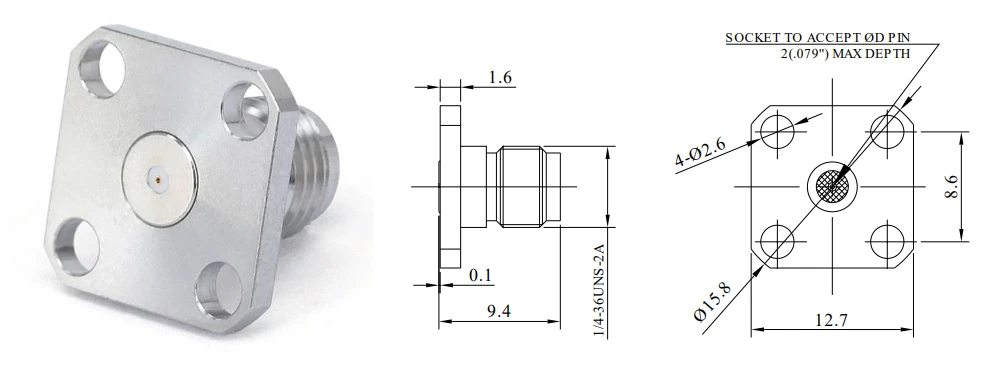

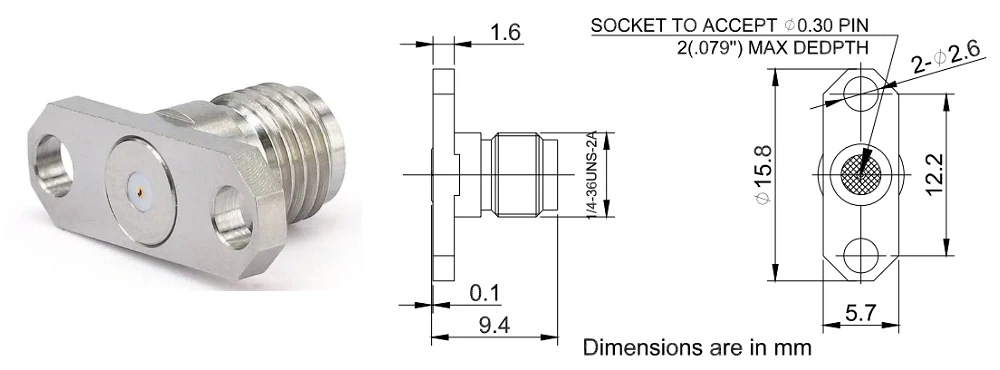

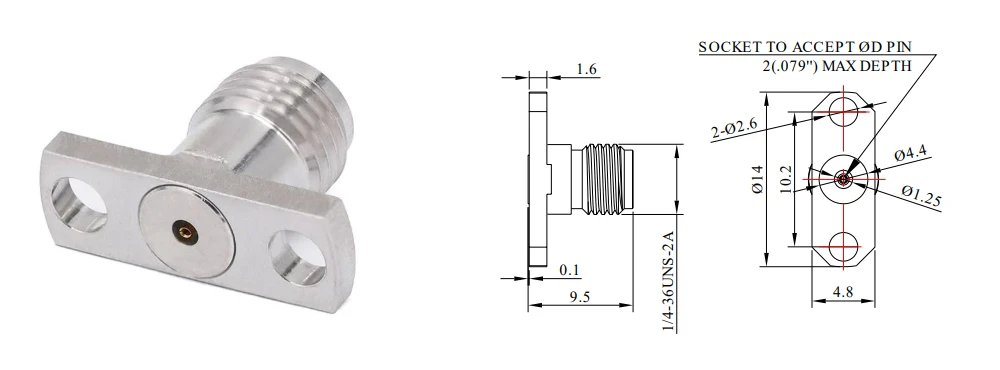

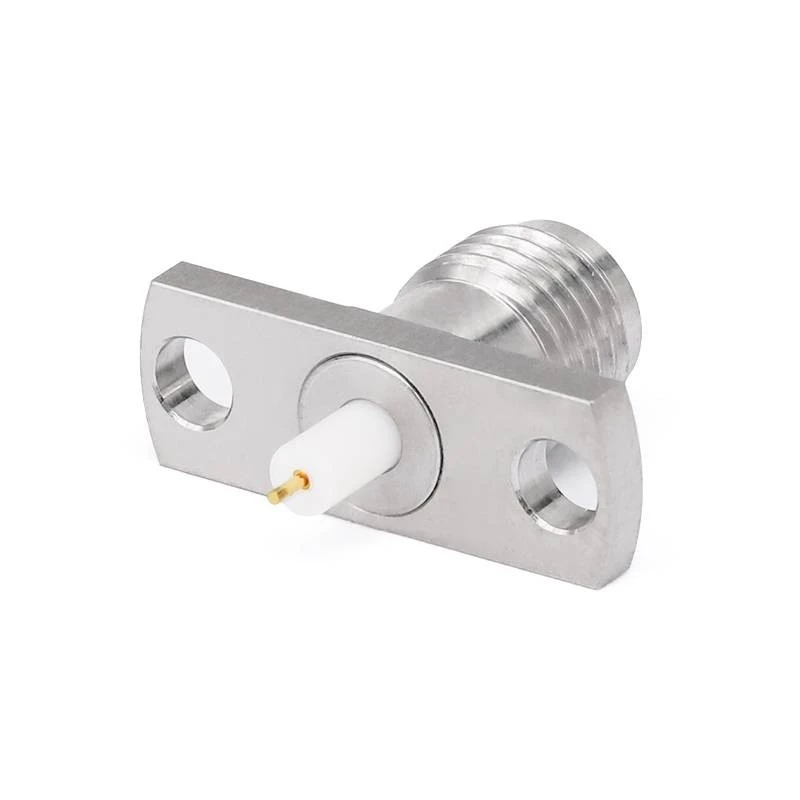

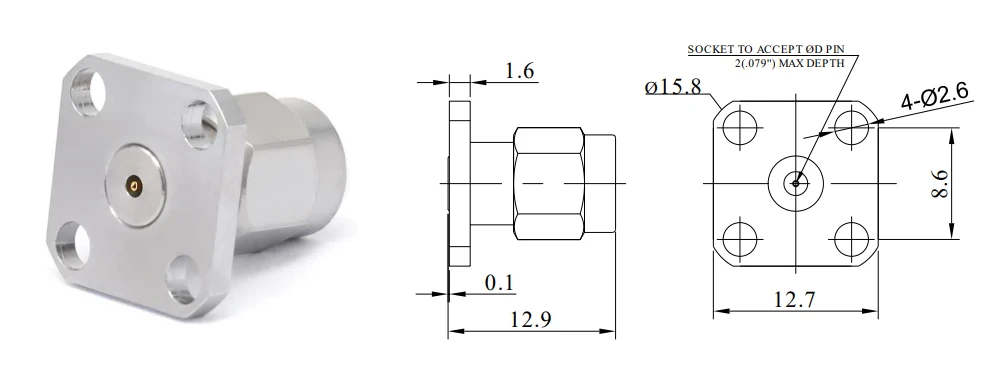

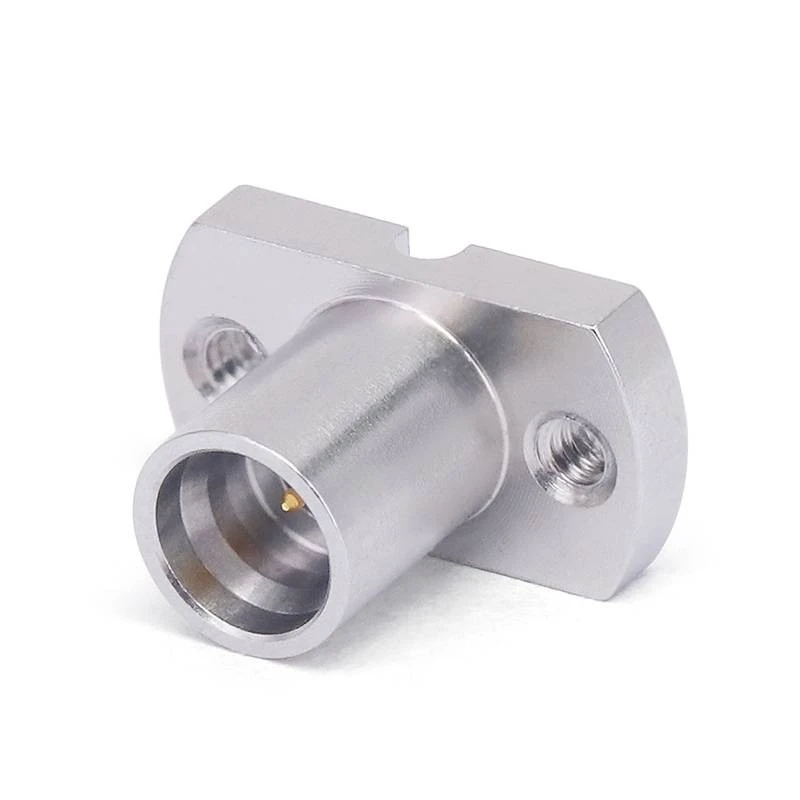

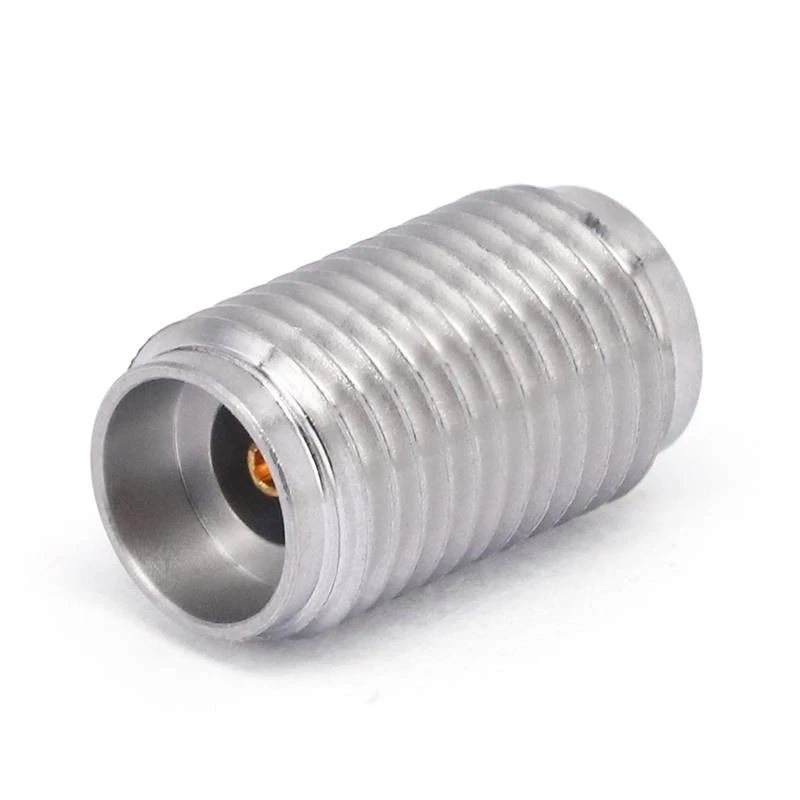

The Field replaceable coaxial connectors have four types of body forms, such as Straight, 4 Hole Flange, fully threaded embedded type, 2Hole Flange.This connectors has a Stainless Steel body and ensures an excellent microwave performance with low insertion loss and VSWR of 1.25. This connector is precisely manufactured to RF industries like military & space.





Os conectores coaxiais substituíveis do campo RF são usados para conectar os circuitos de RF de antenas, módulos de RF, filtros, dispositivos de navegação, sistemas de radar, etc ., eles podem enfrentar condições climáticas severas e ambientes eletromagnéticos complexos .} que precisam ter boa resistência climática e anti-entrada









Configuração
Tipo de conector	SMA/2,92mm/2,4mm/1,85 mm/gpo
Impedância do conector	50 ohms
Polaridade do conector	Padrão
Método de montagem do conector	Flange reto/ 2 orifício/ flange de 4 orifícios
Método de anexo	Contato
Informações sobre materiais
Contato central	Cube Gold Bated
Contato externo	Aço inoxidável
Corpo	Aço inoxidável
Dielétrico	PEI/PTFE
Dados ambientais
Faixa de temperatura	-55 grau para +165 grau
2011/65/UE (ROHS)	Compatível

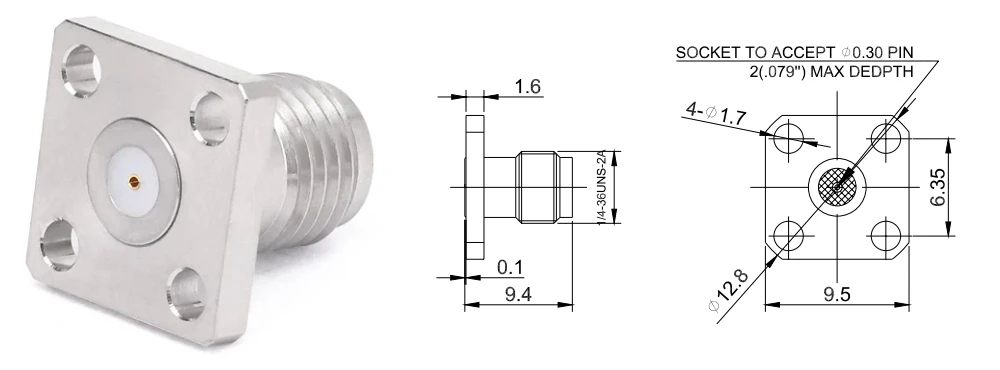

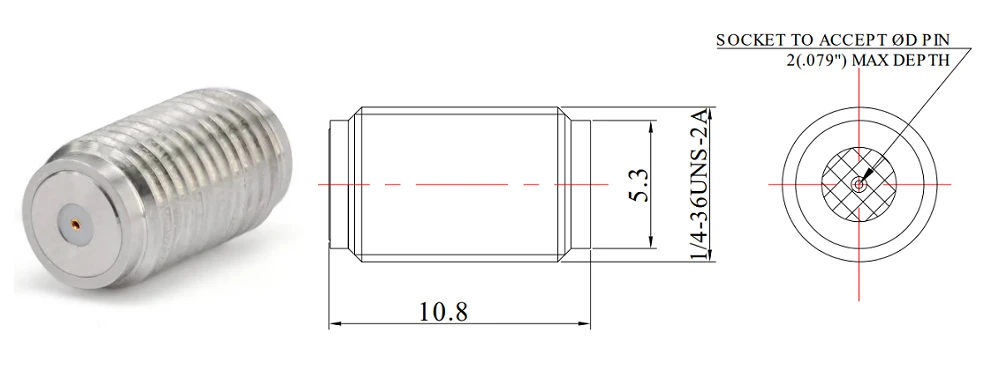

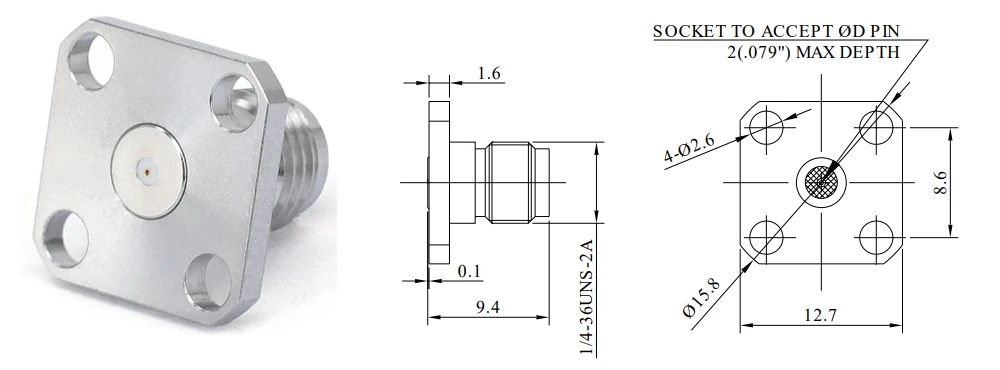

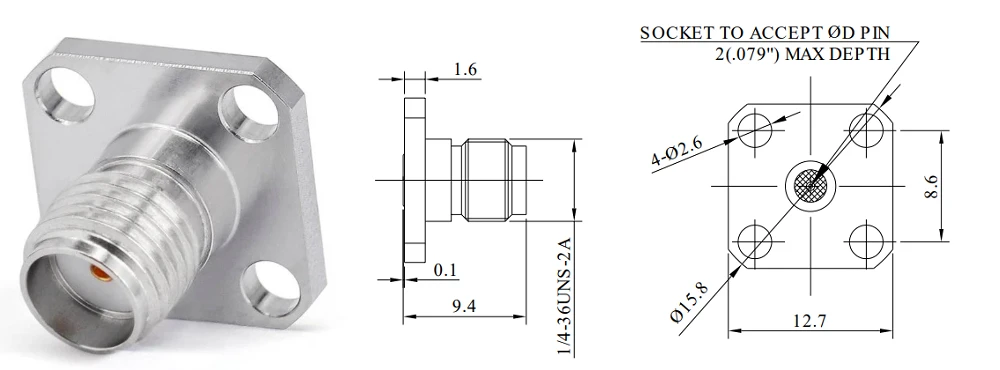

Conectores substituíveis de campo SMA

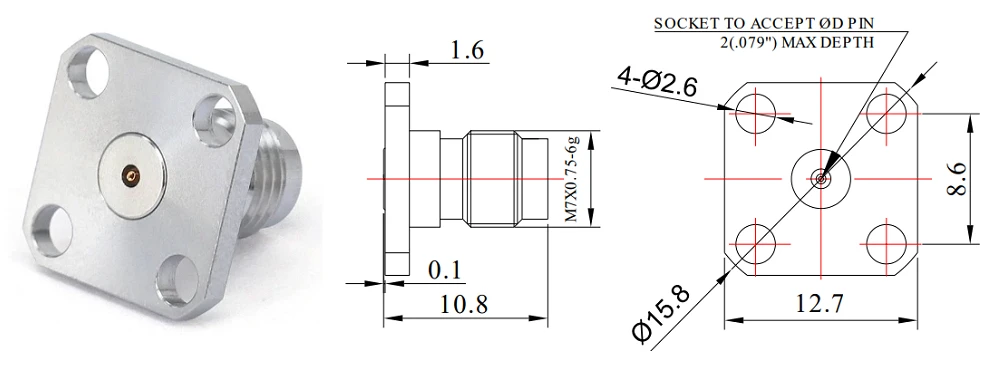

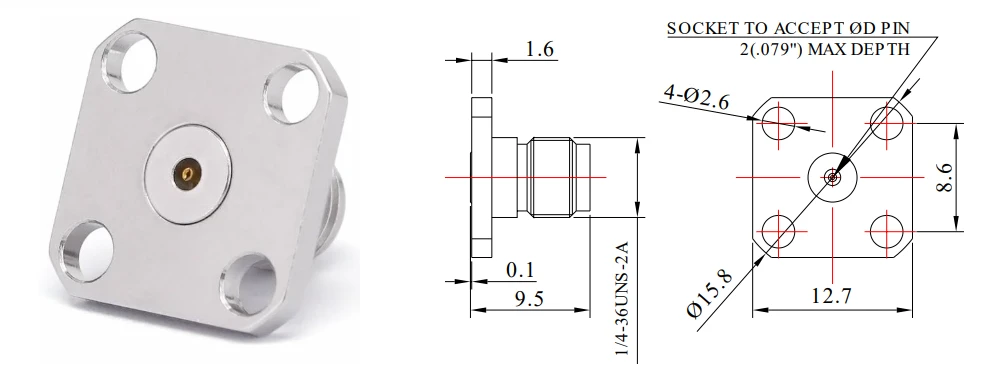

Conectores substituíveis de campo de 2,92 mm

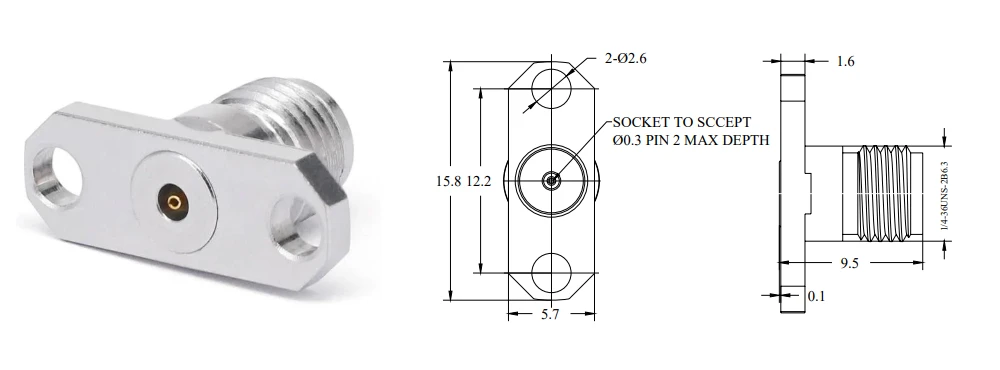

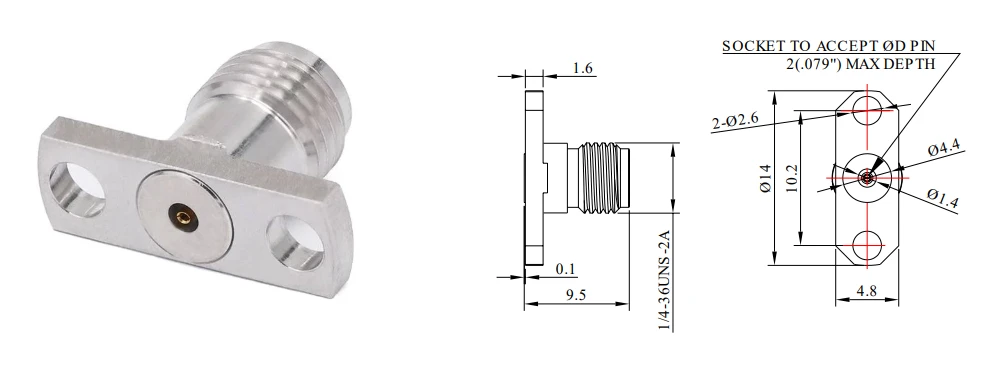

Conectores substituíveis de campo de 2,92 mm

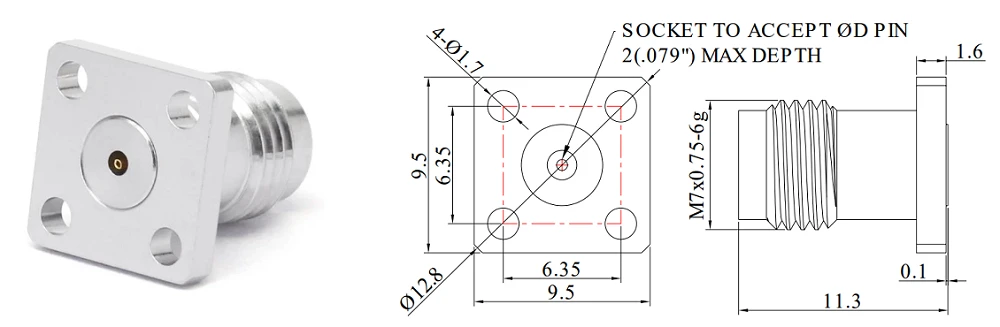

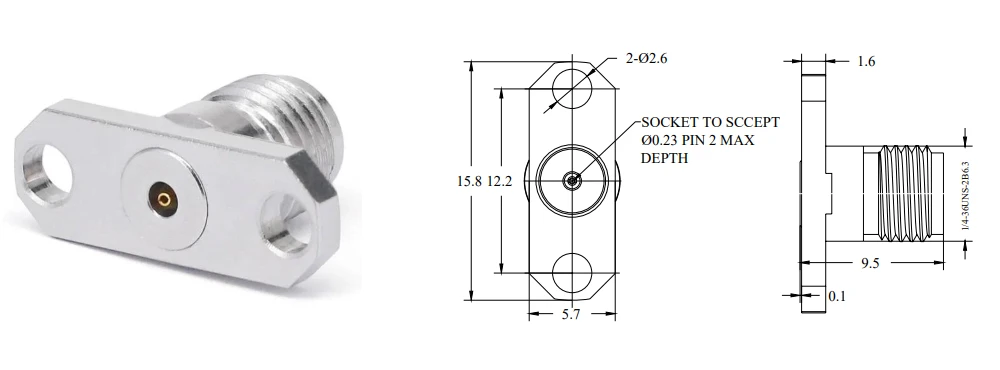

Conectores substituíveis de campo de 2,92 mm

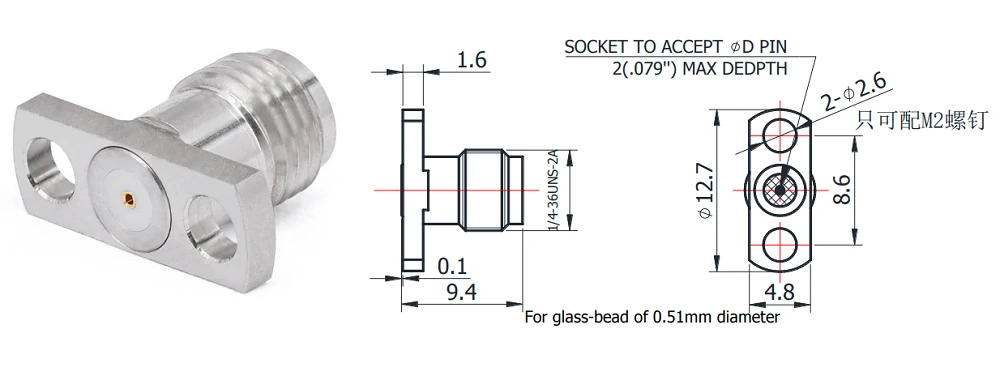

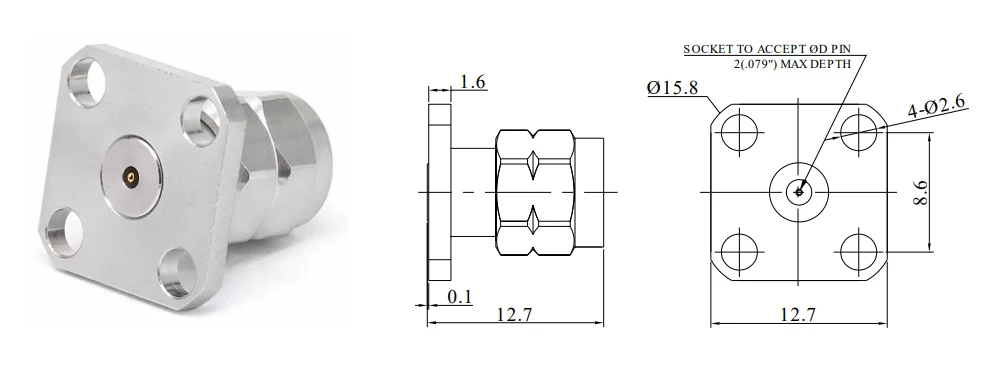

Conectores substituíveis de campo de 2,4 mm

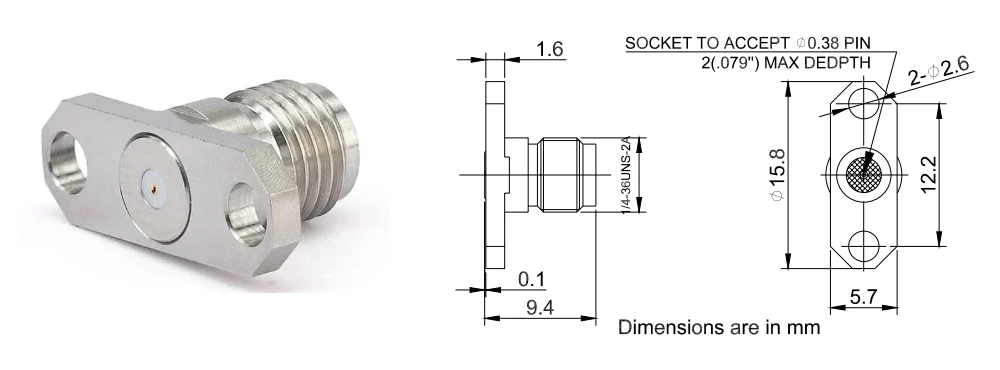

Conectores substituíveis de campo de 1,85 mm
