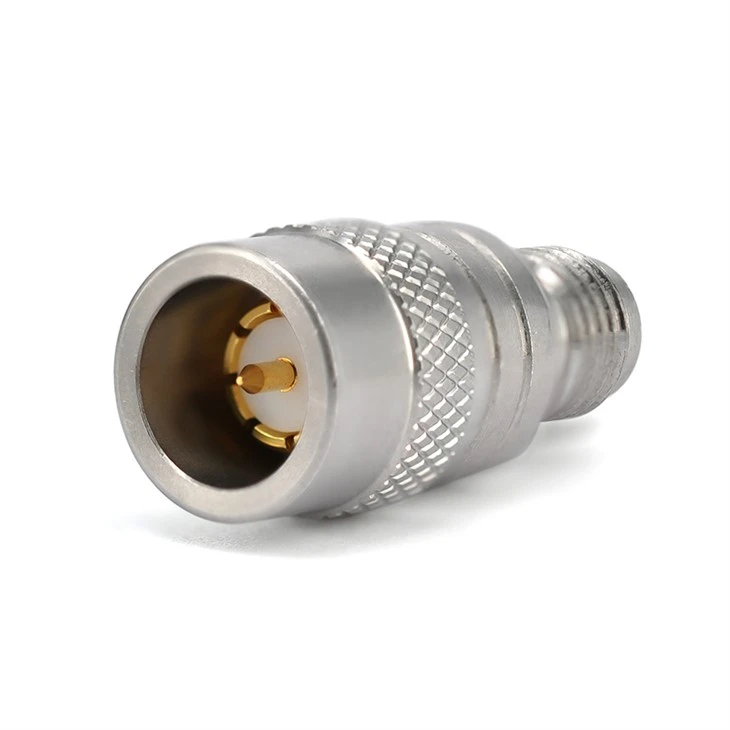

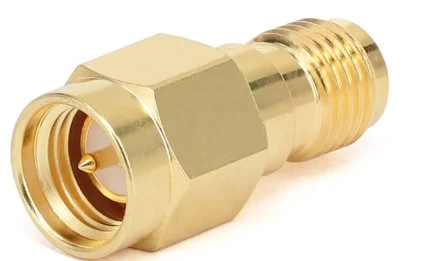

Adaptador SMA
Os adaptadores de RF coaxiais da série SMA são a faixa de aplicação mais ampla e a maior variedade entre todas as séries adaptadoras . existem aproximadamente centenas de tipos opcionais . sua frequência de operação máxima pode atingir até 26 . ghz .} entre eles, eles são desenvolvidos e de 26.} .}} entre eles. Para produtos de aplicação.
Descrição
Introdução ao produto
Os adaptadores de RF coaxiais da série SMA são a faixa de aplicação mais ampla e a maior variedade entre todas as séries adaptadoras . existem aproximadamente centenas de tipos opcionais . sua frequência de operação máxima pode atingir até 26 . ghz .} entre eles, eles são desenvolvidos e de 26.} .}} entre eles. Para produtos de aplicação.
Material do produto
The outer conductor of the SMA connector's body is usually made of metal materials such as brass or stainless steel. It plays a crucial role in shielding and signal transmission. Its cylindrical structure surrounds the inner conductor and dielectric, providing a low-resistance path for the return current of the electromagnetic signal, thus ensuring the stability and integrity of the signal transmissão .
Estilo do corpo do produto
Os conectores SMA estão disponíveis em várias formas corporais, incluindo tipo reto, tipo de ângulo reto, 4- montagem do flange do orifício, tipo de montagem na antepara e tipo de montagem na antepara a vácuo de vácuo .}
Perguntas frequentes sobre compras
Dados de especificação do produto
|
Configuração |
|
|
Conector 1 tipo |
SMA |
|
Conector 1 impedância |
50 ohms |
|
Conector 1 polaridade |
Padrão |
|
Tipo de conector 2 |
SMA/GPPO/GPO/2,4mm/2,92mm/3,5 mm/n/tnc/bnc/ssmc/mmcx/ipex/ssma |
|
Conector 2 impedância |
50 ohms |
|
Polaridade do conector 2 |
Padrão |
|
Método de montagem do conector |
Nenhum |
|
Estilo do corpo do adaptador |
Flange reto/4 orifícios/montagem de antepara/ângulo reto/ |
|
Informações sobre materiais |
|
|
Contato central |
Cube Gold Bated |
|
Contato externo |
Brass Gold Plated / Stainless Steel |
|
Corpo |
Brass Gold Plated / Stainless Steel |
|
Dielétrico |
PEI/PTFE/VIDRO |
|
Dados ambientais |
|
|
Faixa de temperatura |
-55 grau para +165 grau |
|
2011/65/UE (ROHS) |
Compatível |
Tipos de adaptadores SMA
|
Adaptador SMA RF |
|||||
|
Sku |
Desenho |
Freqüência |
Vswr |
Tipo de descrição |
|
|

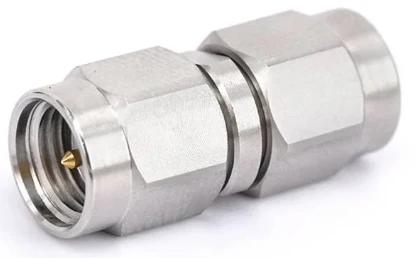

Fr 1- sma-jjs |
|
|
Dc -18 ghz |
1.15 |
SMA masculino para SMA masculino |
|

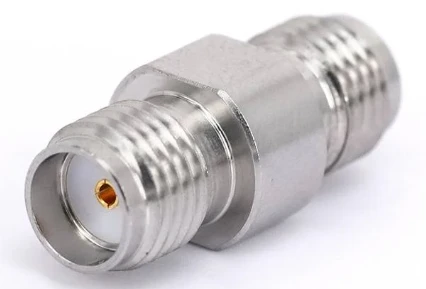

Fr 1- sma-kks |
|
|
Dc -18 ghz |
1.15 |
SMA feminina para SMA feminina |
|

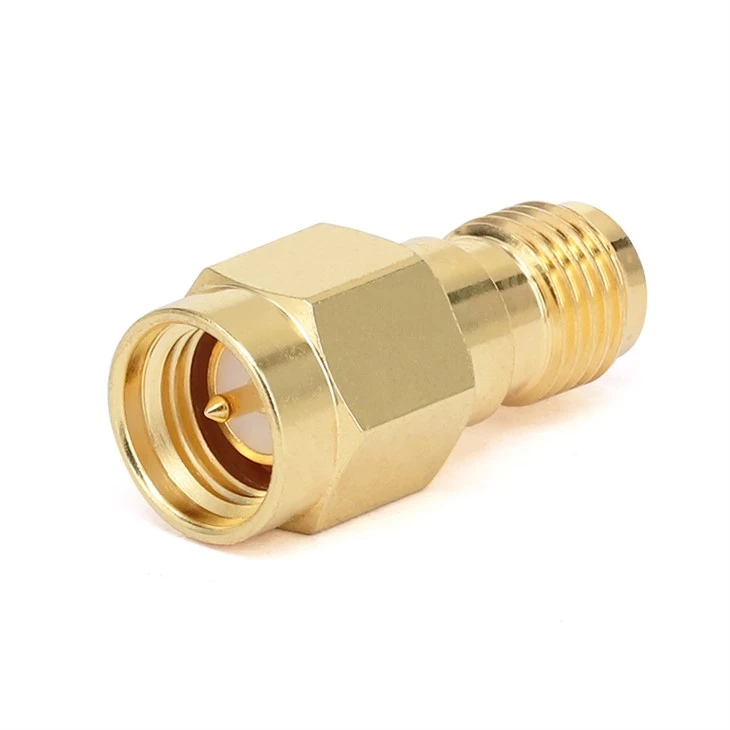

Fr 1- sma-jks |
|
|
Dc -18 ghz |
1.15 |
SMA Male to SMA feminino |
|

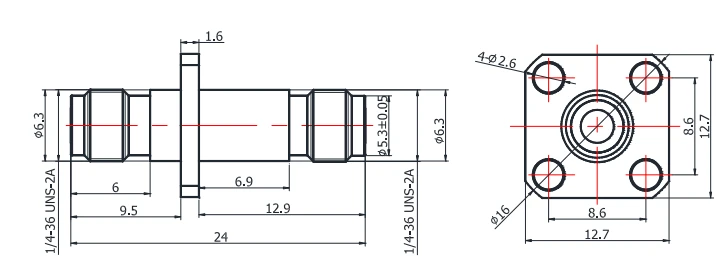

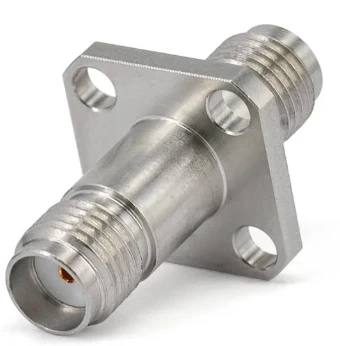

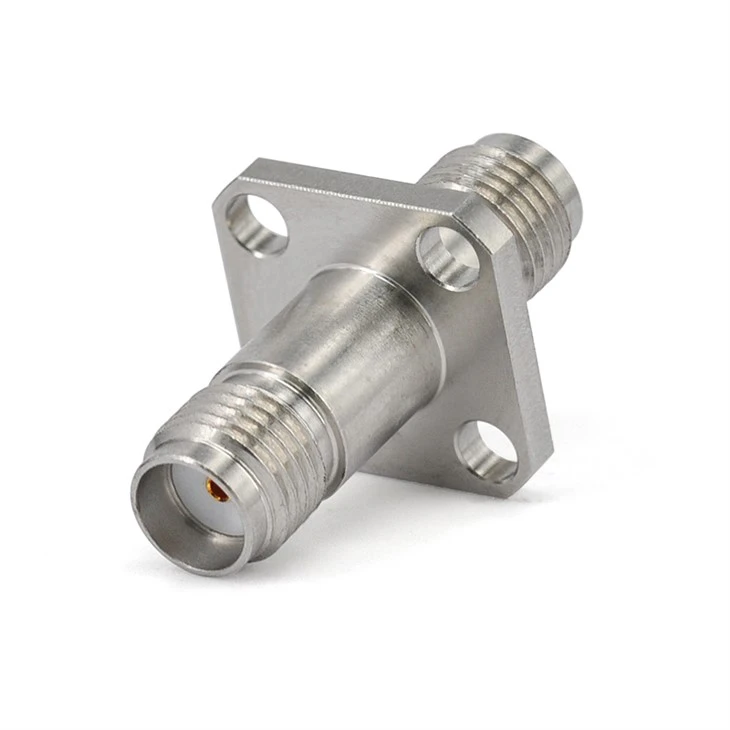

Fr 1- sma-kfkg -1 |
|
|
Dc -18 ghz |
1.15 |

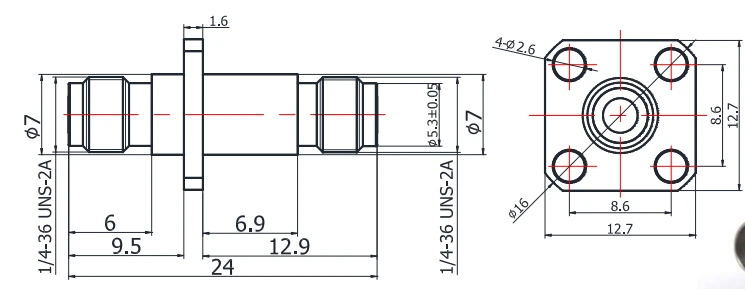

SMA fêmea para fêmea SMA com flange de 4 buracos |
|
Fr 1- sma-kfkg |
|
|
Dc -26.5 ghz |
1.15 |
SMA fêmea para fêmea SMA com flange de 4 buracos |
|

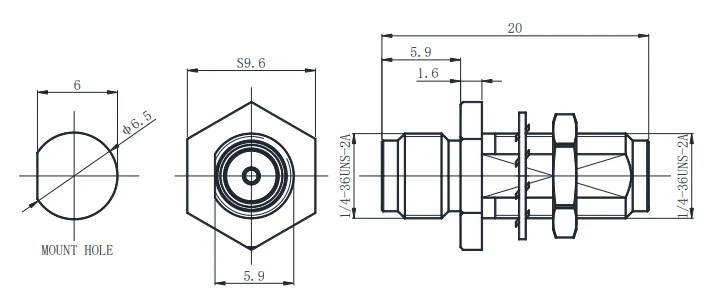

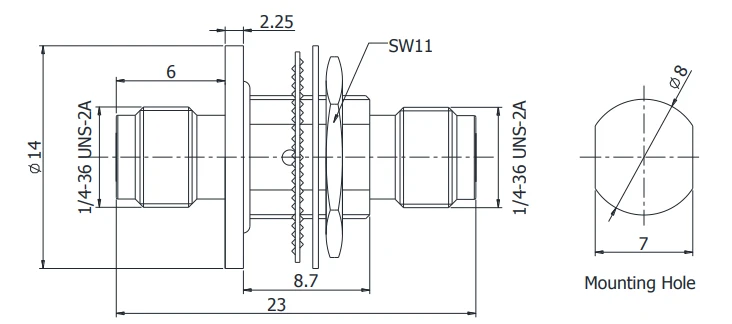

Fr 1- sma-kykg -1 |
|
|
Dc -26.5 ghz |
1.25 |
SMA fêmea para SMA fêmea com montagem de anteparo |
|
Fr 1- sma-jfkg |
|
|
Dc -18 ghz |
1.20 |

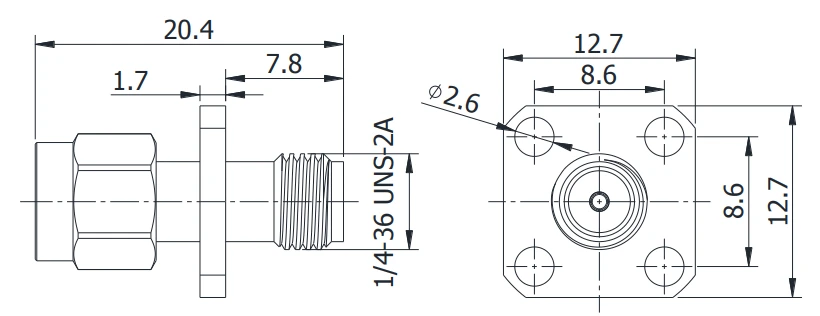

SMA Macho para SMA fêmea com flange de 4 buracos |
|
Fr 1- sma-jwjs -18 g |
|
|
Dc -18 ghz |
1.25 |
SMA macho para sma macho com ângulo reto |
|
Fr 1- sma-kwks -18 g |
|
|
Dc -18 ghz |
1.25 |
SMA fêmea para fêmea SMA com ângulo reto |
|
Fr 1- sma-jwks -18 g |
|
|
Dc -18 ghz |
1.25 |
SMA Macho para SMA fêmea com ângulo reto |
|
Fr 1- sma-jk |
|
|
Dc -18 ghz |
1.25 |
SMA Male to SMA feminino |
|
Fr 1- sma-kk-e |
|
|
Dc -18 ghz |
1.25 |
SMA feminina para SMA feminina |
|
Fr 1- sma-kk1 |
|
|
Dc -18 ghz |
1.25 |
SMA feminina para SMA feminina |
|

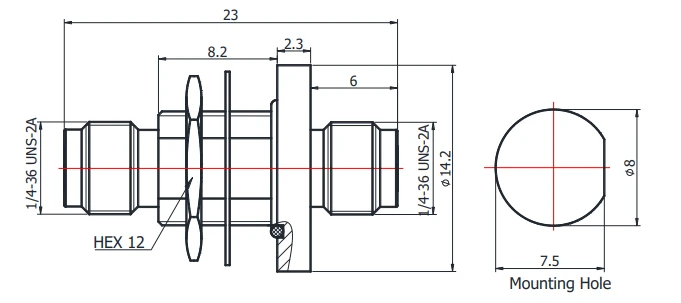

Fr 1- sma-kyk1 |
|
|
Dc -18 ghz |
1.25 |
SMA fêmea para SMA fêmea com montagem de anteparo |
|
Fr 1- smam-kyk |
|
|
Dc -18 ghz |
1.35 |
SMA fêmea para fêmea SMA com montagem na antepara e aperto de vácuo |
|
Fr 1- qsma/sma-jks |
|
|
Dc -18 ghz |
1.25 |
SMA rápida masculino para feminino SMA |
|
Adaptador de RF de SMA a 2,4 mm |
|||||
|
Sku |
Desenho |
Fequência |
Vswr |
Tipo de descrição |
|
|
Fr 1- sma/2.4- kjs |
|
|
Dc -26.5 ghz |
1.15 |
SMA fêmea a 2,4 mm masculina |
|
SMA a 2,92 mmAdaptador de RF |
|||||
|
Sku |
Desenho |
Freqüência |
Vswr |
Tipo de descrição |
|
|

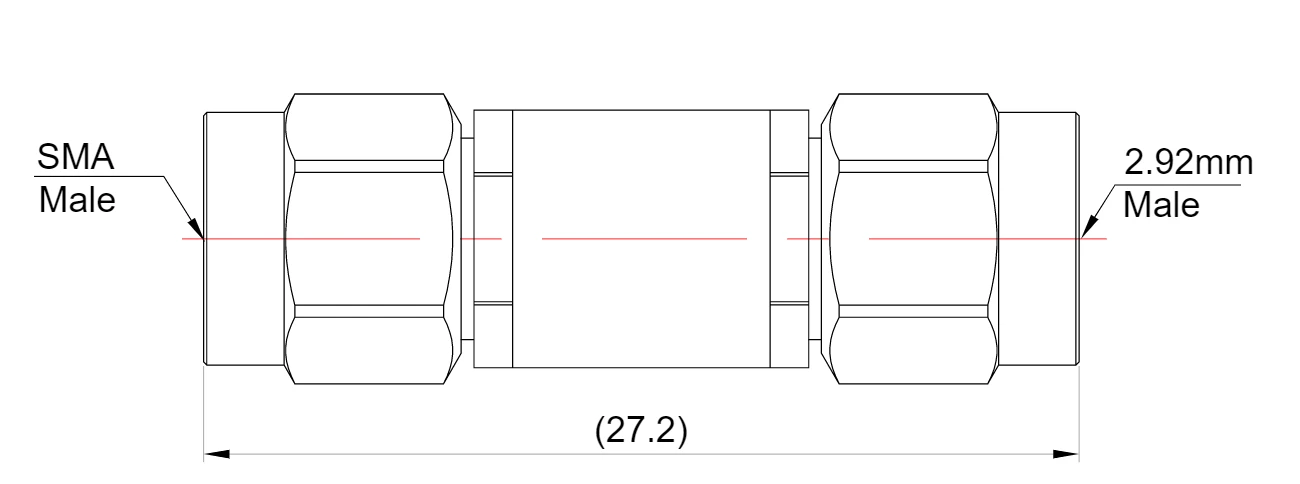

Fr 1- sma/2.92- jjs |
|
|
Dc -18 ghz |
1.15 |
SMA macho para 2,92 mm masculino |
|

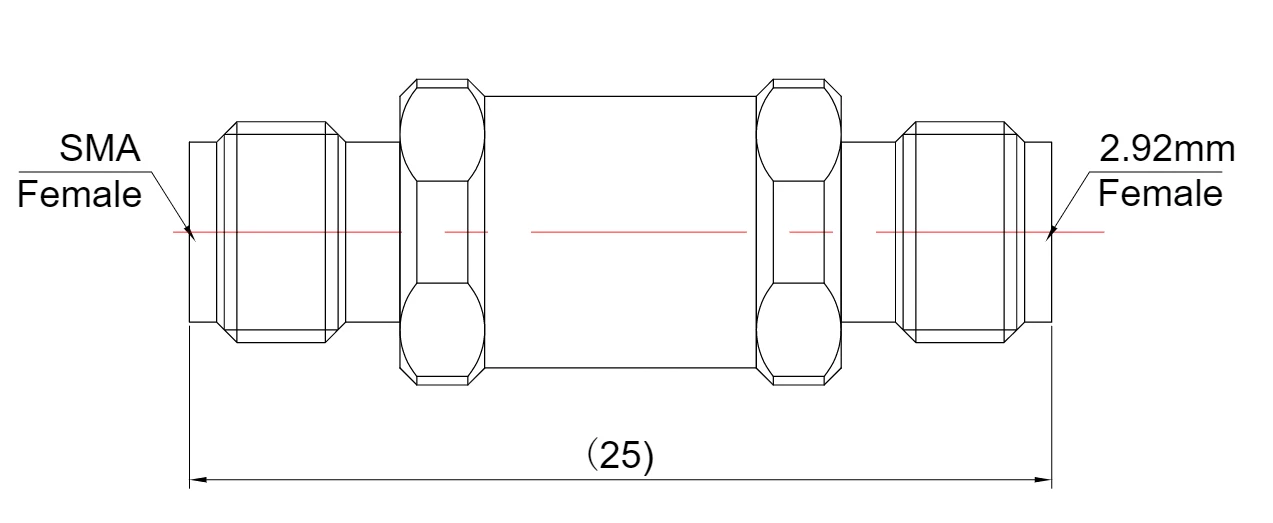

Fr 1- sma/2.92- kks |
|
|
Dc -18 ghz |
1.15 |
SMA fêmea a 2,92 mm feminina |
|
Fr 1- sma/2.92- jks |
|
|
Dc -18 ghz |
1.15 |

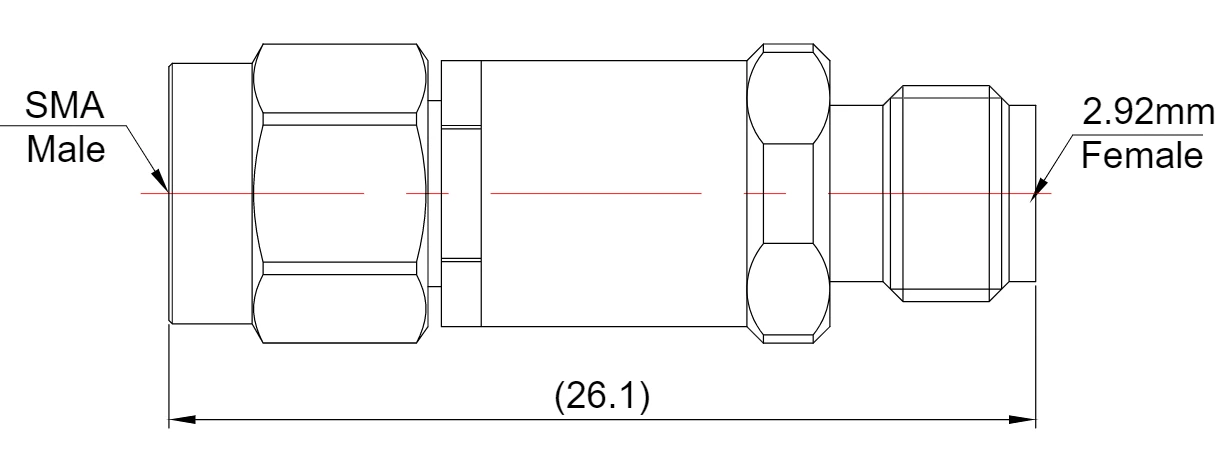

SMA macho para 2,92 mm feminino |
|

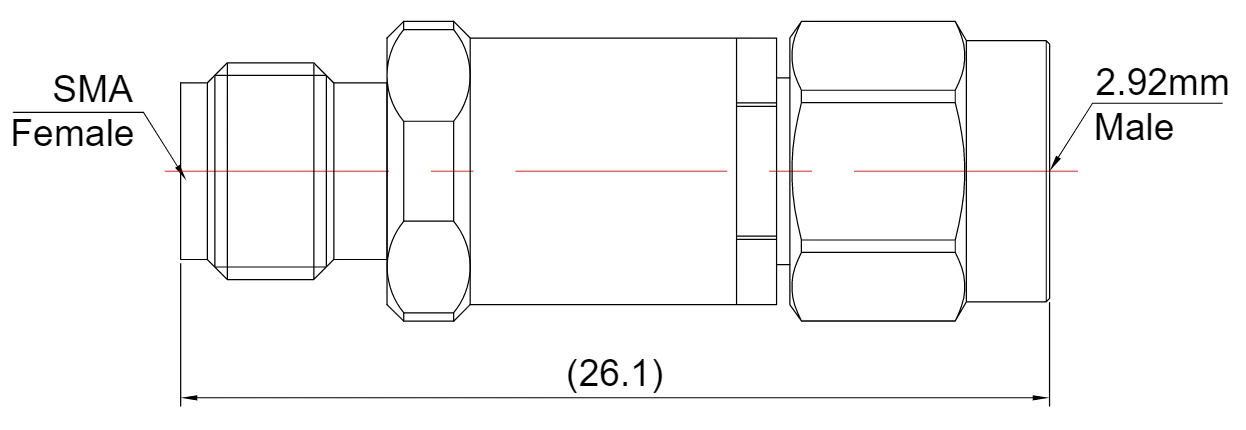

Fr 1- sma/2.92- kjs |
|
|
Dc -18 ghz |
1.15 |
SMA fêmea a 2,92 mm masculina |
|

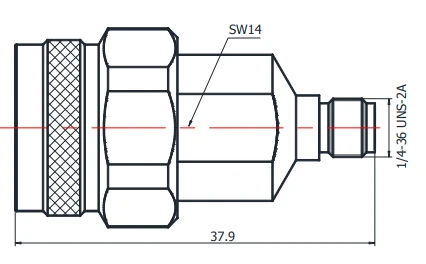

SMA para N RF adaptador |
|||||
|
Sku |
Desenho |
Freqüência |
Vswr |
Tipo de descrição |
|
|

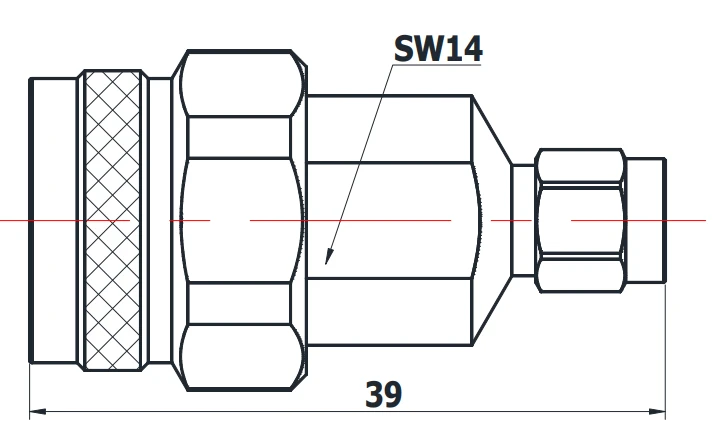

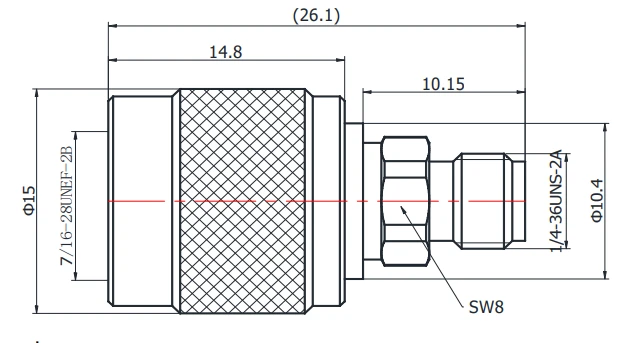

Fr 1- n/sma-jjs |
|
|
Dc -18 ghz |
1.15 |
N homem para sma masculino |
|
Fr 1- n/sma-kks |
|
|
Dc -18 ghz |
1.15 |
N fêmea para feminina SMA |
|
Fr 1- n/sma-jks |
|
|
Dc -18 ghz |
1.15 |
N homem para fêmea sma |
|
Fr 1- n/sma-kjs |
|
|
Dc -18 ghz |
1.15 |
N feminino para sma masculino |
|

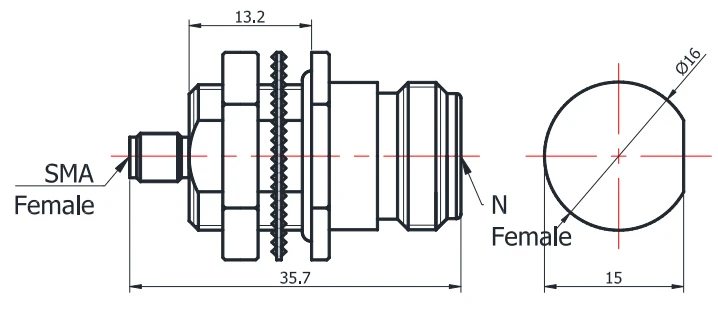

Fr 1- n/sma-kykg |
|
|
Dc -18 ghz |
1.15 |
N fêmea para fêmea sma com montagem de anteparo |
|
Fr 1- n/sma-kfkg |
|
|
Dc -18 ghz |
1.15 |

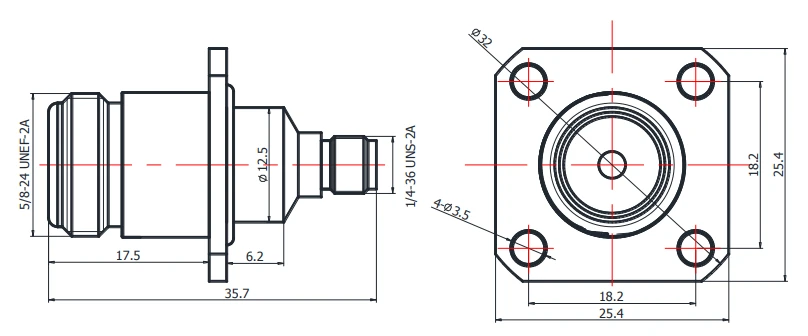

N fêmea para fêmea sma com flange de 4 buracos |
|

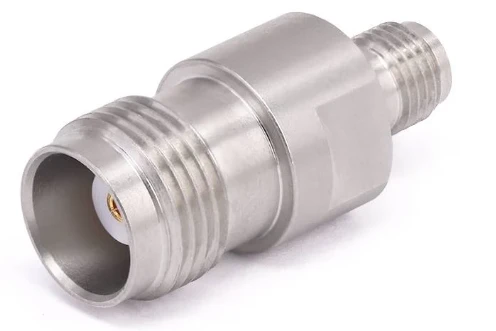

SMA para TNC RF Adapter |
|||||
|
Sku |
Desenho |
Freqüência |
Vswr |
Tipo de descrição |
|
|

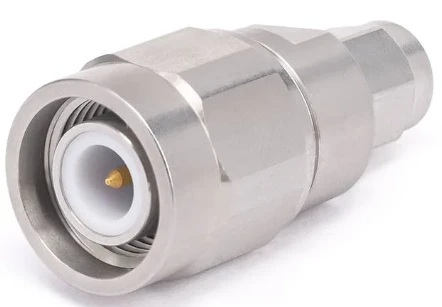

Fr 1- tnc/sma-jjs |
|
|
Dc -18 ghz |
1.25 |
TNC macho para sma masculino |
|
Fr 1- tnc/sma-kks |
|
|
Dc -18 ghz |
1.25 |
TNC fêmea para SMA feminina |
|
Fr 1- tnc/sma-jks |
|
|
Dc -18 ghz |
1.25 |
TNC macho para SMA feminino |
|
Fr 1- tnc/sma-kjs |
|
|
Dc -18 ghz |
1.25 |
TNC feminino para SMA masculino |
|
Fr 1- tnc/sma-jj |
|
|
Dc -3 ghz |
1.25 |
TNC macho para sma masculino |
|
Fr 1- tnc/sma-kk |
|
|
Dc -3 ghz |
1.25 |
TNC fêmea para SMA feminina |
|
Fr 1- tnc/sma-jk |
|
|
Dc -3 ghz |
1.25 |
TNC macho para SMA feminino |
|
Fr 1- tnc/sma-kj |
|
|
Dc -3 ghz |
1.25 |
TNC feminino para SMA masculino |
|

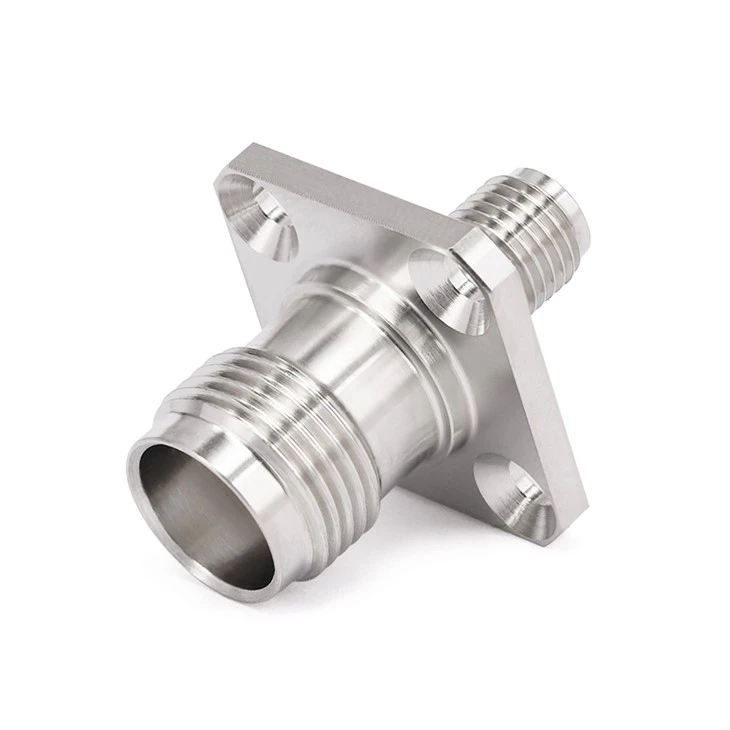

Fr 1- tnc/sma-kfk1 |
|
|
Dc -4 ghz |
1.25 |

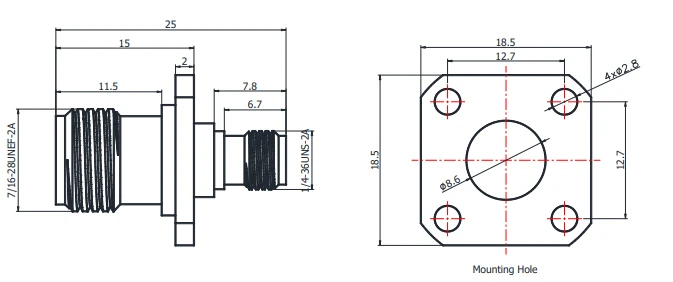

TNC fêmea para fêmea SMA com flange de 4 buracos |
|
Adaptador RF SMA para BNC |
|||||
|
Sku |
Desenho |
Freqüência |
Vswr |
Tipo de descrição |
|
|
Fr 1- bnc/sma-jjs |
|
|
Dc -18 ghz |
1.15 |
BNC macho para sma masculino |
|
Fr 1- bnc/sma-kks |
|
|
Dc -18 ghz |
1.15 |
BNC feminina para SMA feminina |
|
Fr 1- bnc/sma-jks |
|
|
Dc -18 ghz |
1.15 |
BNC macho para SMA feminino |
|
Fr 1- bnc/sma-kjs |
|
|
Dc -18 ghz |
1.15 |
BNC feminino para SMA masculino |
|
SMA para GPPO (Mini-SMP) Adaptador de RF |
|||||
|
Sku |
Desenho |
Freqüência |
Vswr |
Tipo de descrição |
|
|
Fr 1- sma/gppo-jj |
|
|
Dc -18 ghz |
1.20 |
SMA macho para masculino gppo |
|
Fr 1- sma/gppo-kk |
|
|
Dc -18 ghz |
1.20 |
SMA feminina para gppo feminino |
|
Fr 1- sma/gppo-jk |
|
|
Dc -18 ghz |
1.20 |
SMA masculino para gppo feminino |
|
Fr 1- sma/gppo-kj |
|
|
Dc -18 ghz |
1.20 |
SMA feminina para masculino gppo |
|
SMA para GPO (SMP) Adaptador RF |
|||||
|
Sku |
Desenho |
Freqüência |
Vswr |
Tipo de descrição |
|
|
Fr 1- sma/gpo-jj |
|
|
Dc -18 ghz |
1.20 |
SMA macho para gpo macho |
|

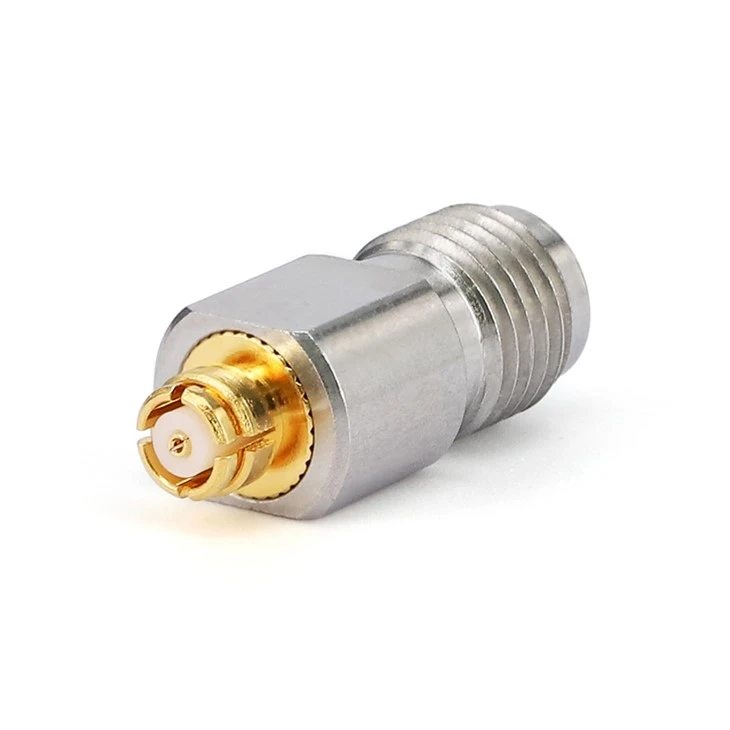

Fr 1- sma/gpo-kk |
|
|
Dc -18 ghz |
1.20 |
SMA feminina para fêmea GPO |
|
Fr 1- sma/gpo-jk |
|
|
Dc -18 ghz |
1.20 |
SMA masculino para fêmea GPO |
|
Fr 1- sma/gpo-kj |
|
|
Dc -18 ghz |
1.20 |
SMA feminina para GPO macho |
|
Adaptador de RF da SMA para SSMA |
|||||
|
Sku |
Desenho |
Freqüência |
Vswr |
Tipo de descrição |
|
|
Fr 1- sma/ssma-jj |
|
|
Dc -27 ghz |
1.25 |
SMA macho para ssma masculino |
|
Fr 1- sma/ssma-kk |
|
|
Dc -6 ghz |
1.25 |
SMA feminina para fêmea ssma |
|
Fr 1- sma/ssma-jk |
|
|
Dc -18 ghz |
1.25 |
SMA macho para ssma feminino |
|
Fr 1- sma/ssma-kj |
|
|
Dc -18 ghz |
1.25 |
SMA feminina para SSMA masculino |
|
SMA para SSMC RF Adapter |
|||||
|
Sku |
Desenho |
Freqüência |
Vswr |
Tipo de descrição |
|
|
Fr 1- sma/ssmc-jj |
|
|
Dc -6 ghz |
1.20 |
SMA macho para ssmc masculino |
|
Fr 1- sma/ssmc-kk |
|
|
Dc -6 ghz |
1.20 |
SMA feminina para fêmea SSMC |
|
Fr 1- sma/ssmc-jk |
|
|
Dc -6 ghz |
1.20 |
SMA macho para fêmea ssmc |
|
Fr 1- sma/ssmc-kj |
|
|
Dc -6 ghz |
1.20 |
SMA fêmea para SSMC masculino |
|

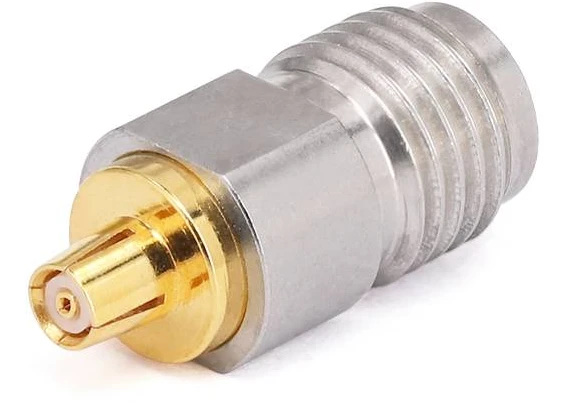

Adaptador de RF da SMA para MCX |
|||||
|
Sku |
Desenho |
Freqüência |
Vswr |
Tipo de descrição |
|
|
Fr 1- sma/mmcx-jj |
|
|
Dc -6 ghz |
1.20 |
SMA macho para mmcx masculino |
|
Fr 1- sma/mmcx-kk |
|
|
Dc -6 ghz |
1.20 |
SMA fêmea para MMCX feminina |
|
Fr 1- sma/mmcx-jk |
|
|
Dc -6 ghz |
1.20 |
SMA Macho para MMCX feminino |
|
Fr 1- sma/mmcx-kj |
|
|
Dc -6 ghz |
1.20 |
SMA feminina para MMCX masculino |
|
Adaptador de RF da SMA para IPEX |
|||||
|
Sku |
Desenho |
Freqüência |
Vswr |
Tipo de descrição |
|
|

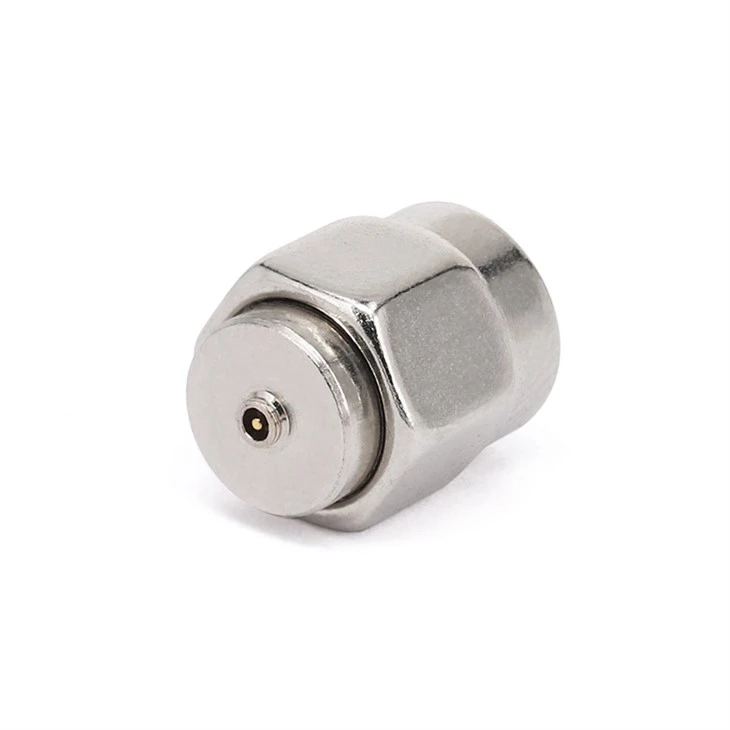

Fr 1- sma/ipx 1- jj |
|
|
Dc -6 ghz |
1.35 |
Sma macho para ipx1 masculino |
|
Fr 1- sma/ipx 1- kks |
|
|
Dc -6 ghz |
1.20 |
SMA masculino para fêmea ipx1 |
|

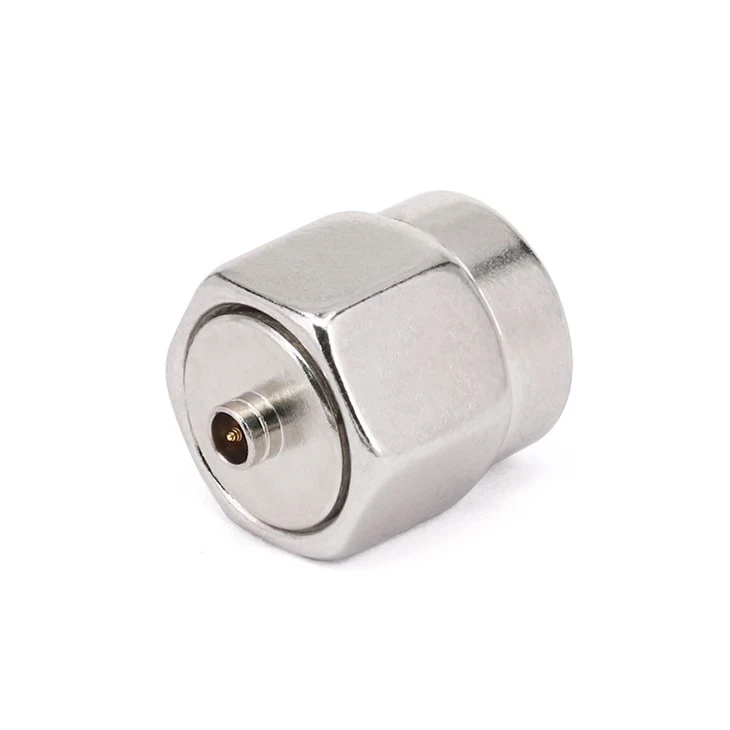

Fr 1- sma/ipx 4- jj |
|
|
Dc -6 ghz |
1.35 |
Sma masculino para ipx4 masculino |
