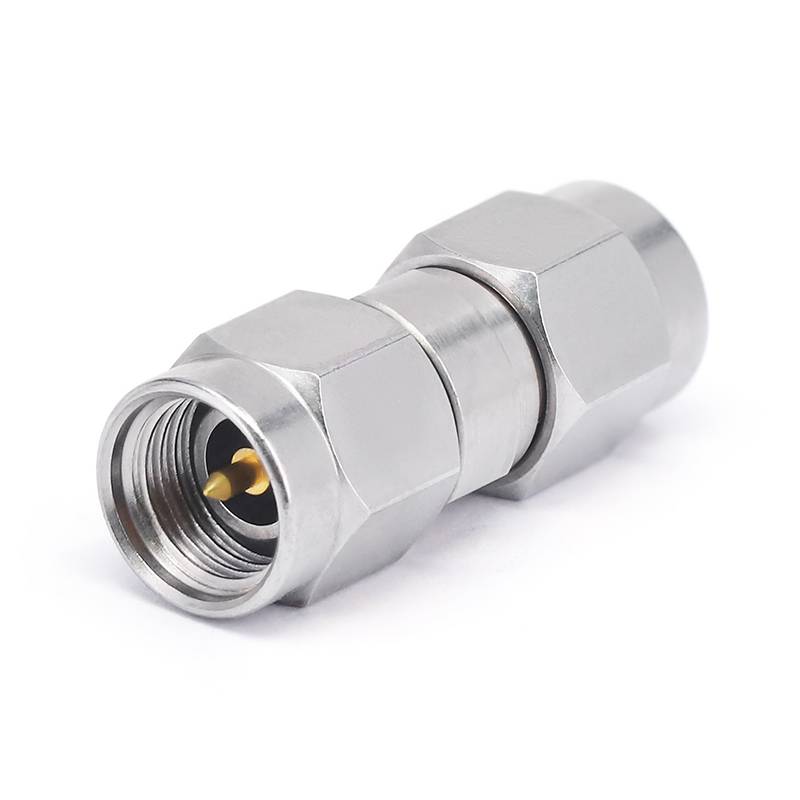

Adaptador de 3,5 mm

O adaptador 3 . 5mm RF é geralmente caracterizado por uma estrutura compacta . O diâmetro externo do conector é geralmente cerca de 3 . 5mm, que é projetado para ser pequeno e leve, tornando -o suficiente para uso em aplicações onde o espaço é limitado. Por exemplo, em alguns dispositivos de comunicação em miniatura ou conjuntos de placas de circuito de alta densidade, o conector de 3,5 mm pode ser facilmente integrado sem ocupar muito espaço.

Enviar inquérito

Descrição

Introdução ao produto

Além disso, também existem diferentes formas de interfaces de porta, como conectores retos e conectores de ângulo reto . conectores de ângulo reto são mais convenientes para situações em que o espaço é limitado e a conexão precisa ser feita em um ângulo reto ., por exemplo, em um layout de circuito complexo, o ângulo reto 3.5mm conectores.}, por exemplo, em um layout de circuito complexo, o ângulo reto 3.5mm conectores para serem usados para serem usados para a placa de circuito complexo, o ângulo de direito 3.5mm.

Dados técnicos do produto

The 3.5mm RF adapter devices generally have a low VSWR. A low VSWR can effectively reduce signal reflection and improve the efficiency of signal transmission. In practical applications, a VSWR value of less than 1.15 can be achieved, which helps to ensure that the signal is smoothly transmitted between different components without causing excessive reflection and interference.

Perguntas frequentes sobre compras

1. Qual é o seu MOQ?

R: Se tivermos os produtos em estoque, não será MOQ . Se precisarmos produzir, podemos discutir o MOQ de acordo com a situação exata do cliente .

2. Quanto tempo dura o seu tempo de entrega?

A: O tempo geral de entrega é 15-30 dias após o recebimento da confirmação do seu pedido . antera, se tivermos as mercadorias em estoque, ele levará apenas {{2} dias .

Dados de especificação do produto

Configuração
Conector 1 tipo	3,5 mm
Conector 1 impedância	50 ohms
Conector 1 polaridade	Padrão
Tipo de conector 2	2,4 mm/2,92 mm/3,5 mm/n
Conector 2 impedância	50 ohms
Polaridade do conector 2	Padrão
Método de montagem do conector	Nenhum
Estilo do corpo do adaptador	Flange reto
Informações sobre materiais
Contato central	Cube Gold Bated
Contato externo	Aço inoxidável
Corpo	Aço inoxidável
Dielétrico	PEI
Dados ambientais
Faixa de temperatura	-55 grau para +165 grau
2011/65/UE (ROHS)	Compatível

Tipo de produto

Adaptador de RF de 3,5 mm
Sku	Desenho	Freqüência	Vswr	Tipo de descrição
Fr 1-3.5- jjs		Dc -33 ghz	1.15	Masculino de 3,5 mm a 3,5 mm
Fr 1-3.5- kks		Dc -33 ghz	1.15	Fêmea de 3,5 mm para fêmea de 3,5 mm
Fr 1-3.5- jks		Dc -33 ghz	1.15	Macho de 3,5 mm para fêmea de 3,5 mm
Adaptador de RF de 3,5 mm a 2,4 mm
Sku	Desenho	Freqüência	Vswr	Tipo de descrição
Fr 1-3.5/2.4- jjs		Dc -26.5 ghz	1.15	Masculino de 3,5 mm a 2,4 mm masculino
Fr 1-3.5/2.4- kks		Dc -26.5 ghz	1.15	Mulher de 3,5 mm a 2,4 mm feminina
Fr 1-3.5/2.4- jks		Dc -26.5 ghz	1.15	Macho de 3,5 mm a 2,4 mm feminino
Fr 1-3.5/2.4- kjs		Dc -26.5 ghz	1.15	Fêmea de 3,5 mm a 2,4 mm masculina

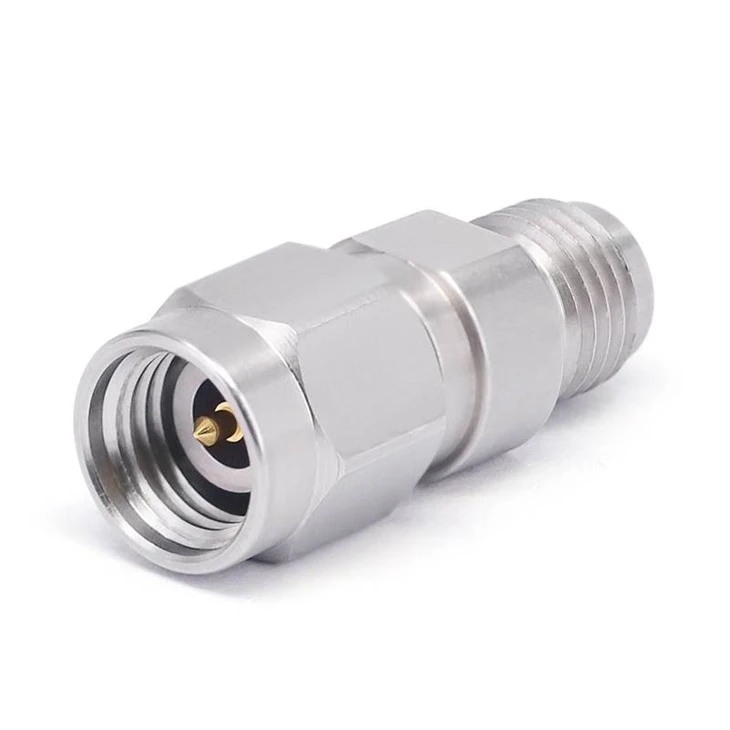

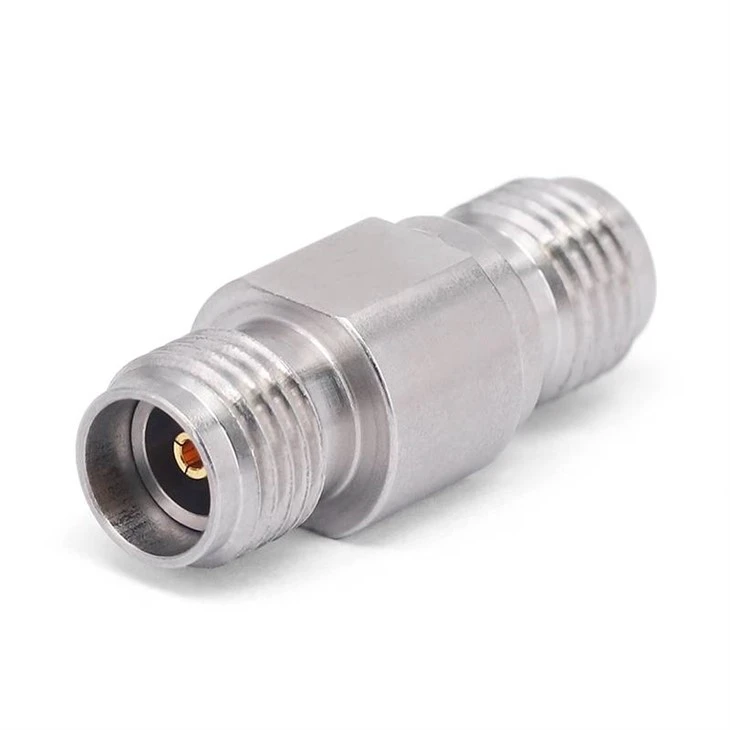

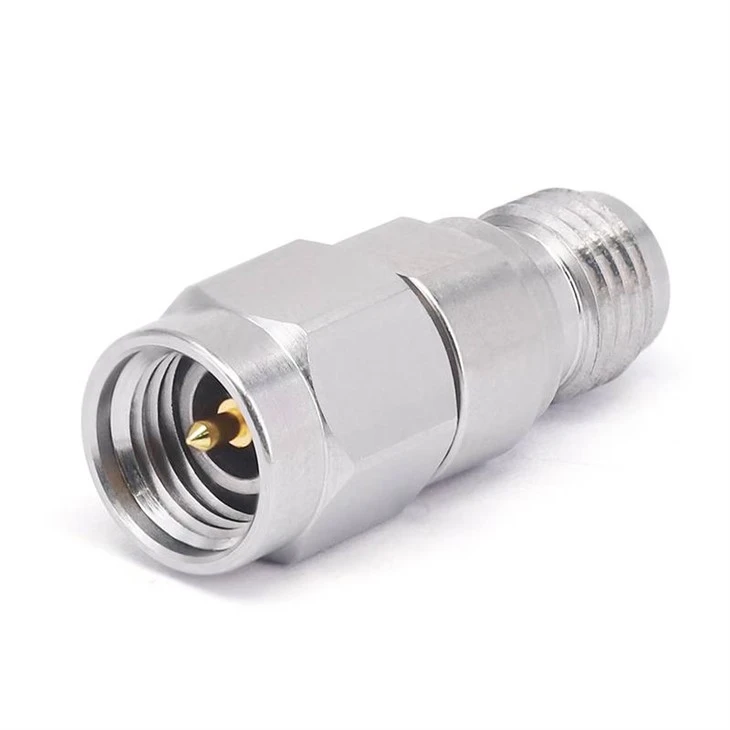

3,5 mm a 2,92 mmAdaptador de RF
Sku	Desenho	Freqüência	Vswr	Tipo de descrição
Fr 1-3.5/2.92- jjs		Dc -26.5 ghz	1.15	Masculino de 3,5 mm a 2,92 mm
Fr 1-3.5/2.92- kks		Dc -26.5 ghz	1.15	Mulher de 3,5 mm a 2,92 mm feminina
Fr 1-3.5/2.92- jks		Dc -26.5 ghz	1.15	Macho de 3,5 mm a 2,92 mm feminino
Fr 1-3.5/2.92- kjs		Dc -26.5 ghz	1.15	Fêmea de 3,5 mm a 2,92 mm masculina
Adaptador de RF de 3,5 mm para N
Sku	Desenho	Freqüência	Vswr	Tipo de descrição
Fr 1- n/3.5- jjs		Dc -18 ghz	1.15	N macho a 3,5 mm masculino
Fr 1- n/3.5- kks		Dc -18 ghz	1.15	N fêmea a 3,5 mm feminina
Fr 1- n/3.5- jks		Dc -18 ghz	1.15	N macho a 3,5 mm feminino
Fr 1- n/3.5- kjs		Dc -18 ghz	1.15	N feminino a 3,5 mm masculino
