Kits de calibração da sonda: um guia detalhado da preparação para a manutenção

Os kits de calibração da sonda são ferramentas críticas em testes eletrônicos de alta frequência (como RF, microondas, ondas milimétricas e aplicativos terahertz) . Eles eliminam erros sistemáticos), com parâmetros de sondas, cabos e conectores.}}}}}}}} Introduzidos por sondas, medidas de postimentos e conectores (3}}}}}}}}}} Parâmetros S e perda de inserção . abaixo está um guia abrangente que cobre tudo, desde a preparação até a manutenção .

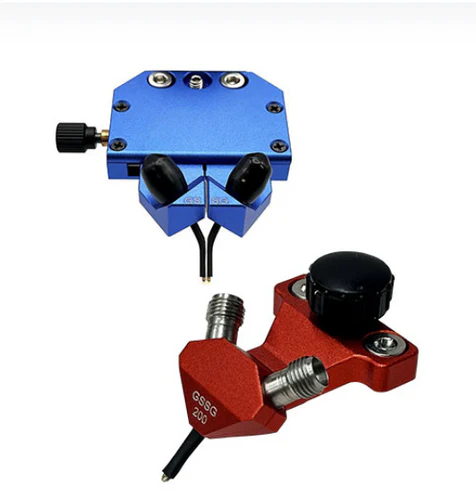

1. Entendendo o papel dos kits de calibração da sonda

Os kits de calibração da sonda consistem em padrões de engenharia de precisão (E . g ., curto, abre, carregar, através, refletir e transmissão padrões da linha de transmissão) projetados para caracterizar e corrigir erros nos sistemas de teste baseados em sonda .}



Erros de reflexão: Causado por incompatibilidades de impedância em sondas, cabos ou conectores .

Erros de transmissão: Atenuação ou mudanças de fase no caminho do sinal .

Erros relacionados ao contato: Baixo contato elétrico entre sondas e huts ou padrões de calibração .



Ao medir esses padrões conhecidos, os sistemas de teste (E . g ., analisadores de rede vetorial, VNAs) calcule um modelo de erro, que é usado para corrigir as medições dut subsequentes .

2. estabelecendo a base para a calibração precisa

2.1 Controle o ambiente de teste

Temperatura e umidade: Realize a calibração em um ambiente estável (normalmente 23 graus ± 2 graus com 45-55% de umidade relativa) . flutuações de temperatura causam expansão ou contração do material, alterando as propriedades elétricas das sondas e padrões .

Limpeza: Trabalhe em uma área livre de poeira . contaminantes (poeira, óleos, resíduos de fluxo) em pontas de sonda ou padrões de calibração degradam a qualidade do contato elétrico e introduzem o ruído de medição .

2.2 Inspeção de equipamentos

Sondas: Verifique se há danos físicos (e . g ., pontas dobradas, contatos gastos) ou contaminação . limpe as dicas com delicadeza usando lenços de ar comprimidos ou sem fiapos umedecidos com álcool isopropílico.}}}}}}

Cabos e conectores: Inspecione os cabos coaxiais quanto a torções ou danos; Verifique se os conectores estão limpos e devidamente acoplados para evitar a perda de sinal .

Kits de calibração: Verifique se os padrões não estão danificados (E . g ., sem arranhões nas superfícies de carga, sem pinos dobrados nos padrões de Thru) .

2.3 Configurando o sistema

Energia no VNA e no sistema de teste pelo menos 30 minutos antes da calibração para permitir que os componentes atinjam a estabilidade térmica .

Conecte as sondas ao vNA via cabos, garantindo conexões apertadas (mas não muito apertadas) para evitar vazamentos de sinal .

3. Selecionando o método de calibração apropriado

Os kits de calibração da sonda suportam vários métodos, escolhidos com base na faixa de frequência, tipo de sonda (e . g ., gsg, sg) e geometria Dut:



Método	Padrões -chave	Faixa de frequência	Aplicações ideais
Solt	Curto, aberto, carga, através	DC - 18 GHz	Sondas coaxiais, estruturas planas (PCBs)
Trl	Através, reflita, linha	10 GHz - 120 GHz	Estruturas de alta frequência e não-coaxial (E . g ., guias de onda, microftrips)
LRM	Linha, reflita, combine	1 GHz - 40 GHz	Sondas equilibradas, estruturas assimétricas

4. etapas detalhadas de calibração

4.1 Padrões de calibração de montagem

Prenda o substrato do kit de calibração (e . g ., alumina, quartzo) a uma bancada estável e alinhe -a com o posicionador da sonda ., verifique se o substrato está plano para evitar o desalinhamento da ponta da sonda .}}}}}}}}}}}}}}

4.2 Sondas de posicionamento corretamente

Use um microscópio para alinhar dicas de sonda com as almofadas dos padrões de calibração (e . g ., almofadas curtas, blocos abertos) .

Aplique a pressão leve e uniforme para garantir um bom contato elétrico sem padrões ou sondas prejudiciais . Excesso de pressão deforma, enquanto a pressão insuficiente causa conexões intermitentes .

4.3 Execução da calibração via VNA

Inicie o software de calibração do VNA e selecione o método escolhido (e . g ., solt) .

Siga os avisos para medir cada padrão sequencialmente:

Curto: Um curto teoricamente perfeito (0 ω) para caracterizar a reflexão na ponta da sonda .

Abrir: Uma estrutura com impedância infinita (e . g ., uma lacuna de ar) para medir os campos de franjas .

Carregar: Uma carga de 50 Ω para calibrar para perda de sinal .

Thru: Uma conexão direta entre os pares da sonda para calibrar os caminhos de transmissão .

O VNA calcula os termos de erro (E . g ., rastreamento de reflexão, rastreamento de transmissão, isolamento) e os armazena para correção em tempo real .}

5. erros comuns para evitar

Negligenciando fatores ambientais: Calibrar em ambientes mal ventilados ou de alta temperatura causa desvio térmico .

Padrões ou sondas sujas: Os contaminantes atuam como resistores/capacitores parasitas, distorcendo os resultados .

Pressão excessiva da sonda: Danos dicas de sonda e almofadas padrão, levando a erros permanentes .

Conclusão

Proper use of probe calibration kits is fundamental to reliable electronic testing. By following strict preparation protocols, selecting appropriate methods, executing precise calibration steps, and maintaining standards, engineers ensure measurements accurately reflect DUT characteristics-critical for designing high-performance RF, microwave, and millimeter-wave devices.
