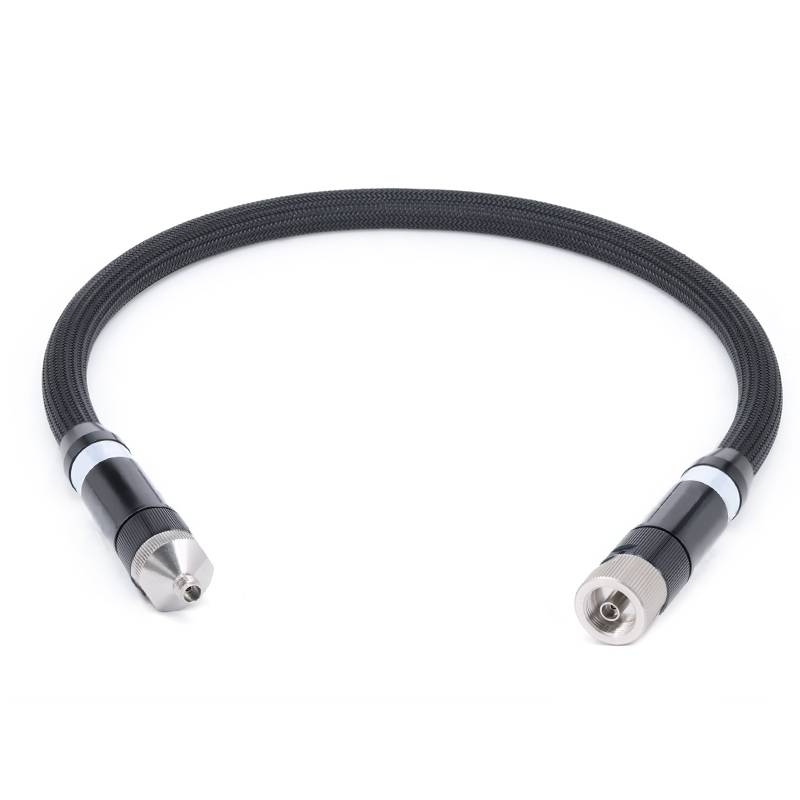

Por que os cabos de teste do analisador de rede vetorial (VNA) geralmente são caros



O alto custo do analisador de rede vetorial (VNA) Cabos decorre de seus rigorosos requisitos de desempenho, materiais especializados, processos de fabricação de precisão e controle rigoroso de qualidade, entre outros fatores . Aqui está uma análise detalhada dos principais fatores que impulsionam seu alto custo:

1. requisitos de índice de desempenho extremamente alto

Os cabos de teste vNA operam em faixas de alta frequência (normalmente de MHz a centenas de GHz) e devem manter integridade de sinal extremamente alta para garantir uma medição precisa de parâmetros como parâmetros S, perda de inserção, perda de retorno e estabilidade de fase .}}

Os principais requisitos de desempenho incluem:

Baixa perda de inserção: In high-frequency bands (e.g., > 18 GHz), even minor resistive or dielectric losses can interfere with measurement results. Cables need to use low-resistance conductors and low-loss dielectrics to minimize losses.

Alta perda de retorno (correspondência de impedância): VNA measurements are extremely sensitive to signal reflections. Cables must maintain a precise characteristic impedance (usually 50Ω) with minimal variation across the entire length and frequency range. Any impedance mismatch will introduce errors, so the dimensional tolerances of conductors and dielectrics must reach the micrometer level (typically ±0.001 polegadas).

Estabilidade de fase: Mudanças de fase causadas pelo movimento do cabo (como flexão) ou alterações de temperatura devem ser insignificantes . Isso requer projetos especiais (como condutores internos helicoidais de enrolamento) para estabilizar a fase, aumentando assim a complexidade .

Interferência eletromagnética (EMI)/interferência de radiofrequência (RFI) Escudo: Para evitar interferências externas e vazamentos de sinal, os cabos empregam blindagem de várias camadas (como trança de cobre + papel alumínio + polímero condutor), que aumenta os custos de material e mão-de-obra .



2. Materiais especializados

Os materiais utilizados nos cabos VNA são cuidadosamente selecionados para atender aos requisitos de alta frequência e requisitos de estabilidade:

Condutores: O cobre sem oxigênio de alta pureza ou cobre banhado a ouro/banhado a ouro é usado para reduzir as perdas de efeito da pele em altas frequências . revestimento de ouro (caro, mas altamente resistente à corrosão) é frequentemente usado para conectores e condutores internos .}

Dielétricos: Dielétricos de baixa perda e altamente estáveis, como PTFE expandido, são necessários . Esses materiais têm uma constante dielétrica baixa e estável (εr), que pode manter a estabilidade da impedância com mudanças de temperatura e frequência, mas são caras e difíceis de processar .}}}}}}

Revestimento: Materiais duráveis, porém flexíveis (como fluoropolímeros, poliuretano ou tranças de nylon) são usados para suportar estresse mecânico (flexão, abrasão) e temperaturas extremas (-55} +150 graus) .}}} +150 graus).}}} +150 graus).}}}+150 grau) {}}}}}}



3. Fabricação de precisão e design de processo

O design e a produção de cabos VNA requerem precisão no nível de micrômetro:

Tolerâncias dimensionais: As geometrias de condutores internos, dielétricos e escudos externos devem ser uniformes para evitar alterações de impedância ., por exemplo, a concenticidade de condutores internos e externos (para evitar reflexões causadas pela excentricidade) precisa ser controlada dentro da faixa de micrômetros.}}

Estruturas complexas: Muitos cabos de alta frequência adotam projetos avançados, como 塑形 Estruturas para estabilidade de fase e PTFE de baixa densidade para reduzir o peso e a perda .

Assembléia manual de alta precisão: Componentes críticos de cabos de alta frequência (como conectores) podem exigir montagem manual e depuração para atender às especificações, o que aumenta os custos de mão-de-obra .



4. conectores de alto desempenho

Os conectores são uma parte crítica dos cabos VNA, e os conectores com desempenho ruim podem ser uma importante fonte de erros de medição . que requerem:

Usinagem de precisão: Conectores (como SMA, 3 . 5 mm, 2,4 mm, 1,85 mm) são usinados a partir de bronze de alto grau ou cobre de berílio (que possui propriedades do tipo mola) com tolerâncias controladas dentro de ± 0,0001 polegadas.

Tratamento de revestimento: Revestimento de ouro ou ródio (5–50 microinches de espessura) garante que a baixa resistência ao contato, resistência à corrosão e desempenho de acasalamento repetível (crucial para calibração) .

Teste e verificação: Cada conector precisa ser testado quanto à taxa de onda em pé de tensão (VSWR), perda de inserção e durabilidade mecânica (milhares de ciclos de inserção/extração), o que aumenta o tempo de produção .}



5. durabilidade ambiental

Os cabos VNA precisam suportar condições adversas em laboratório, fábrica ou testes de campo:

Flexibilidade e robustez: Eles devem suportar flexões repetidas, torção e abrasão sem degradação no desempenho . Isso requer designs de suporte interno aprimorados e revestimento durável .

Temperatura e resistência climática: Os materiais devem permanecer estáveis sob uma ampla faixa de temperatura, ambientes úmidos e exposição a produtos químicos (como óleos e solventes) . Portanto, os plásticos de engenharia e elastômeros caros são usados
