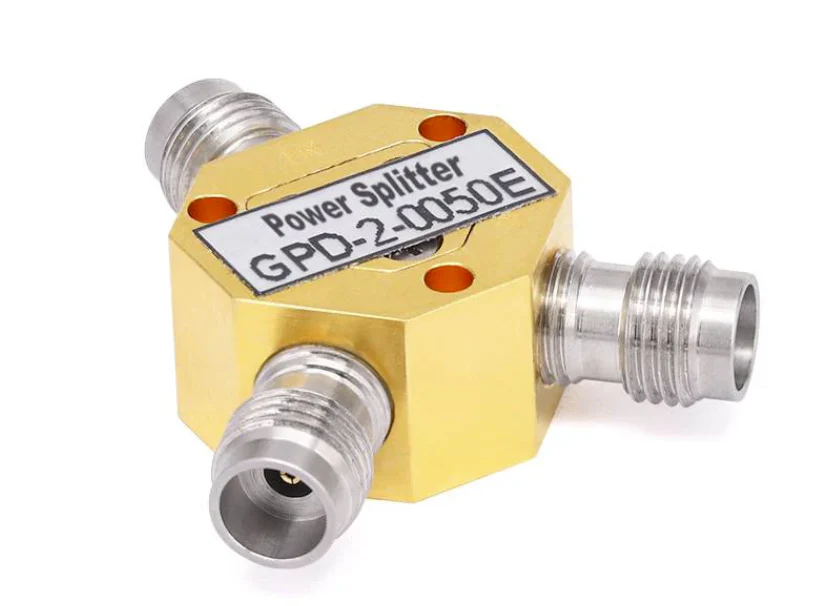

Divisores de poder e divisores de poder estão relacionados em função e aplicação e são frequentemente usados de forma intercambiável . falando estritamente, no entanto, existem diferenças sutis, principalmente em termos deObjetivos de design, foco funcional e cenários de aplicativos. As diferenças específicas são as seguintes:
1. funções principais e objetivos de design
Divisor de poder
Seu núcleo está em"bidirecionalidade". Ele pode não apenas dividir uma energia de entrada em várias saídas (modo de distribuição), mas também combinar vários poderes de entrada em uma saída (modo de combinação), por isso também é chamado de "Power Divider-Commbiner" .
O design enfatizacorrespondência de portas, baixa perda e alto isolamentoPara garantir uma operação eficiente durante a distribuição direta e a combinação reversa, reduzindo a reflexão do sinal e a interferência entre as portas .
Divisor de energia
Seu núcleo é"Unidirecionalidade", concentrando -se apenas na divisão de uma energia de entrada em várias saídas sem considerar a função de combinação reversa .
O design coloca mais ênfase emtaxas de distribuição de energia simples, com requisitos mais baixos para isolamento e correspondência reversa, e a estrutura pode ser mais simples (como usar apenas uma rede de resistores ou uma linha de transmissão simples) .
2. diferenças nos indicadores técnicos
| Indicador | Divisor de poder | Divisor de energia |
|---|---|---|
| Isolamento | Alto (geralmente ＞ 20dB) para evitar interferências entre as portas | Baixo (pode não ser estritamente necessário) |
| Bidirecionalidade | Suporta operação bidirecional (distribuição/combinação) | Somente suporta distribuição unidirecional |
| Relação de onda em pé de tensão (VSWR) | Baixo (geralmente ＜ 1,2) para garantir uma boa correspondência bidirecional | É necessário (apenas a correspondência básica da porta de entrada é necessária) |
| Perda de inserção | Baixa (principalmente perda de distribuição, como 3dB para divisão de duas vias) | Pode ser maior (incluindo perdas adicionais, como perda de divisão de tensão do resistor) |
3. estruturas típicas e cenários de aplicação
Divisor de poder
Estruturas típicas: divisores de energia de Wilkinson, pontes de linha de ramificação, etc ., que dependem de linhas de transmissão ou estruturas de acoplamento para obter distribuição de alta precisão .
Cenários de aplicação: sistemas que requerem operação bidirecional, como módulos de transmissão/recebimento de radar (precisando de ambos para distribuir sinais de transmissão e combinar sinais de recepção), matrizes de antena (distribuição de sinais e combinação), combinadores de potência de frequência de radiografia, etc .}
Divisor de energia
Estruturas típicas: redes de resistores, linhas de transmissão simples do tipo t, etc ., com uma estrutura mais simples .
Cenários de aplicação: cenários que exigem apenas distribuição unidirecional, como distribuir sinais de TV a cabo para vários terminais de usuários, saída paralela multicanal de fontes de sinal nos testes de radiofrequência, desvio de sinal de dispositivos de baixa potência, etc .
