Tudo sobre conectores SMA



The SMA connector is a widely used RF coaxial connector, renowned for its high performance and versatility. It was developed by Bendix Scintilla in the 1950s, and the name "SMA" stands for SubMiniature version A. Its design is intended to work efficiently in high-frequency environments, thus playing a crucial role in various industries involving RF sinais .



1. Principais recursos dos conectores SMA

Tamanho: os conectores SMA têm uma estrutura compacta com um diâmetro externo do condutor de 0 . 141 polegadas, tornando -os adequados para aplicações com espaço limitado.

Faixa de frequência: Eles normalmente operam até 18 GHz, embora algumas versões de alto desempenho possam atingir 26 . 5 GHz ou até mais.

Impedância: a maioria dos conectores SMA é de 50 ohms, que é a configuração padrão para sistemas de RF e microondas .

Mecanismo de acoplamento: adota um design de acoplamento rosqueado com roscas UNC de 1/4 de polegada, 36 fios por polegada, garantindo uma conexão firme e estável com forte resistência à vibração .

Materiais SMA e processos de tratamento de superfície

A concha geralmente é feita de bronze e aço inoxidável e pode ser revestido (como níquel, ouro) para melhorar a resistência e a condutividade da corrosão .

O condutor central pode ser cobre, bronze ou cobre de berílio, com uma superfície banhada a ouro para obter uma transmissão ideal de sinal .

Razão de onda em pé de tensão (VSWR): Os conectores SMA de alta qualidade têm um VSWR baixo (normalmente abaixo de 1 . 2: 1 abaixo de 12 GHz), significando transmissão de sinal eficiente com reflexão mínima.



2. tipos de conectores SMA

Os conectores SMA vêm em várias configurações para atender a diferentes aplicações:

De acordo com os tipos de porta, eles podem ser divididos em: porta padrão sma, sma de conexão rápida e polaridade reversa sma .

De acordo com os estilos estruturais, eles podem ser divididos em tipos retos e de ângulo reto . conectores retos são usados para conexões em série, enquanto os tipos de ângulo reto são adequados para espaços apertados . o 90-} grau de design de flexão pode economizar espaço ou reduzir a tensão do cabo.}}}}}}}}}}}}}}}

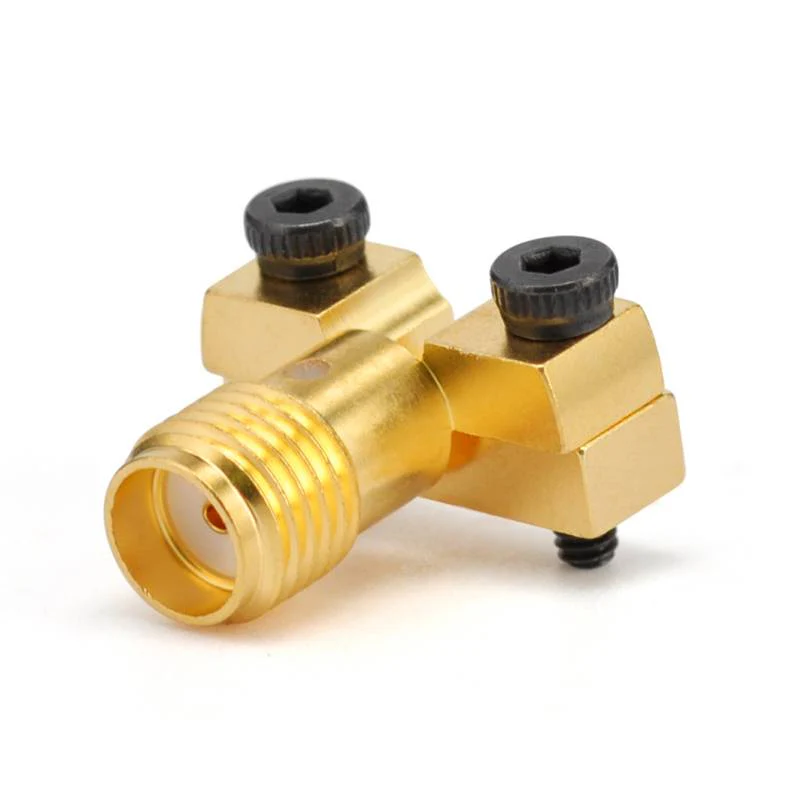

De acordo com os métodos de instalação, eles podem ser divididos em tipos regulares e de montagem em painéis . conectores de montagem de painel são projetados para instalação em painéis ou gabinetes, com vários tipos como flanges 2-} flanges, 4- e flanges redondas.



3. usos comuns da SMA

No campo de telecomunicações, os conectores SMA são amplamente utilizados em estações base de telefonia móvel, sistemas de satélite e equipamentos de comunicação sem fio .

No equipamento de teste, eles são usados em dispositivos de teste, como osciloscópios, analisadores de rede e geradores de sinais .

Nos sistemas de antena, os conectores SMA são frequentemente usados para conectar antenas em sistemas sem fio .

Nos circuitos de RF, eles são encontrados em muitos dispositivos de RF, como amplificadores, filtros e misturadores .

Notas



4. Capacidade de manuseio de energia:

Embora os conectores SMA sejam adequados para sistemas de RF de baixa potência e média de potência, eles podem não ser adequados para aplicações de alta potência . para cenários de energia superior, outros conectores como N-Type ou 7/16- podem ser mais apropriados .}}

Durabilidade mecânica: comparada a alguns conectores maiores, os conectores SMA são relativamente frágeis, especialmente em termos de alinhamento de pinos e suporta a tensão mecânica ., portanto, os cuidados extras devem ser tomados durante o manuseio e a instalação .



Compatibilidade: Ao selecionar conectores SMA, certifique-se de que os conectores macho e fêmea correspondam em termos de tamanho da rosca e impedância para garantir uma boa conexão. Eles também podem ser interconectados com portas de 2,92 mm e 3,5 mm.
