Qual é a faixa de frequência dos cabos de teste VNA?

Como fornecedor de cabos de teste VNA, sou frequentemente questionado sobre a faixa de frequência desses componentes essenciais na área de teste e medição. Neste blog, vou me aprofundar nos detalhes da faixa de frequência dos cabos de teste VNA, por que isso é importante e como isso afeta suas aplicações de teste.

Compreendendo os cabos de teste VNA

VNA, ou Vector Network Analyzer, é uma ferramenta poderosa usada para medir os parâmetros de rede de redes elétricas. Os cabos de teste VNA são o elo crucial entre o VNA e o dispositivo em teste (DUT). Eles são projetados para transmitir com precisão os sinais de teste do VNA para o DUT e vice-versa, garantindo medições confiáveis ​​e precisas.

Os cabos de teste VNA são projetados para atender aos exigentes requisitos de testes de alta frequência. Eles vêm em vários tipos, incluindo cabos flexíveis, semirrígidos e adaptáveis, cada um com seu próprio conjunto de características e aplicações. Você pode explorar nossa ampla gama deCabos de teste VNApara encontrar aquele que se adapta às suas necessidades.

A faixa de frequência dos cabos de teste VNA

A faixa de frequência dos cabos de teste VNA é uma especificação importante que determina a adequação do cabo para diferentes aplicações de teste. Refere-se à faixa de frequências na qual o cabo pode transmitir sinais de maneira eficaz com níveis aceitáveis ​​de atenuação, perda de retorno e estabilidade de fase.

Faixa de baixa frequência

A maioria dos cabos de teste VNA pode lidar com frequências a partir de alguns quilohertz (kHz). Em baixas frequências, as características elétricas do cabo são relativamente estáveis ​​e a atenuação é mínima. Essa faixa de baixa frequência é frequentemente usada para testes elétricos básicos, como medição de resistência e capacitância de componentes.

Faixa de alta frequência

O limite de alta frequência dos cabos de teste VNA pode variar significativamente dependendo do tipo e construção do cabo. Para cabos de teste VNA flexíveis padrão, o limite superior de frequência pode variar de 26,5 GHz a 40 GHz. Esses cabos são comumente usados ​​em aplicações de teste de RF e microondas de uso geral.

Os cabos semirrígidos, por outro lado, podem oferecer capacidades de frequência muito mais altas. Eles normalmente podem operar até 67 GHz ou até mais em alguns casos. Cabos semirrígidos são preferidos para aplicações de alto desempenho onde são necessárias baixas perdas e excelente estabilidade de fase, como nas indústrias aeroespacial e de defesa.

Cabos adaptáveis ​​são um compromisso entre cabos flexíveis e semirrígidos. Eles oferecem um bom equilíbrio entre flexibilidade e desempenho de alta frequência, com faixas de frequência normalmente de até 40 GHz.

Importância da faixa de frequência

A faixa de frequência dos cabos de teste VNA é de extrema importância por vários motivos:

Precisão de medição

Usar um cabo de teste VNA com uma faixa de frequência apropriada é essencial para medições precisas. Se a faixa de frequência do cabo for muito baixa para a frequência de teste, a atenuação do sinal será excessiva, levando a leituras imprecisas. Por outro lado, utilizar um cabo com uma faixa de frequência muito maior do que o necessário pode ser mais caro e não proporcionar quaisquer benefícios adicionais.

Compatibilidade com o DUT

A faixa de frequência do cabo deve ser compatível com as características de frequência do dispositivo em teste (DUT). Por exemplo, se você estiver testando um componente de RF de alta frequência que opera a 30 GHz, precisará de um cabo de teste VNA que possa suportar frequências de até pelo menos 30 GHz.

Desempenho do sistema

Num sistema de teste VNA, o desempenho geral é fortemente influenciado pelo desempenho dos cabos de teste. Um cabo com uma faixa de frequência ampla e apropriada pode ajudar a manter a integridade dos sinais de teste, garantindo que o VNA possa medir com precisão os parâmetros de rede do DUT.

Fatores que afetam a faixa de frequência

Vários fatores podem afetar a faixa de frequência dos cabos de teste VNA:

Construção de cabos

A construção do cabo, incluindo o tipo de condutor, material dielétrico e blindagem, desempenha um papel significativo na determinação da sua faixa de frequência. Por exemplo, cabos com materiais dielétricos de alta qualidade, como PTFE (politetrafluoretileno), podem oferecer melhor desempenho em altas frequências devido às suas características de baixa perda.

Tipo de conector

O tipo de conectores usados ​​no cabo também afeta sua faixa de frequência. Conectores de alta qualidade, como conectores SMA (versão subminiatura A), de 2,92 mm e 1,85 mm, são projetados para lidar com altas frequências e fornecer uma boa conexão elétrica. Usar o tipo de conector errado pode limitar o desempenho de frequência do cabo.

Comprimento do cabo

O comprimento do cabo pode afetar sua faixa de frequência. Cabos mais longos geralmente apresentam maior atenuação, especialmente em altas frequências. Portanto, é importante escolher o comprimento de cabo apropriado com base nos requisitos de teste e no espaço disponível na configuração de teste.

Calibração e faixa de frequência

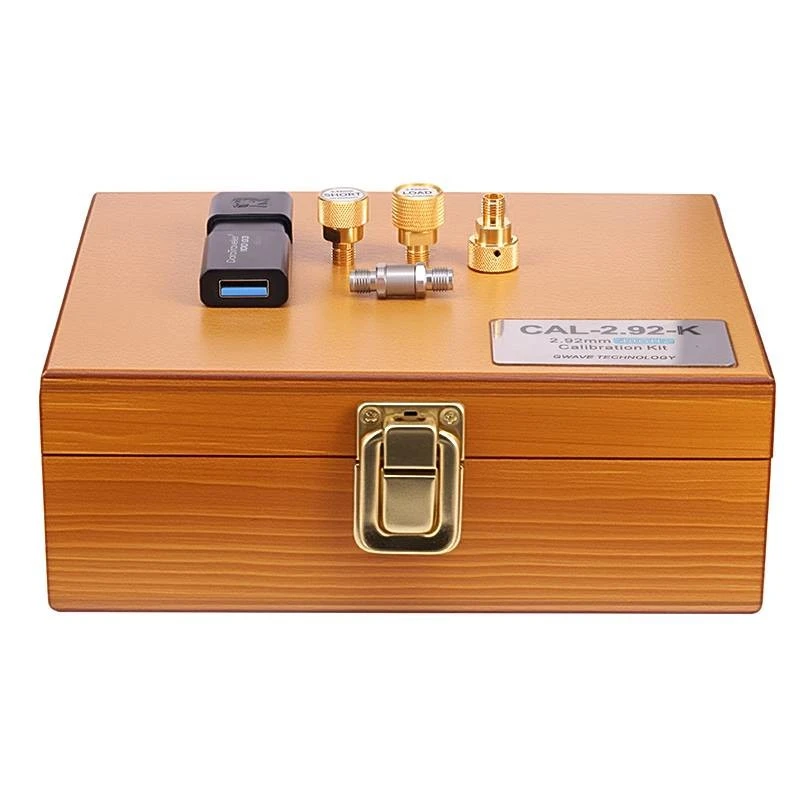

A calibração é uma etapa essencial nos testes de VNA para garantir medições precisas.Kits de calibraçãosão usados ​​para compensar os erros introduzidos pelos cabos de teste, conectores e pelo próprio VNA.

O processo de calibração normalmente é realizado em uma faixa de frequência específica. É importante garantir que a faixa de frequência de calibração corresponda à faixa de frequência dos cabos de teste VNA e do DUT. Se a calibração não for realizada corretamente, os resultados da medição poderão ser imprecisos, especialmente nos limites da faixa de frequência.

Escolhendo o cabo de teste VNA correto com base na faixa de frequência

Ao escolher um cabo de teste VNA, é crucial considerar a faixa de frequência da sua aplicação de teste. Aqui estão alguns passos para ajudá-lo a fazer a escolha certa:

1. Determine a frequência do teste: Identifique a faixa de frequência dos sinais que você precisa medir. Isto lhe dará uma ideia clara da faixa de frequência mínima necessária para o cabo.
2. Considere os requisitos do aplicativo: Se você estiver trabalhando em um aplicativo de alto desempenho, como testes 5G ou comunicação via satélite, poderá precisar de um cabo com uma faixa de frequência mais ampla e mais alta. Para testes de uso geral, um cabo flexível padrão com faixa de frequência moderada pode ser suficiente.
3. Avalie as características do cabo: Observe outras características do cabo, como atenuação, perda de retorno e estabilidade de fase, além da faixa de frequência. Esses fatores também podem afetar a precisão da medição e o desempenho geral do sistema de teste.

Conclusão

A faixa de frequência dos cabos de teste VNA é uma especificação crítica que impacta diretamente a precisão e a confiabilidade das suas medições VNA. Como fornecedor de cabos de teste VNA, entendemos a importância de fornecer cabos com a faixa de frequência correta para suas aplicações específicas.

Se você estiver no mercado de cabos de teste VNA ou tiver alguma dúvida sobre a faixa de frequência e suas implicações, não hesite em nos contatar. Nossa equipe de especialistas está pronta para ajudá-lo a escolher os melhores cabos para suas necessidades de teste e orientá-lo durante o processo de aquisição.
