Quais são as aplicações dos isoladores de RF de estágio único?

Os isoladores de RF de estágio único são componentes cruciais em sistemas de radiofrequência (RF) e micro-ondas. Como fornecedor líder de isoladores de RF, testemunhei em primeira mão as aplicações diversas e em constante expansão desses dispositivos. Neste blog, explorarei as diversas aplicações dos isoladores de RF de estágio único e como eles contribuem para a operação eficiente de diferentes sistemas.

1. Sistemas de comunicação sem fio

Os sistemas de comunicação sem fio, como redes celulares, Wi - Fi e comunicação via satélite, dependem fortemente de isoladores de RF de estágio único. Em estações base celulares, isoladores de RF são usados ​​para proteger amplificadores de alta potência (HPAs) da energia refletida. Quando um sinal é transmitido do HPA, existe a possibilidade de parte da energia ser refletida de volta devido a incompatibilidades de impedância na linha de transmissão ou na antena. Esta potência refletida pode causar danos ao HPA e reduzir sua eficiência. Um isolador de RF de estágio único, colocado entre o HPA e a antena, permite que o sinal de avanço passe com perda mínima enquanto bloqueia o sinal refletido.

Por exemplo, em estações base 5G modernas, que operam em altas frequências e exigem transmissão de alta potência, o uso de isoladores de RF de estágio único de alto desempenho é essencial. NossoIsoladores coaxiais de 26,5 GHz RFsão projetados especificamente para atender aos requisitos de aplicações de ondas milimétricas 5G. Esses isoladores podem lidar com sinais de alta potência e fornecer excelente desempenho de isolamento, garantindo a operação estável da estação base.

Em roteadores Wi - Fi, isoladores de RF são usados ​​para melhorar a qualidade do sinal e reduzir a interferência. Eles ajudam a isolar diferentes componentes de RF, como o amplificador de potência e a antena, evitando acoplamentos indesejados entre eles. Isso resulta em uma conexão Wi-Fi mais confiável e eficiente.

2. Sistemas de radar

Os sistemas de radar são amplamente utilizados em aplicações militares, de aviação e de previsão do tempo. Os isoladores de RF de estágio único desempenham um papel vital nos sistemas de radar, protegendo o transmissor da energia refletida. Em um sistema de radar, o transmissor envia pulsos de RF de alta potência e a antena irradia esses pulsos para o ar. Quando os pulsos encontram um objeto, parte da energia é refletida de volta para a antena e depois para o receptor. No entanto, também pode haver alguma energia refletida de volta ao transmissor devido a incompatibilidades de impedância.

Um isolador de RF de estágio único colocado entre o transmissor e a antena pode evitar que essa energia refletida danifique o transmissor. Também ajuda a manter a estabilidade da potência de saída do transmissor, o que é crucial para medições de radar precisas. Por exemplo, em sistemas de radar militares, que geralmente operam em ambientes hostis e exigem detecção de alta precisão, é necessário o uso de isoladores de RF de estágio único de alta qualidade. NossoIsoladores coaxiais RF de 18 GHzsão adequados para aplicações de radar na banda X, proporcionando alto isolamento e baixa perda de inserção.

3. Equipamento de teste e medição

Equipamentos de teste e medição, como analisadores de espectro, analisadores de rede e geradores de sinal, geralmente exigem o uso de isoladores de RF de estágio único. Nestes instrumentos, isoladores são usados ​​para isolar diferentes seções de RF, evitando vazamento e interferência de sinal. Por exemplo, em um analisador de espectro, um isolador de RF pode ser usado para isolar o estágio de entrada do resto do circuito, garantindo que o sinal de entrada seja medido com precisão sem ser afetado pelos circuitos internos.

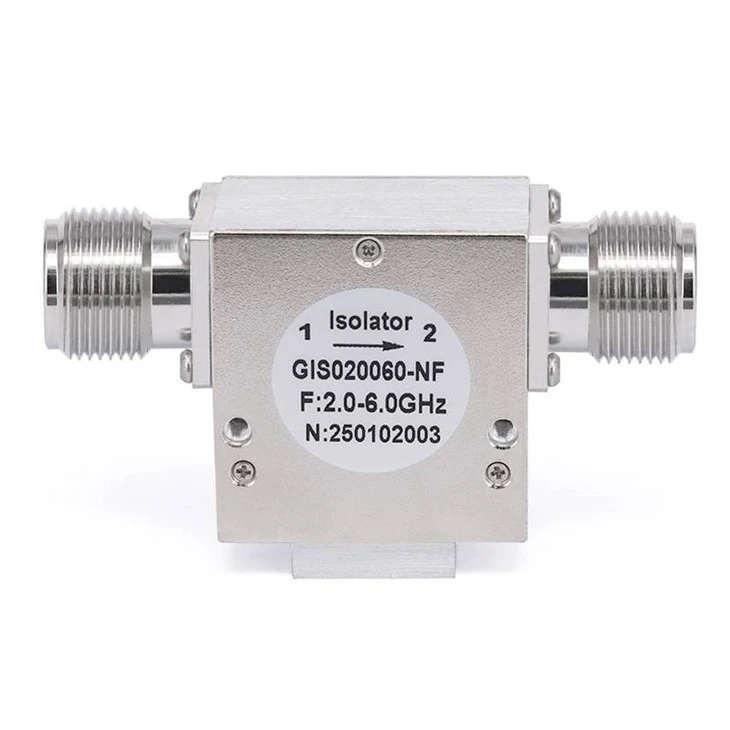

Em geradores de sinal, isoladores são usados ​​para melhorar a qualidade do sinal de saída. Eles podem evitar que variações de impedância de carga afetem a potência de saída e a estabilidade de frequência do gerador de sinal. NossoIsoladores coaxiais RF de 6 GHzsão ideais para aplicações de teste e medição na faixa de frequência mais baixa, proporcionando isolamento confiável e excelente desempenho.

4. Equipamento Médico

Em equipamentos médicos, como máquinas de ressonância magnética (ressonância magnética) e dispositivos de ablação por RF, isoladores de RF de estágio único também são usados. Em máquinas de ressonância magnética, isoladores de RF são usados ​​para proteger os transmissores de RF da energia refletida. Os transmissores de RF em máquinas de ressonância magnética geram pulsos de RF de alta potência para excitar os núcleos de hidrogênio no corpo do paciente. Um isolador de RF de estágio único pode garantir a segurança e estabilidade do transmissor de RF, evitando que a energia refletida cause danos.

Em dispositivos de ablação por RF, que são usados ​​para tratar várias condições médicas aplicando energia de RF ao tecido alvo, isoladores são usados ​​para controlar o fornecimento de energia de RF. Eles ajudam a garantir que a energia de RF seja entregue com precisão ao tecido alvo, sem causar danos a outras partes do corpo.

5. Sistemas de transmissão

Os sistemas de transmissão, incluindo transmissão de rádio e televisão, usam isoladores de RF de estágio único para melhorar o desempenho dos transmissores. Na transmissão de rádio, isoladores de RF são usados ​​para proteger o amplificador de potência da potência refletida e para garantir a estabilidade do sinal transmitido. Eles também ajudam a reduzir a interferência entre os diferentes componentes de RF no sistema de transmissão.

Na transmissão de televisão, especialmente em transmissores de TV digital e de alta definição, o uso de isoladores de RF de estágio único de alta qualidade é essencial. Esses isoladores podem lidar com sinais de alta potência e fornecer excelente desempenho de isolamento, garantindo a transmissão clara e confiável dos sinais de TV.

Vantagens de nossos isoladores de RF de estágio único

Como fornecedor profissional de isoladores de RF, oferecemos uma ampla gama de isoladores de RF de estágio único com muitas vantagens. Nossos isoladores são projetados com tecnologias avançadas e materiais de alta qualidade, garantindo alto desempenho e confiabilidade. Eles têm baixa perda de inserção, o que significa que permitem que o sinal de avanço passe com atenuação mínima. Ao mesmo tempo, proporcionam alto isolamento, bloqueando efetivamente o sinal refletido.

Nossos isoladores também são altamente personalizáveis. Podemos projetar e fabricar isoladores de acordo com os requisitos específicos de nossos clientes, como diferentes frequências, níveis de potência e tamanhos de embalagens. Isso nos permite atender às diversas necessidades de diversas aplicações.

Contate-nos para compras

Se você estiver interessado em nossos isoladores de RF de estágio único ou tiver alguma dúvida sobre suas aplicações, não hesite em nos contatar. Temos uma equipe de vendas profissional que pode fornecer informações detalhadas sobre o produto e suporte técnico. Esteja você no setor de comunicação sem fio, radar, teste e medição, médico ou de transmissão, podemos oferecer os isoladores de RF mais adequados para suas necessidades. Vamos trabalhar juntos para obter melhor desempenho em seus sistemas de RF.

Referências

• Pozar, DM (2011). Engenharia de Microondas. Wiley.
• Colin, RE (2001). Fundações para Engenharia de Microondas. Wiley - Interciência.
