Como evito arcos em um conector PCB?

Evitar arcos em um conector PCB é um aspecto crucial para garantir a confiabilidade e segurança dos dispositivos eletrônicos. Como fornecedor de conectores PCB, entendo os desafios e riscos associados ao arco elétrico e estou aqui para compartilhar algumas estratégias eficazes para ajudá-lo a evitar esse problema.

Compreendendo o arco voltaico em conectores PCB

O arco voltaico ocorre quando uma descarga elétrica atravessa uma lacuna em um circuito, normalmente devido a uma quebra do material isolante entre duas superfícies condutoras. Em conectores PCB, o arco voltaico pode ser causado por vários fatores, incluindo alta tensão, mau contato, contaminação e condições ambientais.

A alta tensão é uma das principais causas do arco voltaico. Quando a tensão através de um conector excede a tensão de ruptura do material isolante, pode formar-se um arco, que pode danificar o conector e os componentes circundantes. O mau contato entre os pinos do conector e as almofadas da PCB também pode causar arco voltaico, pois cria um caminho de alta resistência que pode gerar calor e causar a quebra do isolamento.

Contaminação, como poeira, sujeira ou umidade, também pode contribuir para o arco voltaico. Esses contaminantes podem reduzir a resistência de isolamento entre as superfícies condutoras, facilitando a formação de um arco. As condições ambientais, como alta umidade ou temperatura, também podem afetar o desempenho do conector e aumentar o risco de arco elétrico.

Estratégias para prevenir arcos

1. Selecione o conector correto

Escolher o conector apropriado para sua aplicação é essencial para evitar arcos. Considere os requisitos de tensão, corrente e frequência do seu circuito, bem como as condições ambientais nas quais o conector irá operar. Procure conectores projetados para suportar altas tensões e que tenham boas propriedades de isolamento.

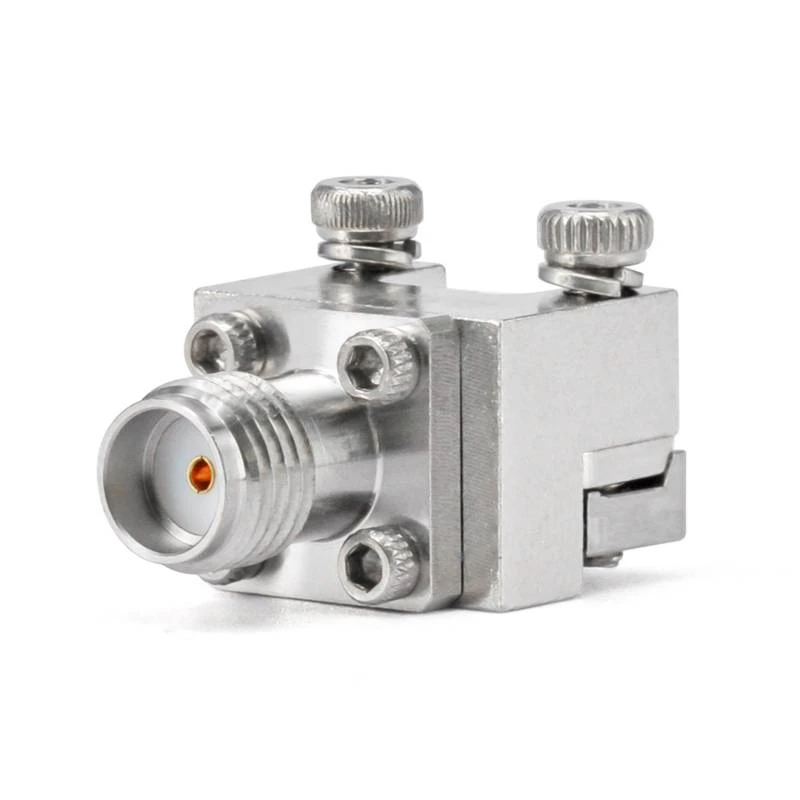

Por exemplo,Conectores substituíveis em camposão uma ótima opção para aplicações onde o conector precisa ser facilmente substituído ou reparado. Esses conectores são projetados para fornecer uma conexão confiável e estão disponíveis em diversas configurações para atender a diferentes requisitos.

2. Garanta a instalação adequada

A instalação adequada do conector é crucial para evitar arcos. Certifique-se de que o conector esteja corretamente alinhado com as placas da PCB e que os pinos estejam inseridos com segurança. Evite apertar demais o conector, pois isso pode danificar os pinos ou a PCB.

Use as ferramentas e técnicas apropriadas para instalar o conector e siga cuidadosamente as instruções do fabricante. Se não tiver certeza sobre como instalar o conector, consulte um profissional ou o fabricante do conector para obter orientação.

3. Mantenha um bom contato

Manter um bom contato entre os pinos do conector e as placas da PCB é essencial para evitar arcos. Certifique-se de que os pinos estejam limpos e livres de detritos e que as almofadas da PCB estejam lisas e planas. Use um limpador de contato ou uma lixa de grão fino para limpar os pinos e as almofadas, se necessário.

Considere usar um conector com alta força de contato ou um mecanismo de travamento para garantir uma conexão segura. Isso pode ajudar a evitar que os pinos se soltem ou se desconectem, o que pode causar arco voltaico.

4. Proteja contra contaminação

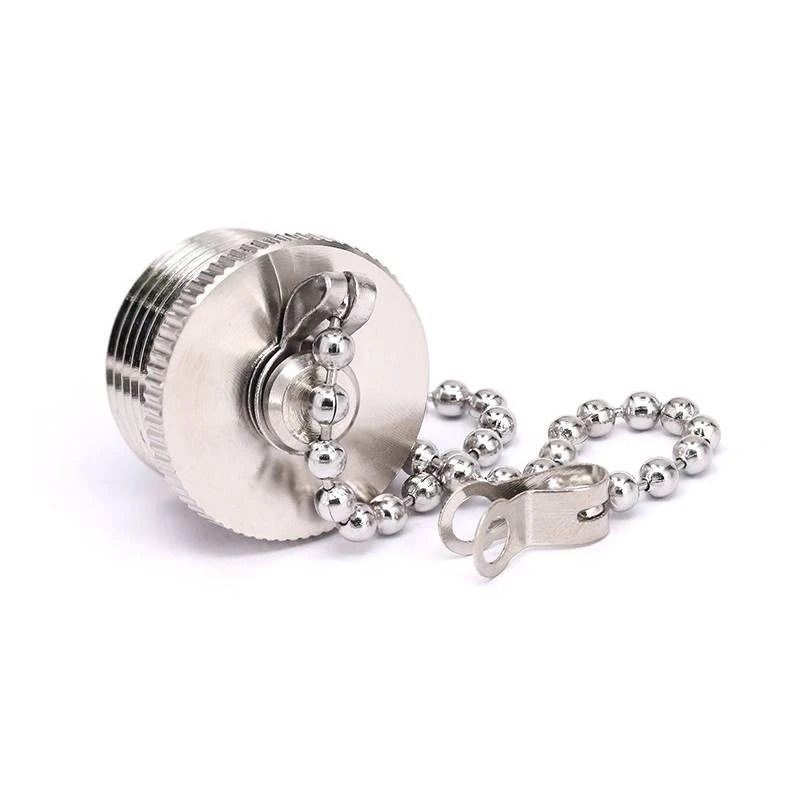

Proteger o conector contra contaminação é importante para evitar arcos. UsarTampas contra poeira do conectorpara evitar que poeira e sujeira entrem no conector quando ele não estiver em uso. Essas tampas podem ajudar a prevenir o acúmulo de contaminantes nos pinos e nas pastilhas, o que pode reduzir a resistência do isolamento e aumentar o risco de arco elétrico.

Se o conector for exposto à umidade ou outros líquidos, considere usar um conector à prova d’água ou resistente à umidade. Esses conectores são projetados para fornecer uma conexão confiável em ambientes molhados ou úmidos e podem ajudar a evitar arcos causados ​​pela umidade.

5. Gerencie as condições ambientais

O gerenciamento das condições ambientais nas quais o conector opera também pode ajudar a evitar arcos. Se o conector for exposto a altas temperaturas, considere usar um conector projetado para suportar altas temperaturas. Esses conectores são normalmente feitos de materiais que apresentam boa estabilidade térmica e podem ajudar a evitar a quebra do isolamento devido ao calor.

Se o conector for exposto a alta umidade, considere usar um conector projetado para resistir à umidade. Esses conectores são normalmente revestidos com uma camada protetora ou possuem um design selado para evitar a entrada de umidade no conector.

Teste e Inspeção

Testes e inspeções regulares do conector podem ajudar a detectar e prevenir arcos antes que se tornem um problema. Use um multímetro ou outro equipamento de teste para medir a resistência e a continuidade dos pinos do conector e das placas da PCB. Verifique se há sinais de danos ou desgaste, como pinos tortos, isolamento rachado ou corrosão.

Se você detectar algum problema com o conector, substitua-o imediatamente para evitar arcos e outros problemas. Também é uma boa ideia manter um registro dos resultados dos testes e inspeções para acompanhar o desempenho do conector ao longo do tempo.

Conclusão

Evitar arcos em um conector PCB é essencial para garantir a confiabilidade e segurança dos dispositivos eletrônicos. Ao selecionar o conector correto, garantir a instalação adequada, manter um bom contato, proteger contra contaminação e gerenciar as condições ambientais, você pode reduzir o risco de arco elétrico e melhorar o desempenho do seu circuito.

Como fornecedor de conectores PCB, estou comprometido em fornecer conectores e soluções de alta qualidade que atendam às necessidades de meus clientes. Se você tiver alguma dúvida ou precisar de ajuda para selecionar o conector certo para sua aplicação, não hesite em entrar em contato comigo. Estou aqui para ajudá-lo a evitar arcos e garantir o sucesso do seu projeto.

Referências

• "Manual do conector elétrico" por Paul D. Mitchell
• "Projeto de PCB para capacidade de fabricação" por Colin Warwick
• "Design digital de alta velocidade: um manual de magia negra", de Howard Johnson e Martin Graham
