Quais são as capacidades de roteamento de sinal dos circuladores de RF?

Ei! Como fornecedor de circuladores de RF, estou muito feliz em conversar com você sobre os recursos de roteamento de sinal desses dispositivos incríveis. Os circuladores de RF são componentes muito interessantes no mundo da tecnologia de radiofrequência e desempenham um papel crucial em diversas aplicações.

Então, o que exatamente é um circulador de RF? Bem, é um dispositivo não recíproco de três ou quatro portas que roteia sinais de RF em uma direção específica. Você pode pensar nisso como um guarda de trânsito para sinais de RF, direcionando-os para onde precisam ir. A principal característica de um circulador de RF é sua não reciprocidade, o que significa que o fluxo do sinal é diferente dependendo da direção de onde vem.

Vamos começar observando como funcionam esses circuladores. Dentro de um circulador de RF, existe um campo magnético que interage com os sinais de RF. Este campo magnético é criado por um material ferrite, que é um tipo de cerâmica com propriedades magnéticas. Quando um sinal de RF entra em uma porta do circulador, o campo magnético o guia para a próxima porta em uma sequência predefinida. Por exemplo, em um circulador de três portas, se um sinal entrar na porta 1, ele sairá pela porta 2; se entrar na porta 2, sairá pela porta 3; e se entrar na porta 3, sairá pela porta 1.

Uma das principais vantagens do uso de circuladores de RF para roteamento de sinal é a capacidade de isolar diferentes partes de um sistema. Em um sistema de comunicação, por exemplo, você pode ter um transmissor e um receptor. O circulador pode ser usado para separar os sinais de saída e de entrada, evitando que o sinal do transmissor interfira no receptor. Este isolamento é crucial para manter a qualidade do sinal recebido e garantir o bom funcionamento do sistema.

Outra coisa interessante sobre os circuladores de RF é sua baixa perda de inserção. A perda de inserção é a quantidade de potência do sinal que é perdida à medida que o sinal passa pelo circulador. Um bom circulador de RF terá perda de inserção muito baixa, o que significa que a maior parte da potência do sinal é transferida de uma porta para outra sem atenuação significativa. Isso é importante porque ajuda a preservar a força do sinal de RF, o que é especialmente crítico em comunicações de longa distância ou aplicações de alta frequência.

Agora, vamos falar sobre algumas das capacidades específicas de roteamento de sinal dos circuladores de RF em diferentes faixas de frequência.

Circuladores coaxiais RF de 18 GHz

Circuladores coaxiais RF de 18 GHzsão comumente usados ​​em aplicações que exigem roteamento de sinal de alta frequência. Nessa frequência, os circuladores precisam ser projetados com precisão para garantir fluxo de sinal adequado e baixa perda de inserção. Esses circuladores são frequentemente usados ​​em sistemas de comunicação via satélite, sistemas de radar e aplicações de backhaul sem fio. Na comunicação via satélite, por exemplo, os circuladores de 18 GHz podem ser usados ​​para rotear sinais entre o transceptor do satélite e a antena, garantindo transmissão e recepção eficientes do sinal.

Circuladores coaxiais RF de 26,5 GHz

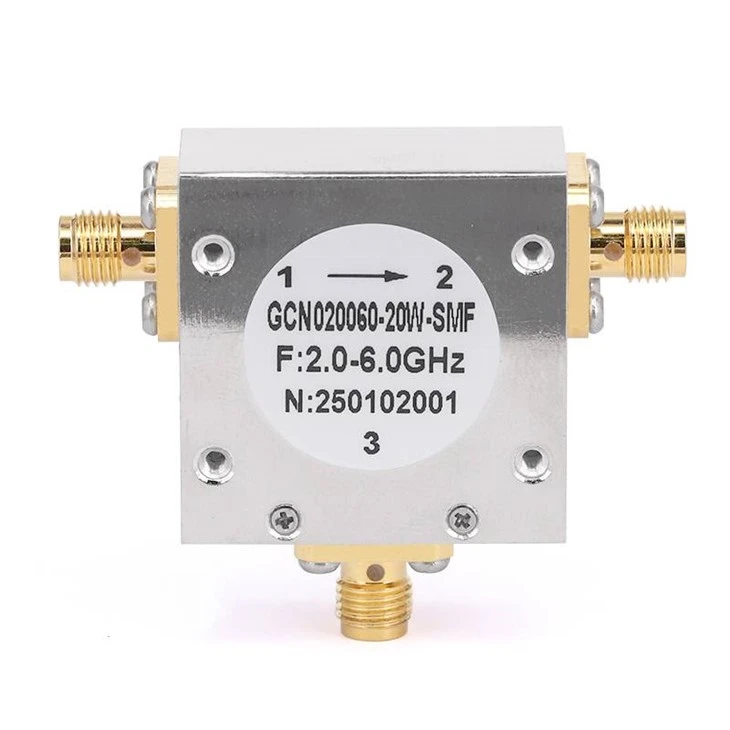

Subindo em frequência,Circuladores coaxiais RF de 26,5 GHzsão usados ​​em aplicações ainda mais avançadas. Essa faixa de frequência é frequentemente associada à tecnologia de ondas milimétricas, que é usada em sistemas de comunicação 5G, transferência de dados em alta velocidade e radar automotivo. As capacidades de roteamento de sinal destes circuladores são cruciais para o bom funcionamento destes sistemas. Por exemplo, numa estação base 5G, o circulador pode ser usado para separar os sinais de transmissão e recepção, permitindo a transmissão e recepção simultânea de dados em altas velocidades.

Circuladores coaxiais RF de 40 GHz

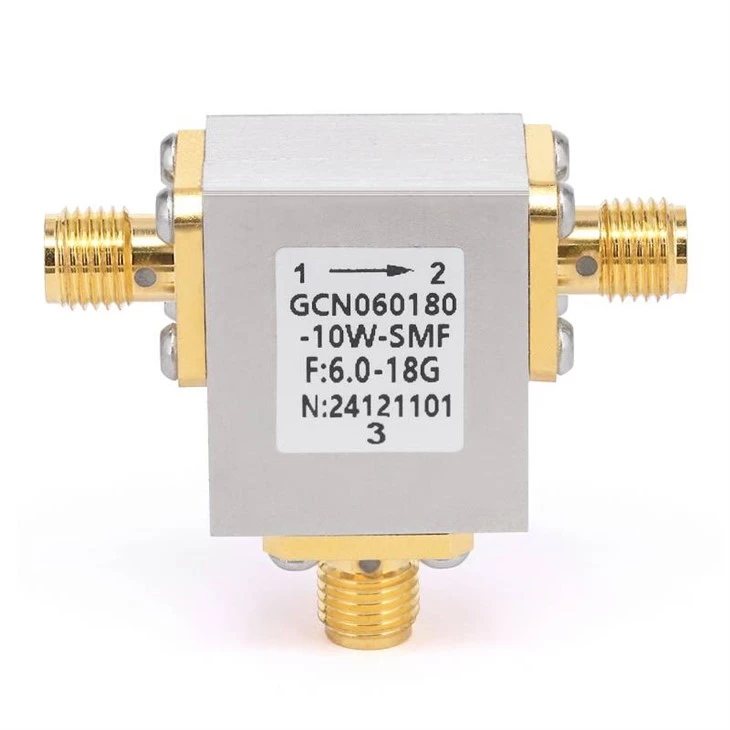

Circuladores coaxiais RF de 40 GHzestão na extremidade superior do espectro de frequência e são usados ​​em aplicações muito especializadas. Esses circuladores são frequentemente encontrados em sistemas de comunicação militar, radares de alta resolução e comunicação espacial. Nessa frequência, o projeto e a fabricação dos circuladores tornam-se ainda mais desafiadores, mas eles oferecem excelentes recursos de roteamento de sinal para aplicações de alta frequência e alto desempenho.

Além de suas capacidades específicas de frequência, os circuladores de RF também oferecem flexibilidade em termos de design físico. Eles podem ser projetados em diferentes tamanhos e configurações para atender aos requisitos específicos de um sistema. Por exemplo, existem circuladores de montagem em superfície que são ideais para designs compactos de placas de circuito impresso (PCB) e também existem circuladores coaxiais que são adequados para sistemas maiores ou aplicações que exigem manuseio de alta potência.

Quando se trata de escolher um circulador RF para sua aplicação, há algumas coisas a serem consideradas. Primeiro, você precisa determinar a faixa de frequência em que seu sistema opera. Isso o ajudará a selecionar um circulador otimizado para essa frequência. Você também precisa considerar as capacidades de manipulação de energia do circulador. Se o seu sistema operar em altos níveis de potência, você precisará de um circulador que possa lidar com essa potência sem superaquecer ou causar danos.

Outro fator importante são os requisitos de isolamento do seu sistema. Conforme mencionado anteriormente, o isolamento é crucial para evitar interferência de sinal. Você precisará escolher um circulador que forneça o nível apropriado de isolamento para sua aplicação.

Portanto, se você está no mercado de circuladores de RF e procura produtos de alta qualidade com excelentes recursos de roteamento de sinal, não procure mais! Somos um fornecedor líder de circuladores RF e oferecemos uma ampla gama de produtos para atender às suas necessidades específicas. Se você precisa de um circulador coaxial RF de 18 GHz, 26,5 GHz ou 40 GHz, nós temos o que você precisa.

Se você tiver alguma dúvida ou quiser discutir suas necessidades com mais detalhes, sinta-se à vontade para entrar em contato conosco. Estamos sempre felizes em ajudá-lo a encontrar o circulador de RF certo para sua aplicação e orientá-lo durante o processo de aquisição. Vamos trabalhar juntos para que seu sistema de RF tenha o melhor desempenho!
