Como escolher o conjunto de cabos de RF



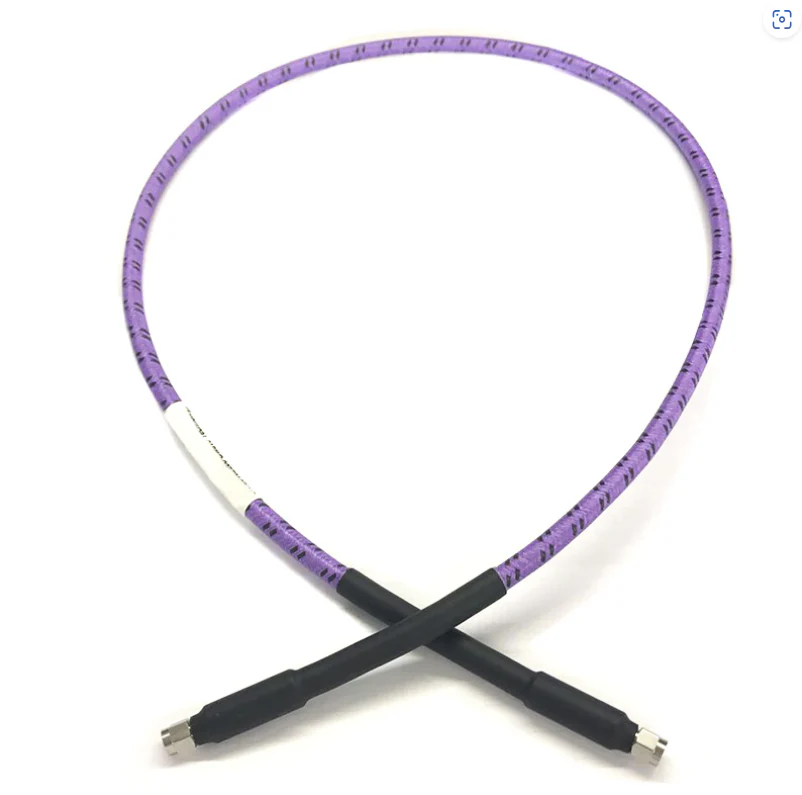

A seleção do conjunto de cabos RF correta é crucial para garantir a transmissão de sinal confiável em campos como telecomunicações, radar, teste e medição, sistemas aeroespaciais e industriais. O processo de seleção requer equilíbrio de desempenho elétrico, características mecânicas, resistência ambiental e requisitos de aplicação específicos. Aqui está um guia passo a passo para ajudá-lo a tomar uma decisão informada:



1. Esclareça os requisitos e cenários de aplicativos

Teste e medição: Flexão frequente, conexões repetidas e requisitos de alta precisão (por exemplo, equipamentos de laboratório, osciloscópios).

Instalação fixa: Estabilidade a longo prazo e baixas necessidades de manutenção.

Ambientes severos: Exposição a temperaturas extremas, umidade, vibração ou produtos químicos (por exemplo, torres ao ar livre, aeroespacial, máquinas industriais).

Sistemas de alta mobilidade: Flexibilidade e durabilidade em estados móveis (por exemplo, drones, robôs, dispositivos portáteis).



2. Avalie os principais parâmetros de desempenho elétrico

um. Faixa de frequência

Os cabos de RF têm uma frequência operacional máxima, além da qual a perda de sinal (atenuação) aumenta acentuadamente. Verifique se a frequência nominal do cabo abrange a faixa operacional do seu sistema:

Baixa frequência (menor ou igual a 6 GHz): RG 58, RG316 (comum em eletrônicos de consumo).

Frequência média (6–26 GHz): .086, .141 cabos semi-flexíveis e semi-rígidos.

Alta frequência (26-40 GHz): amplitude de perda ultra baixa e cabos coaxiais estáveis em fase (por exemplo, para comunicações por satélite, radar).

Frequência ultra-alta (40-110 GHz): amplitude de perda ultra baixa e cabos coaxiais estáveis em fase (sistemas de ondas milimétricas).

b. Atenuação (perda de sinal)

A atenuação (db/ft) mede a perda de sinal sobre a distância e aumenta com a frequência. Para transmissão de longa distância, priorize os cabos de baixa atualização.

c. Correspondência de impedância

A incompatibilidade de impedância causa a reflexão do sinal, reduzindo a eficiência e criando interferência. Combine a impedância do cabo ao seu sistema:

A maioria dos sistemas de RF (por exemplo, militar, telecomunicações, equipamento de teste): 50Ω.

Sistemas de TV de vídeo / cabo: 75Ω.

Evite misturar impedâncias (por exemplo, cabo 50Ω com conectores 75Ω).

d. Capacidade de manuseio de energia

O cabo deve suportar a energia do sistema (média e pico de potência) para evitar superaquecimento ou quebra. Fatores -chave:

Poder média: potência contínua (por exemplo, 100W nas estações base).

Poder de pico: potência de pulso curto (por exemplo, nível de quilowatt no radar).

Derretar em ambientes de alta temperatura (por exemplo, redução de 20% em 60 graus).

e. Estabilidade de fase

Em sistemas sensíveis à fase, como aqueles com sinais diferenciais, minimizam a deriva de fase causada por alterações de temperatura ou flexão. Escolha cabos com amplitude estável e características de fase.



3. Avalie as características mecânicas

um. Flexibilidade

Alta flexibilidade: use cabos flexíveis para cenários que requerem flexão frequente (por exemplo, leads de teste).

Baixa flexibilidade: para instalações fixas que precisam de estabilidade, use cabos semi-rígidos (condutor externo de cobre sólido) ou semi-flexível.

b. Durabilidade

Raio de flexão: verifique se o cabo pode suportar o raio mínimo de flexão sem degradação do desempenho.

Resistência ao desgaste: Use cabos com bainhas robustas (por exemplo, bainhas trançadas de nylon de aço inoxidável) em ambientes industriais severos.



4. Considere resistência ambiental

O cabo deve funcionar corretamente sob suas condições operacionais:

Faixa de temperatura: grau industrial (-40 a 125 graus), grau aeroespacial (-55 a 165 graus) ou ambientes extremos. Supercondutores de alta temperatura (por exemplo, isolamento de PTFE pode suportar -65 a 200 graus).

Resistência à umidade / Classificação IP: O uso externo requer cabos / conectores à prova d'água (por exemplo, conectores do tipo n iP67 / IP68 com anéis O).

Resistência química / resistência a UV: Para cenários expostos a óleo, combustível ou luz solar (por exemplo, bainhas de copolímero de etileno-tetrafluoroetileno para resistência química; PVC estabilizado por UV para uso externo).

Resistência a vibração / choque: as aplicações militares / aeroespaciais requerem cabos com blindagem robusta e alívio de tensão (por exemplo, atendendo aos padrões MIL-DTL -17).



5. Selecione conectores compatíveis

Os conectores devem corresponder à interface do cabo e do equipamento, com baixa perda de inserção e conexão confiável:

Tipos comuns: SMA (até 18 GHz), N-Type (até 18 GHz, alta potência), TNC (resistente à vibração), BNC (baixa frequência, conexão rápida), 2,92 mm (até 40 GHz), 1,85 mm (até 67 GHz).

Recursos: Escolha conectores de crimpagem, solda ou compressão com base nas necessidades de instalação. Em ambientes agressivos, selecione conectores de aço inoxidável sobre os bronze.

Gênero e polaridade: verifique se o homem / fêmea combina com o equipamento (por exemplo, sma macho a fêmea do tipo n).



6. Custo e confiabilidade do equilíbrio

Os cabos de alto desempenho (por exemplo, condutores banhados a prata, PTFE com espuma / PTFE de baixa densidade) são mais caros, mas têm menor perda e vida útil mais longa (adequado para sistemas críticos).

As opções econômicas (por exemplo, aço com cobertura de prata, trança de cobre em estanho, bainhas de PVC) são adequadas para usos não críticos e de baixa frequência (por exemplo, eletrônicos de consumo).

Para aplicações críticas de segurança (por exemplo, equipamentos médicos, aviação), priorize a confiabilidade sobre o custo.



Resumo das etapas -chave

Esclareça o cenário de aplicação (fixo fixo / móvel, interno / externo, faixa de frequência).

Corresponder especificações elétricas (impedância, poder, atenuação).

Selecione propriedades mecânicas apropriadas (flexibilidade, tamanho, durabilidade).

Garanta resistência ambiental (temperatura, umidade, produtos químicos).

Escolha conectores compatíveis.

Equilíbrio de desempenho, custo e confiabilidade.



Seguindo essas etapas, você pode selecionar um conjunto de cabos de RF que otimize a integridade e a longevidade do sinal para suas necessidades específicas.
