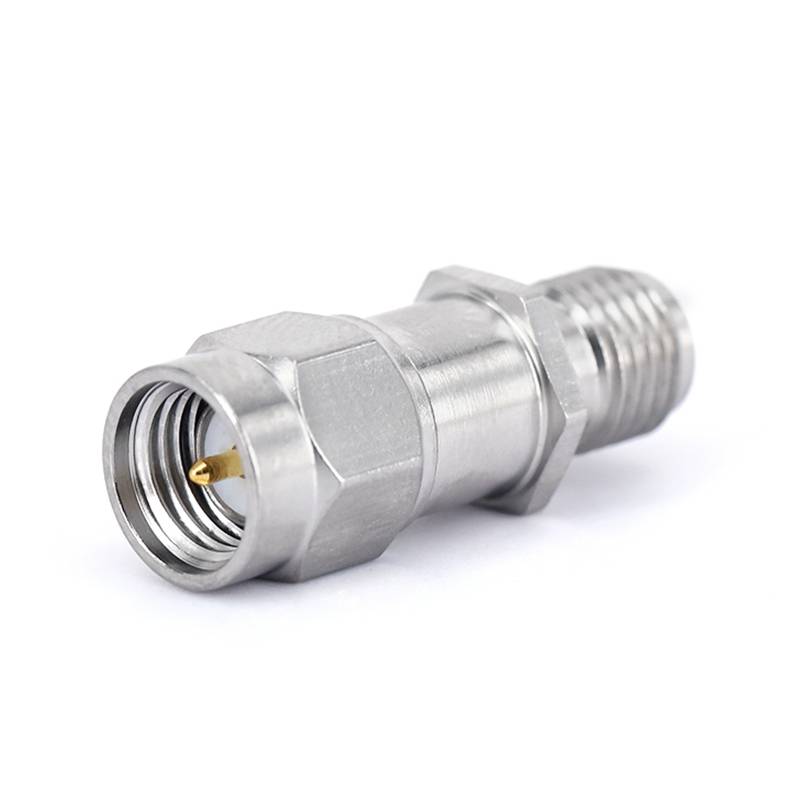

Blocos CD internos

The core function of DC Block is to prevent direct current (DC) signals from passing through while allowing alternating current (AC) signals, especially radio frequency (RF) signals, to pass through smoothly. This characteristic is of great importance in many circuits as it can prevent DC signals from having unwanted effects on subsequent circuits. For example, it protects sensitive RF components from the damage caused por corrente direta e evita a interferência do viés dc com a transmissão normal de sinais de RF .

Para alguns cenários de aplicativos que requerem conexão com cabos coaxiais, os blocos RF CC com embalagem coaxial serão usados . Este formulário de embalagem possui excelente desempenho de RF e capacidade anti-interferência, garantindo a transmissão eficiente de um rf de rf com um pacote coaxial e o pacote interno .} o RF DC DC DC DC DC DC DC CUNCIONAGEM COM CIRCUITO COAXIAL .} o Para a camada de blindagem externa do cabo coaxial ., o circuito interno é conectado aos pinos através de uma estrutura de conexão RF especial para atender aos requisitos de desempenho de baixa perda e alto isolamento .} geralmente, as interfaces coaxiais dos blocos DC incluem vários tipos de interfaces RF, como sma, 2 {{{{{{{{{{{{ 1 . 85mm. O condutor externo é passivado com aço inoxidável e o material do condutor é revestido de latão com ouro.

Na comunicação sem fio: nos transceptores sem fio, é usado para separar os componentes DC e CA dos sinais de radiofrequência (RF) ., evita que o viés de CC afete o processamento de sinais de RF por circuitos subseqüentes, garantindo a transmissão e a amplificação normal dos sinais de RF.

Sku	Série de conectores	Freqüência	Vswr	Perda de inserção
Fr 5- gdcb -18 g-smas -50	SMA feminina	10MHz ~ 18GHz	1.35	0,7dB
Tensão, dc max (volts)	Poder, entrada máxima (watts)	Tipo de bloco	Material corporal	Plataforma corporal
+50	2	Bloco interno	Aço inoxidável	Passivado

Sku	Série de conectores	Freqüência	Vswr	Perda de inserção
Fr 5- gdcb -27 g-sma-jk	SMA feminina	30MHz ~ 27GHz	1.25	0,8dB
Tensão, dc max (volts)	Poder, entrada máxima (watts)	Tipo de bloco	Material corporal	Plataforma corporal
+50	2	Bloco interno	Aço inoxidável	Passivado

Sku	Série de conectores	Freqüência	Vswr	Perda de inserção
Fr 5- gdcb -40 g -292 e	2,92 mm fêmea	10MHz ~ 40GHz	1.30	0,5dB
Tensão, dc max (volts)	Poder, entrada máxima (watts)	Tipo de bloco	Material corporal	Plataforma corporal
+60	2	Bloco interno	Aço inoxidável	Passivado

Sku	Série de conectores	Freqüência	Vswr	Perda de inserção
Fr 5- gdcb -67 g -185 e	1,85 mm fêmea	10MHz ~ 67GHz	1.50	0,9dB
Tensão, dc max (volts)	Poder, entrada máxima (watts)	Tipo de bloco	Material corporal	Plataforma corporal
+60	2	Bloco interno	Aço inoxidável	Passivado
