Quais são as propriedades elétricas dos conectores coaxiais?

Os conectores coaxiais, comumente chamados de conectores coaxiais, são componentes fundamentais em sistemas elétricos e eletrônicos modernos. Como fornecedor líder de conectores coaxiais, testemunhei em primeira mão o papel crítico que esses conectores desempenham para garantir a transmissão eficiente de sinais em diversas aplicações. Nesta postagem do blog, irei me aprofundar nas propriedades elétricas dos conectores coaxiais, explorando como essas características afetam o desempenho e por que são importantes em diferentes cenários.

Impedância

Uma das propriedades elétricas mais importantes dos conectores coaxiais é a impedância. A impedância, medida em ohms (Ω), representa a oposição ao fluxo de corrente alternada (CA) em um circuito. No contexto dos conectores coaxiais, a correspondência de impedância é essencial para minimizar as reflexões de sinal e maximizar a transferência de potência.

A maioria dos conectores coaxiais são projetados para ter uma impedância característica de 50 Ω ou 75 Ω. A escolha entre estes dois valores depende da aplicação específica. Por exemplo, conectores de 50 Ω são comumente usados ​​em aplicações de radiofrequência (RF) e micro-ondas, como telecomunicações, sistemas de radar e redes sem fio. Isso ocorre porque 50 Ω fornece um bom compromisso entre a capacidade de manipulação de energia e a atenuação do sinal. Por outro lado, os conectores de 75 Ω são normalmente usados ​​em aplicações de vídeo e áudio, incluindo televisão a cabo (CATV), TV via satélite e sistemas de interface multimídia de alta definição (HDMI), onde a baixa perda de sinal é a principal preocupação.

Quando um conector coaxial não tem impedância adequada ao cabo e equipamento conectado, ocorrem reflexões de sinal. Essas reflexões podem causar ondas estacionárias, que levam à diminuição da qualidade do sinal, ao aumento do ruído e à redução da eficiência da transferência de energia. Portanto, é essencial selecionar conectores coaxiais com a impedância correta para a aplicação específica para garantir um desempenho ideal.

Perda de inserção

A perda de inserção é outra propriedade elétrica significativa dos conectores coaxiais. Ele mede a quantidade de potência do sinal perdida quando um sinal passa por um conector. A perda de inserção é normalmente expressa em decibéis (dB) e é influenciada por vários fatores, incluindo o design do conector, a qualidade dos materiais utilizados e a frequência do sinal.

Em frequências mais baixas, a perda de inserção se deve principalmente à resistência dos condutores do conector. À medida que a frequência aumenta, outros fatores, como perdas dielétricas e perdas por radiação, tornam-se mais significativos. Os conectores coaxiais de alta qualidade são projetados para minimizar a perda de inserção, garantindo que o máximo possível da potência do sinal seja transmitido da fonte para a carga.

A perda de inserção de um conector coaxial pode ser afetada pela sua construção física. Por exemplo, conectores com mau contato entre os condutores interno e externo ou com entreferros no material dielétrico podem apresentar perdas de inserção maiores. Além disso, o acabamento superficial dos condutores também pode impactar a perda de inserção. Conectores com superfícies condutoras lisas e limpas geralmente apresentam perdas de inserção mais baixas em comparação com aqueles com superfícies rugosas ou oxidadas.

Perda de retorno

A perda de retorno está intimamente relacionada ao casamento de impedância e é uma medida da quantidade de potência do sinal que é refletida de volta de um conector. Também é expresso em decibéis (dB) e é calculado como a razão entre a potência refletida e a potência incidente. Um valor alto de perda de retorno indica uma boa correspondência de impedância e baixas reflexões de sinal.

A perda de retorno é um parâmetro importante porque as reflexões do sinal podem causar interferência e degradar o desempenho geral do sistema. Em aplicações de RF e microondas, a alta perda de retorno é crucial para manter a integridade do sinal transmitido. Por exemplo, em um sistema de comunicação sem fio, uma baixa perda de retorno nos conectores coaxiais pode levar à redução da intensidade do sinal, ao aumento das taxas de erro de bit e à diminuição do alcance.

Para obter alta perda de retorno, os conectores coaxiais devem ser projetados e fabricados com precisão. Isso inclui garantir o alinhamento adequado dos condutores internos e externos, usar materiais dielétricos de alta qualidade e manter tolerâncias rígidas durante o processo de fabricação.

Capacitância

Capacitância é a capacidade de um conector coaxial de armazenar energia elétrica em um campo elétrico. É medido em picofarads (pF) e determinado pelas dimensões físicas do conector, pela constante dielétrica do material isolante e pela distância entre os condutores interno e externo.

Em um conector coaxial, a capacitância pode afetar a velocidade de propagação do sinal e a resposta de frequência. Um valor de capacitância mais alto pode causar uma velocidade de propagação de sinal mais lenta e uma redução no desempenho de alta frequência do conector. Portanto, os conectores coaxiais são projetados para ter valores de capacitância baixos e estáveis ​​para garantir uma transmissão de sinal rápida e precisa.

A escolha do material dielétrico pode impactar significativamente a capacitância de um conector coaxial. Por exemplo, conectores que utilizam materiais com baixa constante dielétrica, como ar ou PTFE (politetrafluoretileno), geralmente apresentam valores de capacitância mais baixos em comparação com aqueles que utilizam materiais com alta constante dielétrica.

Indutância

A indutância é a propriedade de um conector coaxial que se opõe às mudanças na corrente que flui através dele. É medido em nanohenries (nH) e está relacionado ao campo magnético gerado pela corrente nos condutores do conector.

Semelhante à capacitância, a indutância pode afetar a velocidade de propagação do sinal e a resposta de frequência de um conector coaxial. Valores altos de indutância podem causar distorção do sinal e diminuição do desempenho de alta frequência. Os conectores coaxiais são projetados para minimizar a indutância usando geometrias e materiais de condutores adequados.

Por exemplo, os condutores interno e externo de um conector coaxial são dispostos de forma que os campos magnéticos gerados pelas correntes nos dois condutores se cancelem até certo ponto, reduzindo a indutância geral do conector.

Tensão suportável dielétrica

A tensão dielétrica suportável, também conhecida como tensão de ruptura, é a tensão máxima que um conector coaxial pode suportar sem sofrer ruptura elétrica. A ruptura elétrica ocorre quando o material dielétrico entre os condutores interno e externo do conector não consegue isolar os dois condutores, permitindo que a corrente flua através do dielétrico.

Esta propriedade é crucial em aplicações onde estão presentes sinais de alta tensão. Por exemplo, em alguns amplificadores de potência de RF e equipamentos de teste de alta tensão, os conectores coaxiais devem ser capazes de suportar altas tensões sem quebrar. A tensão dielétrica suportável de um conector coaxial depende do tipo de material dielétrico usado, da espessura da camada dielétrica e da construção física do conector.

Eficácia da Blindagem

A eficácia da blindagem é uma medida de quão bem um conector coaxial pode impedir a entrada ou saída de interferência eletromagnética (EMI) no conector. Nos sistemas eletrônicos modernos, a EMI pode causar problemas significativos, como interferência de sinal, corrupção de dados e mau funcionamento do equipamento.

Os conectores coaxiais são projetados com um condutor externo que atua como uma blindagem para proteger o condutor interno de EMI externo. A eficácia da blindagem de um conector coaxial é normalmente expressa em decibéis (dB) e é influenciada pelo material, espessura e construção do condutor externo.

Os conectores coaxiais de alta qualidade usam materiais com alta condutividade elétrica, como cobre ou alumínio, para que o condutor externo forneça blindagem eficaz. Além disso, o design do conector, incluindo a conexão entre o condutor externo e a blindagem do cabo, também pode afetar a eficácia da blindagem.

Aplicações de conectores coaxiais com base em propriedades elétricas

As propriedades elétricas dos conectores coaxiais determinam sua adequação para diferentes aplicações. Por exemplo, nas telecomunicações, onde a transmissão de dados em alta velocidade e baixa perda de sinal são cruciais, são necessários conectores com baixa perda de inserção, alta perda de retorno e correspondência de impedância adequada. Na área médica, onde a confiabilidade e a baixa interferência são essenciais, são preferidos conectores coaxiais com boa eficácia de blindagem e alta tensão dielétrica suportável.

Nas indústrias aeroespacial e de defesa, os conectores coaxiais devem ser capazes de operar em ambientes adversos, incluindo altas temperaturas, altas pressões e altos níveis de vibração. Portanto, são necessários conectores com propriedades elétricas estáveis ​​sob condições extremas.

Produtos Relacionados

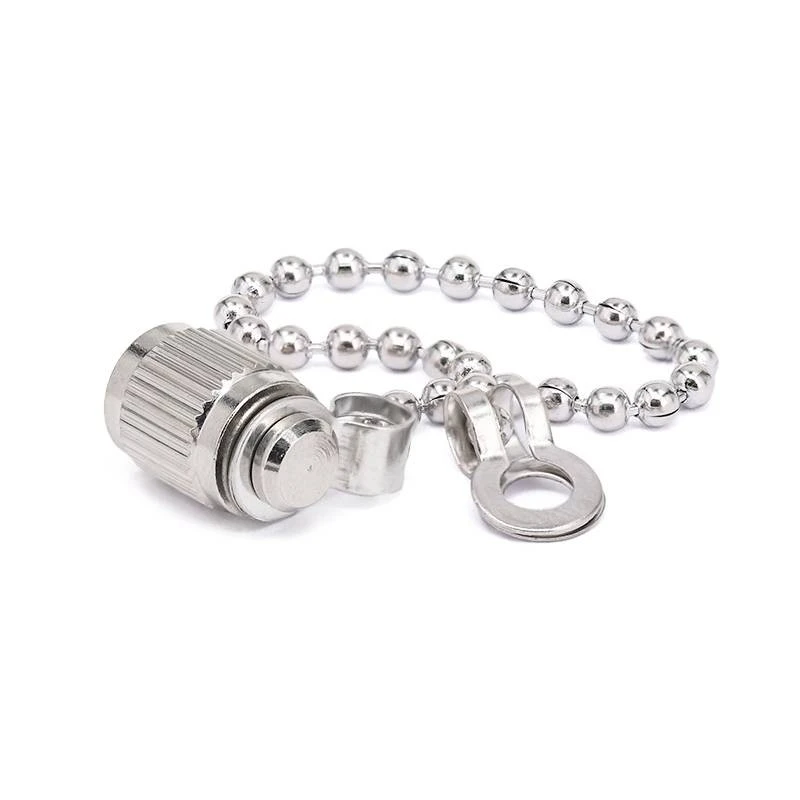

Como fornecedor de conectores coaxiais, também oferecemos uma gama de produtos relacionados que podem melhorar o desempenho e a funcionalidade dos seus sistemas coaxiais. Por exemplo,Contas de vidropode ser usado para melhorar o isolamento e a estabilidade mecânica dos conectores coaxiais. NossoConectores substituíveis em campofornecem flexibilidade e facilidade de instalação em campo, enquantoTampas contra poeira do conectorajudam a proteger os conectores contra poeira, sujeira e umidade, garantindo confiabilidade a longo prazo.

Conclusão

Em conclusão, as propriedades elétricas dos conectores coaxiais, incluindo impedância, perda de inserção, perda de retorno, capacitância, indutância, tensão dielétrica suportável e eficácia de blindagem, desempenham um papel vital na determinação do desempenho de sistemas elétricos e eletrônicos. Como fornecedor, entendemos a importância dessas propriedades e estamos comprometidos em fornecer conectores coaxiais de alta qualidade que atendam às diversas necessidades de nossos clientes.

Se você estiver no mercado de conectores coaxiais ou produtos relacionados, convidamos você a entrar em contato conosco para uma discussão detalhada sobre seus requisitos específicos. Nossa equipe de especialistas está pronta para ajudá-lo a selecionar os conectores certos para sua aplicação, garantindo desempenho e confiabilidade ideais.

Referências

• "Manual de cabos e conectores coaxiais" por Andrew Systems
• "Engenharia de RF e Microondas" por Pozar, David M.
• "Engenharia de Compatibilidade Eletromagnética" por Henry W. Ott
