Quais são as diferenças entre circuladores de RF monolíticos e híbridos?

No domínio da tecnologia de radiofrequência (RF), os circuladores desempenham um papel crucial no gerenciamento do fluxo de sinais de RF. Eles são dispositivos passivos não recíprocos que permitem que os sinais viajem em uma direção específica ao redor das portas. Dois tipos comuns de circuladores de RF são circuladores monolíticos e híbridos. Como fornecedor de circuladores de RF, testemunhei em primeira mão as características e aplicações únicas desses dois tipos e, neste blog, aprofundarei suas diferenças.

1. Projeto Estrutural

Circuladores RF monolíticos

Os circuladores RF monolíticos são construídos como uma unidade única e integrada. Os componentes principais, como o material de ferrita, circuitos de microfita ou stripline e estruturas magnéticas, são fabricados em um único substrato. Esta construção em peça única oferece diversas vantagens. Em primeiro lugar, proporciona um elevado nível de estabilidade mecânica. Como todos os componentes fazem parte de uma única estrutura, há menos risco de desalinhamento ou falha mecânica devido a vibrações ou choques externos.

Em segundo lugar, o design compacto dos circuladores monolíticos torna-os ideais para aplicações onde o espaço é escasso. Por exemplo, em dispositivos de comunicação de formato pequeno, como rádios portáteis ou sistemas de radar em miniatura, o circulador monolítico pode ser facilmente integrado no espaço limitado disponível.

Circuladores RF Híbridos

Os circuladores RF híbridos, por outro lado, são construídos combinando vários componentes discretos. Esses componentes podem incluir elementos de ferrite separados, conectores e placas de circuito impresso. A natureza modular dos circuladores híbridos permite maior flexibilidade no design. Os engenheiros podem escolher diferentes tipos de materiais de ferrite, conectores e configurações de circuito com base nos requisitos específicos da aplicação.

No entanto, esta modularidade também apresenta algumas desvantagens. Os múltiplos componentes precisam ser montados cuidadosamente, o que aumenta o risco de desalinhamento. Um pequeno desalinhamento durante o processo de montagem pode degradar significativamente o desempenho do circulador, como aumentar a perda de inserção ou reduzir o isolamento.

2. Características de desempenho

Perda de inserção

A perda de inserção é um parâmetro crítico de desempenho para circuladores de RF, pois representa a quantidade de potência do sinal que é perdida à medida que o sinal passa pelo circulador. Os circuladores monolíticos geralmente apresentam menor perda de inserção em comparação aos circuladores híbridos. O design integrado dos circuladores monolíticos reduz o número de interfaces e descontinuidades no caminho do sinal, resultando em menor atenuação do sinal.

Em aplicações onde a intensidade do sinal é crucial, como em transmissores de RF de alta potência, a menor perda de inserção de circuladores monolíticos pode ajudar a manter a integridade do sinal transmitido. Por exemplo, em um sistema de comunicação via satélite, um circulador monolítico pode garantir que o sinal de RF de alta potência do transmissor chegue à antena com perda mínima.

Circuladores híbridos, devido à construção de componentes discretos, podem apresentar maior perda de inserção. As interfaces entre diferentes componentes podem causar reflexões e dispersão de sinal, levando a perdas adicionais de energia. No entanto, com um design cuidadoso e seleção de componentes de alta qualidade, a perda de inserção de circuladores híbridos pode ser minimizada a um nível aceitável para muitas aplicações.

Isolamento

O isolamento é outra métrica de desempenho importante, que mede a capacidade do circulador de evitar vazamento de sinais entre portas não adjacentes. Os circuladores monolíticos normalmente oferecem bom desempenho de isolamento. A estrutura integrada ajuda a conter os campos magnéticos e a reduzir o acoplamento entre as portas.

Num sistema de comunicação, um alto isolamento é essencial para evitar interferências entre diferentes caminhos de sinal. Por exemplo, em um sistema transceptor, o circulador precisa isolar o transmissor do receptor para evitar autointerferência. Os circuladores monolíticos podem efetivamente atingir esse isolamento, garantindo o funcionamento adequado do transceptor.

Os circuladores híbridos também podem fornecer alto isolamento, mas requerem design e ajuste mais cuidadosos. Os componentes discretos precisam ser organizados e otimizados para minimizar o acoplamento entre as portas. Em alguns casos, podem ser necessários componentes adicionais de blindagem ou filtragem para melhorar o desempenho de isolamento dos circuladores híbridos.

Resposta de frequência

Os circuladores monolíticos geralmente têm uma resposta de frequência mais limitada em comparação com os circuladores híbridos. O design integrado dos circuladores monolíticos é otimizado para uma faixa de frequência específica durante o processo de fabricação. Uma vez fabricado, pode ser um desafio modificar a resposta de frequência de um circulador monolítico.

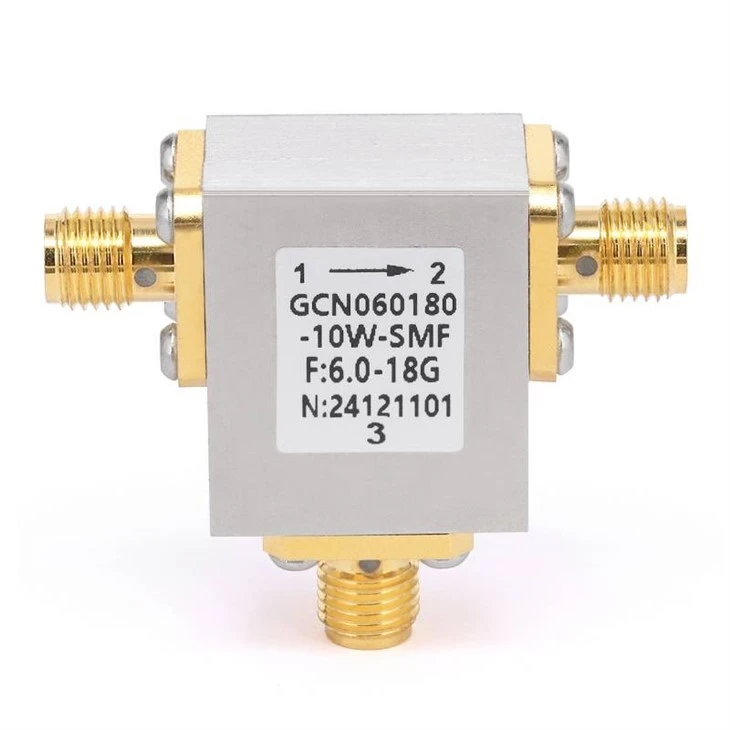

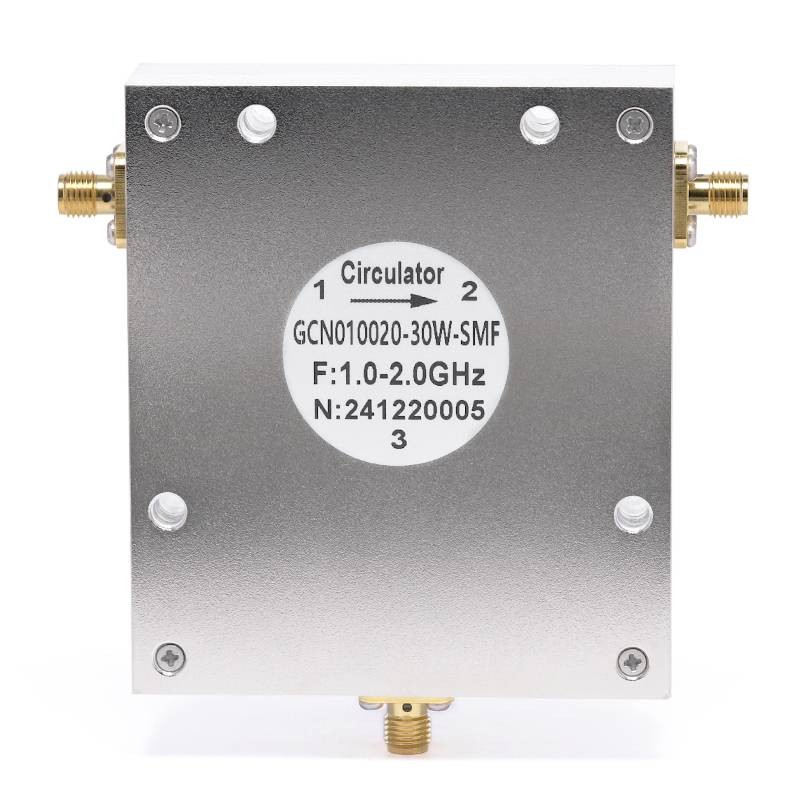

Os circuladores híbridos, com seu design modular, oferecem maior flexibilidade na resposta de frequência. Os engenheiros podem selecionar diferentes materiais de ferrite e configurações de circuito para obter uma faixa de frequência mais ampla. Por exemplo, se uma aplicação exigir que um circulador opere numa ampla faixa de frequência, um circulador híbrido pode ser projetado para atender a esse requisito. Oferecemos uma variedade de circuladores com diferentes faixas de frequência, comoCirculadores coaxiais RF de 26,5 GHz,Circuladores coaxiais RF de 40 GHz, eCirculadores coaxiais RF de 18 GHz.

3. Considerações sobre custos e fabricação

Custo

Os circuladores monolíticos são geralmente mais caros de fabricar do que os circuladores híbridos. O processo de fabricação de circuladores monolíticos envolve técnicas avançadas de fabricação de semicondutores, como fotolitografia e deposição de filme fino. Esses processos exigem equipamentos especializados e ambientes de sala limpa, o que aumenta o custo de produção.

Os circuladores híbridos, por serem compostos de componentes discretos, podem ser mais econômicos. Os componentes podem ser adquiridos de diferentes fornecedores e o processo de montagem é relativamente simples. Isto torna os circuladores híbridos uma opção mais atraente para aplicações sensíveis ao custo.

Complexidade de fabricação

A fabricação de circuladores monolíticos é um processo complexo e altamente especializado. Requer controle preciso dos parâmetros de fabricação para garantir o desempenho consistente dos circuladores. Qualquer desvio no processo de fabricação pode levar a variações significativas no desempenho dos circuladores monolíticos.

Os circuladores híbridos, embora exijam uma montagem cuidadosa, apresentam uma complexidade de fabricação relativamente menor. Os componentes discretos podem ser facilmente testados e substituídos, se necessário, durante o processo de montagem. Isso permite mais flexibilidade no processo de fabricação e pode reduzir o tempo de produção.

4. Aplicações

Circuladores RF monolíticos

Os circuladores RF monolíticos são comumente usados ​​em aplicações onde são necessários alto desempenho, tamanho compacto e confiabilidade. Em aplicações militares e aeroespaciais, como sistemas de radar e satélites de comunicação, os circuladores monolíticos são preferidos devido ao seu excelente desempenho e alta confiabilidade. O tamanho compacto dos circuladores monolíticos também os torna adequados para uso em dispositivos de comunicação portáteis e sistemas de RF miniaturizados.

Circuladores RF Híbridos

Os circuladores RF híbridos encontram amplas aplicações em sistemas de comunicação comerciais, como estações base celulares e roteadores Wi - Fi. A relação custo-benefício e a flexibilidade no design os tornam uma escolha popular para essas aplicações. Além disso, em projetos de pesquisa e desenvolvimento onde os requisitos de frequência podem mudar, os circuladores híbridos podem ser facilmente modificados para atender aos novos requisitos.

Conclusão

Em resumo, os circuladores de RF monolíticos e híbridos apresentam diferenças distintas em termos de projeto estrutural, características de desempenho, custo e aplicações. Os circuladores monolíticos oferecem alto desempenho, tamanho compacto e alta confiabilidade, mas apresentam um custo mais elevado e flexibilidade de frequência limitada. Os circuladores híbridos, por outro lado, proporcionam maior flexibilidade de projeto, economia e resposta de frequência mais ampla às custas de desempenho potencialmente inferior e maior complexidade de montagem.

Como fornecedor de circuladores RF, entendemos as diversas necessidades de nossos clientes. Se você precisa de um circulador monolítico de alto desempenho para uma aplicação crítica ou de um circulador híbrido econômico para um projeto comercial, podemos oferecer a solução certa. Se você estiver interessado em nossos circuladores de RF ou tiver algum requisito específico para o seu projeto, não hesite em nos contatar para uma discussão detalhada e negociação de aquisição.

Referências

• Pozar, DM (2011). Engenharia de Microondas (4ª ed.). Wiley.
• Colin, RE (2001). Fundações para Engenharia de Microondas (2ª ed.). Wiley.
• Bahl, IJ e Bhartia, P. (1988). Projeto de circuito de estado sólido de microondas. Wiley.
