Quais são as diferenças entre cargas de RF coaxiais e de guia de onda?

Ei! Como fornecedor de cargas de RF, recebi muitas perguntas sobre as diferenças entre cargas de RF coaxiais e de guia de ondas. Então, pensei em reservar um momento para explicar tudo para você de uma forma que seja fácil de entender.

Primeiramente, vamos falar sobre o que são cargas de RF. Em termos simples, as cargas de RF são componentes usados ​​em sistemas de radiofrequência (RF) para absorver energia de RF. Eles são projetados para imitar a impedância do sistema ao qual estão conectados, para que possam dissipar a energia sem causar reflexos.

Cargas coaxiais de RF

Cargas de RF coaxiais são bastante comuns e já existem há muito tempo. Eles usam cabos coaxiais como meio de transmissão. Os cabos coaxiais consistem em um condutor central, uma camada isolante, uma blindagem metálica e uma capa externa.

Uma das grandes vantagens das cargas coaxiais de RF é a sua flexibilidade. Eles podem ser facilmente dobrados e direcionados em torno de outros componentes de um sistema. Isso os torna ótimos para aplicações onde o espaço é limitado ou onde você precisa fazer alterações rápidas no layout. Por exemplo, em uma configuração de bancada de testes, você pode mover e reposicionar facilmente cargas de RF coaxiais conforme necessário.

Outra vantagem é sua ampla faixa de frequência. As cargas coaxiais de RF podem operar em um amplo espectro de frequências, de alguns megahertz até vários gigahertz. Essa versatilidade os torna adequados para diversas aplicações, incluindo telecomunicações, sistemas de radar e redes sem fio.

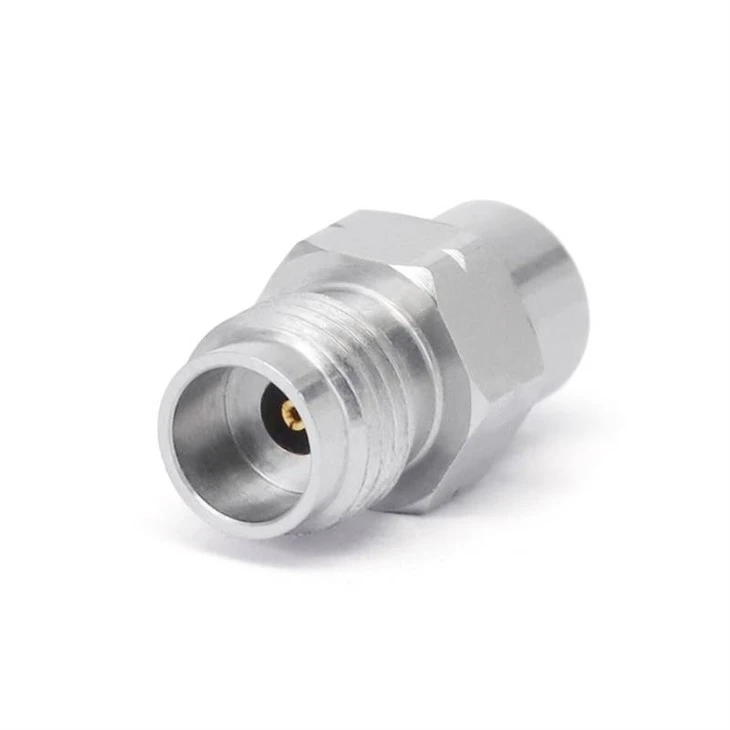

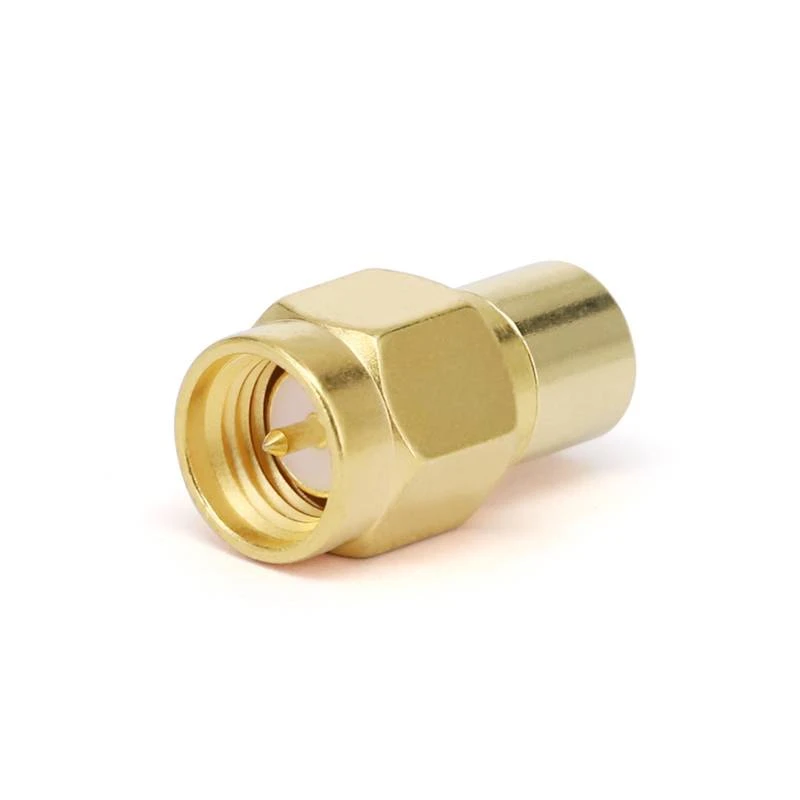

Quando se trata de tipos, existem diferentes opções de conectores disponíveis para cargas de RF coaxiais. Alguns dos mais populares incluem conectores de 2,92 mm, 2,4 mm e SMA. OCargas RF de 2,92 mmsão conhecidos por seu desempenho de alta frequência, capazes de lidar com frequências de até 40 GHz. OCargas RF de 2,4 mmpode ir ainda mais alto, com uma faixa de frequência que pode chegar até 50 GHz. E oCargas RF SMAsão mais comumente usados ​​em aplicações de frequência mais baixa, normalmente até 18 GHz.

No entanto, as cargas coaxiais de RF também apresentam algumas limitações. Eles têm uma capacidade de gerenciamento de energia relativamente menor em comparação com cargas de RF de guia de ondas. Isso significa que se você precisar dissipar uma grande quantidade de energia de RF, as cargas de RF coaxiais podem não ser a melhor escolha. Além disso, à medida que a frequência aumenta, as perdas nos cabos coaxiais podem tornar-se mais significativas, o que pode afetar o desempenho geral da carga.

Cargas RF de guia de onda

As cargas de guia de ondas RF, por outro lado, usam guias de ondas como meio de transmissão. Guias de ondas são tubos ocos de metal que guiam ondas eletromagnéticas. Eles normalmente são feitos de materiais como latão, cobre ou alumínio.

Uma das principais vantagens das cargas de RF de guia de ondas é sua alta capacidade de manipulação de energia. Os guias de ondas podem lidar com quantidades muito maiores de potência de RF em comparação com cabos coaxiais. Isso os torna ideais para aplicações de alta potência, como sistemas de radar de alta potência e aceleradores de partículas.

As cargas de RF do guia de ondas também apresentam perdas mais baixas em altas frequências. Como as ondas eletromagnéticas estão confinadas no guia de ondas oco, há menos perda de radiação e menos interação com o ambiente circundante. Isso resulta em melhor desempenho em altas frequências em comparação com cargas de RF coaxiais.

Mas as cargas de RF de guia de ondas têm suas desvantagens. Eles são menos flexíveis que as cargas coaxiais de RF. Guias de onda são estruturas rígidas e é difícil dobrá-los ou encaminhá-los em torno de outros componentes. Isso pode tornar a instalação e integração de cargas de RF de guia de ondas mais desafiadoras, especialmente em espaços apertados.

Outra limitação é sua estreita faixa de frequência. Os guias de onda são projetados para operar dentro de uma banda de frequência específica e, fora dessa banda, seu desempenho pode degradar significativamente. Isso significa que você precisa selecionar cuidadosamente o tamanho e o tipo de guia de onda apropriado para seus requisitos de frequência específicos.

Tabela de comparação

Vamos resumir as diferenças entre cargas de RF coaxiais e de guia de ondas em uma tabela:

Aplicativos

A escolha entre cargas de RF coaxiais e de guia de onda depende muito da aplicação específica. Para aplicações onde a flexibilidade e uma ampla faixa de frequência são importantes, como em testes de laboratório e sistemas sem fio de pequena escala, as cargas de RF coaxiais costumam ser a escolha preferida.

Por outro lado, para aplicações de alta potência e alta frequência, como em sistemas de radar de grande escala e comunicação por satélite, as cargas de RF de guia de ondas são mais adequadas.

Qual você deve escolher?

Ao decidir que tipo de carga de RF usar, você precisa considerar seus requisitos específicos. Pense na quantidade de energia que você precisa dissipar, na faixa de frequência do seu sistema, no espaço disponível e no seu orçamento.

Se você estiver trabalhando em um projeto com requisitos de energia limitados e necessidade de flexibilidade, as cargas coaxiais de RF são uma ótima opção. Você pode escolher entre uma variedade de tipos de conectores e faixas de frequência para atender às suas necessidades. Confira nossoCargas RF de 2,92 mm,Cargas RF de 2,4 mm, eCargas RF SMApara diferentes opções de frequência.

Se você estiver lidando com aplicações de alta potência e alta frequência, as cargas de RF de guia de ondas podem ser a melhor opção. Mas esteja preparado para os desafios da instalação e para a necessidade de selecionar cuidadosamente o tamanho correto do guia de ondas.
