Como reduzir a perda de inserção dos cabos de teste VNA?

No domínio dos testes de RF e microondas, os Analisadores de Rede Vetorial (VNAs) desempenham um papel fundamental. Os cabos de teste VNA são componentes essenciais nessas configurações de teste, pois conectam o VNA ao dispositivo em teste (DUT). No entanto, um desafio comum enfrentado por engenheiros e técnicos é a perda de inserção destes cabos. A perda de inserção pode afetar significativamente a precisão dos resultados dos testes, levando a medições imprecisas e conclusões potencialmente erradas. Como fornecedor de cabos de teste VNA, entendemos a importância de minimizar a perda de inserção e, neste blog, exploraremos diversas estratégias eficazes para atingir esse objetivo.

Compreendendo a perda de inserção

Antes de nos aprofundarmos nos métodos de redução da perda de inserção, é crucial entender o que é. A perda de inserção é a redução na potência do sinal que ocorre quando um dispositivo, como um cabo, é inserido em uma linha de transmissão. No contexto dos cabos de teste VNA, é causado principalmente por dois fatores: perda do condutor e perda dielétrica.

A perda do condutor é devida à resistência dos condutores do cabo. À medida que o sinal viaja através dos condutores, parte da energia elétrica é convertida em calor, resultando na perda de potência do sinal. A perda dielétrica, por outro lado, ocorre devido às propriedades elétricas do material isolante do cabo. Quando um campo elétrico alternado é aplicado ao dielétrico, alguma energia é dissipada na forma de calor, levando a mais perda de sinal.

Selecionando o cabo certo

Uma das etapas mais fundamentais para reduzir a perda de inserção é selecionar o cabo certo para a aplicação. Diferentes tipos de cabos têm características diferentes e a escolha do cabo apropriado pode fazer uma diferença significativa no desempenho da perda de inserção.

• Tipo de cabo: Os cabos coaxiais são o tipo de cabo de teste VNA mais comumente usado. Eles vêm em vários formatos, como semirrígidos, flexíveis e semiflexíveis. Cabos semirrígidos geralmente apresentam menor perda de inserção em comparação aos cabos flexíveis por possuírem uma estrutura física mais estável, o que reduz o vazamento e a atenuação do sinal. No entanto, são menos flexíveis e mais difíceis de instalar. Os cabos flexíveis, por outro lado, são mais fáceis de manusear, mas podem apresentar perdas de inserção um pouco maiores. Quando a aplicação exige alta flexibilidade, os cabos semiflexíveis podem ser um bom compromisso, oferecendo um equilíbrio entre flexibilidade e baixa perda de inserção.
• Tamanho do cabo: O tamanho do cabo também afeta a perda de inserção. Cabos de diâmetro maior normalmente apresentam menor perda de inserção porque possuem menor resistência nos condutores e menor perda dielétrica. Por exemplo, um cabo coaxial de 7/8 de polegada geralmente terá menor perda de inserção do que um cabo de 1/2 polegada na mesma frequência. No entanto, cabos maiores também são mais pesados ​​e mais caros, por isso é necessário encontrar um equilíbrio entre desempenho e praticidade.
• Material do cabo: Os materiais utilizados na construção do cabo podem ter um impacto significativo na perda de inserção. Condutores de alta qualidade, como cobre ou cobre folheado a prata, têm menor resistência e, portanto, menor perda do condutor. Da mesma forma, o uso de um material dielétrico de baixa perda, como PTFE (politetrafluoroetileno), pode reduzir a perda dielétrica. Ao selecionar um cabo, é importante considerar a qualidade dos materiais utilizados na sua construção. Você pode encontrar uma grande variedade de produtos de alta qualidadeCabos de teste VNAem nosso site, que são elaborados com os melhores materiais para minimizar a perda de inserção.

Instalação adequada do cabo

Mesmo se você selecionar o cabo correto, a instalação inadequada ainda poderá levar ao aumento da perda de inserção. Aqui estão alguns pontos importantes que você deve ter em mente durante a instalação do cabo:

• Evite curvas acentuadas: Dobrar um cabo muito bruscamente pode causar a deformação da estrutura interna do cabo, levando ao aumento da perda de sinal. O raio mínimo de curvatura de um cabo é especificado pelo fabricante e é importante aderir a esta especificação durante a instalação. Por exemplo, se o raio mínimo de curvatura de um cabo for especificado como 10 vezes o diâmetro do cabo, o cabo não deverá ser dobrado com um raio menor que esse valor.
• Conexões Seguras: Conectores de cabo soltos ou mal conectados podem causar perda adicional de inserção. É importante garantir que os conectores estejam devidamente apertados e que não haja sujeira ou detritos nas superfícies dos conectores. Antes de fazer uma conexão, limpe os pinos e soquetes do conector com um agente de limpeza adequado para remover quaisquer contaminantes.
• Reduza o comprimento do cabo: Quanto mais longo for o cabo, maior será a perda de inserção. Portanto, é aconselhável utilizar o cabo mais curto possível para a aplicação. Entretanto, certifique-se de que o cabo seja longo o suficiente para alcançar o DUT sem ser esticado ou dobrado excessivamente.

Manutenção de cabos

A manutenção regular do cabo é essencial para manter ao mínimo a perda de inserção. Com o tempo, os cabos podem ser danificados devido a fatores ambientais, estresse mecânico ou desgaste normal. Aqui estão algumas dicas de manutenção:

• Inspecione regularmente: Inspecione periodicamente os cabos em busca de sinais de danos, como cortes, abrasões ou dobras. Se for encontrado algum dano, o cabo deverá ser substituído imediatamente para evitar maior degradação do desempenho.
• Armazene adequadamente: Quando não estiverem em uso, os cabos devem ser armazenados adequadamente para evitar danos. Enrole os cabos com cuidado e guarde-os em ambiente seco e limpo. Evite armazenar cabos em áreas onde possam ficar expostos a temperaturas extremas, umidade ou produtos químicos.

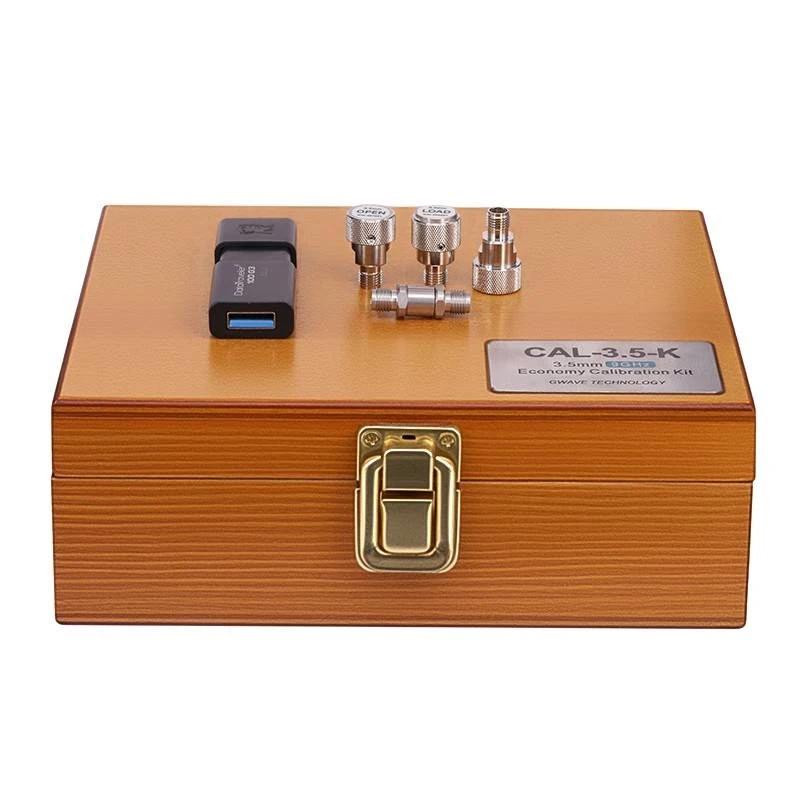

• Calibre regularmente: A calibração é uma parte importante da manutenção do cabo. Usando umKits de calibraçãopode ajudar a compensar quaisquer alterações nas características do cabo ao longo do tempo. A calibração regular garante que os resultados do teste sejam precisos e que a perda de inserção esteja dentro dos limites aceitáveis.

Temperatura e considerações ambientais

A temperatura e as condições ambientais também podem afetar a perda de inserção dos cabos de teste VNA.

• Temperatura: À medida que a temperatura aumenta, a resistência dos condutores do cabo também aumenta, levando a uma maior perda do condutor e, portanto, a uma maior perda de inserção. Em ambientes de alta temperatura, é importante usar cabos projetados para suportar essas condições. Alguns cabos são projetados especificamente para terem coeficientes de resistência de baixa temperatura, o que significa que sua perda de inserção muda menos com variações de temperatura.
• Umidade e Umidade: A umidade pode penetrar no isolamento do cabo e causar ruptura dielétrica, levando ao aumento da perda de inserção. Em ambientes úmidos, é importante usar cabos com isolamento adequado e resistente à umidade. Além disso, certifique-se de que os conectores dos cabos estejam devidamente vedados para evitar a entrada de umidade.

Usando amplificadores e equalizadores

Em alguns casos, apesar de todas as medidas acima serem tomadas, a perda de inserção ainda pode ser muito alta para a aplicação. Nessas situações, o uso de amplificadores ou equalizadores pode ser uma solução viável.

• Amplificadores: Amplificadores podem ser usados ​​para aumentar a intensidade do sinal e compensar a perda de inserção. Porém, é importante escolher um amplificador com ganho e largura de banda adequados para a aplicação. Além disso, os amplificadores podem introduzir ruído, por isso é necessário considerar o valor do ruído do amplificador ao fazer uma seleção.
• Equalizadores: Equalizadores são dispositivos que podem ser usados ​​para corrigir a perda de inserção dependente da frequência de um cabo. Eles funcionam aumentando as frequências que apresentam maior perda de inserção, achatando assim a resposta de frequência do cabo. Os equalizadores podem ser particularmente úteis em aplicações onde uma ampla faixa de frequência precisa ser testada.

Conclusão

Reduzir a perda de inserção de cabos de teste VNA é crucial para testes precisos de RF e micro-ondas. Ao selecionar o cabo correto, instalá-lo adequadamente, mantê-lo regularmente e considerar fatores ambientais, você pode minimizar significativamente a perda de inserção. Em alguns casos, também pode ser necessário usar amplificadores ou equalizadores. Como fornecedor de cabos de teste VNA, temos o compromisso de fornecer cabos e soluções de alta qualidade para ajudá-lo a obter os melhores resultados de teste. Se você tiver alguma dúvida ou precisar de ajuda na seleção dos cabos certos para sua aplicação, não hesite em nos contatar para aquisição e discussões adicionais.
