Estrutura da placa de PCB

A estrutura de uma placa de PCB inclui principalmente várias estruturas de camadas de placa, como placas de camada única, placas de camada dupla e placas de várias camadas . o seguinte é uma análise estrutural detalhada:

1. placa de camada única
Composição estrutural: há folha de cobre de apenas um lado, e nenhum papel alumínio de cobre do outro lado . componentes geralmente são colocados no lado sem papel alumínio, e o lado com papel alumínio é usado principalmente para fiação e solda .}
Cenários de aplicação: Adequado para circuitos simples, como relógios eletrônicos, brinquedos, etc ., seu processo de produção é simples e o custo é baixo, mas suas funções são relativamente únicas .

2. placa de camada dupla
Material de substrato: o comumente usado é fr -4, que é uma mistura de fibra de vidro e resina epóxi . possui boa resistência, isolamento e resistência ao calor e pode fornecer suporte estável para a placa de circuito .}
Conductive layer: That is, copper foil, which is distributed on the upper and lower sides of the substrate. Various circuit patterns are formed through the etching process for current transmission. The thickness of the copper foil can be selected according to requirements. For example, 1 ounce (oz) copper foil is suitable for large currents, and 1/2 ounce A folha de cobre é adequada para circuitos ordinários .
Material isolante: PP (Prepreg) é usado como material isolante no meio da placa de camada dupla . É uma mistura de resina e fibra de vidro semi-curadas, que podem unir firmemente as duas camadas e garantir que não haja circuito curto entre as duas camadas.}}}}
Material de proteção de superfície: incluindo máscara de solda e camada de seda . A máscara de solda é geralmente verde, vermelha ou preta, que é usada para proteger a folha de cobre da oxidação e da ferrugem e impedir que a solda flua para locais indesejados durante a solda, com apenas as almofadas expondo o cobre; A camada de seda é geralmente tinta branca, usada para imprimir texto ou símbolos, como posições e modelos de componentes na placa PCB, facilitar a montagem e manutenção .
Cenários de aplicação: O processo de produção é relativamente mais simples do que o de placas multi-camadas. É adequado para circuitos de complexidade média, como equipamentos de áudio, televisores, etc. Os componentes podem ser dispostos em ambos os lados da placa, e o espaço para fiação é relativamente mais abundante do que o de placas de camada única.

3. placa de várias camadas
Camada de sinal: usada para colocar componentes e fiação, é a camada principal que conecta vários componentes, incluindo a camada superior (camada superior), camada inferior (camada inferior) e múltiplas camadas de fiação de sinal intermediário .} seu design de fiação afeta diretamente o desempenho e a confiabilidade de todo o PCB .}
Power layer and ground layer: Usually located in the middle layer, used to provide stable power supply and grounding for the entire circuit board. For example, in a four-layer board, the middle layer 1 may serve as a "power supply dedicated channel", such as the +5V line for powering the entire board, or a copper sheet as the "ground" (Ground), and the middle layer 2 may be divided into another power layer ou sirva como a camada de fiação para outro grupo de linhas de sinal .
Camada isolante: fr -4 ou outros materiais isolantes são usados para separar as várias camadas condutivas, impedir circuitos curtos e garantir a independência e a estabilidade dos sinais .

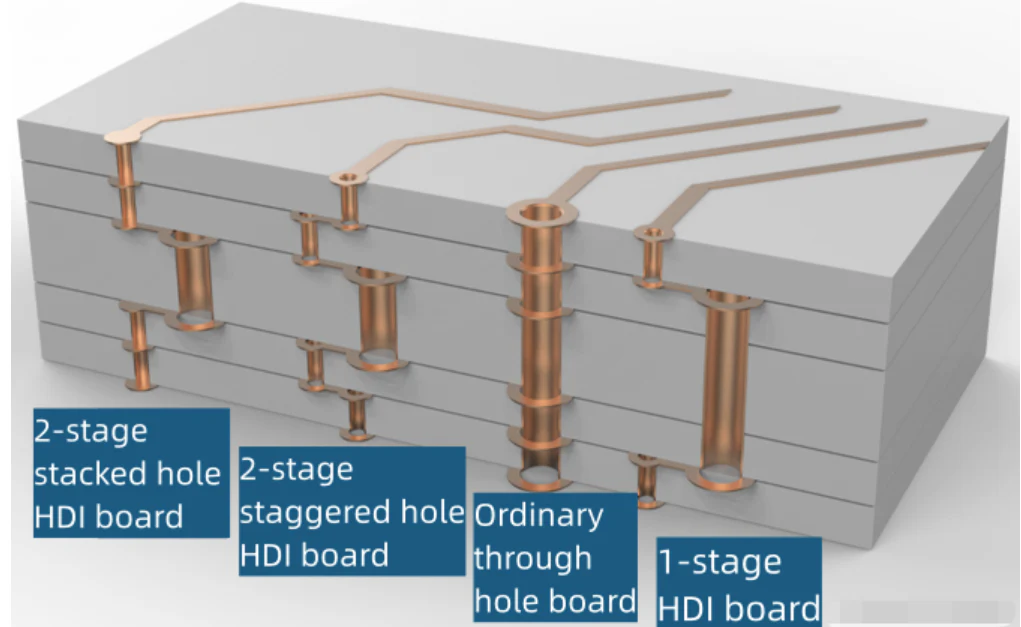

Vias: Incluindo através de orifícios, orifícios cegos e orifícios enterrados . através de orifícios percorrendo toda a placa e são usados para conectar circuitos de diferentes camadas e montar componentes tradicionais; Os orifícios cegos são usados para conectar a camada superior e as camadas internas, geralmente para transmissão de sinal de alta frequência, que pode reduzir o comprimento do caminho e tornar a transmissão do sinal mais rapidamente; Os orifícios enterrados são responsáveis pelas conexões elétricas entre as camadas internas . em placas de alta densidade, a combinação de orifícios cegos e buracos enterrados pode acomodar mais linhas, evitando que a placa seja muito grossa .
Camada de tratamento de superfície: semelhante à placa de camada dupla, possui uma máscara de solda e uma camada de seda, que desempenham os papéis de proteção e identificação . Além disso, algumas placas de várias camadas de ponta também submetem a placas de ouro e outros tratamentos para melhorar a resistência à retonsiona e a resistência à corrosão.
Cenários de aplicação: Adequado para circuitos complexos de alta densidade, alta velocidade e alta frequência, como placas-mãe de computador, placas-mãe celulares, etc. . O número de camadas pode ser aumentado para atender aos requisitos de desempenho do circuito .
