Diferenças e conexões entre circuladores de RF e isoladores de RF

Princípio da operação:

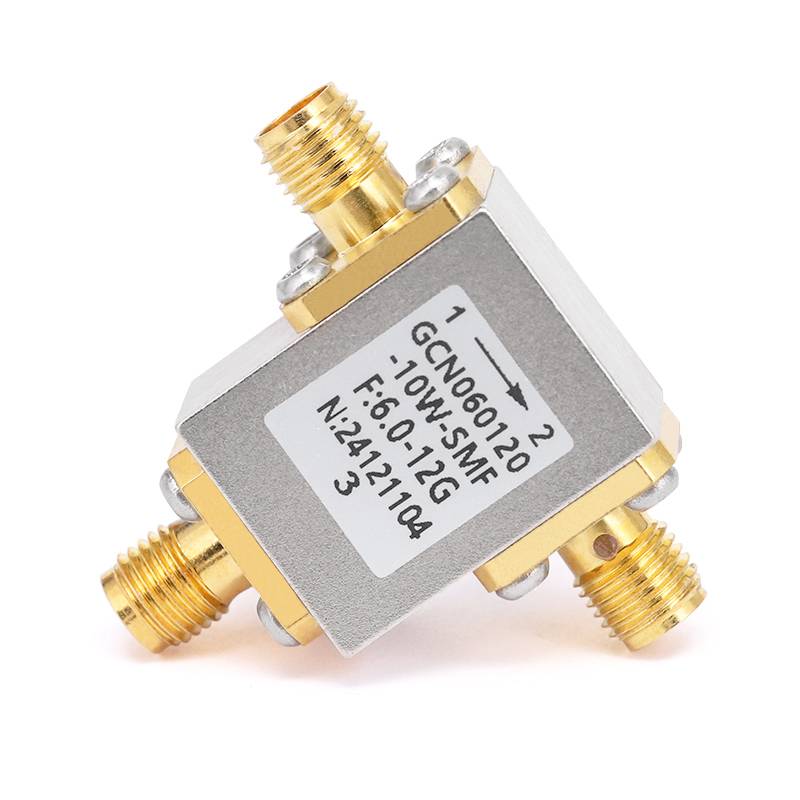

Circulador de RF:

Um circulador é um dispositivo de três portas (ou mais) que direciona os sinais de RF em uma direção específica entre as portas. Ele garante que os sinais fluam de uma porta para a próxima em uma direção definida.

O circulador trabalha com base nos efeitos não lineares dos materiais magnéticos. Normalmente, consiste em um material não linear rotativo acoplado a um campo magnético. Em um circulador de três portas, o sinal da porta 1 vai para a porta 2, o sinal da porta 2 vai para a porta 3 e o sinal da porta 3 é roteado de volta para a porta 1.

Isolador de RF:

Um isolador é tipicamente um dispositivo de duas portas que permite que o sinal flua de uma porta para outra enquanto bloqueia qualquer sinal de retornar à fonte original.

Semelhante ao circulador, um isolador usa materiais magnéticos para sua operação, mas possui apenas duas portas. O isolador impede o fluxo de sinal reverso, isolando a fonte de quaisquer sinais refletidos que possam causar danos ou interferências.



Princípio operacional -chave: Materiais magnéticos

Ambos os dispositivos alavancamMateriais ferromagnéticos(por exemplo, ferrita) sob um campo magnético estático. O campo magnético induzPropagação não recíprocados sinais de RF, o que significa que o comportamento do sinal difere ao viajar para frente e para trás. Esta não-reciprocidade permite:

Circuladores para rotear sinais sequencialmente entre as portas.

Isoladores para suprimir sinais reversos (alta atenuação na direção inversa, baixa perda na direção direta).



Aplicações práticas: casos de uso do mundo real

Circuladores:

Nos sistemas de radar, eles separam sinais transmitidos e receberam (transmissor → antena → receptor sem interferência).

Nas redes de comunicação, elas permitem o fluxo de sinal bidirecional sobre um único canal (por exemplo, sinais de divisão de uplink/downlink).

Isoladores:

Proteger os amplificadores de RF bloqueando a energia refletida de cargas incompatíveis (por exemplo, antenas com impedância variável).

Estabilizar os osciladores, impedindo a extração de frequência causada por reflexões de carga.



.
