Quais são as diferenças entre cabos semi-rígidos e semi-flexíveis?



Comparação entre cabos semi-rígidos e semi-flexíveis

Os cabos semi-rígido e semi-flexível são amplamente utilizados em cenários de comunicação de alta e baixa frequência, mas diferem significativamente em cenários de estrutura, flexibilidade, desempenho e aplicação . abaixo está uma comparação detalhada:



1. Design estrutural

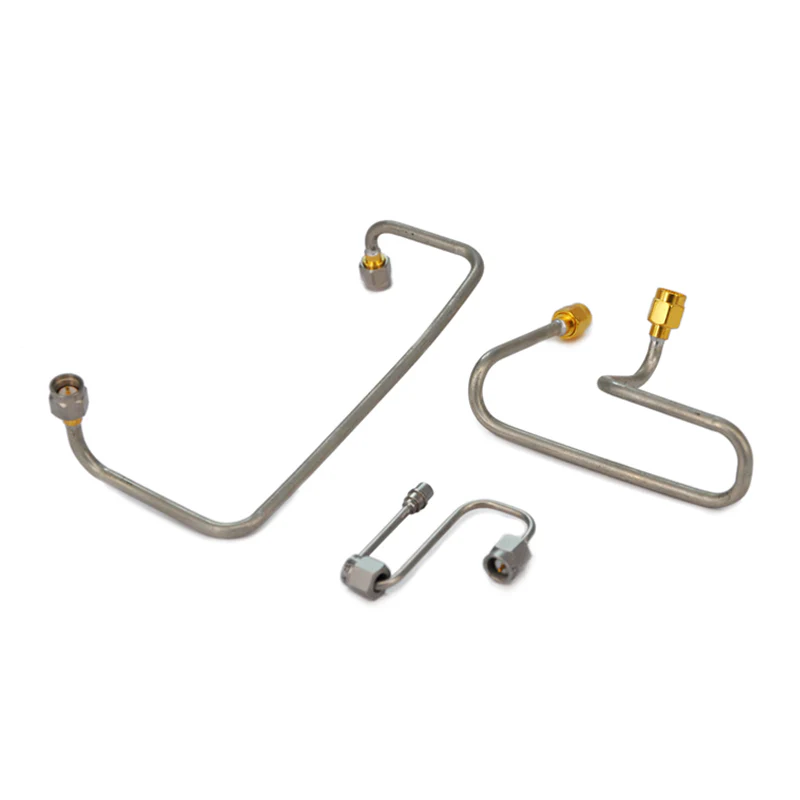

Cabos semi-rígidos
O condutor externo é feito de um material sólido e não dobrável (geralmente cobre) com um diâmetro fixo; O condutor interno é suportado centralmente por um material dielétrico (e . g ., ptfe) .
Uma vez formado, mantém uma forma fixa e não pode ser facilmente dobrada ou remodelada sem ferramentas especializadas .

Cabos semi-flexíveis
O condutor externo apresenta uma estrutura trançada, com toda a camada trançada em estanhada, tornando-a mais deformável do que o sólido condutor externo de cabos semi-rígidos . O condutor interno também é suportado por um material dielétrico, mas a estrutura ferroviária permite que a dobra e modelagem repetidas e as ferramentas simples {2 {2.}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} [



2. Comparação de flexibilidade

Cabos semi-rígidos
Eles têm alta rigidez, mantendo sua forma após a formação e exibindo forte resistência à flexão . forçando a flexão sem ferramentas profissionais pode danificar o condutor externo, levando à degradação do desempenho .

Cabos semi-flexíveis
Eles oferecem flexibilidade moderada, permitindo flexão repetida, enrolada ou roteamento em torno de obstáculos sem danos permanentes . Sua flexibilidade está entre cabos rígidos e totalmente flexíveis .



3. parâmetros de desempenho elétrico

Parâmetro	Cabos semi-rígidos	Cabos semi-flexíveis
Estabilidade de impedância	Excelente - A geometria fixa garante impedância consistente em todas as frequências .	Bom, mas inferior ao semi -rígido - os condutores externos trançados podem causar leves flutuações de impedância em frequências extremamente altas .
Perda	Baixa perda de inserção, especialmente em bandas de microondas (até 100+ ghz), devido à superfície lisa do condutor externo sólido .	Maior perda de inserção do que semi-rígido, particularmente em altas frequências, devido a pequenas lacunas e irregularidades da superfície no condutor externo trançado .
Blindagem de eficácia	Excelente (tipicamente> 100 dB) . O condutor externo sólido bloqueia efetivamente EMI e RFI .	Bom (normalmente 80 dB), mas menor que o semi-rígido . lacunas no condutor trançado podem causar vazamento menor emi .
Capacidade de manuseio de energia	Maiores - condutores sólidos têm dissipação de calor eficiente, adequada para cenários de alta potência .	Melhor e baixa condutividade térmica dos condutores trançados limita a capacidade de potência .



4. cenários de aplicativos

Cabos semi-rígidos
Adequado para cenários de alta frequência e alta precisão, exigindo estabilidade estrita e baixa perda, como:

Sistemas aeroespaciais e de defesa (radar, comunicação por satélite);

Equipamento de teste de microondas (analisadores de rede vetorial, geradores de sinais);

Dispositivos médicos (máquinas de ressonância magnética, sistemas de terapia de microondas);

Instalações permanentes com comprimentos fixos (E . g ., alimentadores de antena da estação base) .

Cabos semi-flexíveis
Adequado para cenários que precisam de flexibilidade moderada com bom desempenho, como:

Configurações de teste portáteis (e . g ., conexões entre instrumentos e futs);

Sistemas de RF internos (roteadores Wi -Fi, reforços de sinal celular);

Cenários que requerem reconfiguração ocasional (e . g ., desenvolvimento de protótipo de laboratório);

Conexões internas nas matrizes de switch rf .

Resumo

Os cabos semi-rígidos se destacam em cenários de alto desempenho e instalação fixa, oferecendo estabilidade superior e baixa perda . cabos semi-flexíveis, por outro lado, são mais vantajosos em cenários que requerem flexibilidade moderada com bom desempenho, equilíbrio de funcionalidade e usabilidade .}



Notas suplementares: diferenças de custo e manutenção

Cabos semi-rígidos:
Custos de fabricação mais altos devido ao condutor externo de cobre sólidos e à necessidade de ferramentas especializadas para formação . instalação e manutenção são mais complexas (exigindo operadores profissionais) ., no entanto, seu desempenho estável, resistência ao envelhecimento e resulta em custos de longo prazo,}), por cenários) com requisitos de confiabilidade rígidos {e a longo prazo,}), para que os cenários), com os requisitos de resistência ao envelhecimento e a longo prazo {), tornando-os cenários para cenários com requisitos de confiabilidade rígidos {e a longo prazo, os cenários) com requisitos de confiabilidade…

Cabos semi-flexíveis:
Custos mais baixos devido a processos de produção mais simples para condutores externos trançados e sem necessidade de ferramentas de formação especializadas . Além disso, sua abatabilidade manual reduz os custos de manutenção e reconfiguração, tornando -os ideais para cenários que requerem ajustes frequentes ou com restrições orçamentárias.}}}}}



Extensão: breve comparação com cabos totalmente flexíveis

Para entender melhor o posicionamento "semi-flexível", uma breve comparação com cabos totalmente flexíveis é útil:
Fully flexible cables have outer conductors typically braided from fine copper strands (with little or no tinning), offering extreme flexibility for bending or even knotting. However, their electrical performance (e.g., impedance stability, shielding effectiveness) is lower than semi-flexible cables, suiting short-distance, low-frequency Aplicativos com alta flexibilidade de necessidades (e . g ., fios de fone de ouvido, conexões internas em pequenos dispositivos) .
Os cabos semi-flexíveis atingem um equilíbrio entre flexibilidade e desempenho, preenchendo a lacuna entre cabos semi-rígidos (alto desempenho, mas não ajustável) e totalmente flexíveis (alta flexibilidade, mas de desempenho mais fraco) .
