Correspondência de fase ou atraso do cabo de teste de teste para teste singal diferencial

No teste de sinal diferencial, o requisito para a correspondência de fase ou atraso dos cabos de RF de teste é determinado principalmente pelas características de transmissão dos sinais diferenciais e pelos requisitos de precisão do cenário de teste ., isso pode ser entendido a partir das seguintes perspectivas -chave:

1. salvaguardando a característica essencial dos sinais diferenciais - a base para o cancelamento de interferência

A vantagem central dos sinais diferenciais reside em sua capacidade de cancelar a interferência do modo comum (como interferência eletromagnética e ruído) através do "cálculo da diferença" no receptor, baseando-se no fato de que "os sinais nas duas linhas têm uma amplitude igual e a polaridade oposta .", se houver uma misma na fase ou atraso entre os dois poros,. ", que houver uma misma na fase ou atraso entre as duas portas.diferença de tempo ou diferença de faseEntre os dois sinais que chegam ao receptor, interrompendo a relação síncrona de "amplitude igual e polaridade oposta ." nesses casos, a interferência não pode ser efetivamente cancelada e pode ser amplificada diretamente, minando diretamente a capacidade anti-interferência de sinais diferenciais .}}}

2. Evitando a distorção do sinal para garantir a precisão do teste

A transmissão de sinais diferenciais depende da "simetria" das duas linhas:

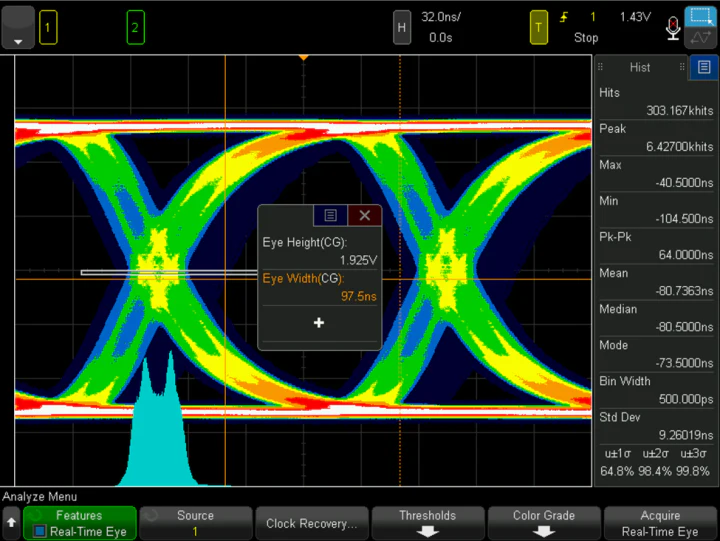

Uma incompatibilidade de atraso fará com que os dois sinais cheguem ao receptor assíncrono, levando à sobreposição da forma de onda desordenada (E . g ., desalinhamento entre as bordas ascendente e queda) e resultando emdistorção da forma de onda;

Uma incompatibilidade de fase (especialmente em cenários de RF de alta frequência) fará com que a relação de fase dos sinais se desvie das expectativas projetadas, interrompendo a lógica de tempo dos sinais .
Essas distorções afetarão diretamente a autenticidade dos resultados dos testes, levando a erros de julgamento sobre a qualidade do sinal e o desempenho da transmissão .

3. impedindo erros de tempo para se adaptar aos cenários de sinal de alta velocidade

Em transmissão de sinal diferencial de alta velocidade (como USB, PCIE, HDMI, etc .), o período do sinal é extremamente curto (nanossegundo ou mesmo nível de picossegundo) . até um pequeno atraso ou desvio de fase (e . .}}},, um pouco de desvio de fase (e.} g {}}}}}},, um pouco de tempo, a.}}} "Tempo de espera" do sinal, causandoerros de tempo{{0}} Isso levará ao erro de julgamento da lógica de dados (confusão entre 0 e 1) no receptor, aumenta a taxa de erro de bit ou até causará a falha de comunicação do sistema . como um "link intermediário" na transmissão de sinal, o desempenho correspondente dos quilômetros de teste diretamente, independentemente de os desvendos adicionais que sejam atuais, se o desempenho é que o desempenho de que o desempenho é que o desempenho de que o desempenho é que o desempenho de que o desempenho é que o desempenho de que o desempenho é que o desempenho de que o desempenho é que o desempenho da transmissão de que o desempenho é que o desempenho de que o desempenho é que o desempenho do que é um dos matros de queda, como um link intermediário. desempenho .

4. Mantendo a integridade do sinal e reduzindo a interferência secundária

Cabos com fase incompatível ou atraso interromperão a continuidade da impedância da linha de transmissão, causandoReflexão do sinaleCrosstalk:

A reflexão levará à superposição e oscilação do sinal, resultando em distorções da forma de onda, como ultrapassagem e subsídio;

Crosstalk causará acoplamento eletromagnético desnecessário entre as duas linhas de sinal, interferindo ainda mais com os sinais .
Os cabos correspondentes, por outro lado, podem minimizar esses problemas, garantindo a "integridade" do sinal do transmissor para o receptor e tornando os resultados dos testes mais consistentes com o estado real do sistema .

Em resumo, a correspondência de fase ou atraso é um pré-requisito central para garantir a precisão e a confiabilidade do teste de sinal diferencial . especialmente em cenários de alta frequência e alta velocidade, seu impacto está diretamente relacionado à validade das conclusões de teste e à precisão da avaliação do desempenho do sistema .}
