Qual é a perda de inserção de isoladores de RF?

No domínio da tecnologia de radiofrequência (RF), os isoladores de RF desempenham um papel crucial para garantir a operação suave e eficiente de vários sistemas de RF. Um dos principais parâmetros que definem o desempenho de um isolador de RF é a perda de inserção. Como fornecedor líder de isoladores de RF, estou animado para me aprofundar no conceito de perda de inserção em isoladores de RF, explorando sua importância, os fatores que a afetam e como ela afeta o desempenho geral dos sistemas de RF.

Compreendendo a perda de inserção

A perda de inserção é uma métrica fundamental usada para quantificar a quantidade de potência do sinal que é perdida quando um sinal passa por um dispositivo, como um isolador de RF. Normalmente é expresso em decibéis (dB) e representa a relação entre a potência do sinal de entrada e a potência do sinal de saída. No contexto dos isoladores de RF, a perda de inserção é uma medida de quanto o isolador atenua o sinal desejado à medida que ele viaja da porta de entrada para a porta de saída.

Matematicamente, a perda de inserção (IL) pode ser calculada usando a seguinte fórmula:
[ IL = 10 \log_{10} \left( \frac{P_{in}}{P_{out}} \right) ]
onde ( P_{in} ) é a potência do sinal de entrada e ( P_{out} ) é a potência do sinal de saída.

Uma perda de inserção mais baixa indica que o isolador é mais eficiente na transmissão do sinal com atenuação mínima, enquanto uma perda de inserção mais alta significa que uma parte significativa da potência do sinal está sendo perdida dentro do isolador.

Significado da perda de inserção em isoladores de RF

A perda de inserção de um isolador de RF é um parâmetro crítico que tem impacto direto no desempenho dos sistemas de RF. Aqui estão alguns dos principais motivos pelos quais a perda de inserção é importante:

Integridade do Sinal

Em sistemas de RF, manter a integridade do sinal é crucial para uma comunicação precisa e uma operação confiável. A alta perda de inserção pode levar a uma redução significativa na intensidade do sinal, o que pode resultar em degradação da qualidade do sinal, aumento de ruído e redução do alcance. Ao minimizar a perda de inserção, os isoladores de RF ajudam a garantir que o sinal permaneça forte e claro em todo o sistema.

Eficiência energética

Em muitas aplicações de RF, a eficiência energética é uma grande preocupação. Alta perda de inserção significa que mais energia está sendo dissipada dentro do isolador, o que pode levar ao aumento do consumo de energia e à redução da vida útil da bateria em dispositivos portáteis. Ao usar isoladores de RF com baixa perda de inserção, os projetistas de sistemas podem melhorar a eficiência energética e estender o tempo de operação de seus dispositivos.

Desempenho do sistema

A perda de inserção de um isolador de RF também pode afetar o desempenho geral do sistema de RF. Em alguns casos, a alta perda de inserção pode causar reflexões e interferências de sinal, o que pode degradar o desempenho de outros componentes do sistema. Ao escolher isoladores de RF com baixa perda de inserção, os projetistas de sistemas podem minimizar esses problemas e garantir que o sistema opere com desempenho ideal.

Fatores que afetam a perda de inserção em isoladores de RF

Vários fatores podem afetar a perda de inserção de um isolador de RF. Compreender esses fatores é essencial para selecionar o isolador correto para uma aplicação específica. Aqui estão alguns dos principais fatores:

Freqüência

A perda de inserção de um isolador de RF normalmente depende da frequência. Em geral, a perda de inserção aumenta com o aumento da frequência. Isto ocorre porque em frequências mais altas, os campos eletromagnéticos dentro do isolador interagem mais fortemente com os materiais e componentes, levando ao aumento das perdas. Ao selecionar um isolador de RF, é importante escolher um que seja projetado para operar dentro da faixa de frequência desejada com perda mínima de inserção.

Propriedades dos materiais

Os materiais utilizados na construção do isolador de RF também podem ter um impacto significativo na sua perda de inserção. Por exemplo, os materiais magnéticos utilizados no núcleo de ferrite do isolador podem afetar as propriedades magnéticas do isolador, o que por sua vez pode afetar a perda de inserção. Além disso, a qualidade dos materiais dielétricos utilizados no isolador também pode afetar a perda de inserção, influenciando os campos eletromagnéticos dentro do isolador.

Projeto e Construção

O projeto e a construção do isolador de RF também podem desempenhar um papel na sua perda de inserção. Por exemplo, a forma e o tamanho dos componentes do isolador, a qualidade do processo de fabricação e a forma como os componentes são montados podem afetar a perda de inserção. Ao usar técnicas avançadas de design e processos de fabricação de alta qualidade, os fabricantes de isoladores de RF podem minimizar a perda de inserção e melhorar o desempenho de seus produtos.

Medindo a perda de inserção em isoladores de RF

Medir a perda de inserção de um isolador de RF é um processo relativamente simples que pode ser realizado usando um analisador de rede. Aqui estão as etapas básicas envolvidas na medição da perda de inserção:

1. Configure o analisador de rede:Conecte o analisador de rede ao isolador de RF de acordo com as instruções do fabricante. Certifique-se de que o analisador esteja devidamente calibrado e configurado para a faixa de frequência desejada.
2. Meça a potência de entrada:Aplique uma potência de entrada conhecida à porta de entrada do isolador de RF e meça a potência usando o analisador de rede.
3. Meça a potência de saída:Meça a potência na porta de saída do isolador de RF usando o analisador de rede.
4. Calcule a perda de inserção:Use a fórmula mencionada anteriormente para calcular a perda de inserção com base nas potências medidas de entrada e saída.

É importante observar que a perda de inserção de um isolador de RF pode variar dependendo das condições de medição, como frequência, temperatura e nível de potência de entrada. Portanto, recomenda-se realizar múltiplas medições sob diferentes condições para obter uma medição precisa e confiável da perda de inserção.

Seleção de isoladores de RF com baixa perda de inserção

Ao selecionar um isolador de RF para uma aplicação específica, é importante escolher um que tenha baixa perda de inserção dentro da faixa de frequência desejada. Aqui estão algumas dicas para ajudá-lo a selecionar o isolador de RF correto:

Considere a faixa de frequência

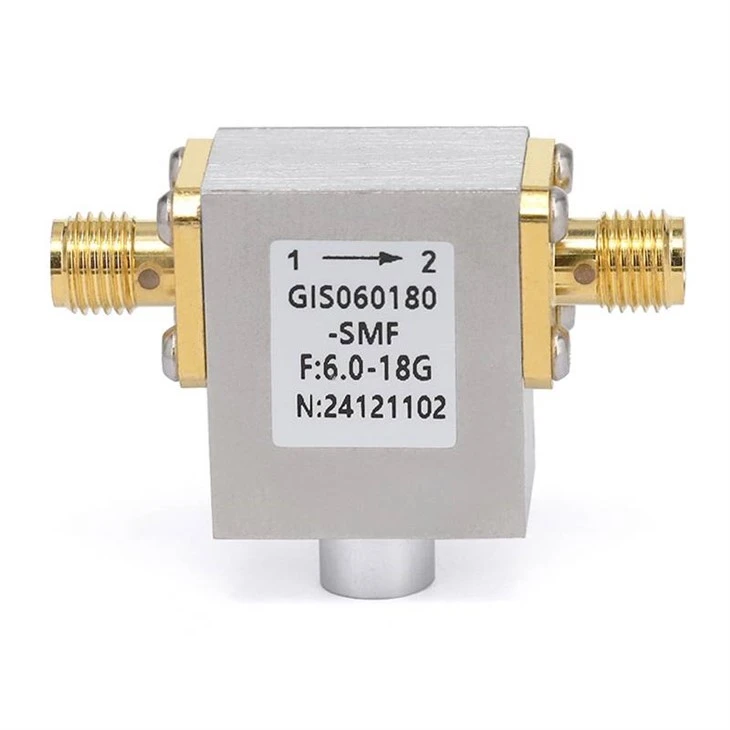

Conforme mencionado anteriormente, a perda de inserção de um isolador de RF normalmente depende da frequência. Portanto, é importante escolher um isolador projetado para operar dentro da faixa de frequência desejada com perda mínima de inserção. Por exemplo, se você estiver trabalhando com um sistema RF de 6 GHz, considere usarIsoladores coaxiais RF de 6 GHzque são projetados especificamente para esta faixa de frequência.

Procure materiais de alta qualidade

Os materiais utilizados na construção do isolador de RF podem ter um impacto significativo na sua perda de inserção. Procure isoladores feitos de materiais de alta qualidade, como ferritas e dielétricos de baixa perda, para minimizar a perda de inserção e melhorar o desempenho.

Considere os requisitos do aplicativo

Os requisitos específicos da sua aplicação também desempenharão um papel na determinação do isolador de RF apropriado. Por exemplo, se você estiver trabalhando com um sistema de RF de alta potência, pode ser necessário escolher um isolador que possa lidar com altos níveis de potência sem perda de inserção significativa. Por outro lado, se você estiver trabalhando com um sistema de RF de baixa potência, poderá escolher um isolador com menor capacidade de manipulação de energia, mas com menor perda de inserção.

Conclusão

Concluindo, a perda de inserção de isoladores de RF é um parâmetro crítico que tem impacto direto no desempenho dos sistemas de RF. Ao compreender o conceito de perda de inserção, seu significado e os fatores que a afetam, os projetistas de sistemas podem tomar decisões informadas ao selecionar isoladores de RF para suas aplicações. Como fornecedor líder de isoladores de RF, oferecemos uma ampla variedade de isoladores de alta qualidade com baixa perda de inserção, incluindoIsoladores coaxiais RF de 6 GHz,Isoladores coaxiais RF de 18 GHz, eIsoladores coaxiais de 26,5 GHz RF. Se você tiver alguma dúvida ou precisar de ajuda para selecionar o isolador de RF certo para sua aplicação, não hesite em nos contatar. Estamos aqui para ajudá-lo a encontrar a melhor solução para suas necessidades de RF.

Referências

• Pozar, DM (2011). Engenharia de Microondas (4ª ed.). Wiley.
• Colin, RE (2001). Fundações para Engenharia de Microondas (2ª ed.). Wiley.
• Matthaei, GL, Young, L., & Jones, EMT (1964). Filtros de microondas, redes de correspondência de impedância e estruturas de acoplamento. McGraw-Hill.
