Qual é a correspondência de impedância dos circuladores de RF?

Qual é a correspondência de impedância dos circuladores de RF? Bem, vamos nos aprofundar neste tópico e compartilharei alguns insights como fornecedor de circuladores de RF.

Primeiramente, vamos entender o que é um circulador de RF. Um circulador de RF é um dispositivo passivo que possui múltiplas portas. Ele permite que os sinais de RF fluam em uma direção específica, geralmente de uma porta para outra em um padrão circular. É amplamente utilizado em vários sistemas de RF, como radar, comunicação sem fio e sistemas de satélite.

Agora, a correspondência de impedância é um conceito crucial quando se trata de circuladores de RF. Impedância é basicamente a oposição que um circuito apresenta ao fluxo de uma corrente alternada. Em sistemas de RF, costumamos falar de impedância característica, que é um valor constante para uma determinada linha de transmissão ou componente. Para a maioria dos sistemas de RF, a impedância característica padrão é de 50 ohms.

Por que a correspondência de impedância é tão importante para circuladores de RF? Imagine que você está tentando transferir água de um cano para outro. Se os diâmetros dos tubos forem muito diferentes, haverá muita turbulência e haverá desperdício de água. Da mesma forma, em um sistema de RF, se a impedância da fonte, do circulador e da carga não corresponderem, haverá reflexões de sinal. Essas reflexões podem causar uma série de problemas. Eles podem reduzir a eficiência da transferência de energia, distorcer o sinal e até danificar os componentes do sistema.

Digamos que temos uma fonte de RF conectada à porta 1 de um circulador e uma carga conectada à porta 2. Se a impedância da fonte, do circulador e da carga forem compatíveis (geralmente em 50 ohms), o sinal de RF fluirá suavemente da porta 1 para a porta 2. Mas se houver uma incompatibilidade de impedância, parte do sinal retornará da carga para a porta 2 e depois para a porta 3 (devido ao direcional do circulador propriedade). Isto não só reduz a potência que chega à carga, mas também pode causar interferência no sistema.

Existem várias maneiras de obter correspondência de impedância para circuladores de RF. Um método comum é usar redes correspondentes. Geralmente são compostos de indutores, capacitores e resistores. Os valores destes componentes são cuidadosamente escolhidos para ajustar a impedância da fonte ou da carga para corresponder à impedância do circulador. Por exemplo, uma rede de correspondência simples do tipo L pode ser usada para transformar a impedância de uma carga no valor desejado.

Outro aspecto importante é a medição da impedância. Utilizamos instrumentos especializados, como analisadores de rede, para medir a impedância do circulador de RF e dos componentes conectados. Um analisador de rede pode fornecer informações detalhadas sobre os parâmetros de espalhamento (parâmetros S) do circulador. O parâmetro S11, por exemplo, dá uma indicação do coeficiente de reflexão na porta 1. Um valor S11 baixo significa que há menos reflexão na porta 1, o que é um sinal de boa correspondência de impedância.

Como fornecedor de circuladores RF, prestamos muita atenção à correspondência de impedância durante o processo de fabricação. Usamos materiais de alta qualidade e técnicas avançadas de fabricação para garantir que nossos circuladores tenham características de impedância consistentes. Também fornecemos fichas técnicas detalhadas de nossos produtos, que incluem informações sobre a impedância e outros parâmetros importantes.

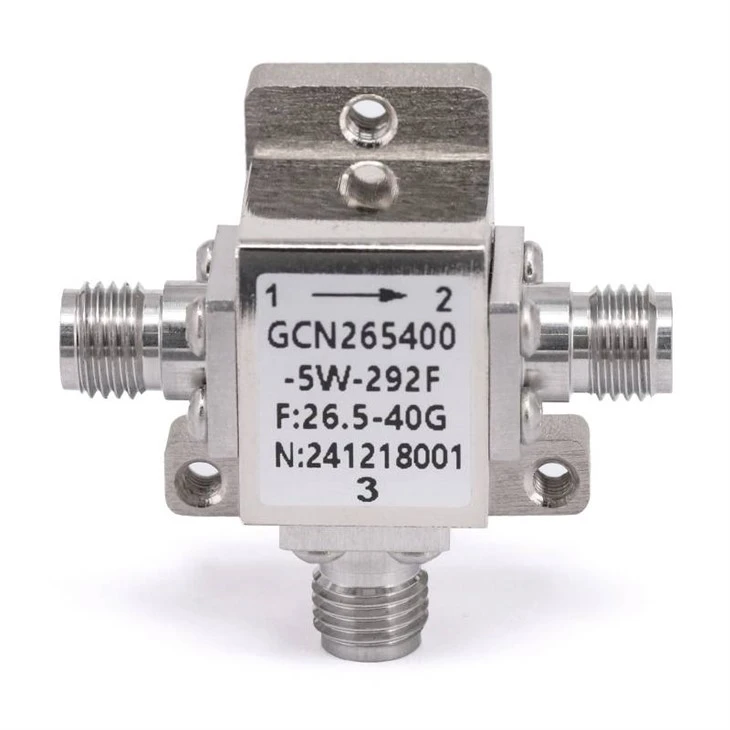

NossoCirculadores coaxiais RFsão projetados tendo em mente a correspondência de impedância. Eles são adequados para uma ampla gama de aplicações, desde dispositivos sem fio de pequena escala até sistemas de radar de grande escala. Temos uma equipe de engenheiros experientes que podem ajudar nossos clientes com qualquer problema de correspondência de impedância que possam enfrentar.

Se você estiver usando circuladores de RF em seu sistema, é importante ter em mente que fatores ambientais também podem afetar a correspondência de impedância. Temperatura, umidade e estresse mecânico podem causar alterações na impedância dos componentes. Portanto, o empacotamento e a instalação adequados também são essenciais para manter uma boa correspondência de impedância ao longo do tempo.

Além disso, ao integrar circuladores de RF em um sistema, é necessário considerar a arquitetura geral do sistema. Às vezes, pode ser necessário usar vários circuladores em uma configuração em cascata. Nesses casos, o casamento de impedâncias torna-se ainda mais crítico para garantir o bom funcionamento de todo o sistema.

Também oferecemos serviços de personalização para nossos circuladores de RF. Se você tiver requisitos de impedância específicos para sua aplicação, nossos engenheiros poderão trabalhar com você para projetar um circulador que atenda exatamente às suas necessidades. Entendemos que diferentes aplicações podem ter diferentes valores de impedância e estamos comprometidos em fornecer soluções que funcionem para você.

Se você está procurando circuladores RF de alta qualidade com excelentes características de correspondência de impedância, não hesite em entrar em contato conosco. Estamos aqui para ajudá-lo a encontrar os produtos certos para seus sistemas de RF. Esteja você trabalhando em um novo projeto ou procurando atualizar um já existente, podemos fornecer o suporte e os produtos que você precisa.

Concluindo, a correspondência de impedância é um aspecto fundamental dos circuladores de RF. Garante uma transferência de energia eficiente, reduz os reflexos do sinal e melhora o desempenho geral dos sistemas de RF. Como fornecedor de circuladores RF, nos dedicamos a fornecer produtos que atendam aos mais altos padrões de correspondência de impedância e qualidade. Portanto, se você tiver alguma dúvida ou precisar discutir seus requisitos de circulador de RF, sinta-se à vontade para entrar em contato conosco. Estamos prontos para ajudá-lo a fazer as melhores escolhas para suas aplicações de RF.
