Qual é a faixa de frequência das cargas de RF?

No domínio da tecnologia de radiofrequência (RF), as cargas de RF desempenham um papel crucial. Como fornecedor dedicado de cargas de RF, tive o privilégio de me aprofundar nas complexidades desses componentes, especialmente no que diz respeito às suas faixas de frequência. Compreender a faixa de frequência das cargas de RF é essencial para diversas aplicações, desde telecomunicações até aeroespacial. Neste blog, explorarei as faixas de frequência de diferentes tipos de cargas de RF e sua importância nos sistemas de RF modernos.

Os princípios básicos das cargas de RF

Antes de mergulharmos nas faixas de frequência, vamos entender brevemente o que são cargas de RF. As cargas de RF são componentes passivos projetados para absorver energia de RF sem refleti-la de volta ao sistema. Eles são usados ​​para terminar linhas de transmissão, como cargas fictícias para testes e em uma variedade de outras aplicações onde a absorção controlada de energia de RF é necessária.

Significância da faixa de frequência

A faixa de frequência de uma carga de RF determina sua aplicabilidade em diferentes sistemas de RF. Diferentes aplicações operam em frequências diferentes, e usar uma carga de RF com uma faixa de frequência apropriada é crucial para um desempenho ideal. Por exemplo, uma carga utilizada numa estação base celular necessitará de cobrir as bandas de frequência utilizadas pela rede celular, enquanto uma carga utilizada num sistema de comunicação por satélite necessitará de operar em frequências muito mais elevadas.

Tipos comuns de cargas de RF e suas faixas de frequência

N cargas RF

N cargas RFsão amplamente utilizados em muitas aplicações de RF devido ao seu design robusto e faixa de frequência relativamente ampla. Essas cargas normalmente cobrem frequências de DC (0 Hz) até 18 GHz. O conector N, comumente usado com essas cargas, é conhecido por sua durabilidade e capacidade de lidar com altos níveis de potência. Isso torna as cargas N RF adequadas para aplicações como sistemas de radar, estações base de comunicação sem fio e equipamentos de teste e medição.

A ampla faixa de frequência das cargas N RF permite que elas sejam usadas em uma variedade de sistemas operando em diferentes frequências. Por exemplo, num sistema de radar, a carga pode ser usada para terminar a linha de transmissão e absorver qualquer energia de RF indesejada. Em uma estação base de comunicação sem fio, pode ser usado para testar o desempenho do sistema RF.

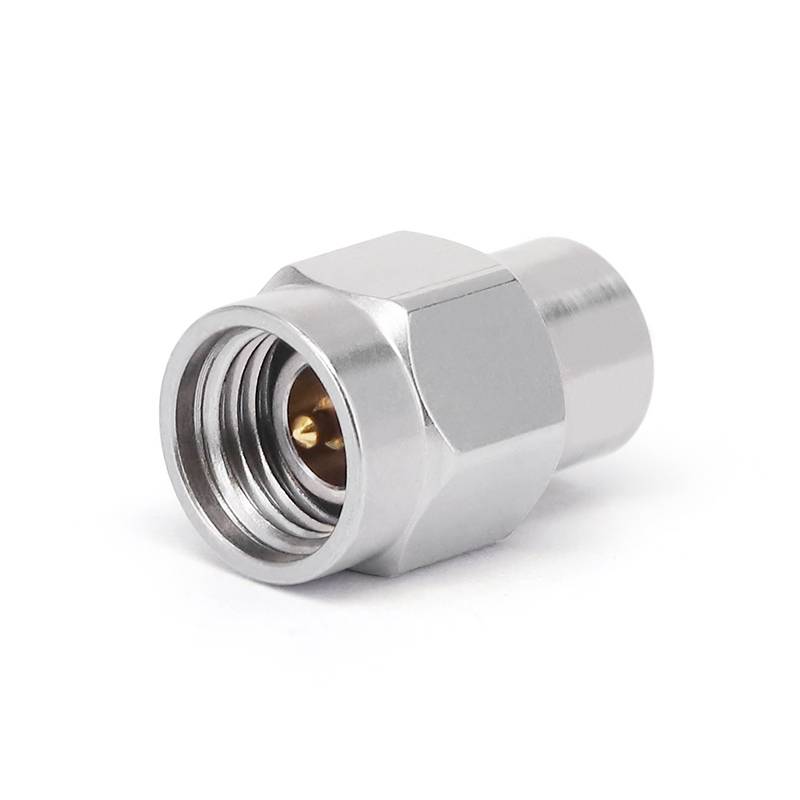

Cargas RF de 3,5 mm

Cargas RF de 3,5 mmsão projetados para aplicações de alta frequência. Eles oferecem excelente desempenho na faixa de frequência de DC a 34 GHz. O conector de 3,5 mm é um conector de precisão que oferece baixa perda de inserção e alta perda de retorno, tornando-o ideal para aplicações onde é necessária precisão de alta frequência.

Essas cargas são comumente usadas em sistemas de microondas e ondas milimétricas, como comunicação por satélite, transmissão de dados em alta velocidade e equipamentos de teste de microondas. Na comunicação por satélite, a faixa de alta frequência das cargas de RF de 3,5 mm permite que eles administrem as frequências usadas para uplink e downlink do satélite. Na transmissão de dados em alta velocidade, eles podem ser usados ​​para encerrar as linhas de transmissão e garantir a integridade do sinal.

Cargas RF SMA

Cargas RF SMAsão um dos tipos mais populares de cargas de RF devido ao seu tamanho compacto e ampla disponibilidade. Eles normalmente cobrem frequências de DC a 18 GHz. O conector SMA é um conector de tamanho pequeno amplamente utilizado em circuitos de RF e microondas.

As cargas RF da SMA são usadas em diversas aplicações, incluindo dispositivos sem fio, módulos RF e configurações de teste e medição. Em dispositivos sem fio, como smartphones e roteadores Wi-Fi, as cargas de RF SMA podem ser usadas para encerrar as portas de RF e evitar reflexões de sinal. Em configurações de teste e medição, eles podem ser usados ​​para simular diferentes condições de carga e testar o desempenho de componentes de RF.

Fatores que afetam a faixa de frequência

Vários fatores podem afetar a faixa de frequência de uma carga de RF. Um dos principais fatores é o próprio projeto da carga. Os materiais utilizados, a geometria da carga e o tipo de conector desempenham um papel na determinação da resposta de frequência. Por exemplo, uma carga com um design de conector mais preciso geralmente terá uma melhor resposta de frequência em frequências mais altas.

Outro fator é o processo de fabricação. Processos de fabricação de alta qualidade podem garantir que a carga tenha desempenho consistente em toda a sua faixa de frequência. Quaisquer variações no processo de fabricação podem levar a desvios na resposta de frequência, o que pode afetar o desempenho do sistema de RF.

Importância de escolher a faixa de frequência correta

A escolha da faixa de frequência correta para uma carga de RF é crucial para o desempenho geral do sistema de RF. Se a faixa de frequência da carga for muito estreita, ela poderá não ser capaz de lidar com as frequências utilizadas no sistema, levando a reflexões de sinal e baixo desempenho. Por outro lado, se a faixa de frequência for muito ampla, poderá não fornecer o desempenho ideal nas frequências específicas de interesse.

Por exemplo, se uma carga com uma faixa de frequência de 0 a 10 GHz for usada em um sistema que opera a 20 GHz, a carga não será capaz de absorver a energia de RF de forma eficaz e haverá reflexões de sinal significativas. Isso pode causar interferência, redução da intensidade do sinal e degradação geral do desempenho do sistema.

Personalização de cargas de RF para faixas de frequência específicas

Como fornecedor de cargas de RF, entendemos que diferentes clientes podem ter requisitos específicos para a faixa de frequência de suas cargas de RF. É por isso que oferecemos cargas de RF personalizadas para atender a essas necessidades exclusivas. Nossa equipe de especialistas pode trabalhar com os clientes para projetar e fabricar cargas de RF com a faixa de frequência exata necessária para suas aplicações.

Quer se trate de uma carga para um sistema de radar especializado operando em uma frequência específica ou de uma carga para um sistema de transmissão de dados de alta velocidade, temos a experiência e os recursos para fornecer cargas de RF de alta qualidade com a faixa de frequência desejada.

Conclusão

Concluindo, a faixa de frequência das cargas de RF é um parâmetro crítico que determina sua aplicabilidade em diferentes sistemas de RF. Diferentes tipos de cargas de RF, como cargas de RF N, cargas de RF de 3,5 mm e cargas de RF SMA, têm diferentes faixas de frequência para atender a diversas aplicações. Compreender os requisitos da faixa de frequência do seu sistema de RF e escolher a carga certa é essencial para um desempenho ideal.

Se você estiver no mercado de cargas de RF e precisar de ajuda para selecionar a faixa de frequência correta para sua aplicação, ou se tiver requisitos específicos para cargas de RF personalizadas, não hesite em nos contatar. Nossa equipe de especialistas está pronta para ajudá-lo a encontrar a solução de carga de RF perfeita para suas necessidades.

Referências

• Pozar, DM (2011). Engenharia de Microondas. Wiley.
• Colin, RE (2001). Fundações para Engenharia de Microondas. Wiley.
