Quais são os principais parâmetros de desempenho dos amplificadores de RF?

Os amplificadores de RF são componentes cruciais em uma ampla gama de sistemas de comunicação sem fio, sistemas de radar e outros aplicativos de RF. Como fornecedor de amplificadores de RF, entender os principais parâmetros de desempenho dos amplificadores de RF é essencial para fornecer produtos de alta qualidade e atender às diversas necessidades de nossos clientes. Neste blog, exploraremos os principais parâmetros de desempenho que definem as características e recursos dos amplificadores de RF.

Ganho

O ganho é talvez o parâmetro mais fundamental de um amplificador de RF. Representa a razão da potência de saída para a potência de entrada do amplificador. O ganho é geralmente expresso em decibéis (dB). Um ganho mais alto significa que o amplificador pode aumentar a potência do sinal de entrada com mais eficiência. For example, if an amplifier has a gain of 20 dB, it means that the output power is 100 times greater than the input power (since (G(dB)=10\log_{10}(P_{out}/P_{in})), and when (G = 20) dB, (P_{out}/P_{in}=10^{20/10}=100)).

O ganho de um amplificador de RF não é constante em todas as frequências. Normalmente, possui uma resposta dependente de frequência, que é descrita pela curva de frequência de ganho. A largura de banda do amplificador é a faixa de frequências sobre as quais o ganho permanece dentro de um valor especificado, geralmente dentro de 3 dB do ganho máximo. Um amplificador largo de largura de banda é desejável em aplicações em que uma grande variedade de frequências precisa ser amplificada, como nos sistemas de comunicação de banda larga.

Figura de ruído

A figura de ruído é outro parâmetro crítico para os amplificadores de RF, especialmente em aplicações em que a relação sinal - para o ruído (SNR) é de extrema importância. A figura de ruído de um amplificador é definida como a razão do SNR de entrada para o SNR de saída. Ele quantifica o quanto o amplificador degrada o SNR do sinal de entrada. Uma figura de ruído mais baixa indica que o amplificador adiciona menos ruído ao sinal.

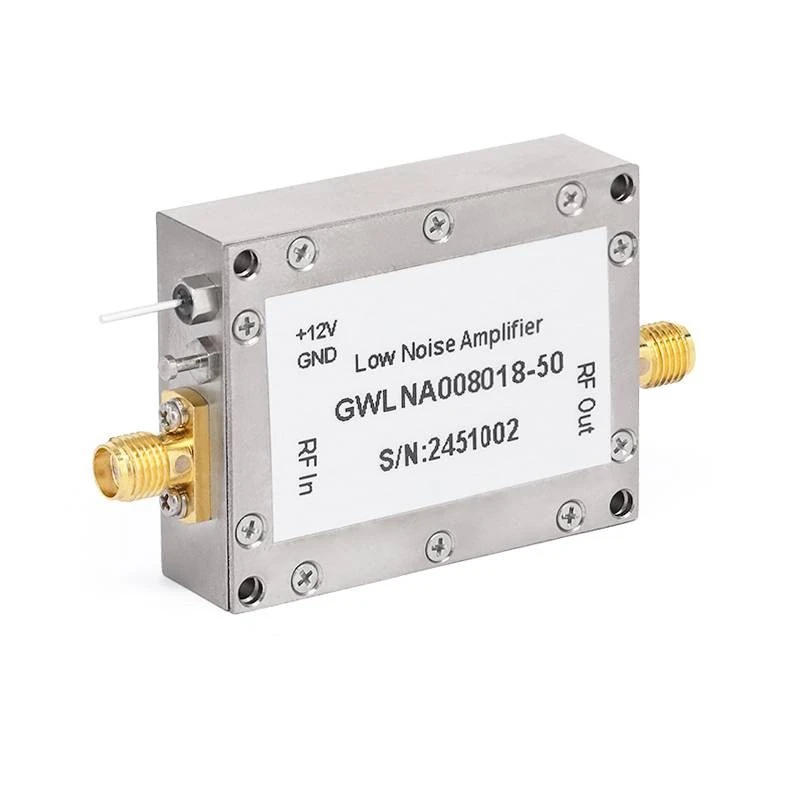

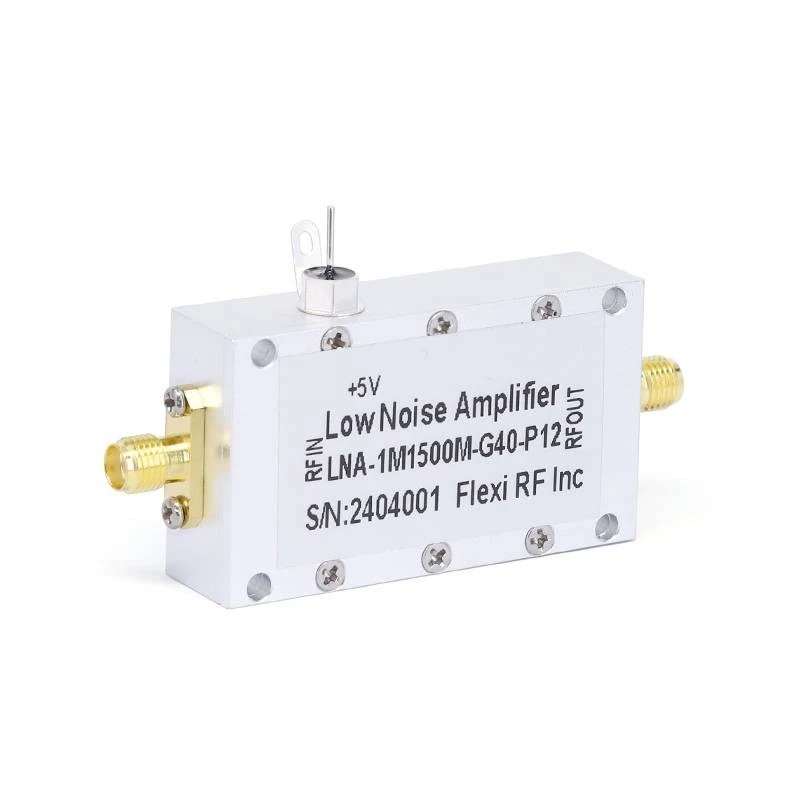

Em muitos sistemas de RF, como receptores em sistemas sem fio de comunicação e radar, o amplificador frontal - extremidade é frequentemente umAmplificadores de baixo ruído(LNA). Os LNAs são projetados para ter figuras de ruído muito baixo, normalmente na faixa de 1 a 3 dB. Ao usar um LNA no front -end, o desempenho geral do ruído do sistema pode ser significativamente melhorado, permitindo uma melhor detecção e recepção de sinais fracos.

Potência de saída

A potência de saída de um amplificador de RF é o nível de potência que o amplificador pode fornecer à carga. Existem várias especificações importantes de potência de saída, incluindo a potência de saída de saturação ((P_ {SAT})) e o ponto de compressão de 1 - dB ((P_ {1db})).

A potência de saída de saturação é a potência máxima de saída que o amplificador pode produzir. Além desse ponto, aumentar a potência de entrada não resultará em um aumento proporcional na potência de saída, e o amplificador entra na região de saturação onde o ganho começa a diminuir significativamente.

O ponto de compressão de 1 a dB é o nível de potência de saída no qual o ganho do amplificador cai em 1 dB do seu valor de ganho linear. É uma especificação importante porque indica o início da não linearidade no amplificador. Em muitos aplicativos, os amplificadores são operados abaixo do (P_ {1DB}) para garantir a operação linear e minimizar a distorção do sinal.

Linearidade

A linearidade é uma medida de quão bem um amplificador pode amplificar um sinal sem introduzir distorção. A não linearidade em um amplificador pode causar distorção intermodulação (IMD), o que resulta na geração de componentes de frequência adicionais que não estão presentes no sinal de entrada original. Esses componentes de frequência indesejados podem interferir em outros sinais no sistema e degradar o desempenho geral.

Dois parâmetros importantes para medir a linearidade são o terceiro ponto de interceptação da ordem (IP3) e o segundo ponto de interceptação da ordem (IP2). O IP3 é um ponto teórico em que os produtos de intermodulação da terceira ordem se cruzam com a potência de saída fundamental em um gráfico de potência de saída versus energia de entrada. Um valor IP3 mais alto indica melhor linearidade e menor IMD. Da mesma forma, o IP2 está relacionado aos produtos de intermodulação da segunda ordem.

Impedância de entrada e saída

A impedância de entrada e saída de um amplificador de RF é importante para a correspondência adequada com a fonte e a carga, respectivamente. A correspondência de impedância é crucial para garantir a transferência máxima de energia entre o amplificador e os componentes conectados.

Na maioria dos sistemas de RF, a impedância padrão é de 50 ohms. Um amplificador com uma impedância de entrada de 50 ohms pode ser facilmente conectado a uma fonte de 50 ohm, como uma linha de transmissão ou um gerador de sinal, sem reflexão significativa do sinal. Da mesma forma, uma impedância de saída de 50 ohms permite uma transferência de energia eficiente para uma carga de 50 ohm, como uma antena ou outro componente de RF.

Eficiência adicionada de energia (PAE)

A eficiência adicionada à energia é uma medida de quão eficientemente um amplificador de RF converte a energia CC em potência de saída de RF. É definido como a razão da potência de saída de RF menos a potência de entrada de RF e a energia CC consumida pelo amplificador.

O PAE é uma consideração importante, especialmente em sistemas de RF alimentados por bateria ou em aplicações em que o consumo de energia precisa ser minimizado. Os amplificadores de alta eficiência podem reduzir o consumo geral de energia do sistema, prolongar a duração da bateria e também reduzir os requisitos de dissipação de calor. Por exemplo, em dispositivos de comunicação móvel, os amplificadores de energia com alto PAE são essenciais para melhorar o desempenho da bateria e reduzir a tensão térmica no dispositivo.

Ganhar nivelamento

Gain Flowness refere -se à variação no ganho em uma banda de frequência especificada. Um amplificador com bom galo de ganho tem um ganho relativamente constante na faixa de frequência operacional. Isso é importante em aplicações em que é necessária uma amplificação uniforme do sinal, como em sistemas de comunicação de banda larga e equipamentos de teste e medição.

A cambalhota de ganho é geralmente especificada como o desvio máximo do ganho do seu valor médio na banda de frequência especificada. Por exemplo, uma especificação de nivelamento de ganho de ± 0,5 dB significa que o ganho do amplificador não desvia mais de 0,5 dB do seu valor de ganho médio em toda a faixa de frequência operacional.

Ruído de fase

O ruído de fase é uma medida da estabilidade de frequência de curto prazo de um amplificador de RF. É causado por flutuações aleatórias na fase do sinal de saída. O ruído de fase pode degradar o desempenho dos sistemas de RF, especialmente em aplicações como síntese de frequência, radar e sistemas de comunicação que dependem de informações precisas de frequência e fase.

Em aplicações de frequência - sintetizador, é necessário um ruído de baixa fase para gerar sinais de frequência estável e pura. O ruído de alta fase pode resultar na disseminação espectral do sinal, o que pode causar interferência em outros sinais no sistema e reduzir o desempenho geral do sistema de comunicação ou radar.

Isolamento

O isolamento é um parâmetro que mede o grau de separação elétrica entre diferentes portas de um amplificador de RF, como as portas de entrada e saída. O bom isolamento entre as portas de entrada e saída é importante para impedir o feedback e a auto -oscilação no amplificador.

Em amplificadores de estágio multi -multi ou em amplificadores com múltiplas portas de entrada e saída, é necessário alto isolamento para garantir que os sinais em diferentes portas não interfiram entre si. O isolamento é geralmente expresso em decibéis e um valor de isolamento mais alto indica melhor separação elétrica entre as portas.

Estabilidade da temperatura

O desempenho dos amplificadores de RF pode ser afetado por variações de temperatura. A estabilidade da temperatura é uma medida de quão bem o amplificador mantém seus parâmetros de desempenho, como ganho, figura de ruído e potência de saída, em uma ampla faixa de temperatura.

Em muitas aplicações, os amplificadores de RF são obrigados a operar em condições ambientais adversas, onde a temperatura pode variar significativamente. Os amplificadores com boa estabilidade de temperatura são projetados para compensar as alterações dependentes da temperatura em seu desempenho, garantindo uma operação confiável em toda a faixa de temperatura.

Conclusão

Como fornecedor de amplificadores de RF, entendemos a importância desses principais parâmetros de desempenho para atender às diversas necessidades de nossos clientes. Ao projetar e fabricar cuidadosamente os amplificadores com desempenho otimizado em termos de ganho, figura de ruído, potência de saída, linearidade e outros parâmetros, podemos fornecer amplificadores de RF de alta qualidade para uma ampla gama de aplicações.

Se você precisar de amplificadores de RF para seu projeto ou aplicativo, convidamos você a entrar em contato conosco para uma discussão detalhada. Nossa equipe de especialistas está pronta para ajudá -lo a selecionar o amplificador mais adequado com base em seus requisitos específicos. Se você precisa de um amplificador de ruído baixo para um receptor ou um amplificador de potência alto para um transmissor, temos a experiência e o portfólio de produtos para atender às suas necessidades.

Referências

1. Pozar, DM (2011). Engenharia de Microondas. Wiley.
2. Razavi, B. (2012). Microeletrônica de RF. Prentice Hall.
3. Vendelin, GD, Pavio, AM, & Rohde, Ul (1990). Projeto de circuito de microondas usando técnicas linear e não linear. Wiley.
