Quais são os principais parâmetros dos isoladores de RF?

Ei! Como fornecedor de isoladores de RF, tenho recebido muitas perguntas ultimamente sobre os principais parâmetros desses dispositivos bacanas. Então, pensei em reservar alguns minutos para explicar isso para você.

Vamos começar com o básico. Um isolador de RF é um dispositivo de duas portas que permite que os sinais de RF passem em uma direção enquanto os bloqueia na direção reversa. É como uma rua de mão única para sinais de radiofrequência. Esses isoladores são cruciais em muitos sistemas de RF, pois ajudam a evitar reflexões de sinal e a proteger equipamentos sensíveis contra danos.

Agora, vamos nos aprofundar nos principais parâmetros que você precisa considerar ao escolher um isolador de RF.

Faixa de frequência

A faixa de frequência é um dos parâmetros mais importantes de um isolador de RF. Ele determina a faixa de frequências que o isolador pode suportar com eficácia. Diferentes aplicações requerem diferentes faixas de frequência. Por exemplo, em um sistema de comunicação móvel, você pode precisar de um isolador que funcione na faixa de 800 MHz a 2,5 GHz. Por outro lado, para comunicação por satélite, você poderia procurar frequências muito mais altas, como 20 GHz ou mais.

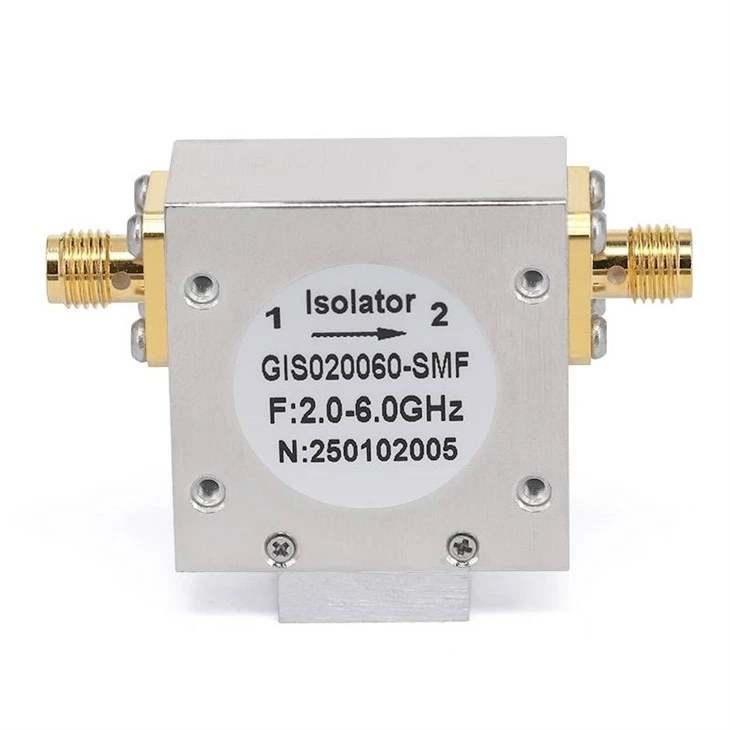

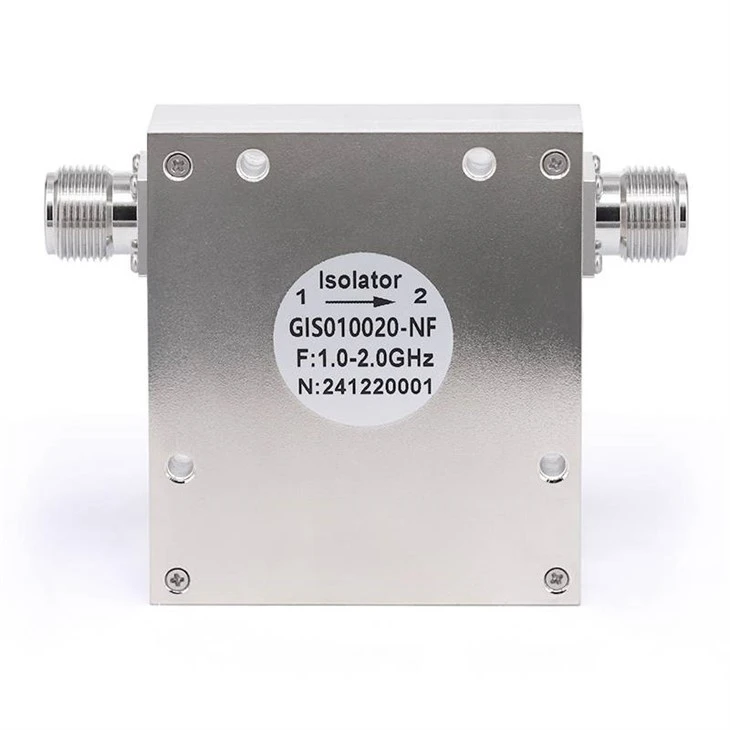

Oferecemos uma ampla gama de isoladores de RF com diferentes faixas de frequência. Por exemplo, nossoIsoladores coaxiais de 26,5 GHz RFsão projetados para lidar com sinais de alta frequência com precisão. Se você estiver trabalhando em um projeto que requer uma faixa de frequência mais baixa, nossoIsoladores coaxiais RF de 6 GHzpode ser um ajuste melhor. E para frequências médias, nossoIsoladores coaxiais RF de 18 GHzpode ser a solução que você procura.

Perda de inserção

A perda de inserção é outro parâmetro crítico. É a quantidade de potência do sinal perdida quando o sinal de RF passa pelo isolador. Em um mundo ideal, desejaríamos zero perda de inserção, mas, na realidade, sempre há alguma perda. Uma perda de inserção mais baixa significa que mais potência do sinal é transferida através do isolador, o que geralmente é melhor para o desempenho do seu sistema.

Normalmente, a perda de inserção é medida em decibéis (dB). Para a maioria das aplicações, uma perda de inserção inferior a 0,5 dB é considerada boa. No entanto, em alguns sistemas de alto desempenho, pode ser necessário um isolador com perda de inserção ainda menor, como 0,2 dB ou menos. Ao escolher um isolador, certifique-se de verificar a especificação da perda de inserção e compará-la com os requisitos do seu sistema.

Isolamento

O isolamento é a medida de quão bem o isolador bloqueia o sinal na direção reversa. Também é medido em dB. Um valor de isolamento mais alto significa que o isolador é melhor na prevenção de reflexões e interferências de sinal.

Por exemplo, se um isolador tiver um isolamento de 20 dB, isso significa que a potência do sinal na direção reversa é reduzida por um fator de 100 em comparação com a direção direta. Em muitos sistemas de RF, um isolamento de 20 a 30 dB é suficiente. Mas em aplicações onde há um alto risco de interferência de sinal, você pode precisar de um isolador com isolamento ainda maior, como 40 dB ou mais.

Manuseio de energia

O manuseio de energia refere-se à quantidade máxima de potência de RF que o isolador pode suportar sem ser danificado. Este é um parâmetro importante, especialmente em sistemas de RF de alta potência. Se você exceder a capacidade de potência do isolador, isso poderá causar superaquecimento, degradação do desempenho ou até mesmo danos permanentes.

A capacidade de manipulação de energia de um isolador depende de vários fatores, incluindo seu design, materiais e mecanismo de resfriamento. Ao selecionar um isolador, certifique-se de escolher um com capacidade de processamento de energia superior ao nível de potência máximo do seu sistema.

VSWR (relação de onda estacionária de tensão)

VSWR é uma medida de quão bem o isolador combina com a impedância do sistema de RF. Um VSWR baixo indica uma boa correspondência de impedância, o que significa que mais potência do sinal é transferida através do isolador e menos é refletida de volta.

Um VSWR de 1:1 é ideal, mas na prática é difícil de conseguir. A maioria dos isoladores de RF tem um VSWR de cerca de 1,2:1 a 1,5:1. Um VSWR mais alto pode levar ao aumento da perda de inserção e das reflexões de sinal, o que pode degradar o desempenho do seu sistema de RF.

Faixa de temperatura

A faixa de temperatura é a faixa de temperaturas nas quais o isolador pode operar efetivamente. Diferentes aplicações têm diferentes requisitos de temperatura. Por exemplo, em aplicações externas, o isolador pode precisar operar em uma ampla faixa de temperatura, de -40°C a +85°C.

Ao escolher um isolador, certifique-se de verificar a especificação da faixa de temperatura e garantir que ele atenda aos requisitos de sua aplicação. Alguns isoladores são projetados para operar em temperaturas extremas, enquanto outros são mais adequados para ambientes internos ou controlados.

Mudança de Fase

A mudança de fase é a mudança na fase do sinal de RF à medida que ele passa pelo isolador. Em algumas aplicações, como antenas phased array, a mudança de fase do isolador precisa ser cuidadosamente controlada. Uma mudança de fase estável e previsível é importante para manter a operação adequada do sistema de RF.

A maioria dos isoladores de RF tem uma mudança de fase relativamente pequena, mas ainda é algo a se considerar, especialmente em aplicações onde a precisão da fase é crítica.

Tamanho e montagem do pacote

O tamanho do pacote e as opções de montagem do isolador também são considerações importantes. Dependendo da sua aplicação, você pode precisar de um isolador pequeno e compacto que possa ser facilmente integrado a uma placa de circuito impresso (PCB). Ou você pode precisar de um isolador maior com um mecanismo de montagem específico para um sistema de RF montado em rack.

Oferecemos uma variedade de tamanhos de embalagens e opções de montagem para atender às diversas necessidades de nossos clientes. Se você precisa de um isolador de montagem em superfície para uma placa de circuito impresso ou de um isolador montado em flange para um sistema de rack, nós temos o que você precisa.

Custo

Por último, mas não menos importante, o custo é sempre um fator. O custo de um isolador de RF depende de vários fatores, incluindo parâmetros de desempenho, faixa de frequência, capacidade de potência e marca. Embora seja importante obter o melhor desempenho com seu dinheiro, você também precisa equilibrar o custo com seu orçamento.

Ao comparar diferentes isoladores, considere o valor geral. Um isolador um pouco mais caro com melhores parâmetros de desempenho pode economizar dinheiro a longo prazo, reduzindo a necessidade de componentes adicionais ou atualizações do sistema.

Então, aí está - os principais parâmetros dos isoladores de RF. Ao escolher um isolador de RF para sua aplicação, considere cuidadosamente esses parâmetros e escolha aquele que melhor atende às suas necessidades.

Se você ainda não tiver certeza de qual isolador de RF é ideal para você ou se tiver alguma outra dúvida, não hesite em entrar em contato. Estamos aqui para ajudá-lo a encontrar a solução perfeita para o seu sistema de RF. Quer você seja uma pequena startup ou uma grande corporação, temos a experiência e os produtos para atender às suas necessidades. Contate-nos hoje para iniciar o processo de aquisição e vamos trabalhar juntos para levar o seu sistema de RF para o próximo nível!

Referências

• Pozar, DM (2011). Engenharia de Microondas (4ª ed.). Wiley.
• Colin, RE (2001). Fundações para Engenharia de Microondas (2ª ed.). Wiley.
