Quais são as desvantagens dos isoladores de RF?

Como fornecedor de isoladores de RF, muitas vezes exalto as virtudes desses dispositivos em diversas aplicações, desde sistemas de comunicação sem fio até radares e equipamentos de teste. No entanto, é importante apresentar uma visão equilibrada. Hoje, vamos nos aprofundar nas desvantagens dos isoladores de RF.

Perda de inserção

Uma das desvantagens mais significativas dos isoladores de RF é a perda de inserção. A perda de inserção refere-se à redução de potência que ocorre quando um sinal passa pelo isolador. Essa perda é uma característica inerente ao projeto do isolador, que utiliza materiais ferríticos e campos magnéticos para atingir suas propriedades não recíprocas.

Em um sistema de comunicação, mesmo uma pequena perda de inserção pode ter um impacto substancial. Por exemplo, numa estação base celular, onde a eficiência energética é crucial, a perda de inserção significa que é necessário transmitir mais potência para atingir a mesma intensidade de sinal no receptor. Isto não só aumenta o consumo de energia, mas também gera mais calor, o que requer mecanismos de refrigeração adicionais.

A perda de inserção depende da frequência. Em frequências mais altas, a perda de inserção tende a aumentar. NossoIsoladores coaxiais RF de 6 GHzpode ter uma perda de inserção relativamente menor em comparação com o nossoIsoladores coaxiais de 26,5 GHz RF. À medida que a frequência aumenta, o desempenho dos materiais de ferrite degrada-se e a interação entre as ondas eletromagnéticas e os componentes do isolador torna-se mais complexa, levando a perdas mais elevadas.

Custo

Os isoladores de RF podem ser relativamente caros, especialmente aqueles projetados para aplicações de alta frequência e alto desempenho. O processo de fabricação de isoladores de RF envolve controle preciso de materiais de ferrite, campos magnéticos e estruturas coaxiais. Materiais de ferrite de alta qualidade são caros e a produção requer técnicas avançadas de fabricação e rigoroso controle de qualidade.

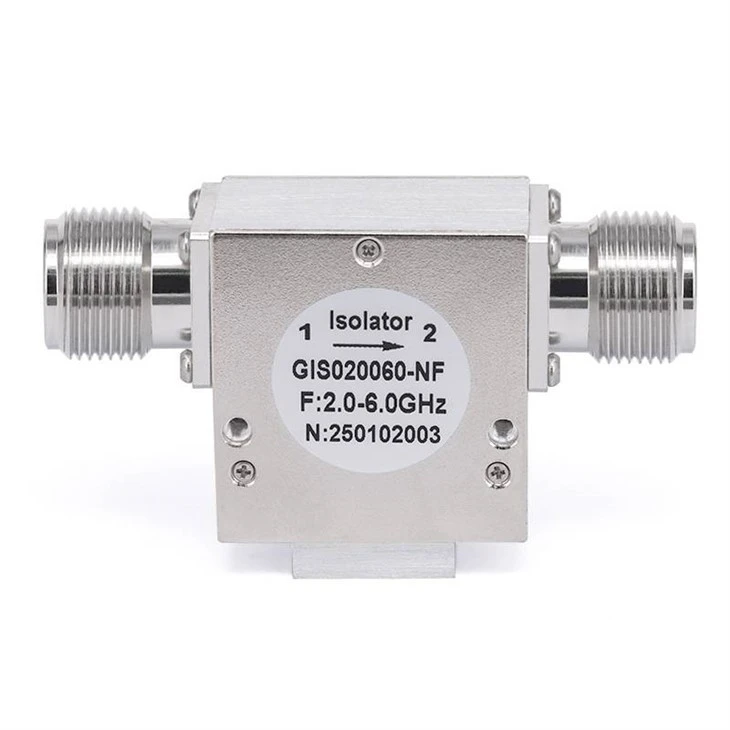

Para projetos de pequena escala ou aplicações com orçamento limitado, o custo dos isoladores de RF pode ser uma barreira significativa. Por exemplo, num produto electrónico de consumo onde o custo é um factor importante na concepção, a adição de um isolador de RF pode não ser economicamente viável. Mesmo para projetos maiores, o custo cumulativo de vários isoladores pode aumentar rapidamente. NossoIsoladores coaxiais RF de 18 GHz, que são projetados para desempenho de alta frequência, têm um preço premium devido aos materiais avançados e processos de fabricação envolvidos.

Tamanho e peso

Os isoladores de RF, especialmente aqueles com capacidade de manuseio de alta potência, podem ser relativamente grandes e pesados. Os materiais ferríticos e as estruturas magnéticas necessárias ao funcionamento do isolador ocupam espaço físico. Em aplicações onde o tamanho e o peso são críticos, como em dispositivos aeroespaciais e portáteis, o uso de isoladores de RF pode ser um desafio.

Num sistema de comunicação por satélite, cada grama de peso é importante, pois afecta o custo de lançamento e o desempenho global do satélite. Um isolador de RF grande e pesado pode não ser adequado para tais aplicações. Da mesma forma, em um dispositivo portátil sem fio, o tamanho do isolador pode limitar a compacidade e a portabilidade do design.

Faixa de frequência limitada

Os isoladores de RF são normalmente projetados para operar dentro de uma faixa de frequência específica. Fora desta faixa, seu desempenho diminui significativamente. Esta faixa de frequência limitada pode ser um problema em aplicações onde um amplo espectro de frequência precisa ser coberto.

Por exemplo, num sistema de comunicação sem fios moderno que suporta múltiplas bandas de frequência, um único isolador de RF pode não ser suficiente. Pode ser necessário usar vários isoladores com diferentes faixas de frequência, o que aumenta a complexidade e o custo do sistema. Nossos isoladores são cuidadosamente projetados para fornecer desempenho ideal dentro de suas faixas de frequência especificadas, mas os usuários precisam estar cientes dessas limitações ao escolher o isolador certo para suas aplicações.

Sensibilidade à temperatura

O desempenho dos isoladores de RF é altamente sensível à temperatura. As propriedades magnéticas dos materiais de ferrite mudam com a temperatura, o que pode afetar a perda de inserção, o isolamento e outros parâmetros de desempenho do isolador.

Em ambientes de alta temperatura, como ambientes industriais ou sob luz solar direta, a perda de inserção do isolador pode aumentar e o isolamento pode diminuir. Isso pode levar à degradação do sinal e à interferência no sistema. Por outro lado, em ambientes de baixa temperatura, o desempenho do isolador também pode divergir dos valores nominais. Técnicas de compensação de temperatura podem ser usadas para mitigar esses efeitos, mas aumentam a complexidade e o custo do isolador.

Isolamento não ideal

Embora os isoladores de RF sejam projetados para fornecer alto isolamento entre as portas de entrada e saída, na realidade, o isolamento nunca é perfeito. Sempre há algum vazamento do sinal da porta de saída de volta para a porta de entrada. Este isolamento não ideal pode causar problemas em sistemas onde é necessário um isolamento de alto nível.

Em uma configuração de teste e medição de alto desempenho, mesmo uma pequena quantidade de vazamento de sinal pode afetar a precisão das medições. O isolamento não ideal também pode levar à autointerferência nos sistemas de comunicação, reduzindo o desempenho geral do sistema.

Impacto na complexidade do sistema

A adição de um isolador de RF a um sistema aumenta sua complexidade. O isolador precisa ser devidamente integrado ao sistema e seu desempenho precisa ser cuidadosamente considerado no projeto geral do sistema.

Por exemplo, a correspondência da impedância do isolador com os outros componentes do sistema é crucial. A correspondência inadequada de impedância pode levar a reflexões e maior degradação do sinal. Além disso, as capacidades de manipulação de energia do isolador precisam ser compatíveis com os níveis de potência do sistema. Todos esses fatores exigem esforços adicionais de projeto e testes para garantir a operação adequada do sistema.

Apesar destas desvantagens, os isoladores de RF ainda desempenham um papel vital em muitas aplicações. Sua capacidade de proteger componentes sensíveis de sinais refletidos e melhorar a estabilidade geral do sistema geralmente supera as desvantagens. Em nossa empresa, trabalhamos constantemente para melhorar o desempenho de nossos isoladores de RF para minimizar essas desvantagens.

Se você está pensando em usar isoladores de RF em seu projeto e deseja saber mais sobre como nossos produtos podem atender às suas necessidades específicas, recomendamos que você entre em contato conosco para uma discussão detalhada. Nossa equipe de especialistas está pronta para ajudá-lo a escolher o isolador certo e resolver quaisquer preocupações que você possa ter.

Referências

• Pozar, DM (2011). Engenharia de Microondas. John Wiley e Filhos.
• Colin, RE (2001). Fundações para Engenharia de Microondas. McGraw-Hill.
