Quais são as aplicações de isoladores de RF em acopladores de RF?

Isoladores e acopladores de RF são dois componentes cruciais em sistemas de radiofrequência (RF), cada um com suas funções e características exclusivas. Como fornecedor experiente de isoladores de RF, testemunhei em primeira mão como esses dois dispositivos funcionam em conjunto para melhorar o desempenho dos sistemas de RF. Neste blog, vou me aprofundar nas aplicações de isoladores de RF em acopladores de RF, esclarecendo suas capacidades combinadas e os benefícios que eles trazem para diversos setores.

Noções básicas sobre isoladores de RF e acopladores de RF

Antes de explorarmos suas aplicações, vamos entender brevemente o que são isoladores e acopladores de RF. Um isolador de RF é um dispositivo de duas portas que permite que os sinais de RF passem em uma direção enquanto fornece alto isolamento na direção reversa. É usado principalmente para proteger componentes sensíveis de RF de sinais refletidos, que podem causar instabilidade, interferência e até danos ao equipamento.

Por outro lado, um acoplador de RF é um dispositivo multiportas que amostra uma parte do sinal de RF de uma linha de transmissão e o entrega para outra porta. Os acopladores são usados ​​para diversos fins, como monitoramento de sinal, medição de potência e distribuição de sinal.

Aplicações de isoladores de RF em acopladores de RF

Proteção de sinal

Uma das principais aplicações de isoladores de RF em acopladores de RF é a proteção de sinal. Em um sistema de RF típico, os acopladores de RF são frequentemente usados ​​para amostrar e monitorar a potência do sinal principal. No entanto, qualquer incompatibilidade de impedância no caminho de monitoramento pode causar reflexões, que podem então retornar à fonte e interromper o sinal principal.

Ao colocar um isolador de RF entre o acoplador de RF e o equipamento de monitoramento, podemos evitar que esses sinais refletidos cheguem à fonte. Por exemplo, numa estação base sem fios, o acoplador RF amostra o sinal de saída do amplificador de potência para fins de monitorização. Um isolador de RF é instalado entre o acoplador e o medidor de potência para proteger o amplificador de potência dos sinais refletidos causados ​​por incompatibilidades de impedância no medidor de potência ou nos cabos de conexão. Isso garante a estabilidade e confiabilidade da operação do amplificador de potência.

Melhorando a qualidade do sinal

Os isoladores de RF também podem melhorar a qualidade do sinal em aplicações de acopladores de RF. Quando um acoplador RF é usado para distribuição de sinal, as portas de saída podem sofrer diferentes condições de carga, o que pode levar a incompatibilidades de impedância e reflexões. Essas reflexões podem causar distorção e interferência no sinal, degradando a qualidade geral do sinal.

Um isolador de RF pode ser adicionado em cada porta de saída do acoplador de RF para absorver os sinais refletidos e fornecer uma carga correspondente ao acoplador. Isso ajuda a manter um sinal de saída limpo e estável, especialmente em aplicações de alta frequência onde a integridade do sinal é de extrema importância. Por exemplo, num sistema de comunicação por satélite, acopladores de RF são usados ​​para distribuir os sinais de RF para múltiplos receptores. Os isoladores de RF nas portas de saída dos acopladores garantem que os sinais recebidos por cada receptor sejam de alta qualidade, livres de interferências causadas por reflexões.

Proteção de Amplificadores de Potência em Sistemas Acoplados

Em sistemas de RF onde amplificadores de potência são usados ​​em conjunto com acopladores de RF, os isoladores de RF desempenham um papel vital na proteção dos amplificadores de potência. Os amplificadores de potência são sensíveis à potência refletida e a potência refletida excessiva pode causar superaquecimento e danos aos componentes do amplificador.

Quando um acoplador RF é usado para amostrar a potência de saída de um amplificador de potência, o isolador colocado entre o amplificador e o acoplador evita que a potência refletida do acoplador ou dos componentes subsequentes de monitoramento ou distribuição chegue ao amplificador. Isto prolonga a vida útil do amplificador de potência e reduz o risco de falhas do sistema. Por exemplo, em um sistema de radar, o amplificador de potência gera sinais de RF de alta potência e um acoplador de RF amostra uma parte desse sinal para monitoramento. O isolador de RF garante que o amplificador de potência opere com segurança e eficiência.

Exemplos de produtos específicos

Como fornecedor de isoladores de RF, oferecemos uma ampla variedade de isoladores de RF adequados para diferentes aplicações de acopladores de RF. NossoIsoladores coaxiais RF de 6 GHzsão ideais para aplicações na banda de frequência de 6 GHz, como sistemas Wi - Fi 6E. Esses isoladores fornecem excelente isolamento e baixa perda de inserção, garantindo a operação confiável dos acopladores de RF nesses sistemas.

Para aplicações de alta frequência, nossosIsoladores coaxiais RF de 40 GHzsão projetados para lidar com os desafios das frequências de ondas milimétricas. Eles são comumente usados ​​​​em estações base de ondas milimétricas 5G, onde acopladores de RF são usados ​​​​para monitoramento e distribuição de sinais. Os isoladores protegem os componentes sensíveis do sistema contra sinais refletidos e mantêm a qualidade do sinal nessas altas frequências.

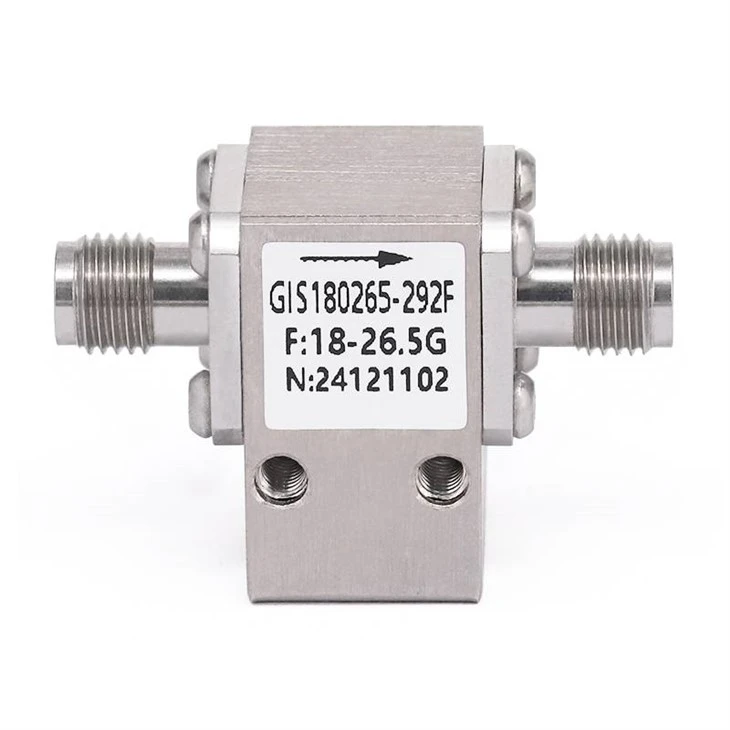

NossoIsoladores coaxiais de 26,5 GHz RFtambém são adequados para aplicações na faixa de frequência de 24 a 26,5 GHz, como sistemas de radar automotivos. Nestes sistemas, acopladores de RF são usados ​​para dividir e distribuir os sinais de RF, e os isoladores garantem a estabilidade e confiabilidade da operação do radar, protegendo os componentes contra reflexões.

Conclusão e apelo à ação

Concluindo, as aplicações de isoladores de RF em acopladores de RF são diversas e essenciais para o bom funcionamento dos sistemas de RF. Da proteção do sinal à melhoria da qualidade do sinal e proteção dos amplificadores de potência, os isoladores de RF desempenham um papel crucial no aprimoramento do desempenho e da confiabilidade dos sistemas baseados em acopladores de RF.

Se você está procurando isoladores de RF de alta qualidade para suas aplicações de acopladores de RF, estamos aqui para fornecer as melhores soluções. Nossa equipe de especialistas pode ajudá-lo a selecionar os isoladores mais adequados com base em suas necessidades específicas. Quer você atue na indústria de telecomunicações, aeroespacial ou automotiva, temos os produtos e o conhecimento para atender às suas necessidades. Contate-nos hoje para iniciar uma discussão sobre aquisição e levar seu sistema de RF para o próximo nível.
