Como testar o desempenho dos circuladores de RF?

Testar o desempenho dos circuladores de RF é uma etapa crucial para garantir sua qualidade e confiabilidade, especialmente para um fornecedor como nós. Os circuladores de RF são de três ou quatro dispositivos de porta passivos que permitem que os sinais de RF fluam em uma direção específica, normalmente de maneira cíclica. Neste blog, exploraremos os vários métodos e considerações para testar o desempenho dos circuladores de RF.

Compreendendo o básico dos circuladores de RF

Antes de se aprofundar nos métodos de teste, é importante ter um entendimento claro do que são os circuladores de RF e como eles funcionam. Os circuladores de RF são projetados para isolar diferentes partes de um sistema de RF, impedindo reflexões e garantindo um fluxo de sinal eficiente. Eles são comumente usados em aplicações como sistemas de radar, redes de comunicação sem fio e equipamentos de teste de microondas.

O princípio básico de um circulador de RF é baseado na interação entre o campo magnético e o sinal de RF. Quando um sinal de RF entra em uma porta do circulador, ele é direcionado para a próxima porta em uma sequência predefinida. Essa propriedade torna os circuladores úteis para separar os caminhos de transmissão e recebimento nos sistemas de RF.

Principais parâmetros de desempenho

Existem vários parâmetros de desempenho importantes que precisam ser testados ao avaliar um circulador de RF. Esses parâmetros incluem perda de inserção, isolamento, perda de retorno e mudança de fase.

1. Perda de inserção
   Perda de inserção é a quantidade de energia perdida quando um sinal de RF passa pelo circulador. É normalmente medido em decibéis (dB). Uma baixa perda de inserção é desejável, pois indica que o circulador é eficiente na transmissão do sinal de RF. Para medir a perda de inserção, um gerador de sinal é usado para enviar um sinal de RF conhecido em uma porta do circulador e um medidor de energia é usado para medir a energia na porta de saída. A diferença entre a potência de entrada e a potência de saída é a perda de inserção.

2. Isolamento
   O isolamento é a medida de quão bem o circulador separa os sinais entre diferentes portas. Também é medido em dB. O alto isolamento é importante para evitar interferências entre diferentes partes do sistema de RF. Para medir o isolamento, um sinal é aplicado a uma porta e a energia na porta não adjacente é medida. A razão entre a energia de entrada e a energia na porta não adjacente fornece o valor de isolamento.

3. Perda de retorno
   A perda de retorno é uma medida da quantidade de energia que é refletida de volta do circulador. É uma indicação de quão bem o circulador é comparado com a impedância do sistema de RF conectado. Uma alta perda de retorno é desejável, pois significa que menos energia está sendo refletida. A perda de retorno pode ser medida usando um analisador de rede, que envia um sinal de RF varrido para o circulador e mede o sinal refletido.

4. Mudança de fase
   A mudança de fase é a mudança na fase do sinal de RF à medida que passa pelo circulador. É importante em aplicações em que a fase do sinal precisa ser controlada, como em antenas de matriz em fases. A mudança de fase pode ser medida usando um analisador de rede vetorial, que pode medir a magnitude e a fase do sinal de RF.



Equipamento de teste

Para testar o desempenho dos circuladores de RF, são necessários vários tipos de equipamentos. Isso inclui geradores de sinal, medidores de energia, analisadores de rede e analisadores de espectro.

1. Geradores de sinal
   Os geradores de sinal são usados para gerar sinais de RF com frequências específicas, amplitudes e formatos de modulação. Eles são essenciais para testar a perda de inserção e o isolamento dos circuladores de RF. Um bom gerador de sinal deve ter uma ampla faixa de frequência, alta estabilidade de potência de saída e baixo ruído de fase.

2. Medidores de energia
   Os medidores de energia são usados para medir a potência do sinal de RF. Eles são usados em conjunto com geradores de sinal para medir a perda e o isolamento da inserção. Um medidor de energia deve ter uma alta precisão e uma ampla faixa dinâmica.

3. Analisadores de rede
   Os analisadores de rede são os equipamentos de teste mais versáteis para circuladores de RF. Eles podem medir a perda de inserção, isolamento, perda de retorno e mudança de fase simultaneamente. Um analisador de rede envia um sinal de RF varrido para o circulador e mede os sinais transmitidos e refletidos em diferentes frequências. Ele também pode exibir os resultados em vários formatos, como gráficos de Smith e gráficos de resposta de frequência.

4. Analisadores de espectro
   Os analisadores de espectro são usados para analisar o espectro de frequência do sinal de RF. Eles podem ser usados para detectar quaisquer sinais indesejados ou harmônicos gerados pelo circulador. Um analisador de espectro pode exibir a potência do sinal em função da frequência, permitindo fácil identificação de qualquer problema relacionado à frequência.

Procedimentos de teste

O teste de circuladores de RF normalmente envolve as seguintes etapas:

1. Configuração inicial
   Antes de iniciar o teste, o equipamento de teste precisa ser calibrado para garantir medições precisas. O circulador deve estar adequadamente conectado ao equipamento de teste, e a impedância do sistema deve ser comparada à impedância do circulador.

2. Medição de perda de inserção
   Um gerador de sinal é definido como uma frequência e amplitude específicas e o sinal é enviado em uma porta do circulador. Um medidor de energia é usado para medir a energia na porta de saída. A perda de inserção é calculada subtraindo a potência de saída da potência de entrada. Esta medição é repetida em diferentes frequências para obter a resposta da frequência de perda de inserção.

3. Medição de isolamento
   Um sinal é aplicado a uma porta do circulador e a energia na porta não adjacente é medida usando um medidor de energia. O isolamento é calculado como a razão da potência de entrada e a energia na porta não adjacente. Semelhante à perda de inserção, o isolamento é medido em diferentes frequências para obter a resposta da frequência de isolamento.

4. Medição de perda de retorno
   Um analisador de rede é usado para medir a perda de retorno. O analisador de rede envia um sinal de RF varrido para o circulador e o sinal refletido é medido. A perda de retorno é exibida no analisador de rede em função da frequência.

5. Medição de mudança de fase
   Um analisador de rede vetorial é usado para medir a mudança de fase. O analisador de rede vetorial mede a magnitude e a fase do sinal de RF à medida que passa pelo circulador. A mudança de fase é calculada como a diferença na fase entre os sinais de entrada e saída.

Considerações para testes

Ao testar os circuladores de RF, há várias considerações que precisam ser levadas em consideração.

1. Condições ambientais
   O desempenho dos circuladores de RF pode ser afetado por condições ambientais, como temperatura, umidade e vibração. Portanto, o teste deve ser realizado sob condições ambientais controladas para garantir resultados precisos e repetíveis.

2. Perdas de cabo
   Os cabos usados para conectar o circulador ao equipamento de teste podem introduzir perdas e mudanças de fase. Essas perdas devem ser levadas em consideração ao calcular os parâmetros de desempenho do circulador. Recomenda -se usar cabos de alta qualidade com baixas perdas e características de fase estáveis.

3. Faixa de frequência de teste
   A faixa de frequência de teste deve cobrir toda a faixa de frequência operacional do circulador. Isso garante que o circulador tenha um bom desempenho em seu espectro de frequência pretendido.

Conclusão

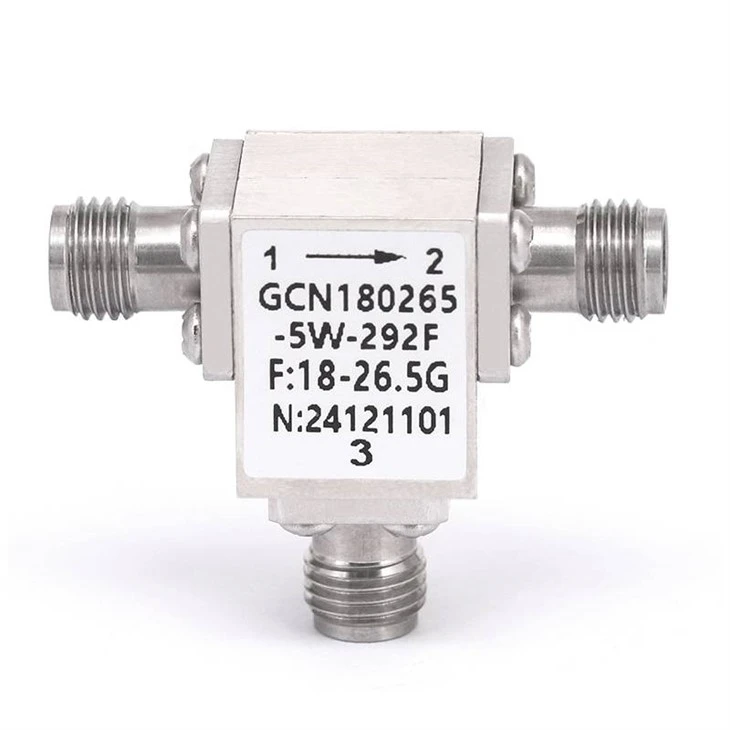

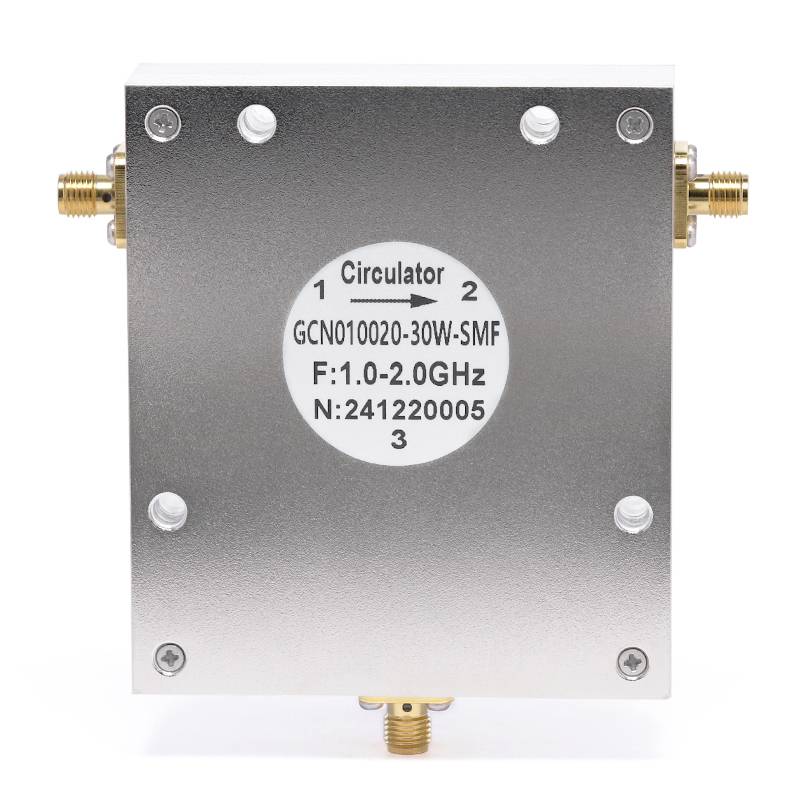

Testar o desempenho dos circuladores de RF é um processo complexo, mas essencial, para garantir sua qualidade e confiabilidade. Ao medir os principais parâmetros de desempenho, como perda de inserção, isolamento, perda de retorno e mudança de fase, podemos garantir que nossoCirculadores coaxiais de RFatender aos mais altos padrões. Em nossa empresa, estamos comprometidos em fornecer circuladores de RF de alta qualidade que são completamente testados para garantir o desempenho ideal.

Se você precisar de circuladores de RF para o seu sistema de RF, convidamos você a entrar em contato conosco para uma discussão sobre compras. Nossa equipe de especialistas está pronta para ajudá -lo a selecionar os circuladores certos para o seu aplicativo específico e para responder a quaisquer perguntas que você possa ter.

Referências

• Pozar, DM (2011). Engenharia de Microondas. Wiley.
• Collin, Re (2001). Fundamentos para engenharia de microondas. Wiley.
