Como combinar a impedância de saída de um amplificador de RF?

Ei! Como fornecedor de amplificadores de RF, ultimamente tenho recebido muitas perguntas sobre como combinar a impedância de saída de um amplificador de RF. É um tópico crucial e estou feliz em compartilhar alguns insights com você.

Primeiro, vamos falar sobre por que a correspondência de impedância é tão importante. No mundo dos amplificadores de RF, a correspondência de impedância é como encontrar o parceiro de dança perfeito. Quando a impedância de saída do amplificador corresponde à impedância da carga (o dispositivo ao qual está conectado), garante a máxima transferência de potência. Isso significa que você está aproveitando ao máximo seu amplificador e reduzindo os reflexos do sinal. As reflexões de sinal podem causar todos os tipos de dores de cabeça, como redução de eficiência, aumento de ruído e até danos ao seu amplificador.

Então, como combinar a impedância de saída de um amplificador de RF? Bem, existem alguns métodos diferentes e mostrarei alguns dos mais comuns.

1. Usando uma rede correspondente

Uma das maneiras mais populares de combinar impedância é usando uma rede correspondente. Uma rede correspondente é um circuito projetado para transformar a impedância do amplificador para corresponder à impedância da carga. Existem vários tipos de redes correspondentes, mas duas das mais comuns são a rede L e a rede Pi.

A rede L é uma maneira simples e eficaz de combinar impedância. Consiste em dois componentes reativos (indutores ou capacitores) dispostos em forma de L. Os valores desses componentes são calculados com base nas impedâncias de entrada e saída que você está tentando igualar. Por exemplo, se o seu amplificador tiver uma impedância de saída de 50 ohms e sua carga tiver uma impedância de 25 ohms, a rede L pode ser projetada para transformar a impedância de 50 ohms em 25 ohms.

A rede Pi é um pouco mais complexa que a rede L, mas oferece mais flexibilidade. Consiste em três componentes reativos dispostos em forma de Pi. A rede Pi pode ser usada para combinar uma gama mais ampla de impedâncias e também pode fornecer alguns recursos de filtragem.

Ao projetar uma rede correspondente, é importante usar componentes de alta qualidade. Componentes de baixa qualidade podem introduzir perdas e afetar o desempenho da sua rede correspondente. Você pode encontrar ótimos componentes de RF de fornecedores confiáveis, que podem realmente fazer a diferença no desempenho do seu amplificador.

2. Ajustando o amplificador

Outra maneira de combinar a impedância de saída é sintonizar o próprio amplificador. Alguns amplificadores de RF possuem componentes ajustáveis ​​que permitem ajustar a impedância de saída. Esta pode ser uma ótima opção se você precisar fazer pequenos ajustes na impedância para conseguir uma melhor correspondência.

Por exemplo, alguns amplificadores possuem configurações de polarização ajustáveis ​​que podem afetar a impedância de saída. Ao ajustar a polarização, você pode alterar o ponto operacional do amplificador e potencialmente melhorar a correspondência de impedância. No entanto, é importante ter cuidado ao sintonizar o amplificador, pois fazer ajustes errados pode fazer com que o amplificador opere fora de suas especificações e potencialmente danificá-lo.

3. Usando um transformador

Transformadores também podem ser usados ​​para combinar impedância. Um transformador funciona alterando os níveis de tensão e corrente entre dois circuitos, o que pode efetivamente alterar a impedância. Por exemplo, um transformador abaixador pode ser usado para reduzir a impedância da saída do amplificador para corresponder a uma carga de impedância mais baixa.

Os transformadores têm algumas vantagens sobre outros métodos de correspondência. Eles podem fornecer isolamento entre o amplificador e a carga, o que pode ser útil em algumas aplicações. Eles também têm uma ampla largura de banda, o que significa que podem funcionar bem em uma faixa de frequências. Contudo, os transformadores podem ser volumosos e caros, especialmente para aplicações de alta potência.

4. Escolhendo o amplificador certo

Uma das maneiras mais simples de garantir uma boa correspondência de impedância é escolher um amplificador que já possua uma impedância de saída próxima à impedância de sua carga. Em nossa empresa, oferecemos uma ampla gama de amplificadores de RF com diferentes impedâncias de saída para atender diversas aplicações.

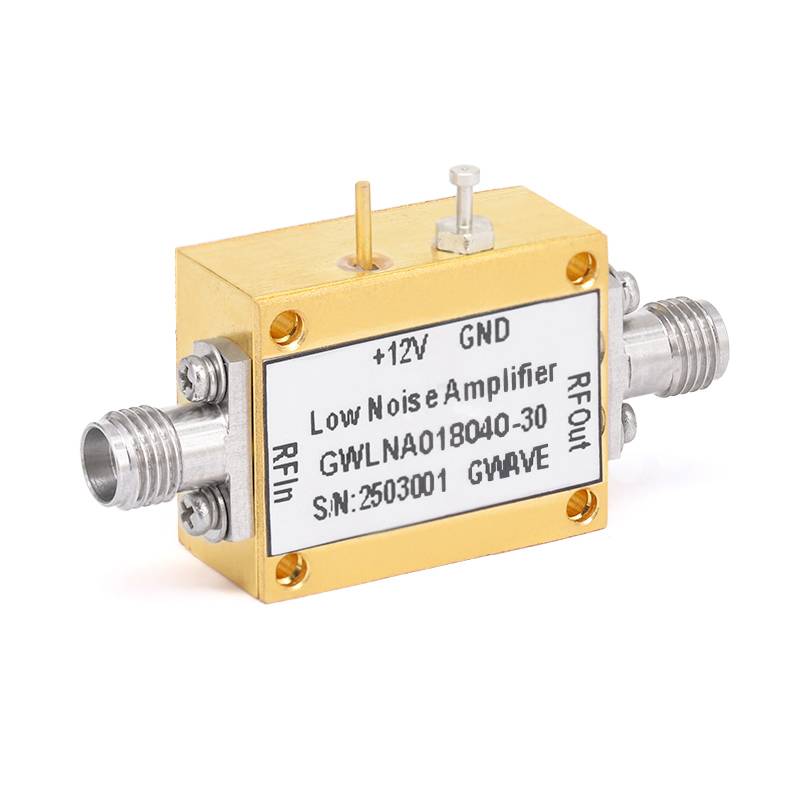

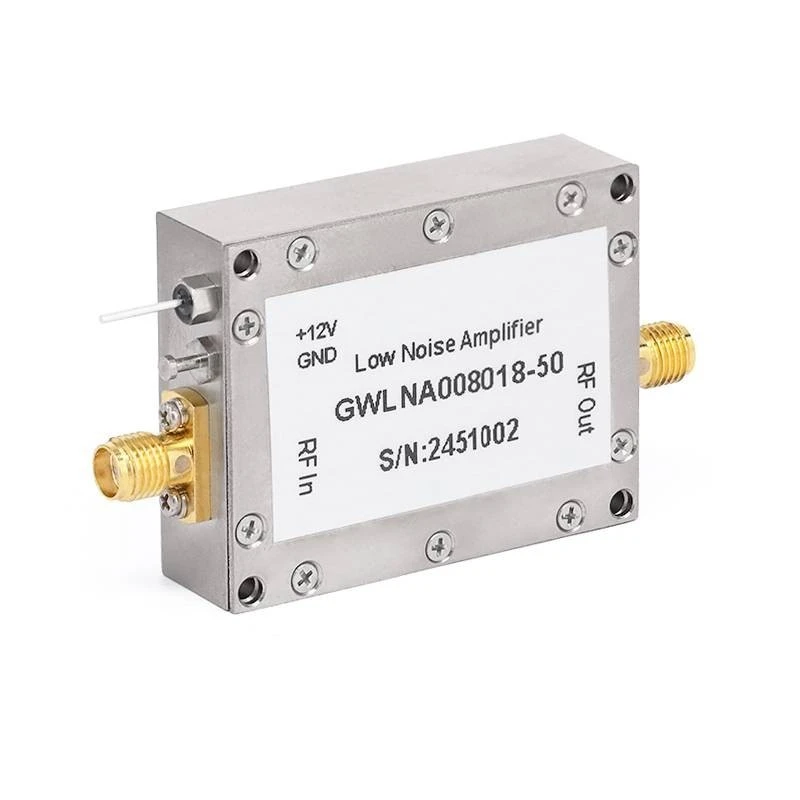

Por exemplo, se você estiver trabalhando em um projeto que requer um amplificador de baixo ruído com impedância de saída de 50 ohms, temos ótimas opções. Confira nossoAmplificadores de baixo ruído de 40 GHz,Amplificadores de baixo ruído de 18 GHz, eAmplificadores de baixo ruído de 50 GHz. Esses amplificadores são projetados para fornecer excelente desempenho e estão disponíveis com diferentes impedâncias de saída para atender às suas necessidades.

Teste e Verificação

Depois de implementar um método que corresponda à impedância de saída, é importante testar e verificar os resultados. Você pode usar um analisador de rede para medir a impedância e o coeficiente de reflexão do amplificador e da carga. O coeficiente de reflexão é uma medida de quanto do sinal está sendo refletido de volta pela carga. Um coeficiente de reflexão baixo indica uma boa correspondência de impedância.

Se você achar que a correspondência de impedância não é tão boa quanto você gostaria, pode ser necessário fazer alguns ajustes na rede correspondente ou nas configurações do amplificador. Pode ser necessário um pouco de tentativa e erro para obter a combinação perfeita, mas vale a pena o esforço para garantir o desempenho ideal do seu sistema de RF.

Conclusão

Combinar a impedância de saída de um amplificador de RF é uma etapa importante para garantir o desempenho e a eficiência do seu sistema de RF. Quer você opte por usar uma rede correspondente, sintonizar o amplificador, usar um transformador ou selecionar o amplificador certo desde o início, existem vários métodos disponíveis para ajudá-lo a obter uma boa correspondência de impedância.

Se você ainda estiver tendo problemas com a correspondência de impedância ou se estiver procurando o amplificador de RF certo para o seu projeto, não hesite em entrar em contato. Estamos aqui para ajudá-lo a encontrar as melhores soluções para suas necessidades de RF. Quer você seja um hobby trabalhando em um pequeno projeto ou um profissional do setor, temos a experiência e os produtos para apoiá-lo. Portanto, sinta-se à vontade para entrar em contato conosco para obter mais informações e iniciar uma discussão sobre os requisitos de seu amplificador de RF.

Referências

• Pozar, DM (2011). Engenharia de Microondas. Wiley.
• Colin, RE (2001). Fundações para Engenharia de Microondas. McGraw-Hill.
