Como garantir a estabilidade de um amplificador de RF?

Ei, colegas entusiastas de RF! Como fornecedor de amplificadores de RF, vi em primeira mão como é crucial manter a estabilidade desses bandidos. Neste blog vou compartilhar algumas dicas sobre como garantir a estabilidade de um amplificador de RF.

Vamos começar com o básico. O que exatamente é estabilidade em um amplificador de RF? Bem, em termos simples, um amplificador estável é aquele que não oscila ou fica descontrolado em condições normais de operação. As oscilações podem atrapalhar o sinal, causar interferência e até danificar o próprio amplificador. Então, definitivamente queremos evitar isso.

1. Seleção adequada de componentes

O primeiro passo para garantir a estabilidade do amplificador é escolher os componentes certos. Isso inclui transistores, resistores, capacitores e indutores. Cada componente desempenha um papel vital no desempenho do amplificador, e o uso de peças de baixa qualidade ou incompatíveis pode causar instabilidade.

Para transistores, precisamos observar parâmetros como ganho, valor de ruído e manipulação de potência. Um transistor com ganho muito alto pode tornar o amplificador sujeito a oscilações. Por outro lado, um transistor com baixo ganho pode não fornecer amplificação suficiente. Também precisamos considerar a faixa de frequência do transistor. Deve ser adequado para a frequência operacional do nosso amplificador.

Resistores, capacitores e indutores são usados ​​para polarização, acoplamento e correspondência. Por exemplo, os resistores de polarização definem o ponto operacional DC do transistor. Se esses resistores não forem selecionados corretamente, o transistor poderá não operar na região desejada, levando à instabilidade. Capacitores e indutores são usados ​​para casamento de impedância. Uma boa correspondência de impedância entre o amplificador e a carga ajuda a transferir energia de forma eficiente e reduz as chances de reflexões, que podem causar oscilações.

2. Correspondência de entrada e saída

A correspondência de impedância é muito importante para a estabilidade do amplificador. Quando as impedâncias de entrada e saída do amplificador correspondem às impedâncias da fonte e da carga, respectivamente, podemos minimizar as reflexões. As reflexões podem causar ondas estacionárias no amplificador, o que pode levar a oscilações.

Podemos usar várias técnicas para casamento de impedâncias, como o uso de redes de casamento. Essas redes podem ser compostas por capacitores e indutores. Por exemplo, uma rede L simples pode ser usada para combinar uma impedância de carga com a impedância de saída do amplificador. Existem também redes de correspondência mais complexas, como a rede Pi e a rede T, que podem fornecer uma melhor correspondência em uma faixa de frequência mais ampla.

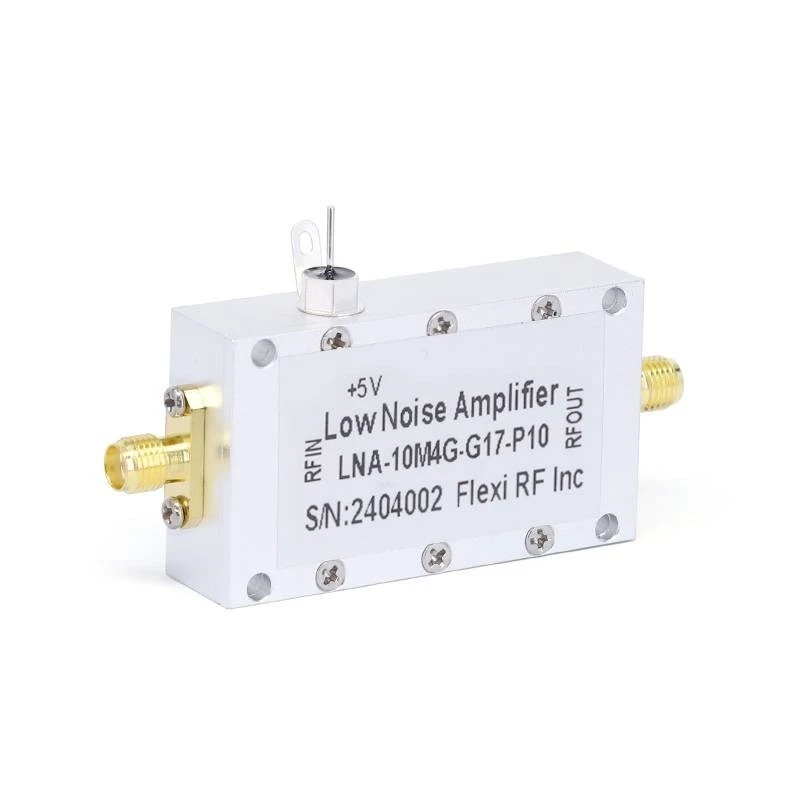

Em nossa empresa, oferecemos uma linha de amplificadores de RF com excelente correspondência de entrada e saída. Confira nossoAmplificadores de baixo ruído de 220 GHz,Amplificadores de baixo ruído de 90 GHz, eAmplificadores de baixo ruído de 18 GHz. Esses amplificadores são projetados com redes correspondentes adequadas para garantir uma operação estável.

3. Circuitos de polarização

A polarização é outro fator chave na estabilidade do amplificador. O circuito de polarização define o ponto de operação DC do transistor. Um circuito de polarização estável garante que o transistor opere na região linear, onde pode fornecer amplificação consistente.

Existem diferentes tipos de circuitos de polarização, como polarização fixa, polarização automática e polarização com divisor de tensão. A polarização do divisor de tensão é um dos circuitos de polarização mais comumente usados ​​porque fornece boa estabilidade em uma ampla gama de condições operacionais. Ele usa dois resistores para dividir a tensão de alimentação e definir a tensão de base do transistor.

Ao projetar o circuito de polarização, precisamos considerar fatores como mudanças de temperatura. Os transistores são sensíveis à temperatura e suas características podem mudar com a temperatura. Um bom circuito de polarização deve ser capaz de compensar essas mudanças de temperatura e manter o ponto operacional estável.

4. Layout de PCB

O layout da placa de circuito impresso (PCB) pode ter um grande impacto na estabilidade do amplificador. Um layout de PCB mal projetado pode introduzir capacitâncias e indutâncias parasitas indesejadas, que podem causar oscilações.

Precisamos prestar atenção aos seguintes pontos ao projetar o layout do PCB:

• Posicionamento de Componentes: coloque os componentes próximos uns dos outros para minimizar o comprimento dos traços de interconexão. Traços longos podem atuar como antenas e irradiar energia eletromagnética, o que pode causar interferência e instabilidade.
• Aterramento: Um esquema de aterramento adequado é essencial. Devemos usar uma configuração de aterramento de ponto único ou estrela - aterramento para evitar loops de aterramento. Os loops de terra podem introduzir ruído e causar instabilidade no amplificador.
• Desacoplamento da fonte de alimentação: Utilize capacitores de desacoplamento próximos aos pinos de alimentação dos componentes. Esses capacitores ajudam a filtrar ruídos de alta frequência da fonte de alimentação e evitam que afetem o desempenho do amplificador.

5. Comentários

O feedback pode ser usado para melhorar a estabilidade do amplificador. Existem dois tipos de feedback: feedback positivo e feedback negativo. O feedback positivo pode aumentar o ganho do amplificador, mas também pode torná-lo instável. O feedback negativo, por outro lado, pode reduzir o ganho, mas melhorar a estabilidade, a linearidade e a largura de banda do amplificador.

Podemos usar feedback negativo para controlar o ganho do amplificador e reduzir os efeitos das variações dos parâmetros. Por exemplo, podemos usar um resistor no caminho de realimentação para definir o ganho do amplificador. Ajustando o valor deste resistor, podemos controlar a quantidade de feedback negativo e, portanto, o ganho do amplificador.

6. Gerenciamento Térmico

O calor pode ter um impacto significativo na estabilidade do amplificador. À medida que a temperatura do amplificador aumenta, as características dos componentes podem mudar, o que pode levar à instabilidade.

Precisamos garantir o gerenciamento térmico adequado do amplificador. Isso pode ser feito usando dissipadores de calor, ventiladores ou outros dispositivos de resfriamento. Dissipadores de calor são usados ​​para dissipar o calor gerado pelos componentes. Eles aumentam a área de superfície do componente, permitindo transferir calor de forma mais eficiente para o ambiente circundante. Ventiladores podem ser usados ​​para aumentar o fluxo de ar sobre o dissipador de calor, melhorando ainda mais a eficiência do resfriamento.

7. Teste e monitoramento

Depois que o amplificador for projetado e construído, precisamos testar e monitorar seu desempenho. Podemos usar vários equipamentos de teste, como analisadores de espectro, analisadores de rede e osciloscópios, para medir o ganho, a resposta de frequência e a estabilidade do amplificador.

Durante o processo de teste, podemos procurar sinais de instabilidade, como oscilações ou respostas de frequência anormais. Se detectarmos algum problema, podemos fazer ajustes no design ou nos componentes do amplificador para melhorar sua estabilidade.

Também precisamos monitorar o desempenho do amplificador ao longo do tempo. Fatores ambientais como temperatura e umidade podem mudar, e essas mudanças podem afetar a estabilidade do amplificador. Ao monitorar o desempenho do amplificador, podemos detectar quaisquer alterações antecipadamente e tomar ações corretivas.

Concluindo, garantir a estabilidade de um amplificador de RF requer uma combinação de seleção adequada de componentes, correspondência de impedância, polarização, layout de PCB, feedback, gerenciamento térmico e testes. Em nossa empresa, levamos todos esses fatores em consideração ao projetar e fabricar nossos amplificadores de RF. Temos o compromisso de fornecer amplificadores de RF estáveis ​​e de alta qualidade aos nossos clientes.

Se você estiver interessado em adquirir amplificadores de RF ou tiver alguma dúvida sobre a estabilidade do amplificador, não hesite em nos contatar. Estamos aqui para ajudá-lo a encontrar a melhor solução para suas necessidades.

Referências

• González, Guilherme. Amplificadores transistorizados de micro-ondas: análise e projeto. PrenticeHall, 1997.
• Pozar, David M. Engenharia de Microondas. Wiley, 2011.
