Como escolher o circulador RF certo para uma aplicação específica?

Quando se trata de sistemas de radiofrequência (RF), selecionar o circulador de RF certo é crucial para garantir desempenho e eficiência ideais. Como fornecedor respeitável de circuladores de RF, compreendo as complexidades envolvidas neste processo de tomada de decisão. Nesta postagem do blog, irei guiá-lo através dos principais fatores a serem considerados ao escolher um circulador de RF para uma aplicação específica.

Compreendendo os circuladores de RF

Antes de mergulhar no processo de seleção, é essencial ter um conhecimento básico do que é um circulador de RF e como funciona. Um circulador de RF é um dispositivo passivo e não recíproco de três ou quatro portas que permite que os sinais de RF fluam em uma direção específica, normalmente em um padrão circular. Isto significa que um sinal que entra em uma porta sairá pela próxima porta em uma sequência predefinida.

A natureza não recíproca dos circuladores de RF é o que os torna tão valiosos em sistemas de RF. Eles podem ser usados ​​para isolar diferentes partes de um sistema, proteger componentes sensíveis de sinais refletidos e melhorar o desempenho geral do sistema. Por exemplo, em um sistema transmissor-receptor, um circulador de RF pode ser usado para separar os sinais transmitidos e recebidos, evitando interferências e melhorando a qualidade do sinal.

Fatores-chave a serem considerados

Agora que temos uma compreensão básica dos circuladores de RF, vamos explorar os principais fatores a serem considerados ao escolher o circulador certo para sua aplicação específica.

Faixa de frequência

O primeiro e mais importante fator a considerar é a faixa de frequência do circulador de RF. Diferentes aplicações requerem diferentes faixas de frequência e é crucial escolher um circulador que possa operar dentro da faixa de frequência desejada. Por exemplo, se você estiver trabalhando em um sistema de comunicação por micro-ondas, precisará de um circulador que possa operar em frequências de micro-ondas.

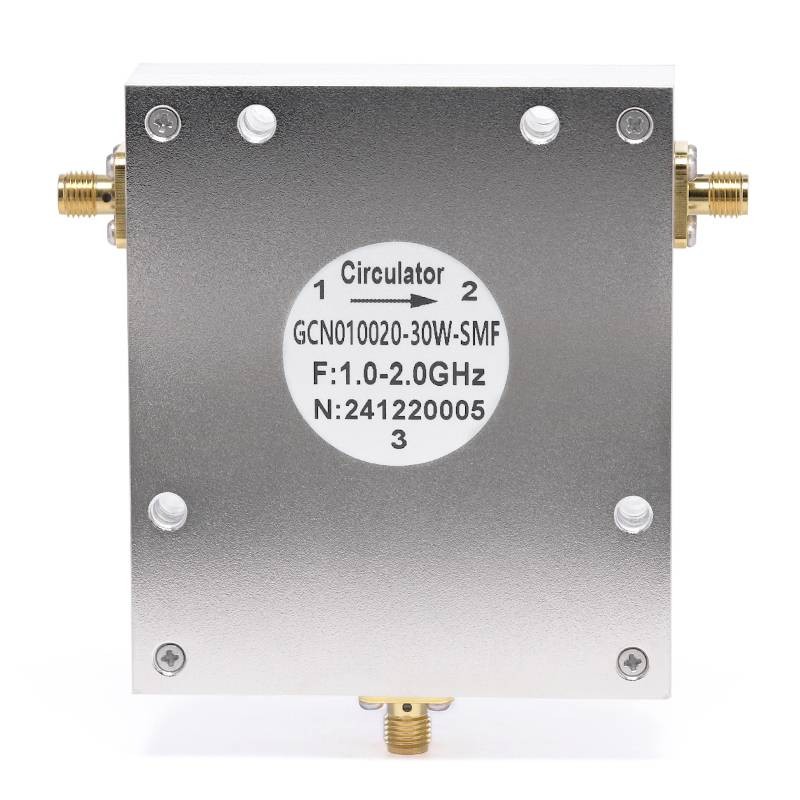

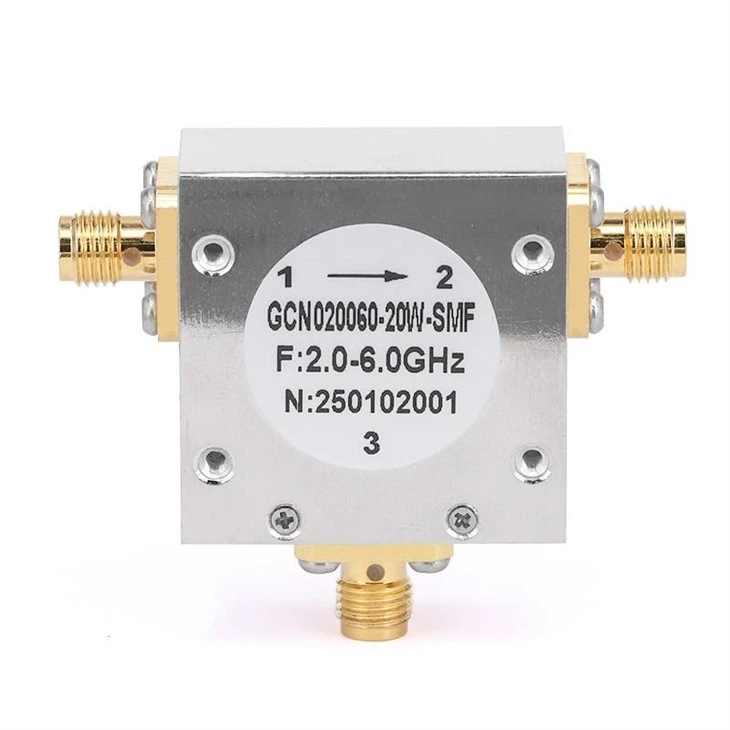

Como fornecedor, oferecemos uma ampla gama de circuladores RF com diferentes faixas de frequência para atender às necessidades de diversas aplicações. Por exemplo, nossoCirculadores coaxiais RF de 26,5 GHzsão projetados para aplicações de alta frequência, enquanto nossosCirculadores coaxiais RF de 40 GHzsão adequados para requisitos de frequência ainda mais elevados. Nós também temosCirculadores coaxiais RF de 6 GHzpara aplicações de frequência mais baixa.

Manuseio de energia

Outro fator importante a considerar é a capacidade de manipulação de energia do circulador de RF. A capacidade de manipulação de energia de um circulador refere-se à quantidade máxima de energia que ele pode suportar sem sofrer degradação significativa no desempenho. É crucial escolher um circulador que possa lidar com os níveis de potência da sua aplicação específica para garantir uma operação confiável.

Ao selecionar um circulador com base no gerenciamento de potência, é importante considerar a potência média e os requisitos de potência de pico do seu sistema. Para aplicações de alta potência, como sistemas de radar ou transmissores de alta potência, você precisará de um circulador com alta capacidade de manipulação de potência. Nossos circuladores RF estão disponíveis em uma variedade de classificações de potência para acomodar diferentes requisitos de energia.

Perda de inserção

A perda de inserção é outro parâmetro crítico a considerar ao escolher um circulador de RF. A perda de inserção refere-se à quantidade de energia perdida à medida que o sinal de RF passa pelo circulador. Uma menor perda de inserção indica melhor desempenho, pois menos energia é desperdiçada no circulador.

Em geral, a perda de inserção é medida em decibéis (dB), e um valor de dB mais baixo indica menos perda. Ao selecionar um circulador, é importante escolher um com baixa perda de inserção para minimizar a perda de energia e melhorar a eficiência geral do sistema. Nossos circuladores RF são projetados para ter baixa perda de inserção, garantindo desempenho ideal em sua aplicação.

Isolamento

O isolamento é outro parâmetro importante que mede a capacidade do circulador de isolar as portas de entrada e saída. Um alto valor de isolamento indica que o circulador pode prevenir eficazmente o vazamento de sinais entre as portas, reduzindo a interferência e melhorando a qualidade do sinal.

O isolamento também é medido em decibéis (dB), e um valor de dB mais alto indica melhor isolamento. Ao escolher um circulador, é importante selecionar um com alto valor de isolamento para garantir uma operação confiável e minimizar a interferência no seu sistema. Nossos circuladores RF são projetados para ter alto isolamento, proporcionando excelente desempenho em diversas aplicações.

VSWR (relação de onda estacionária de tensão)

VSWR é uma medida de quão bem o circulador de RF corresponde à impedância dos componentes conectados. Um valor baixo de VSWR indica uma boa correspondência de impedância, o que significa que menos energia é refletida do circulador, resultando em melhor desempenho e eficiência.

O VSWR é normalmente expresso como uma proporção, como 1,2:1 ou 1,5:1. Uma proporção mais baixa indica uma melhor correspondência de impedância. Ao selecionar um circulador, é importante escolher um com um valor VSWR baixo para garantir um desempenho ideal e minimizar a perda de energia no seu sistema. Nossos circuladores de RF são projetados para ter baixo VSWR, proporcionando uma boa correspondência de impedância e excelente desempenho.

Tamanho e fator de forma

O tamanho e o formato do circulador de RF também são considerações importantes, especialmente em aplicações onde o espaço é limitado. Diferentes aplicações podem exigir diferentes tamanhos e formatos de circuladores, e é crucial escolher um que se encaixe em seu sistema.

Como fornecedor, oferecemos uma variedade de circuladores RF com diferentes tamanhos e formatos para atender às necessidades de diversas aplicações. Quer você precise de um circulador compacto para um dispositivo portátil ou de um circulador maior para um sistema de alta potência, temos a solução certa para você.

Considerações Específicas da Aplicação

Além dos fatores gerais mencionados acima, há também algumas considerações específicas da aplicação que você precisa levar em consideração ao escolher um circulador de RF.

Sistemas de Comunicação

Em sistemas de comunicação, como redes celulares ou sistemas de comunicação via satélite, circuladores de RF são usados ​​para separar os sinais transmitidos e recebidos. Ao escolher um circulador para um sistema de comunicação, é importante considerar fatores como faixa de frequência, perda de inserção, isolamento e VSWR para garantir operação confiável e comunicação de alta qualidade.

Sistemas de Radar

Os sistemas de radar requerem circuladores de RF que possam lidar com altos níveis de potência e operar em altas frequências. Ao selecionar um circulador para um sistema de radar, é importante escolher um com alta capacidade de potência, baixa perda de inserção, alto isolamento e baixo VSWR para garantir detecção precisa e operação confiável.

Equipamento de teste e medição

Em equipamentos de teste e medição, os circuladores de RF são usados ​​para rotear sinais entre diferentes componentes e portas de teste. Ao escolher um circulador para equipamento de teste e medição, é importante considerar fatores como faixa de frequência, perda de inserção, isolamento e VSWR para garantir medições precisas e operação confiável.

Conclusão

Escolher o circulador de RF certo para uma aplicação específica é uma decisão crítica que pode ter um impacto significativo no desempenho e na eficiência do seu sistema. Considerando fatores como faixa de frequência, manuseio de energia, perda de inserção, isolamento, VSWR, tamanho e fator de forma, bem como requisitos específicos da aplicação, você pode selecionar o melhor circulador para suas necessidades.

Como fornecedor de circuladores RF, temos o compromisso de fornecer produtos de alta qualidade que atendam às necessidades de nossos clientes. Nossos circuladores RF são projetados para ter excelente desempenho em termos de faixa de frequência, manuseio de energia, perda de inserção, isolamento, VSWR e tamanho. Se você está procurando o circulador de RF certo para sua aplicação, convidamos você a entrar em contato conosco para discutir suas necessidades e explorar nossas ofertas de produtos. Estamos ansiosos para trabalhar com você para encontrar a solução perfeita para o seu sistema de RF.

Referências

• Pozar, DM (2011). Engenharia de Microondas (4ª ed.). Wiley.
• Colin, RE (2001). Fundações para Engenharia de Microondas (2ª ed.). Wiley.
• Matthaei, GL, Young, L., & Jones, EMT (1964). Filtros de microondas, redes de correspondência de impedância e estruturas de acoplamento. McGraw-Hill.
