De que forma a altura de uma antena afeta seu desempenho?

As antenas são componentes cruciais nos sistemas de comunicação modernos, desempenhando um papel vital na transmissão e recepção de ondas eletromagnéticas. Como fornecedor de antenas, testemunhei em primeira mão os diversos requisitos de nossos clientes e a importância de compreender como vários fatores afetam o desempenho da antena. Um fator que impacta significativamente a operação da antena é a sua altura. Nesta postagem do blog, irei me aprofundar na relação entre altura e desempenho da antena, explorando os princípios científicos por trás disso e suas implicações práticas.

Os princípios básicos dos padrões de radiação da antena

Antes de discutirmos o impacto da altura da antena, é essencial compreender o conceito de padrões de radiação. O padrão de radiação de uma antena descreve como ela irradia ou recebe energia eletromagnética no espaço. Normalmente é representado como um gráfico tridimensional que mostra a intensidade relativa do campo em diferentes ângulos da antena.

Existem dois tipos principais de padrões de radiação: omnidirecional e direcional. As antenas omnidirecionais irradiam energia uniformemente em todas as direções no plano horizontal, tornando-as adequadas para aplicações onde os sinais precisam ser transmitidos ou recebidos em uma área ampla. As antenas direcionais, por outro lado, concentram sua energia em uma direção específica, proporcionando maior ganho e maior alcance nessa direção.

Como a altura da antena afeta os padrões de radiação

A altura de uma antena pode ter um efeito profundo no seu padrão de radiação. Quando uma antena é colocada próxima ao solo, o solo atua como uma superfície refletora. As ondas refletidas podem interferir nas ondas diretas que irradiam da antena, causando interferência construtiva ou destrutiva.

• Interferência Construtiva: Em certas alturas, as ondas refletidas e as ondas diretas combinam-se de tal forma que se reforçam, resultando num aumento da intensidade do sinal em direções específicas. Isso pode levar a uma melhoria no ganho e no alcance da antena. Por exemplo, em um sistema de comunicação VHF (Very High Frequency) ou UHF (Ultra High Frequency), elevar a antena a uma altura onde ocorre interferência construtiva pode melhorar significativamente a qualidade do sinal em uma grande área.
• Interferência Destrutiva: Por outro lado, em outras alturas, as ondas refletidas e diretas podem se anular, levando a uma diminuição na intensidade do sinal. Isto pode criar zonas mortas onde o sinal é fraco ou inexistente. Para evitar interferências destrutivas, é crucial selecionar cuidadosamente a altura da antena com base na frequência de operação e no ambiente circundante.

Impacto na comunicação na linha de visão

Na comunicação em linha de visão (LOS), onde as antenas de transmissão e recepção podem "ver" umas às outras sem quaisquer obstruções, a altura da antena desempenha um papel crítico. Quanto mais alta a antena, mais longe se estende a linha de visão.

A fórmula para calcular a distância da linha de visão (d) entre duas antenas de altura (h_1) e (h_2) (em metros) é dada por:

[d = 3,57(\sqrt{h_1}+\sqrt{h_2})]

onde (d) está em quilômetros. Esta fórmula mostra que aumentar a altura de qualquer uma das antenas pode aumentar significativamente o alcance da comunicação. Por exemplo, em um link de micro-ondas ponto a ponto, elevar as antenas até torres mais altas pode estender a distância de comunicação entre dois locais remotos.

Efeito na propagação das ondas terrestres

A propagação das ondas terrestres é o modo de propagação em que as ondas eletromagnéticas viajam ao longo da superfície da Terra. A altura da antena afeta a eficiência da propagação das ondas terrestres.

• Antenas de baixa frequência: Para antenas de baixa frequência (abaixo de 2 MHz), a onda terrestre é o modo de propagação dominante. Uma altura de antena mais baixa pode ser mais eficaz para a propagação das ondas terrestres porque permite que as ondas se acoplem melhor ao solo. O campo elétrico da onda interage com a superfície condutora da Terra, e uma altura mais baixa da antena garante um acoplamento mais forte.
• Antenas de alta frequência: Em frequências mais altas, a onda terrestre atenua mais rapidamente e a importância da propagação da onda terrestre diminui. Porém, a altura da antena ainda afeta o desempenho geral, principalmente em termos de interação com a ionosfera e formação de ondas celestes.

Impacto no desvanecimento multipercurso

O desvanecimento multipercurso é um fenômeno em que o sinal recebido é uma combinação de múltiplas cópias do sinal transmitido, cada uma chegando ao receptor por um caminho diferente. Esses caminhos podem incluir caminhos diretos, caminhos refletidos de edifícios, montanhas ou outros objetos e caminhos difratados em torno de obstáculos.

A altura da antena pode ajudar a mitigar o desbotamento multipercurso. Uma antena mais alta tem maior probabilidade de receber o sinal direto com menos interferência dos sinais refletidos e difratados. Isto ocorre porque quanto mais alta a antena, menos obstáculos existem no caminho direto entre o transmissor e o receptor. Além disso, uma antena mais alta pode ter uma visão melhor da área circundante, permitindo receber sinais de diferentes direções com mais eficiência.

Considerações Práticas para Seleção da Altura da Antena

Ao selecionar a altura de uma antena, diversas considerações práticas precisam ser levadas em consideração:

• Requisitos Regulatórios: Em muitas regiões, existem regulamentações relativas à altura máxima das antenas. Estes regulamentos existem para garantir a segurança, evitar interferências com a aviação e outros sistemas de comunicação e proteger o valor estético da área.
• Custo: Aumentar a altura da antena geralmente requer torres ou mastros mais altos, cuja instalação e manutenção podem ser caras. O custo da torre, da fundação e da mão de obra de instalação precisam ser considerados na hora de decidir a altura da antena.
• Fatores Ambientais: O ambiente local, como a presença de edifícios altos, montanhas ou árvores, pode afetar a altura ideal da antena. Por exemplo, em uma cidade com muitos edifícios altos, pode ser necessária uma antena mais alta para superar o bloqueio causado pelos edifícios.

Nossas soluções de antena

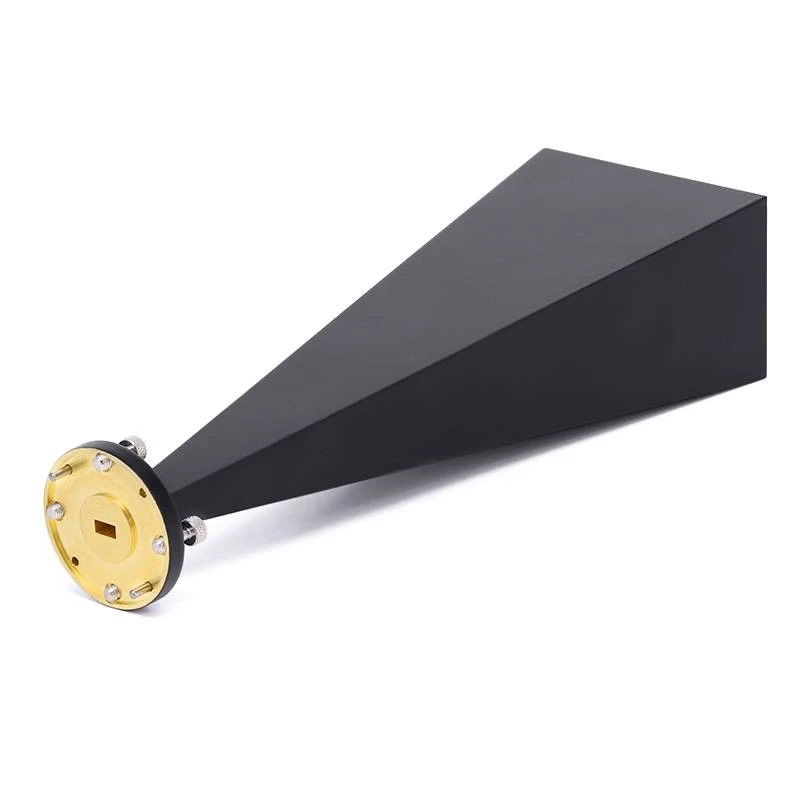

Como fornecedor de antenas, oferecemos uma ampla gama de antenas, incluindoLog - Antenas periódicaseAntenas de corneta, adequado para diversas aplicações e requisitos de altura. Nossa equipe de especialistas pode ajudá-lo a selecionar a antena certa e determinar a altura ideal com base em suas necessidades específicas.

Se você precisa de uma antena de alto ganho para comunicação de longo alcance ou de uma antena de baixo perfil para propagação de ondas terrestres, temos as soluções para atender às suas necessidades. Compreendemos a importância da altura da antena para alcançar o desempenho ideal e podemos fornecer o suporte técnico e o aconselhamento necessário para tomar a decisão certa.

Conclusão

A altura de uma antena é um fator crítico que afeta seu desempenho de várias maneiras. Ele influencia o padrão de radiação, o alcance de comunicação da linha de visão, a eficiência da propagação das ondas terrestres e a mitigação do desvanecimento de múltiplos caminhos. Considerando cuidadosamente os princípios científicos e as considerações práticas relacionadas à altura da antena, você pode selecionar a antena e a altura de instalação corretas para sua aplicação específica.

Se você estiver interessado em saber mais sobre nossos produtos de antenas ou precisar de ajuda para selecionar a altura ideal de antena para o seu projeto, não hesite em nos contatar. Nossa equipe de especialistas está pronta para ajudá-lo a encontrar as melhores soluções para suas necessidades de comunicação.

Referências

• Balanis, CA (2016). Teoria da Antena: Análise e Projeto (4ª ed.). Wiley.
• Kraus, JD e Marhefka, RJ (2002). Antenas para todas as aplicações (3ª ed.). McGraw-Hill.
• Jordan, CE e Balmain, KG (1968). Ondas eletromagnéticas e sistemas radiantes (2ª ed.). Prentice-Hall.
