Como o ruído de fase afeta o desempenho dos sistemas de RF?
Deixe um recado
O ruído de fase é um parâmetro crítico na avaliação de desempenho de sistemas de RF (Radiofrequência). Como fornecedor líder de amplificadores de RF, testemunhamos em primeira mão como o ruído de fase pode impactar significativamente a funcionalidade geral e a eficiência desses sistemas. Neste blog, aprofundaremos o conceito de ruído de fase, suas fontes e, o mais importante, como ele afeta o desempenho dos sistemas de RF.
Compreendendo o ruído de fase
O ruído de fase é definido como flutuações de curto prazo na fase de um sinal. Num sinal de RF ideal, a fase permaneceria constante ao longo do tempo. No entanto, em cenários do mundo real, vários fatores introduzem variações aleatórias na fase do sinal. Essas flutuações são normalmente representadas no domínio da frequência como bandas laterais em torno da frequência portadora.
Matematicamente, o ruído de fase é frequentemente expresso em termos de densidade espectral de potência (PSD) das flutuações de fase, geralmente em dBc/Hz (decibéis relativos à portadora por hertz). Um valor mais baixo de ruído de fase indica um sinal mais estável, enquanto um valor mais alto implica maior instabilidade de fase.
Fontes de ruído de fase
Existem várias fontes de ruído de fase em sistemas de RF. Uma das fontes primárias é o oscilador. Osciladores são componentes fundamentais em sistemas de RF, utilizados para gerar a frequência portadora. No entanto, eles são propensos a ruído de fase devido ao ruído térmico nos componentes ativos e passivos, bem como a vibrações mecânicas e variações de temperatura.
Outra fonte de ruído de fase são os componentes ativos da cadeia de RF, como amplificadores. Os amplificadores podem introduzir ruído de fase através do comportamento não linear de seus transistores. Quando um amplificador opera em uma região não linear, ele pode gerar produtos de intermodulação, que contribuem para o ruído de fase.
Fatores externos também podem contribuir para o ruído de fase. Por exemplo, a interferência eletromagnética (EMI) de dispositivos eletrônicos próximos ou o ruído da fonte de alimentação podem se acoplar ao sinal de RF e causar flutuações de fase.
Impacto na qualidade do sinal
Uma das maneiras mais significativas pelas quais o ruído de fase afeta os sistemas de RF é degradando a qualidade do sinal. Em sistemas de comunicação, o ruído de fase pode causar interferência em canais adjacentes. Quando as bandas laterais de ruído de fase de um sinal se estendem para a banda de frequência de um canal adjacente, elas podem interferir nos sinais desse canal, levando a uma diminuição na relação sinal-ruído (SNR) e a um aumento na taxa de erro de bit (BER).
Em sistemas de radar, o ruído de fase pode reduzir a resolução do alcance. Os sistemas de radar dependem da medição precisa da diferença de fase entre os sinais transmitidos e recebidos para determinar a distância do alvo. O ruído de fase pode introduzir erros nessas medições de fase, resultando em uma determinação menos precisa do alcance do alvo.
Impacto na pureza espectral
O ruído de fase também tem impacto direto na pureza espectral do sinal de RF. Um sinal de alto ruído de fase possui bandas laterais amplas, o que significa que a potência do sinal é espalhada por uma faixa de frequência mais ampla. Isso pode ser um problema em aplicações onde um sinal de banda estreita é necessário, como em sistemas de multiplexação por divisão de frequência (FDM).
Nos sistemas FDM, vários sinais são transmitidos simultaneamente em diferentes bandas de frequência. Se o ruído de fase de um sinal for muito alto, suas bandas laterais poderão se sobrepor às bandas de frequência de outros sinais, causando interferência e reduzindo a capacidade geral do sistema.
Impacto na sensibilidade do receptor
A sensibilidade do receptor é um parâmetro crucial em sistemas de RF, pois determina a intensidade mínima do sinal que o receptor pode detectar. O ruído de fase pode degradar a sensibilidade do receptor aumentando o nível de ruído.
Quando as bandas laterais de ruído de fase do oscilador local em um receptor se misturam com o sinal de entrada, elas podem gerar componentes de ruído adicionais. Esses componentes de ruído aumentam o ruído térmico já presente no receptor, aumentando o nível geral de ruído e reduzindo a capacidade do receptor de detectar sinais fracos.
Nossos amplificadores de RF e ruído de fase

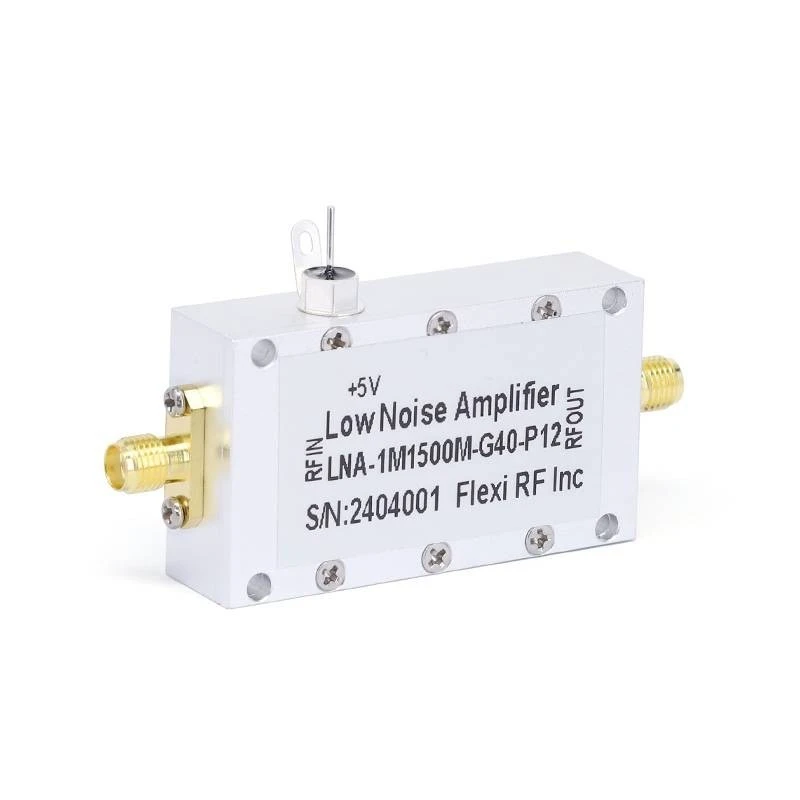

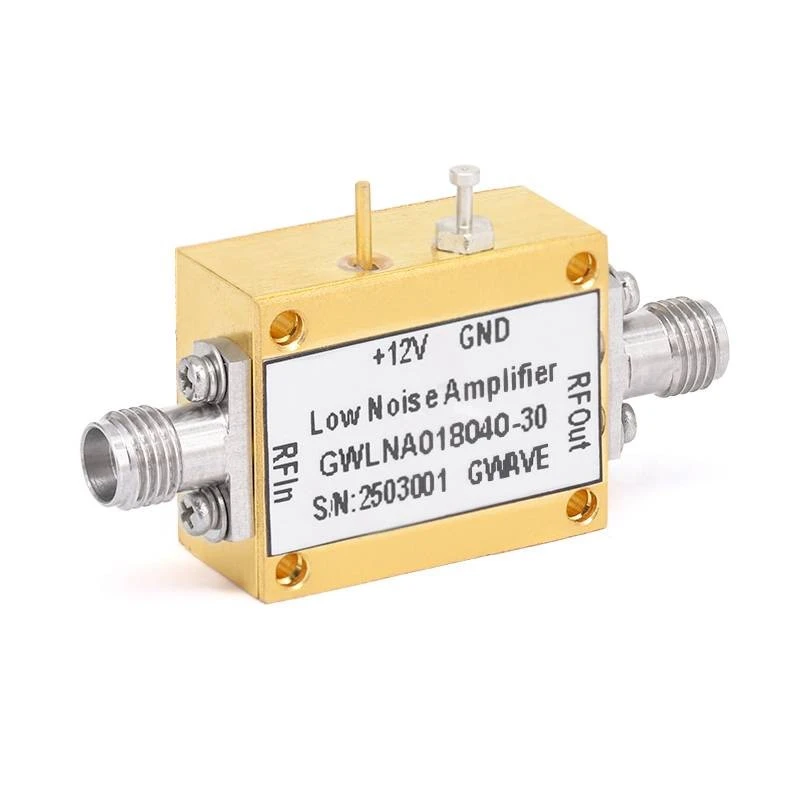

Como fornecedor de amplificadores de RF, entendemos a importância de minimizar o ruído de fase em nossos produtos. NossoAmplificadores de baixo ruído de 90 GHz,Amplificadores de baixo ruído de 50 GHz, eAmplificadores de baixo ruído de 18 GHzsão projetados com tecnologias avançadas para reduzir o ruído de fase e melhorar o desempenho geral dos sistemas de RF.
Usamos componentes de alta qualidade e processos de fabricação de última geração para garantir que nossos amplificadores tenham características de baixo ruído de fase. Nossos engenheiros projetam cuidadosamente os circuitos amplificadores para minimizar os efeitos não lineares que podem contribuir para o ruído de fase. Além disso, implementamos técnicas eficazes de blindagem e filtragem para reduzir o impacto da interferência externa no desempenho do amplificador.
Mitigação de ruído de fase em sistemas de RF
Existem diversas estratégias que podem ser empregadas para mitigar os efeitos do ruído de fase em sistemas de RF. Uma abordagem é usar osciladores de alta qualidade com baixo ruído de fase. Por exemplo, os osciladores de cristal são conhecidos por seu excelente desempenho de ruído de fase e são frequentemente usados em aplicações onde o baixo ruído de fase é crítico.
Outra estratégia é usar loops de bloqueio de fase (PLLs). Os PLLs podem ser usados para gerar uma frequência de saída estável, bloqueando um sinal de referência. Eles também podem ser usados para reduzir o ruído de fase de um oscilador, filtrando as flutuações de fase de alta frequência.
Além disso, o layout adequado do circuito e técnicas de aterramento podem ajudar a reduzir o ruído de fase. Ao minimizar o comprimento dos traços do sinal e fornecer um bom plano de terra, o acoplamento de interferência externa pode ser reduzido, reduzindo assim o ruído de fase no sistema.
Conclusão
O ruído de fase é um fator complexo e significativo que pode ter um impacto profundo no desempenho dos sistemas de RF. Pode degradar a qualidade do sinal, reduzir a pureza espectral e diminuir a sensibilidade do receptor. Como fornecedor de amplificadores de RF, temos o compromisso de fornecer produtos que minimizem o ruído de fase e melhorem o desempenho geral dos sistemas de RF.
Se você procura amplificadores de RF de alto desempenho com baixo ruído de fase, convidamos você a entrar em contato conosco para uma discussão detalhada sobre seus requisitos específicos. Nossa equipe de especialistas está pronta para ajudá-lo a selecionar o amplificador certo para sua aplicação e fornecer as melhores soluções possíveis.
Referências
- Pozar, DM (2011). Engenharia de Microondas. Wiley.
- Razavi, B. (2011). Microeletrônica RF. Salão Prentice.
- Lee, TH (2004). O Projeto de Circuitos Integrados de Rádio - Frequência CMOS. Imprensa da Universidade de Cambridge.
