Como as cargas de choque afetam os conectores?

As cargas de choque são uma consideração crítica no desempenho e na confiabilidade dos conectores. Como fornecedor líder de cargas de conectores, testemunhei em primeira mão como as cargas de choque podem impactar significativamente esses componentes essenciais. Neste blog, nos aprofundaremos nas diversas maneiras pelas quais as cargas de choque afetam os conectores e exploraremos estratégias para mitigar seus efeitos negativos.

Compreendendo as cargas de choque

Cargas de choque referem-se a forças repentinas e intensas aplicadas a um conector durante um curto período. Essas forças podem surgir de diversas fontes, como impactos mecânicos, vibrações, rápida aceleração ou desaceleração e até mesmo surtos elétricos. Ao contrário das cargas estáticas, que são constantes e previsíveis, as cargas de choque são transitórias e podem exercer tensões muito maiores nos conectores.

Como as cargas de choque afetam os conectores

Danos Mecânicos

Um dos efeitos mais imediatos e visíveis das cargas de choque são os danos mecânicos ao conector. O impacto repentino pode fazer com que o invólucro do conector rache, quebre ou deforme. Isto não só compromete a integridade física do conector, mas também expõe seus componentes internos a fatores ambientais como poeira, umidade e contaminantes. Por exemplo, uma caixa rachada pode permitir a infiltração de água, causando corrosão e falhas elétricas.

Os pinos ou contatos dentro do conector também são vulneráveis ​​a cargas de choque. Eles podem ficar tortos, desalinhados ou até mesmo quebrados, o que pode atrapalhar a conexão elétrica. Um pino torto pode não fazer contato adequado com o conector correspondente, resultando em perda intermitente ou completa da transmissão do sinal. Isto é particularmente problemático em aplicações de transmissão de dados de alta velocidade, onde mesmo uma breve interrupção pode causar erros de dados ou mau funcionamento do sistema.

Degradação do desempenho elétrico

Cargas de choque podem ter um impacto profundo no desempenho elétrico dos conectores. O estresse mecânico pode alterar a impedância do conector, que é uma medida de sua oposição ao fluxo de corrente elétrica. Uma mudança na impedância pode levar a reflexões de sinal, onde uma parte do sinal elétrico é devolvida em vez de ser transmitida através do conector. As reflexões do sinal podem causar atenuação (perda de intensidade do sinal), distorção e interferência, o que pode degradar a qualidade do sinal elétrico.

Além disso, cargas de choque podem causar arco voltaico entre os contatos. O arco voltaico ocorre quando há uma interrupção repentina na corrente elétrica, criando uma faísca de alta tensão. Isto pode danificar as superfícies de contato, levando ao aumento da resistência e à degradação adicional do desempenho elétrico. Com o tempo, o arco voltaico repetido pode causar corrosão e erosão dos contatos, reduzindo sua vida útil e confiabilidade.

Afrouxamento de conexão

Outro efeito significativo das cargas de choque é o afrouxamento da conexão entre o conector e seu componente correspondente. A vibração e o impacto associados às cargas de choque podem fazer com que os mecanismos de travamento ou fixadores se soltem, permitindo que o conector se mova ou se separe. Uma conexão solta pode resultar em contato elétrico intermitente, que pode ser difícil de diagnosticar e pode levar a falhas intermitentes do sistema.

Em alguns casos, o conector pode até ficar completamente desconectado do seu componente correspondente. Isso pode ser catastrófico em aplicações onde a conexão elétrica contínua é crítica, como em dispositivos aeroespaciais, automotivos e médicos.

Impacto em diferentes tipos de cargas de conectores

Cargas RF de 3,5 mm

Cargas RF de 3,5 mmsão comumente usados ​​em aplicações de radiofrequência (RF). Cargas de choque podem ter um impacto significativo no seu desempenho. As dimensões precisas e as características elétricas das cargas de RF de 3,5 mm são cruciais para manter a integridade do sinal. Uma carga de choque pode fazer com que a estrutura interna da carga se desloque, alterando sua impedância e afetando a transmissão do sinal de RF. Isso pode levar ao aumento da perda de sinal e à redução do desempenho em sistemas de RF.

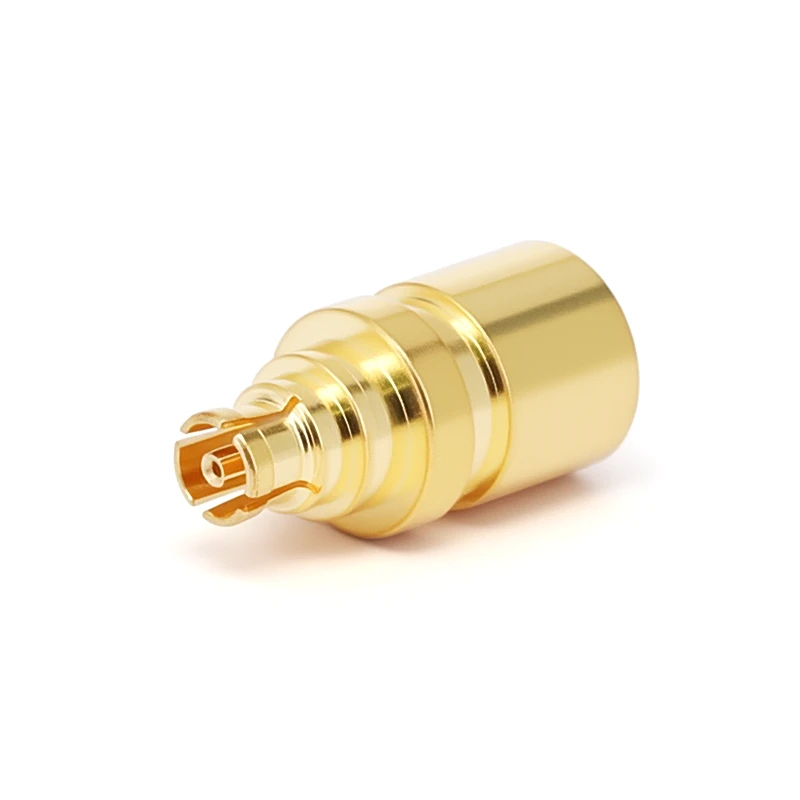

Cargas RF GPPO

Cargas RF GPPOsão projetados para aplicações de alta frequência. Eles são frequentemente usados ​​em equipamentos de teste e medição, bem como em sistemas de comunicação. Cargas de choque podem fazer com que os delicados componentes internos das cargas de RF GPPO sejam danificados ou desalinhados. Isso pode resultar em alterações nas propriedades elétricas da carga, como perda de retorno e relação de onda estacionária de tensão (VSWR). Qualquer desvio dos valores especificados pode afetar a precisão dos resultados do teste ou o desempenho do sistema de comunicação.

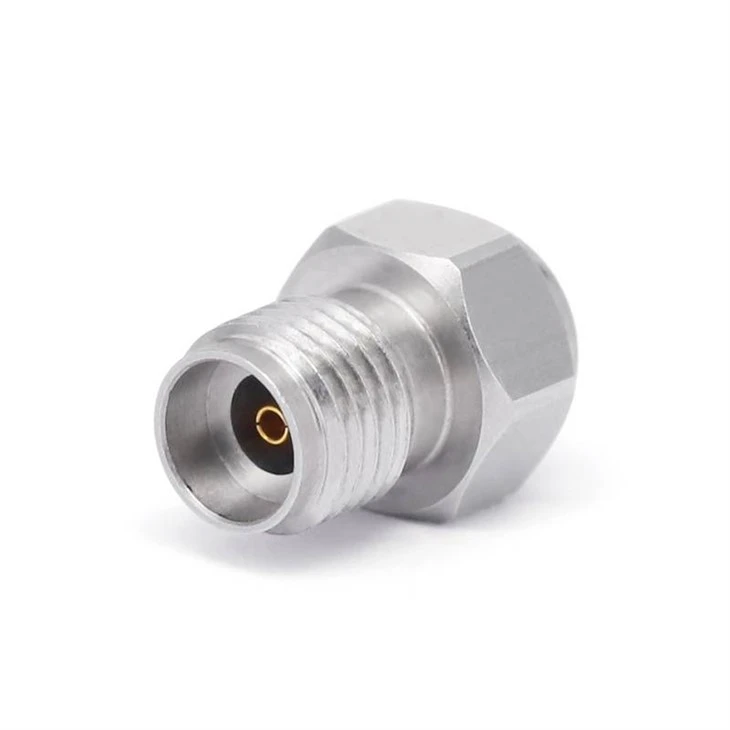

Cargas RF de 2,92 mm

Cargas RF de 2,92 mmsão usados ​​​​em aplicações de RF de alto desempenho, incluindo sistemas de microondas e ondas milimétricas. Essas cargas são projetadas para lidar com altas frequências e níveis de potência. Cargas de choque podem fazer com que os contatos em cargas de RF de 2,92 mm sejam danificados ou percam o alinhamento adequado. Isso pode levar ao aumento da perda de inserção e à degradação do sinal, o que pode ser particularmente problemático em aplicações de alta frequência, onde mesmo pequenas perdas podem ter um impacto significativo no desempenho do sistema.

Mitigando os efeitos das cargas de choque

Considerações de projeto

Ao projetar conectores, é essencial considerar o potencial de cargas de choque. Isso inclui o uso de materiais fortes e duráveis ​​o suficiente para suportar as forças esperadas. Por exemplo, os conectores podem ser feitos de plásticos ou metais de alta resistência com boa resistência ao impacto.

O design do invólucro do conector e dos componentes internos também deve ser otimizado para minimizar os efeitos das cargas de choque. Isso pode incluir recursos como carcaça reforçada, juntas de absorção de choque e mecanismos de travamento seguros. Além disso, o layout dos pinos ou contatos pode ser projetado para reduzir o risco de flexão ou desalinhamento durante um evento de choque.

Montagem e Instalação

A montagem e instalação adequadas dos conectores são cruciais para reduzir o impacto das cargas de choque. Os conectores devem ser fixados com segurança às suas superfícies de montagem usando fixadores e técnicas apropriadas. Isto pode ajudar a evitar que o conector se mova ou vibre durante um evento de choque.

Além disso, o uso de suportes ou isoladores de absorção de choque pode ajudar a reduzir a transmissão de cargas de choque ao conector. Esses suportes podem ser feitos de materiais como borracha ou espuma, que podem absorver e dissipar a energia do choque.

Testes e Controle de Qualidade

Para garantir a confiabilidade dos conectores sob cargas de choque, testes rigorosos e procedimentos de controle de qualidade devem ser implementados. Isso inclui submeter os conectores a testes simulados de carga de choque durante o processo de fabricação. Esses testes podem ajudar a identificar possíveis pontos fracos ou falhas de projeto no conector e permitir que ações corretivas sejam tomadas antes que o produto seja lançado no mercado.

Conclusão

Cargas de choque podem ter um impacto significativo no desempenho e na confiabilidade dos conectores. Como fornecedor de cargas de conectores, entendemos a importância de fornecer conectores que possam suportar essas condições desafiadoras. Ao considerar os efeitos das cargas de choque durante os processos de projeto, fabricação e instalação, podemos garantir que nossos conectores atendam aos mais altos padrões de qualidade e desempenho.

Se você procura cargas de conectores de alta qualidade que possam suportar cargas de choque, convidamos você a entrar em contato conosco para uma consulta. Nossa equipe de especialistas pode ajudá-lo a selecionar os conectores certos para sua aplicação específica e fornecer o suporte e a orientação necessários para garantir uma instalação bem-sucedida.

Referências

• "Manual do conector" por John A. DeBoer
• "Engenharia de RF e Microondas" por David M. Pozar
• "Projeto Mecânico para Choque e Vibração" por Robert J. Schmitz
