As cargas de RF podem ser usadas em redes de correspondência de impedância de RF?

No domínio da engenharia de radiofrequência (RF), a correspondência de impedância é um conceito crítico que garante a máxima transferência de potência entre uma fonte e uma carga. As cargas de RF, por outro lado, são componentes projetados para absorver energia de RF sem refleti-la de volta. Uma questão comum que surge é se as cargas de RF podem ser usadas em redes de correspondência de impedância de RF. Nesta postagem do blog, exploraremos esse tópico em profundidade, aproveitando nossa experiência como fornecedor de cargas de RF.

Compreendendo as redes de correspondência de impedância de RF

Antes de nos aprofundarmos no uso de cargas de RF em redes de casamento de impedância, é essencial entender o que são redes de casamento de impedância e por que são importantes. Em um sistema de RF, a fonte e a carga geralmente possuem valores de impedância diferentes. Quando há uma incompatibilidade entre a impedância da fonte e a impedância da carga, uma parte da potência de RF é refletida de volta para a fonte. Esta reflexão pode causar uma variedade de problemas, incluindo redução da eficiência de transferência de energia, distorção do sinal e possíveis danos ao equipamento fonte.

Redes de casamento de impedância são circuitos projetados para transformar a impedância da carga para corresponder à impedância da fonte. Essas redes normalmente consistem em componentes passivos, como indutores, capacitores e resistores. Selecionando cuidadosamente os valores desses componentes, os engenheiros podem criar uma rede que apresente uma impedância à fonte igual à sua impedância característica, maximizando assim a transferência de potência.

O papel das cargas de RF

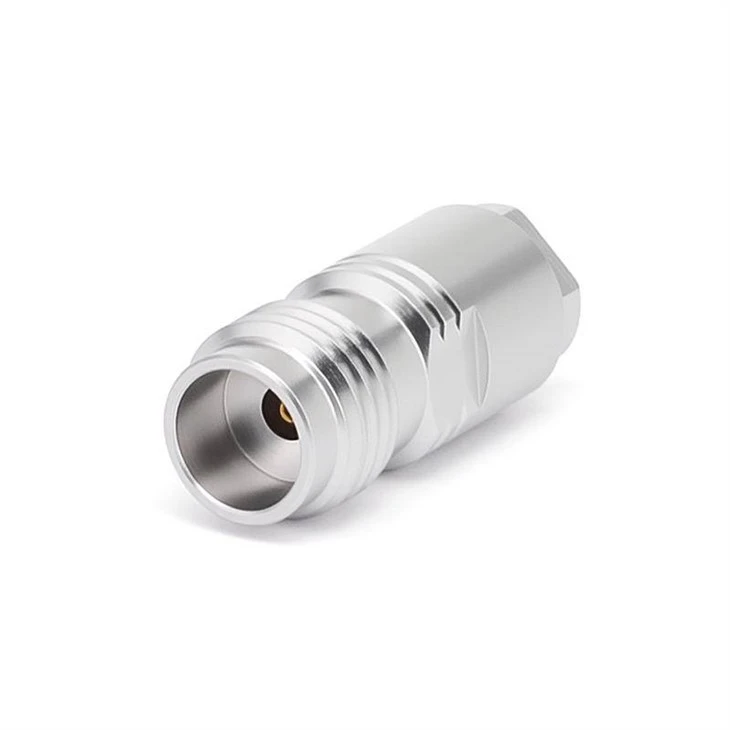

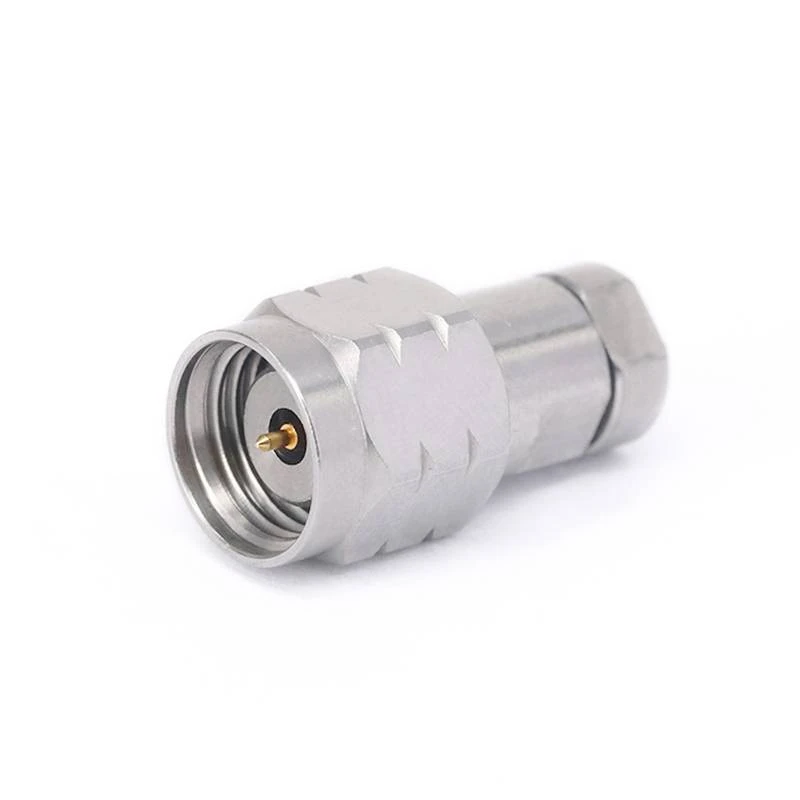

Cargas de RF são componentes passivos projetados para absorver energia de RF. Eles são normalmente usados ​​em aplicações de teste e medição, onde fornecem uma terminação de impedância conhecida para sinais de RF. As cargas de RF estão disponíveis em vários tipos e configurações, cada uma projetada para atender a requisitos específicos. Por exemplo,Cargas RF G3POsão projetados para aplicações de alta frequência, enquantoCargas RF de 1,85 mmsão adequados para aplicações de frequência ultra-alta.Cargas RF de GPOoferecem uma combinação de alto desempenho e tamanho compacto, tornando-os ideais para uma ampla gama de aplicações.

A principal função de uma carga de RF é fornecer uma terminação não reflexiva para um sinal de RF. Isto é conseguido projetando a carga para ter uma impedância igual à impedância característica da linha de transmissão. Quando a impedância da carga corresponde à impedância da linha de transmissão, toda a energia de RF é absorvida pela carga e não há reflexão de volta para a fonte.

As cargas de RF podem ser usadas em redes de correspondência de impedância de RF?

A resposta curta é sim, as cargas de RF podem ser usadas em redes de correspondência de impedância de RF. No entanto, a forma como são utilizados depende dos requisitos específicos da aplicação. Em alguns casos, uma carga de RF pode ser usada como parte de uma rede de correspondência de impedância mais complexa. Por exemplo, uma carga resistiva de RF pode ser combinada com indutores e capacitores para criar uma rede correspondente que transforma a impedância da carga para corresponder à impedância da fonte.

Em outros casos, uma carga de RF pode ser usada como terminação para uma linha de transmissão que faz parte de uma rede de casamento de impedância. Por exemplo, em uma configuração de teste, uma carga de RF pode ser usada para terminar uma linha de transmissão que está conectada a um dispositivo em teste (DUT). Ao usar uma carga de RF com a impedância correta, os engenheiros podem garantir que o DUT receba uma carga correspondente, o que é essencial para testes precisos.

Vantagens de usar cargas de RF em redes de correspondência de impedância

Existem várias vantagens em usar cargas de RF em redes de casamento de impedância. Uma das principais vantagens é que as cargas de RF fornecem uma impedância conhecida e estável. Isto é importante porque as redes de casamento de impedância dependem de valores precisos de impedância para funcionar corretamente. Ao usar uma carga de RF com impedância conhecida, os engenheiros podem garantir que a rede correspondente seja projetada e implementada corretamente.

Outra vantagem de usar cargas de RF em redes de casamento de impedância é que elas podem ajudar a reduzir as reflexões. Conforme mencionado anteriormente, as reflexões podem causar vários problemas em um sistema de RF, incluindo redução da eficiência de transferência de energia e distorção do sinal. Ao usar uma carga de RF para encerrar uma linha de transmissão ou como parte de uma rede correspondente, os engenheiros podem minimizar os reflexos e melhorar o desempenho geral do sistema.

Considerações ao usar cargas de RF em redes de correspondência de impedância

Embora haja muitas vantagens no uso de cargas de RF em redes de correspondência de impedância, há também algumas considerações que os engenheiros precisam ter em mente. Uma das principais considerações é a capacidade de manipulação de energia da carga de RF. Em algumas aplicações, a carga de RF pode precisar lidar com uma quantidade significativa de energia. Se a capacidade de manipulação de energia da carga for excedida, isso poderá causar superaquecimento da carga e falha potencial.

Outra consideração é a faixa de frequência da carga de RF. Diferentes cargas de RF são projetadas para operar em diferentes faixas de frequência. Ao selecionar uma carga de RF para uso em uma rede de correspondência de impedância, é importante escolher uma carga que seja adequada para a faixa de frequência da aplicação.

Conclusão

Concluindo, as cargas de RF podem ser usadas em redes de casamento de impedância de RF e oferecem diversas vantagens, incluindo fornecer uma impedância conhecida e estável e reduzir reflexões. No entanto, os engenheiros precisam considerar cuidadosamente a capacidade de manipulação de energia e a faixa de frequência da carga de RF ao usá-la em uma rede correspondente.

Como fornecedor de cargas de RF, oferecemos uma ampla variedade de cargas de RF de alta qualidade que são adequadas para uso em redes de correspondência de impedância. NossoCargas RF G3PO,Cargas RF de 1,85 mm, eCargas RF de GPOsão projetados para atender às necessidades de uma variedade de aplicações, e nossa equipe de especialistas está disponível para fornecer suporte técnico e assistência.

Se você estiver interessado em saber mais sobre nossas cargas de RF ou discutir como elas podem ser usadas em sua rede de correspondência de impedância, entre em contato conosco. Nossa equipe de vendas está pronta para ajudá-lo com suas necessidades de aquisição e ajudá-lo a encontrar as cargas de RF certas para sua aplicação.

Referências

• Pozar, DM (2011). Engenharia de Microondas (4ª ed.). Wiley.
• Colin, RE (2001). Fundações para Engenharia de Microondas (2ª ed.). Wiley.
• González, G. (1997). Amplificadores transistorizados de micro-ondas: análise e projeto (2ª ed.). Salão Prentice.
